集装箱侧面吊具的使用

岸桥 haoava 808次浏览 0个评论 扫描二维码

近年来随着船舶大型化发展的趋势,1.1TEU以上的大型船舶陆续下水。由于码头1#12#桥吊受到起升高度的限制,导致1.1TEU以上船舶的舱面7层高箱无法正常作业。大型船舶只能在落潮的期间靠泊公司码头并第一时间进行降层处理,影响了作业效率,制约着公司发展。为突破生产瓶颈,提高码头装卸能力,公司对9#桥吊进行侧面吊具的改造。

集装箱侧面吊具的使用

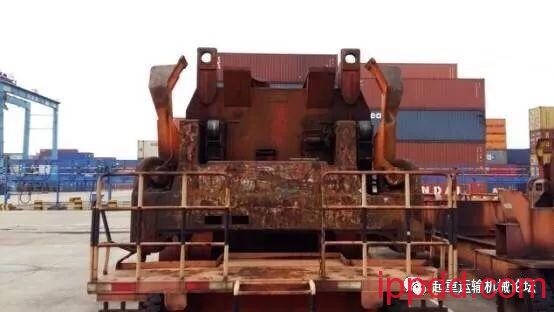

普通吊具

集装箱侧面吊具的使用

侧面吊具



 1侧面吊具与普通吊具的部分参数对比

吊具参数对比表

吊具参数

普通吊具

侧面吊具

起重量

60

5

吊具自重

13

33

吊具宽度

2.5

4

门架可调节高度

1.7



2、使用侧面吊具的必要性

桥吊数据表

桥吊编号

1#12#

13#18#

15#16#

14#17#

起升高度

36.5

39

39

45

可作业  船舶

8000TEU

1.1万~1.3TEU

1.1万~1.3TEU

1.3TEU以上

从表2中可以看出,1#12#桥吊起升高度只有36.5米,只能具备8000TEU船舶的装卸能力,使用侧面吊具后,可以提高起升高度3.4米左右,使1#12#桥吊具备1.11.3TEU船舶的装卸能力,提升了公司适应船舶大型化作业的能力

3、侧面吊具操作中存在的安全隐患

侧面吊具与普通吊具在操作方式上有很大的不同,普通吊具是从上往下着箱,司机的视线范围广,能够有效控制吊具的前后晃动,再加上吊具导板的辅助作用,着箱快速方便。而侧面吊具是从陆侧往海侧靠箱后从箱子的侧面进行着箱,司机的部分视线会被吊具的平衡块所遮挡,不能完全看见箱顶锁孔的位置。如果小车的速度控制不当,吊具的自重加上靠箱的力量有可能将箱子撞翻,发生安全事故。

集装箱侧面吊具的使用

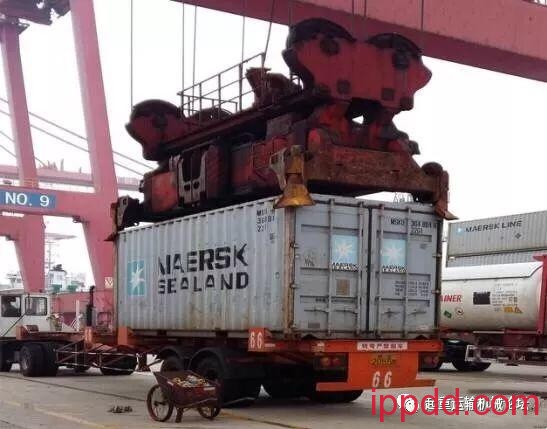

使用普通吊具作业

集装箱侧面吊具的使用

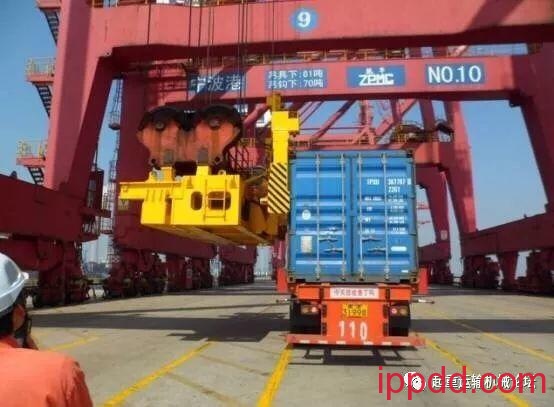

使用侧面吊具作业

4、造成安全隐患的原因分析

4.1无操作规程

侧面吊具刚投入使用,是一个全新的领域,操作方式上发生了很大变化,以往的操作规程不能适用于新工艺。对于特殊点操作司机很难做出准确判断,处于边摸索边操作的阶段,有一个从适应到逐渐熟练的过程。

4.2操作控制按钮改变

由于9#机既要保留原有的使用功能,又要增设侧面吊功能,在不影响操作台控制按钮布局的前提下,同一个控制按钮在不同的操作模式下就有了不同的使用功能,影响司机操作的准确性。

4.3吊具控制困难

桥吊的侧面吊具是用钢丝绳挂在吊架上,由于机械惯性的影响吊具前后晃动较大,有别于堆高机吊具的硬链接容易控制,要做到稳关平稳,对位准确,就需要加强训练。

4.4指挥人员不够专业

桥吊作为大型机械本身存在很多盲区,而且侧面吊具的平衡块也会影响司机的部分视线,作业中就更加需要指挥人员的密切配合,由于指挥人员对新工艺缺乏了解,不能准确把握指挥的时机造成指挥不畅通而引起操作不顺利。

4.5着箱后箱子单边翘起

侧面吊具作业是从侧面单边着箱,着箱后由于吊具本身的自重和下降的力量使箱子单边翘起,如果下降速度过快有引起侧翻的可能。

4.6集卡上就位困难

使用侧面吊具卸船作业吊箱子到码头集卡上时,司机视线受到吊具平衡块的影响不能完全看到集卡平板位置,造成就位困难,如对位不准会使箱底搁在集卡导角上,造成箱底破损。



5、针对原因制定相应的对策

对策实施表

序号

原因

对策实施

1

无操作规程

安排经验丰富的老司机边摸索边操作,结合实际作业情况制定侧面吊具操作规程,做到有章可循。

2

操作控制按钮改变

合理布局控制按钮,常用按钮安排在司机习惯操作的位置,达到便捷化,对控制按钮作用的改变加以标示并用PPT形式进行培训

3

吊具控制困难

利用作业间隙进行空吊具和带箱的定点定位稳关训练,熟悉机械性能,尽快掌握操作要领,靠箱要“稳”、对位要“准”。

4

指挥人员不够专业

加强桥吊司机与指挥人员的沟通交流,使指挥人员能准确把握指挥的时机,做到“一吊、一确认、一指令”。

5

着箱后箱子单边翘起

起吊前及时调整好平衡块的位置,操作中轻拿轻放,引关动作标准,做好“两头停”

6

集卡上就位困难

发挥码头捆扎人员的指挥作用,在箱子对位过程中及时给桥吊司机发出手势信号,确保箱子顺利就位。

6、对策实施前后的作业效率对比

4 实施前后效率对比表

作业记录

作业效率

实施前

调试阶段试探性操作

12自然箱/小时

实施后

试运行阶段卸船作业

18自然箱/小时



集装箱侧面吊具的使用

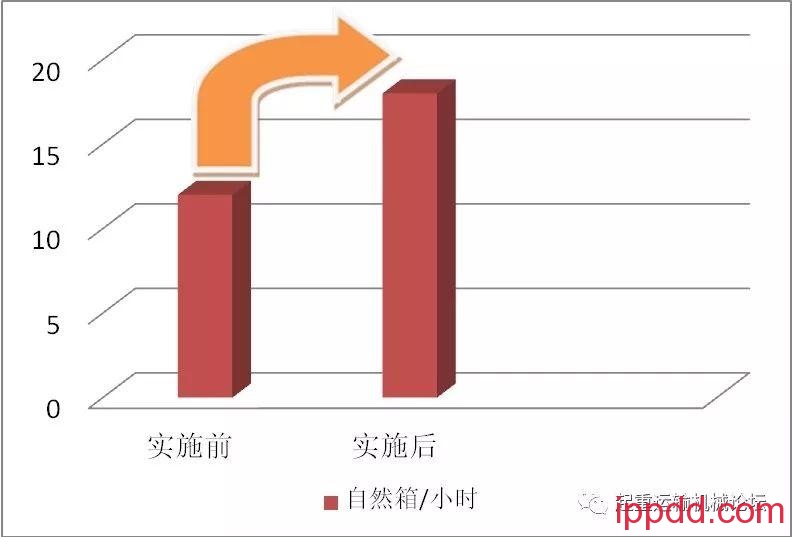

效率对比

从图5中可以看出,通过分析原因制定相应的对策,消除了侧面吊具使用中的安全隐患,解决了司机操作中的后顾之忧,侧面吊具的作业效率有了大幅度的提升。

7、结束语

侧面吊具的应用解决了桥吊起升高度的制约,提高码头的装卸能力,缩短大型船舶的待港时间,提升了码头综合竞争力。
