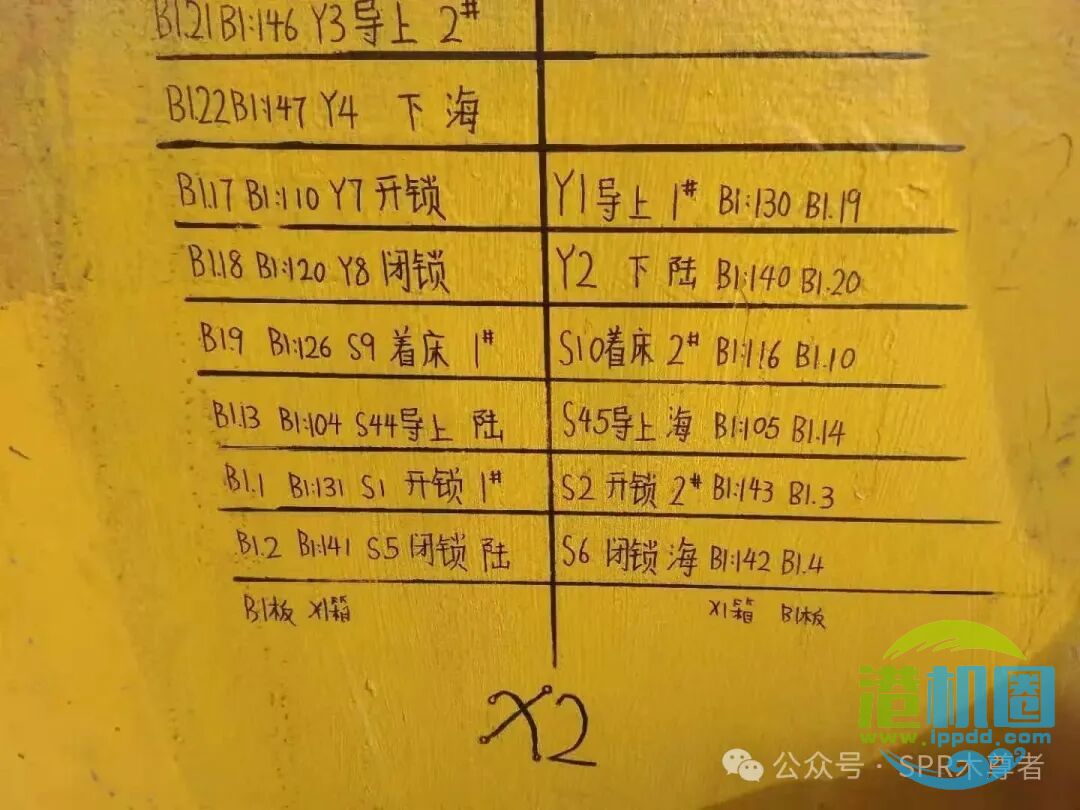

x2，例如开锁S1 B1:131 B1.1,解释其中B1:131是指X1接线箱内端子排B1第131个端子，B1.1指的是B1板上第1一个点，按照图示可以从头查到尾。

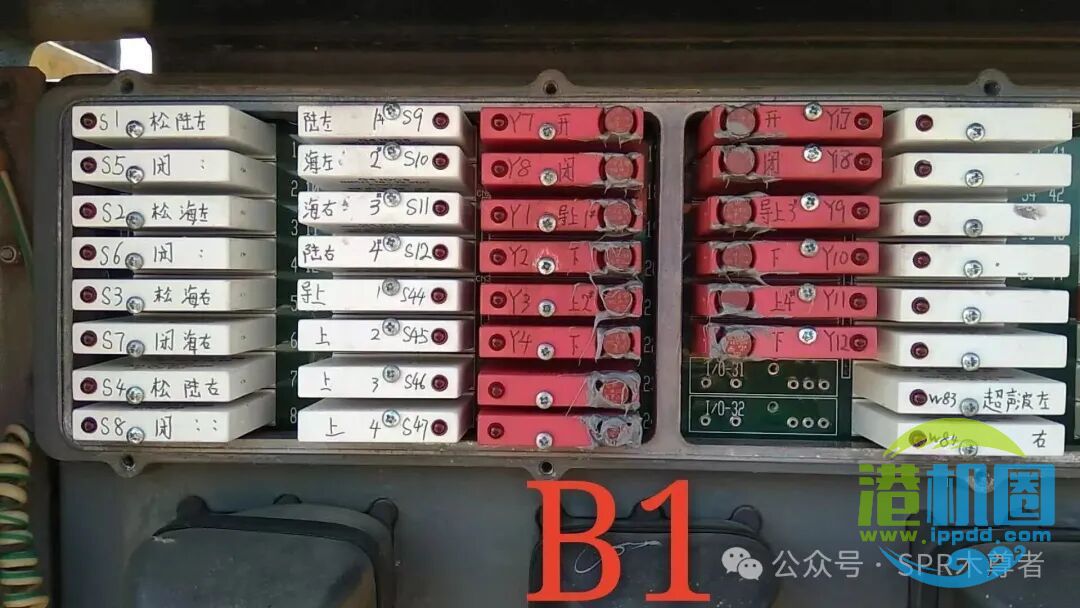

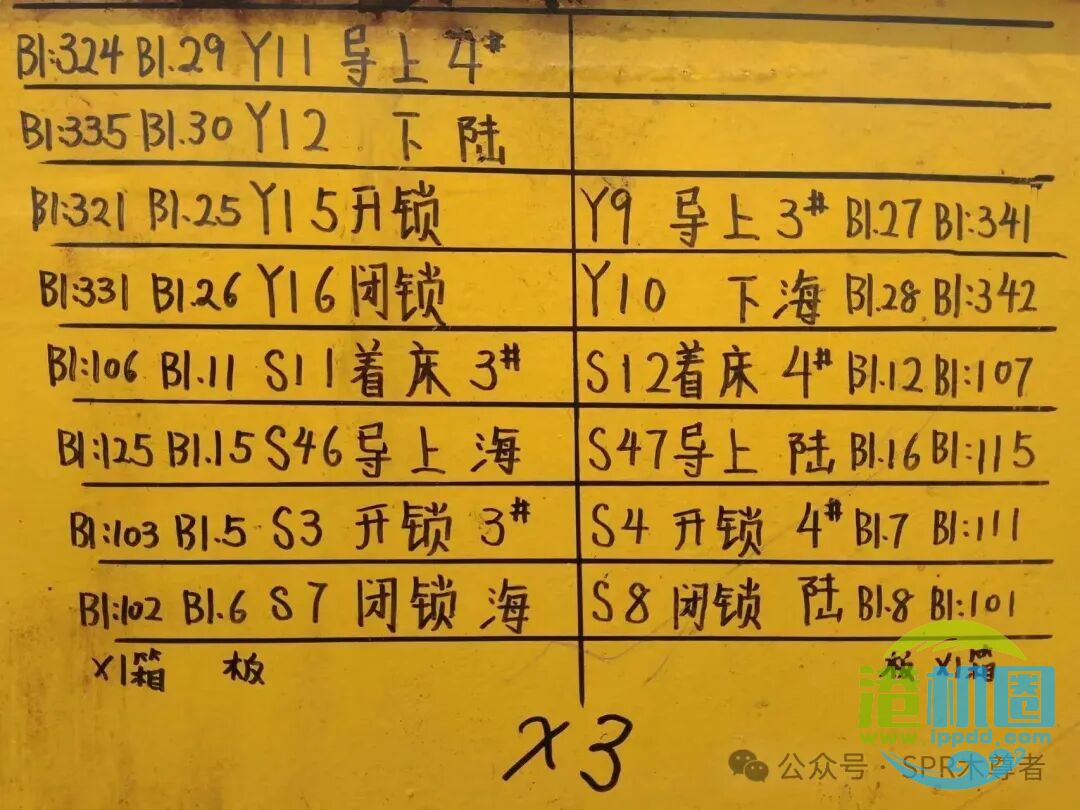

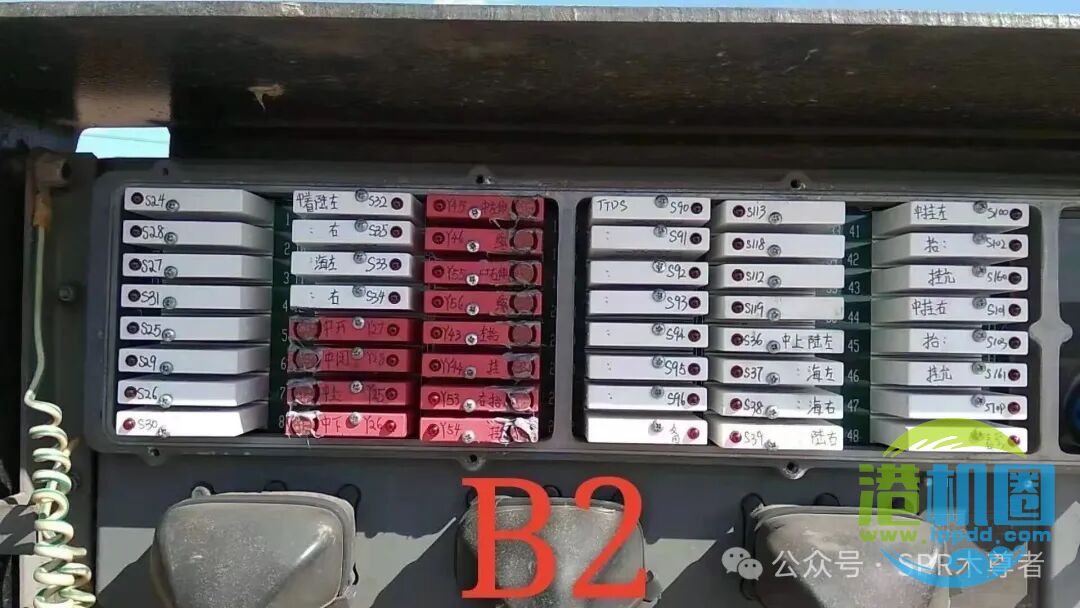

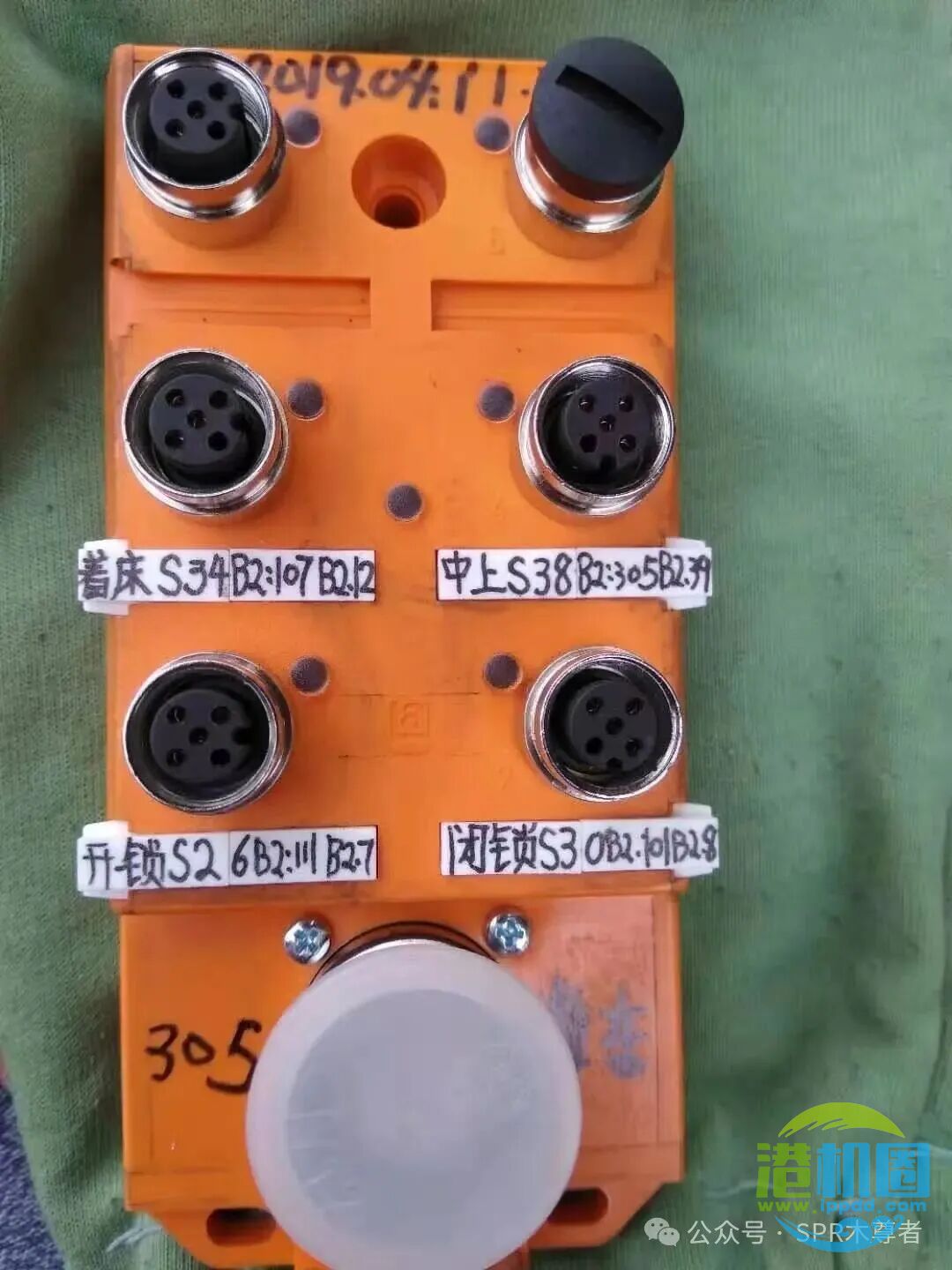

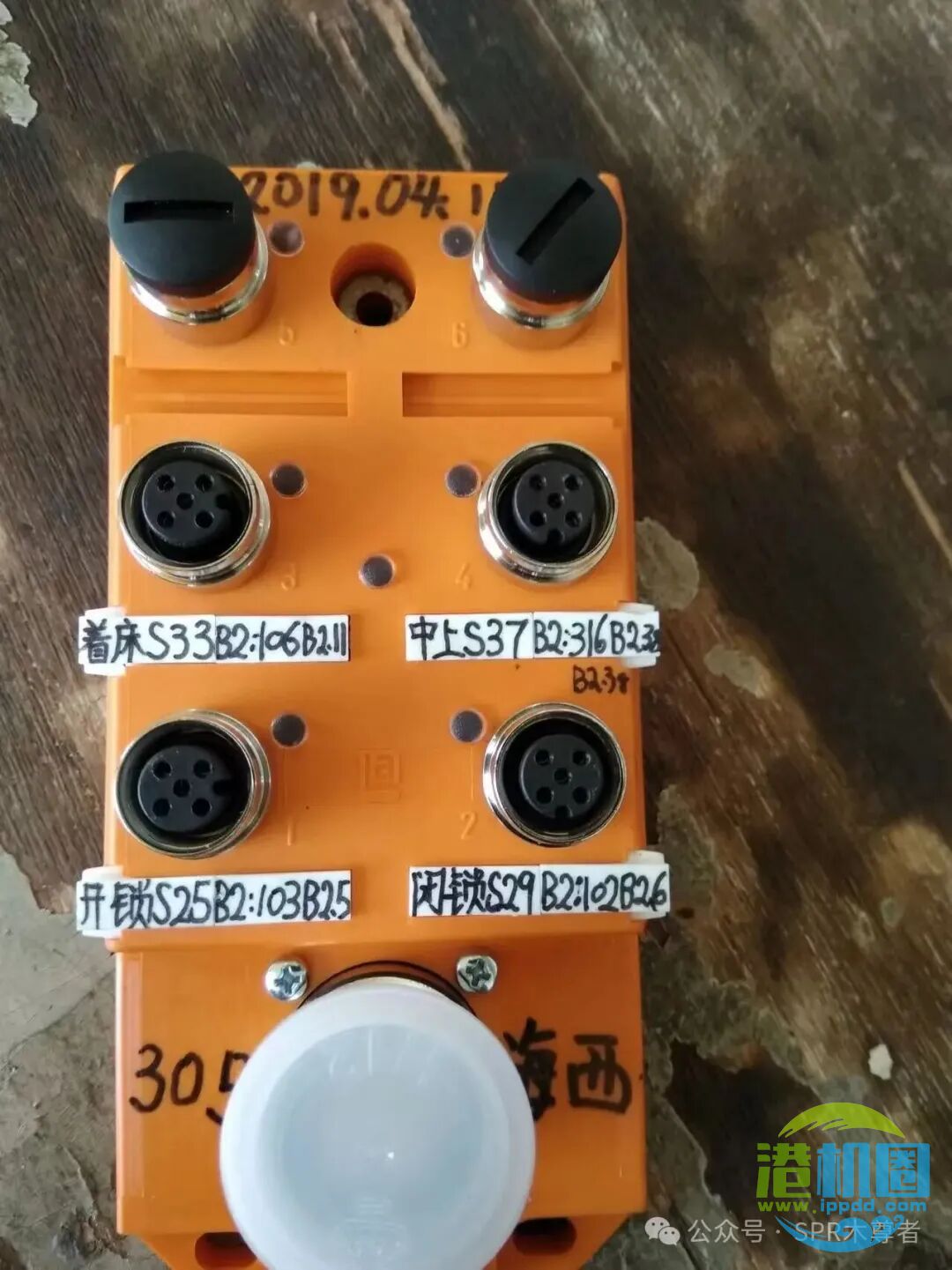

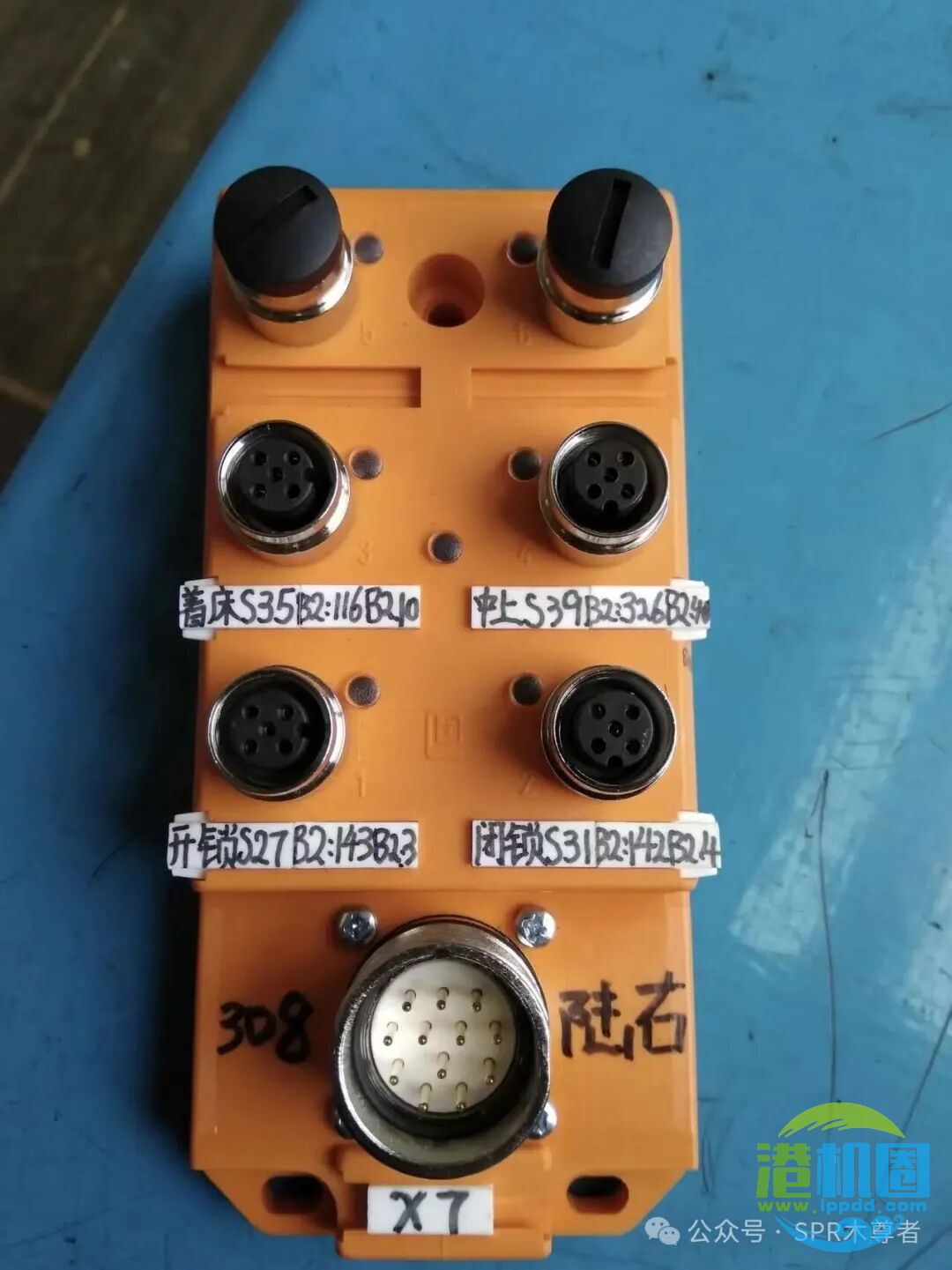

图例都是一样的标注方法，方便维修时查找，其中的颜色是代表这个信号使用的电缆线的外皮颜色，结合开锁S24 B2:131 B2.1白色可以快速定位到需要查找端子位置。
声明：本站所有文章均来源于网络，如有侵犯您的合法权益请告知（wangzhe12588#gmail.com），将立即删除。

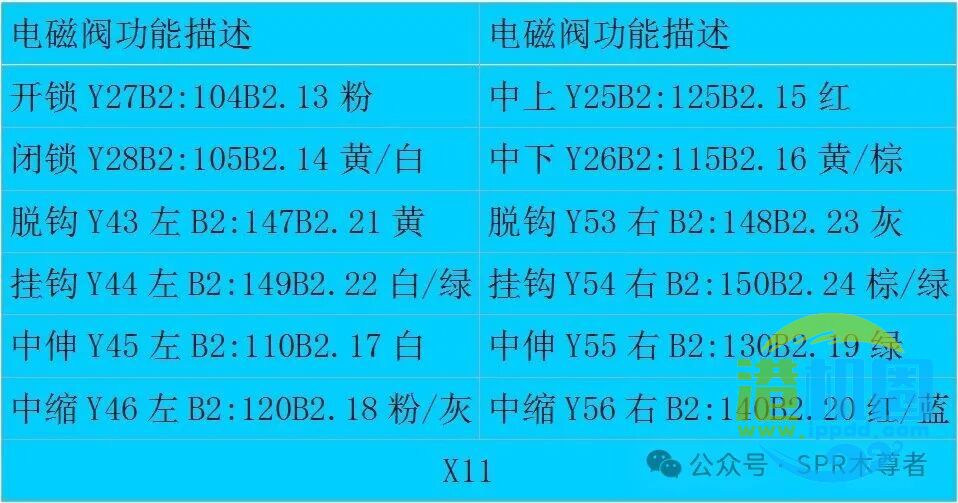

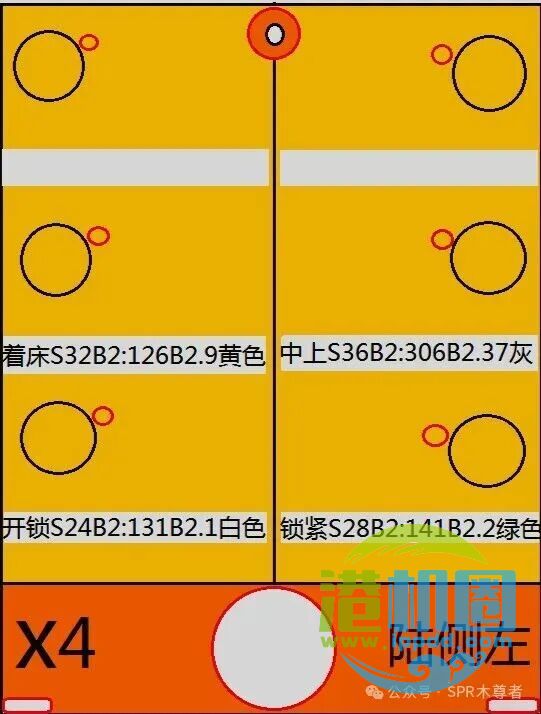

三期布罗马双箱吊具电气快查图表
图例都是一样的标注方法，方便维修时查找，其中的颜色是代表这个信号使用的电缆线的外皮颜色，结合开锁S24 B2:131 B2.1白色可以快速定位到需要查找端子位置。
