这种问题最麻烦的地方，在于它不像协议栈 Bug 那样有明显的软件栈痕迹。RS485 一旦出问题，现场现象经常是“偶尔丢几个字节”“一开某台设备就全网抖”“波特率低时正常、波特率高时翻车”。你如果只盯着串口驱动、CRC 和协议状态机，很容易越查越偏。因为根因往往根本不在帧解析，而在总线作为一根传输线时，反射、偏置、负载和拓扑已经把物理层推到了边缘。
这篇文章就想把这个问题一次讲透：为什么 120Ω 会成为 RS485 最常见的终端值；它什么时候必须加，什么时候可以不加；偏置电阻到底在解决什么问题；如果总线上已经挂了多个节点，终端和偏置叠加后会给驱动器带来多大负担；以及你应该怎么用工程化的方式，把“感觉可能要加个电阻”变成一套可以计算、可以落地、可以在代码里做健康检查的结论。
文末我放了一份 C 代码，专门用来做 RS485 总线配置诊断：输入节点数、终端位置、偏置电阻和收发器等效输入阻抗，就能估算空闲差分裕量、等效负载和是否超出驱动能力。这种代码非常适合做设备自检、产测辅助，或者直接给现场配置工具做规则校验。
真正要先搞清楚的，不是 120Ω 神不神，而是你面对的是一根“线”还是一个“点”
很多人第一次学串口，脑子里默认的模型是“一个引脚拉高，一个引脚拉低，对方就收到了”。这个模型对 TTL UART 这种板内短距离连接大体够用，但对 RS485 不够。因为 RS485 面对的不是一块板上几厘米的导线，而往往是一段几十米、上百米，甚至分支复杂、节点众多的双绞线网络。
一旦线长、边沿速度和阻抗处于同一个量级，这根线就不能再被视为理想导线，而要当成一根传输线。传输线最重要的特征，不是“能把电压送过去”，而是“信号沿线传播时会看到特征阻抗”。如果末端阻抗和这根线的特征阻抗不匹配，信号到达末端后不会老老实实消失，而会发生反射，再沿着总线折返回来。
RS485 常见双绞线的特征阻抗大约就在 100Ω 到 120Ω 这个范围，所以行业里大量应用会选择 120Ω 作为终端电阻，并不是因为 120 这个数字有魔法，而是它最接近常见通信电缆的特征阻抗。你把终端放在总线最远两端，本质上是在告诉 travelling wave：“走到这里就别回来了，把能量耗在终端上。”
这也是为什么“120Ω要不要加”不能脱离场景讨论。如果你的总线只是板间十几厘米连线、波特率很低、边沿也不陡，那反射回来的时间可能远小于采样窗口，对系统几乎没影响。此时不加终端，系统也许照样能跑。但如果线长拉上去、节点变多、波特率升高、驱动边沿更快，你再把这件事当玄学处理，基本就是在赌现场运气。
120Ω 不是每个节点都加，而是总线两端加
这是 RS485 现场最容易出错的一件事。很多工程师第一次做多节点总线，会下意识觉得“既然终端是为了稳定，那每个设备都焊上肯定更稳”。恰恰相反，终端电阻绝大多数场景下只应该放在总线的两个物理端点，而不是每个节点。
原因并不复杂。假设每个节点都并一个 120Ω，那么总线等效负载会迅速下降。两个 120Ω 并联已经是 60Ω，如果再叠加多个终端和偏置网络，驱动器看到的负载会越来越重，差分电压裕量会被明显拉低。最终结果不是“更稳”，而是驱动器更吃力、空闲电平更不清晰、边沿变形更明显。
正确的理解应该是：
-
终端的任务是吸收波在总线最远端的反射。 -
既然波只会在最远端折返，你就只需要在真正的两端做匹配。 -
中间节点不是终点，它们是沿线负载，不应该再被当作终端。
所以只要你的拓扑是典型总线型，终端原则就很明确：只在物理最远两端加终端，任何中间节点默认不加。
偏置电阻解决的不是反射问题，而是“没人说话时总线别乱飘”
很多资料把终端和偏置放在一张图里讲，结果初学者很容易误以为这两个电阻是在解决同一件事。其实不是。
终端电阻主要处理的是动态问题，也就是驱动器翻转时，波形沿传输线传播所产生的反射。
偏置电阻主要处理的是静态问题，也就是当所有节点都释放总线、高阻态悬空时，A/B 两线不能毫无约束地漂。因为一旦总线空闲时差分电压太小，环境噪声、共模扰动和漏电流都可能让接收器在阈值附近来回抖动。你看到的现场现象就会变成：
-
空闲时接收中断莫名触发。 -
没人发数据却出现伪起始位。 -
某个节点上电或下电时，全网随机冒出垃圾字节。
偏置网络的意义，就是在总线空闲时人为建立一个稳定的默认差分方向。常见做法是用上拉把一侧拉向 VCC，用下拉把另一侧拉向 GND，让接收器在空闲时总能看到一个确定的 mark 状态。
这里有个非常关键的工程事实：偏置越强，不代表越好。偏置电阻太小，虽然空闲差分电压更大，但它会和终端一起形成更重的静态负载，让驱动器在发数据时也要背着这份额外电流包袱。偏置太弱，又会导致空闲裕量不足。真正靠谱的设计，不是盲选一个经验值，而是根据总线拓扑、终端数量、收发器数量和最小空闲差分要求算出来。
为什么有人说短线不用终端，这句话不是全错，但很容易被用错
很多现场经验文档里会写：短线、低速情况下可以不加终端。这句话本身并不是错误，但它省略了最重要的前提，所以很容易害人。
决定是否必须终端的，不是单纯“长度有多长”，而是信号往返反射时间相对你的采样窗口和驱动边沿到底占多大比例。如果你的线很短，信号还没等接收器真正采样，反射已经回来并衰减掉了，那它对判决的伤害确实有限。可如果你换了更快的收发器、更高的波特率、更差的布线，原先那个“短线不用加”的结论就会立刻失效。
这也是为什么成熟项目里，不能把“实验室里能跑”直接等价为“物理层设计合理”。有些系统只是因为余量足、现场安静、边沿不陡，暂时没暴露问题。一旦环境一变，比如：
-
线更长。 -
分支更多。 -
地电位差更大。 -
EMC 环境更差。 -
某个节点的收发器型号被替换。
原本靠运气压住的问题就会一起冒出来。
从传输线角度看 120Ω 的来历，本质就是“让入射波别回头”
我们把 RS485 总线抽象成特征阻抗为 Z0 的传输线。如果末端负载是 ZL，那么反射系数大致可以写成：Γ = (ZL - Z0) / (ZL + Z0)
这个式子非常有用，因为它直接说明了问题本质：
-
当 ZL = Z0时，Γ = 0，没有反射。 -
当 ZL很大，趋近开路时，Γ接近+1，几乎全部正向反射。 -
当 ZL很小，趋近短路时，Γ接近-1，几乎全部反相反射。
所以对于典型 RS485 双绞线，既然 Z0 通常落在 100Ω 到 120Ω 附近，那在工程上选 120Ω 做终端，就是一个非常自然的折中。它既匹配大部分常用线缆，也便于器件和经验复用。你真正要记住的不是“必须是 120Ω”，而是“终端值要接近你的线缆特征阻抗”。
如果你现场用的是阻抗明显不同的电缆，那严格来说终端也应该跟着调整。只是多数工业现场为了标准化和通用性，会直接选择符合 RS485 应用习惯的 120Ω 双绞线体系。
真正让系统翻车的，往往是终端、偏置、节点输入阻抗叠在一起之后的总负载
很多设计在原理图阶段看起来都“没错”：
-
两端各 120Ω。 -
主站做一组上拉/下拉偏置。 -
每个节点收发器都号称 1/8 unit load。
但问题是，这些东西最后都会并到一条总线上。你如果不做等效负载计算，就很容易高估驱动能力、低估静态电流，最后把空闲差分电平压得不够，把驱动边沿拖得过慢。
一个特别典型的误区是：有人看到偏置后空闲差分只有一点点，就本能地把上拉下拉电阻一路减小，想“把空闲拉得更硬一点”。结果空闲是稳定了，驱动器发有效数据时却要额外灌/拉更大电流，导致高温、长线、多节点场景下波形变差，最后还是错码。
成熟做法应该是：
-
先确定是否真的需要双端终端。 -
再确定偏置只放在一个主位置，不要多点重复上偏置。 -
结合终端、偏置和节点输入阻抗，计算等效负载与空闲差分。 -
确认它既满足接收阈值裕量，也没有压垮驱动器能力。

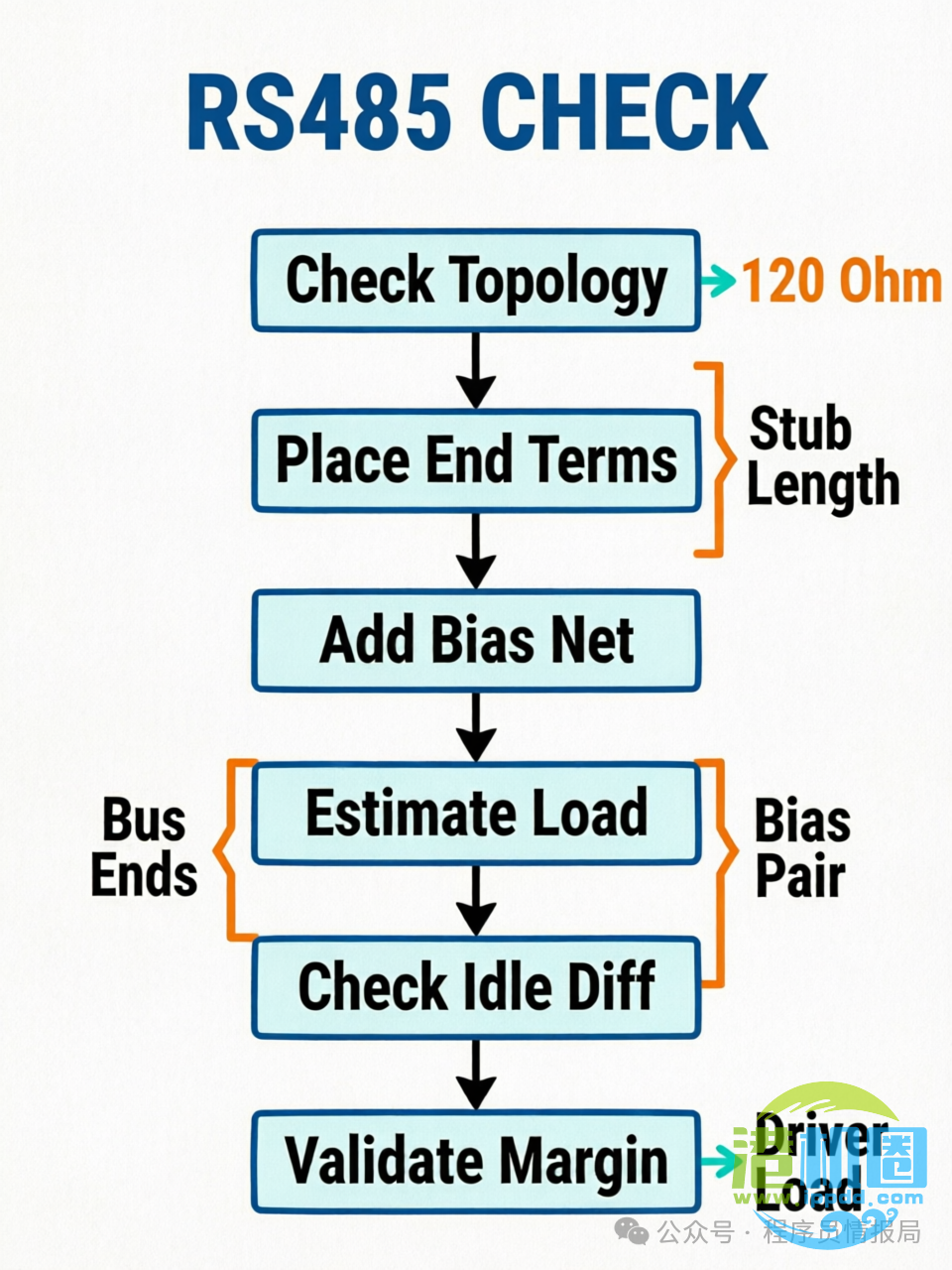

一份能落地的 RS485 物理层诊断骨架，至少应该能回答三件事
如果你想把这件事真正工程化，而不是停留在经验讨论，建议把 RS485 物理层做成一份小型规则检查模块。它至少应该能回答这三件事：
-
现在这个拓扑下，终端放得对不对。 -
偏置网络够不够把空闲差分拉出安全裕量。 -
叠加所有负载后，驱动器是不是已经太吃力。
下面这段代码就是按这个思路写的。它把节点数、终端数、偏置电阻、线缆阻抗、收发器输入阻抗和最小空闲差分要求都收进一个配置结构，然后给出总线健康评估。你可以把它用在：
-
设备上电自检。 -
工程配置工具。 -
产测或现场调试助手。
先看配置和诊断结构：
typedef struct {
float vcc;
float cable_impedance_ohm;
float termination_ohm;
uint8_t termination_count;
float bias_pullup_ohm;
float bias_pulldown_ohm;
float transceiver_input_ohm;
uint8_t node_count;
float receiver_threshold_mv;
} rs485_bus_config_t;
typedef struct {
float equivalent_load_ohm;
float idle_diff_mv;
float static_current_ma;
uint8_t termination_ok;
uint8_t bias_ok;
uint8_t drive_margin_ok;
} rs485_bus_diag_t;再看最核心的检查逻辑：
static bool rs485_check_termination(const rs485_bus_config_t *cfg)
{
if (cfg->termination_count == 0U) {
return false;
}
if (cfg->termination_count > 2U) {
return false;
}
return rs485_is_close(cfg->termination_ohm, cfg->cable_impedance_ohm, 20.0f);
}以及空闲差分和静态电流估算：
static float rs485_estimate_idle_diff_mv(const rs485_bus_config_t *cfg)
{
float r_parallel = rs485_parallel_load(cfg);
float v_ab = cfg->vcc * (r_parallel / (cfg->bias_pullup_ohm + r_parallel + cfg->bias_pulldown_ohm));
return v_ab * 1000.0f;
}这段代码不追求把每个二阶效应都算到最细，它的目标是做工程决策辅助。也就是说，它不是替代示波器，而是帮你在画板、设参数、排故时，先把明显不合理的组合筛掉。比如：
-
把中间节点也焊了终端。 -
偏置电阻小到把总线压得过重。 -
节点数变多以后还沿用原先的偏置方案。
只要能尽早把这类配置错误拦下来，你现场少掉的不是几个 Bug，而是一整类“看起来像协议问题，其实是物理层设计错误”的无效排查。
