滑轮直径不当导致的早期弯曲疲劳
山西某大型矿山一台重型起重机，负责频繁提升物料。提升系统配置了主卷筒和多个导向滑轮。使用6×36WS类线接触钢丝绳，绳径约40mm。

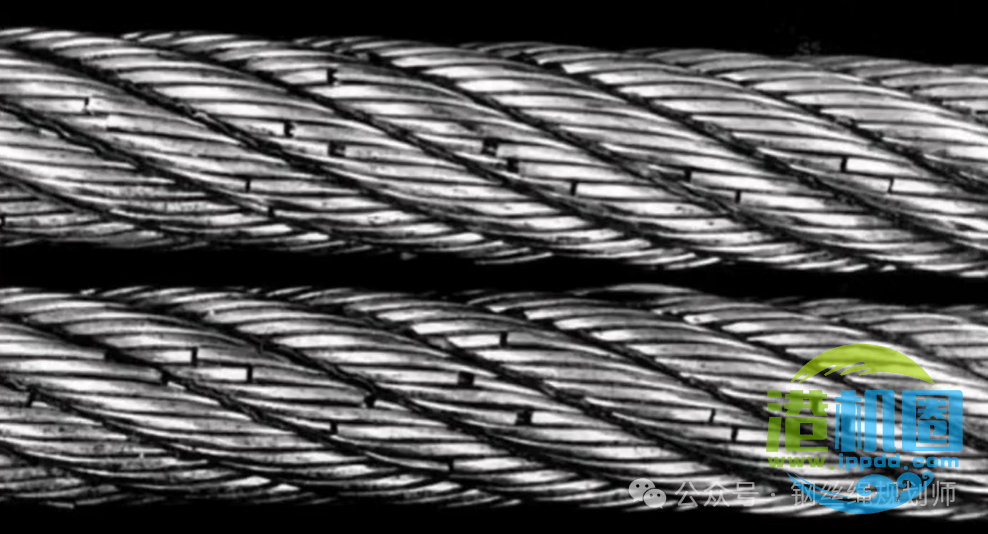

钢丝绳在使用约 3000个工作循环后，即出现大量断丝，远未达到设计寿命。断丝集中出现在绕过某个特定滑轮的绳段区域。人工检查发现，断丝钢丝的断口平齐，且表面有明显的磨损压痕，属于典型的弯曲疲劳断丝特征。设备维护记录显示，该滑轮近期因磨损已更换过一次，但新滑轮的直径可能小于原设计值。
现场信息收集查阅设计图纸，查询确认原设计要求的滑轮直径与钢丝绳直径;现场实测问题滑轮的实际直径，发现其直径仅为Φ400mm，而原设计应为Φ610mm。远低于设计值(通常要求不小于20，重要用途要求更高)。
检查滑轮绳槽，发现绳槽磨损严重，而且形状已不规则，加剧了钢丝绳的挤压和磨损。
在断丝集中区域截取代表性绳段样品。目测观察到外层钢丝大量断丝，断口平齐;钢丝表面有与绳槽形状吻合的磨损面;解开绳股后，发现内层钢丝甚至绳芯外层丝也存在磨损和少量断丝(内部损伤肉眼通常无法发现)
后续使用金相组织检验取损伤钢丝和未损伤钢丝对比，未发现异常的马氏体组织(排除热损伤)或材质缺陷，排除钢丝本身质量问题
断口微观检测
又更换滑轮后对比对绕过正常大滑轮(Φ610mm)的绳段进行同步检测，其断丝和磨损程度显著轻微。
根本原因判定
直接原因：滑轮直径严重偏小(Φ400mm vs Φ610mm)，导致钢丝绳绕过时的弯曲曲率急剧增大，钢丝承受的弯曲应力远超设计值，磨损变形的绳槽使钢丝绳受力不均，产生额外的挤压和二次弯曲应力;在高频率、高应力的反复弯曲作用下，钢丝表面磨损处产生微裂纹，裂纹在交变应力下扩展，最终导致早期弯曲疲劳断丝。这不仅发生在外层钢丝，过大的弯曲应力也传递至内层钢丝和绳芯。
