ifm CR2032(CR9057)高低位、波特率、PWR和DIA灯

CR9057是布罗马吊具在ifm定制的型号，CR2032是ifm自己的型号。CR2032可替代新型号CR2042,可以被我们查看和修改的模块内部数据更多。

CR2032我们需要了解的几个知识点：高低位、波特率、PWR和DIA灯、CANIN和CANOUT等等。

高低位

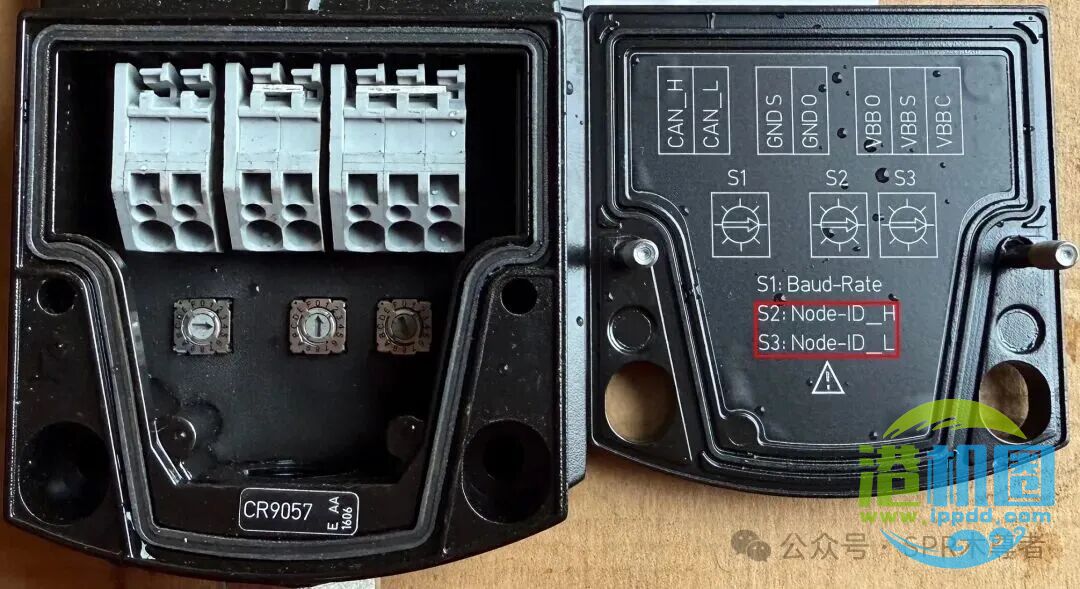

1. 先搞懂：Node-ID_H 和 Node-ID_L 是什么。

Node-ID_H（S2）：是高4位，对应一个字节的左边4个bit。

Node-ID_L（S3）：是低4位，对应一个字节的右边4个bit。
一个完整的节点ID是8位二进制数，结构是这样的：00100011
b7 b6 b5 b4 b3 b2 b1 b0
—–S2—– —–S3—-

完整的节点ID = (S2的值 × 16) + S3的值
例：S2=2（二进制0010），S3=3（二进制0011）
计算节点ID = 2×16 + 3 = 35 （十进制），对应16进制为 0x23 ；节点ID7,S2=0、S3=7。计算节点ID=2×0+7=7(十进制)。

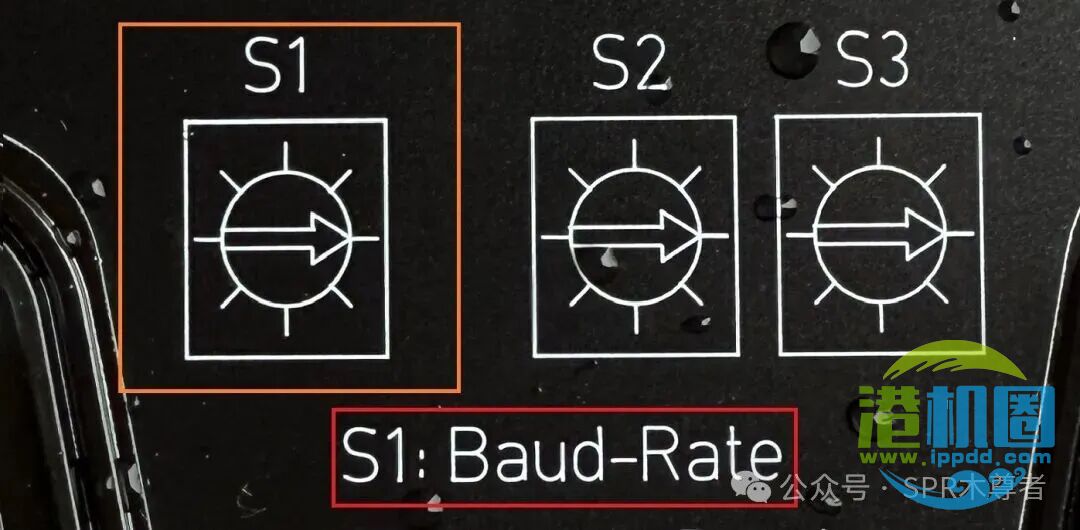

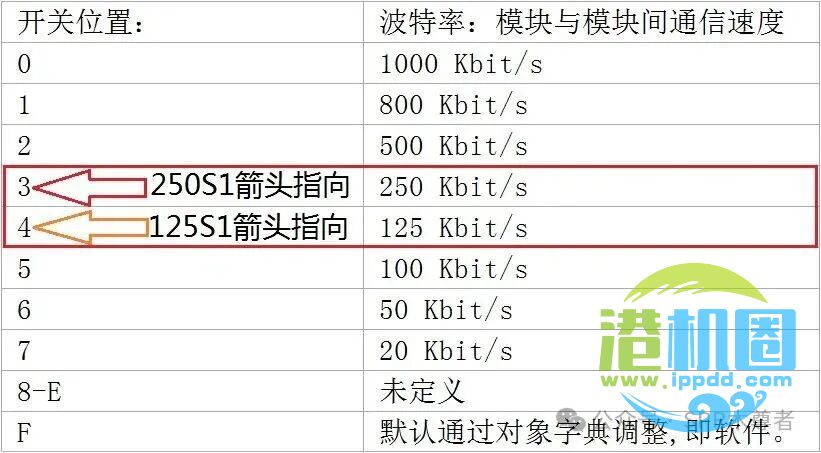

波特率

波特率：（Baud Rate）是串行通讯中传输数据的速率，它表示每秒钟传输多少个二进制位（bit）。例如：9600 bps = 每秒传输 9600 个 0 或 1。

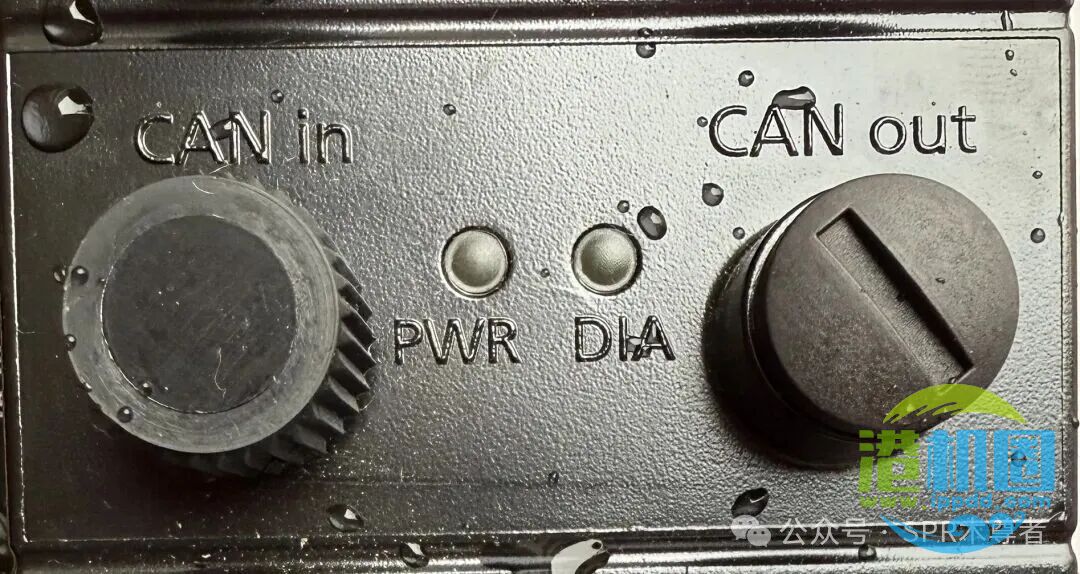

PWR&DIA

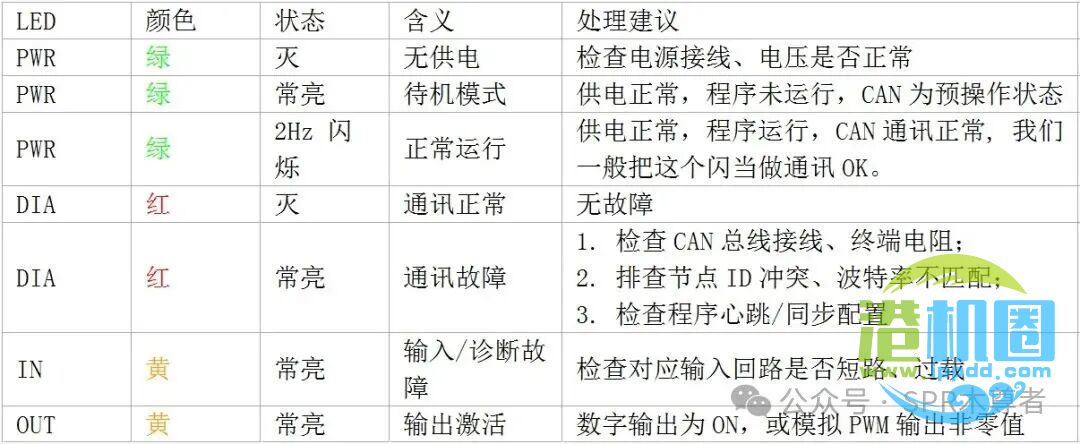

有疑问看表格，这两个灯我遇到交替闪的情况。这种交替闪烁，在ifm的CR系列模块里，通常指向电源/固件初始化异常 + 总线/系统故障的复合状态，是模块在运行时发现了无法进入正常工作模式的致命错误。遇到这种情况赶紧断电，避免故障扩大！

故障出处	典型特征	可能原因
电源问题（占比最高）	上电后立即交替闪，模块无任何响应	供电电压不足/纹波过大，模块无法完成初始化，同时触发电源与系统故障检测
固件/程序异常	之前能正常运行，修改程序/断电后出现	程序烧录失败、固件损坏或用户程序运行时触发看门狗复位
总线配置冲突	多节点CAN总线中，只有该模块交替闪	波特率/Node ID与总线不匹配，模块无法建立通信，持续尝试重连

这种交替闪烁不属于正常工作状态，也不是某一种单一故障码，而是模块的“紧急状态循环”。电源部分反复尝试供电初始化，同时系统部分因通信/程序错误触发故障灯。

我想我遇到的现象是：混合型故障CANH、CANL、GND，3者即相互短路又各自接地。看列表说明：

故障点位	模块现象	原理
CANH 接地（短路到 GND）	DIA 红灯常亮/快闪，PWR 绿灯可能进入2Hz闪烁或循环重启	CANH 被强制拉到0V，无法形成差分信号，模块检测不到有效报文，进入通信故障状态
CANL 接地（短路到 GND）	同上，甚至更严重	CANL 被强制拉到0V，差分信号严重畸变，收发器无法正常解码，可能触发硬件保护
CANH & CANL 同时接地	总线彻底瘫痪，模块可能直接进入死循环重启	总线电平完全异常，收发器持续处于错误状态，模块无法完成初始化

三种短路的表现完全一样
1. CANH ↔ CANL 短路，总线电压被拉死，无差分，模块直接报错循环闪。
2. CANH 对地短路，CANH 被拉到 0V，收发器直接报错。
3. CANL 对地短路，同样会破坏差分电平，触发保护。
三种情况，灯的表现几乎一样：PWR/DIA 交替闪。

初步快速判断：

1. 断电

2. 拔掉这个模块的 CAN 线，只留电源

3. 上电

4.交替闪 → 模块内部故障

5.不闪了（PWR 常亮/慢闪）就是外部 CAN 总线短路。

具体短路接地排查不表述，电工高手们的必备技能。

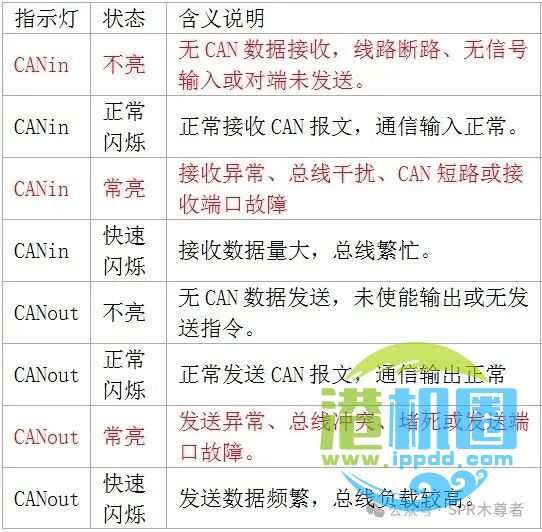

CANIN和CANOUT

不要将这两个插头对插针定义和限位、电磁阀模块插头插针定义搞混了，不小心容易出错。

CANIN和CANOUT插针的定义记忆方法：1接地2+3-4L(嗨)5L（喽），针的位置号和我之前发的文章一样，自己去查找，下面表格是对canin和canout插头插针颜色的说明。
