功率VA和W是什么关系?



首先说明一下VA、W和Var不是功率,他们只是功率的单位,分别是视在功率(用S表示)、有功功率(用P表示)和无功功率(用Q表示)的单位。

记住是有功无功,不是有用无用!!!


他们之间是什么关系呢,我们看他们的公式:



视在功率:S=UI
有功功率:P=UIcosΦ
无功功率:Q=UIsinΦ



电压与电流之间的相位差(Φ)的余弦叫做功率因数,用符号cosΦ表示。

根据公式可以看出它们之间的关系就是:S2=P2+Q2

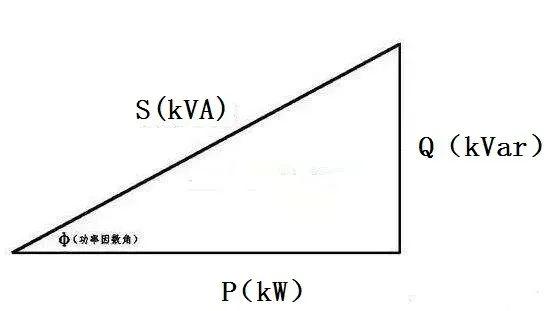

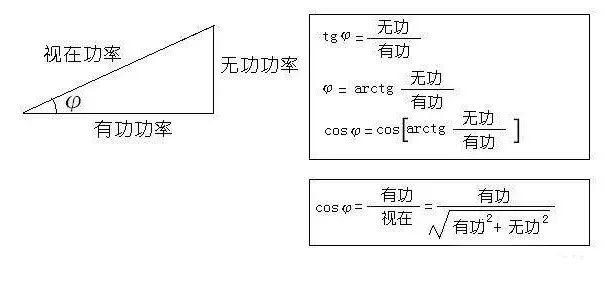

我们可以把三种功率画成功率三角形,两个直角边分别表示有功功率和无功功率,斜边表示视在功率。

再补充下:

在交流电路中,由电源供给负载的功率有两种:一种是有功功率,一种是无功功率。

有功功率是保持用电设备正常运行所需要的电功率,就是将电能转换为其他形式能量(比如机械能、光能、热能)的电功率。

无功功率比较抽象,它是用于电路内电场与磁场的交换,并用来在电气设备中建立和维持磁场的电功率。它不对外作功,而是转变为其他形式的能量。凡是有电磁线圈的电气设备,要建立磁场,就要消耗无功功率。无功功率决不是无用功率,它的用处很大。电动机需要建立和维持旋转磁场,使转子转动,从而带动机械运动,电动机的转子磁场就是靠从电源取得无功功率建立的。变压器也同样需要无功功率,才能使变压器的一次线圈产生磁场,在二次线圈感应出电压。因此,没有无功功率,电动机就不会转动,变压器也不能变压。

引用一个比较精辟的说法解释有功无功和无功补偿:



有位帅哥用一辆推车搬家,把东西都挂在前面,帅哥一边压着车把一边推,累的满头大汗;过来一位美女,坐在推车上离车把较近的车的一侧,哈哈,一下轻了不少。帅哥推得又轻松又惬意。帅哥压着车把的力是无功电流,克服摩擦力往前的推力是有功电流,把东西推到目的地是有功。美女就是无功补偿。没有无功补偿,供电系统也能工作,就是累点,耗能厉害;有了美女,男女搭配,干活不累,效率高,还开心。东西在前面,美女在后面,是容性无功;东西在后面,美女在前面,是感性无功。



免责声明:本文系网络转载,版权归原作者所有。本文所用视频、图片、文字如涉及作品版权问题,请第一时间告知,我们将根据您提供的证明材料确认版权并按国家标准支付稿酬或立即删除内容!本文内容为原作者观点,并不代表本公众号赞同其观点和对其真实性负责。

本篇文章来源于微信公众号:港口技术安全
