[宝典]螺丝知识宝典,让你全面认知螺丝

机械技术 小编 263次浏览 0个评论 扫描二维码

动画展示螺丝生产设备的加工原理

螺丝基础知识

螺丝的有关术语

1.螺丝、螺母、螺帽、螺栓、螺钉、螺柱的区别:
标准说法是没有螺丝和螺帽的。
螺丝是俗称,带有外螺纹的都可称”螺丝”。
螺母外形通常为六角形,内孔为内螺纹,用来与螺栓配合,把紧相关件。
螺帽是俗称,标准应称”螺母”。
螺栓的头部一般为六角形,杆部带有外螺纹。
螺钉较小,头部有平头、十字头等,杆部带有外螺纹。
螺柱实际应叫“双头螺柱”,两头均有外螺纹,中间一般是光杆。螺纹长的一端用来与深孔连接,短的一段与螺母连接。
2.常见的英文表示:
Screw  /  Bolt  /  Fastener
(螺丝/螺钉) (螺栓)    (紧固件)
3.螺纹的定义:
螺纹是一种在固体外表面或内表面上,有均匀螺旋线凸起的形状 。

[宝典]螺丝知识宝典,让你全面认知螺丝

螺纹作用

1.紧固和连接作用:适用于现阶段大部分螺丝产品。
2.传动作用(位移作用):如QC检查尺寸用的千分尺。
3.密封作用:如管道的连接密封。

[宝典]螺丝知识宝典,让你全面认知螺丝

螺纹的发展史

机牙螺纹:装配时先在装配物上钻孔攻牙,所攻内牙与螺丝的外牙规格一致,使用较小力矩装配。
[宝典]螺丝知识宝典,让你全面认知螺丝
自攻螺纹: 装配时先在装配物上钻孔,不需攻内牙,使用较大力矩装配。
[宝典]螺丝知识宝典,让你全面认知螺丝

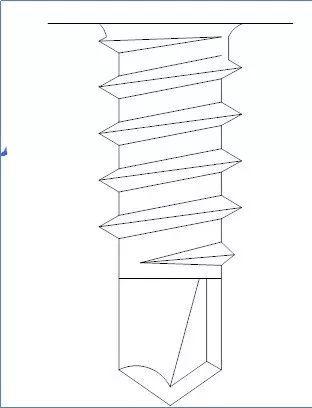

自钻螺纹: 直接在装配物上使用,螺丝钻孔攻牙一次成型。
[宝典]螺丝知识宝典,让你全面认知螺丝

[宝典]螺丝知识宝典,让你全面认知螺丝

螺丝的加工方式

1.车削加工(Turning)
    通过去除材料的方法使材料达到预想之形状
    优点:加工精度高,无模具限制
    不足:生产成本高,加工速度慢
2.锻造加工(Forging)
    通过外力挤压材料使之发生变形以达到预想之形状
    优点:生产速度快,成本低,适合大批量生产
    不足:成形受模具限制,复杂产品的模具费用高
3.冷镦:是在金属线材不加热的状态下,使用模具借助外力对其挤压变形的过程,冷镦工艺只是锻造工艺的一种。

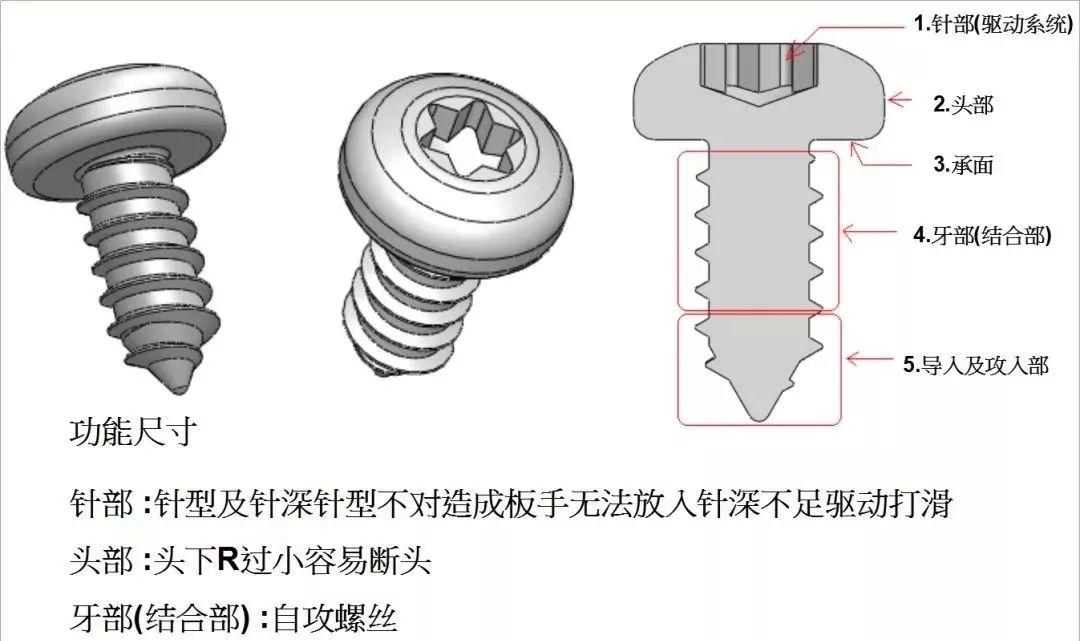

螺丝基本构型介绍

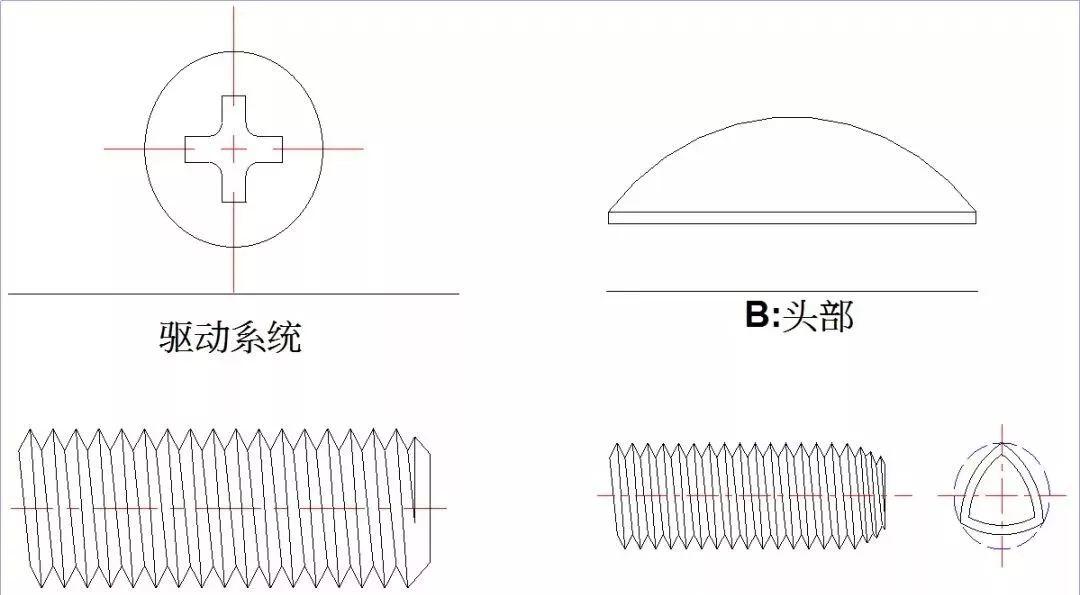

要了解螺丝螺栓,先要知道他们的类型、特征及功能:
A:驱动系统
B:头部
C:牙型部结合部
D:导入及攻入部
[宝典]螺丝知识宝典,让你全面认知螺丝

[宝典]螺丝知识宝典,让你全面认知螺丝

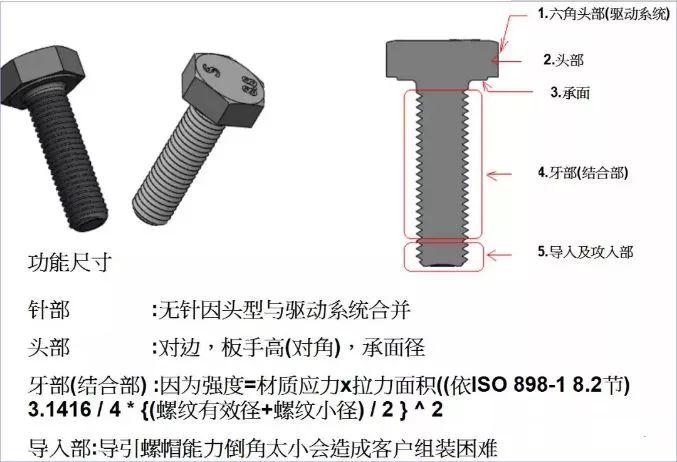

机械牙螺丝

[宝典]螺丝知识宝典,让你全面认知螺丝

[宝典]螺丝知识宝典,让你全面认知螺丝

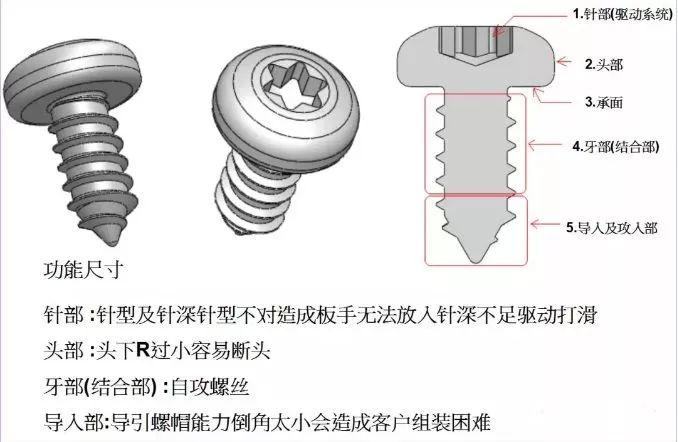

自攻牙螺丝

[宝典]螺丝知识宝典,让你全面认知螺丝

[宝典]螺丝知识宝典,让你全面认知螺丝

三角牙螺丝

[宝典]螺丝知识宝典,让你全面认知螺丝

[宝典]螺丝知识宝典,让你全面认知螺丝

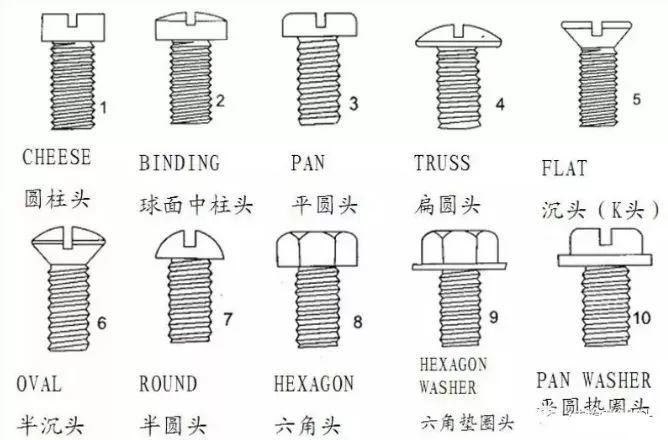

螺丝头型

[宝典]螺丝知识宝典,让你全面认知螺丝

[宝典]螺丝知识宝典,让你全面认知螺丝

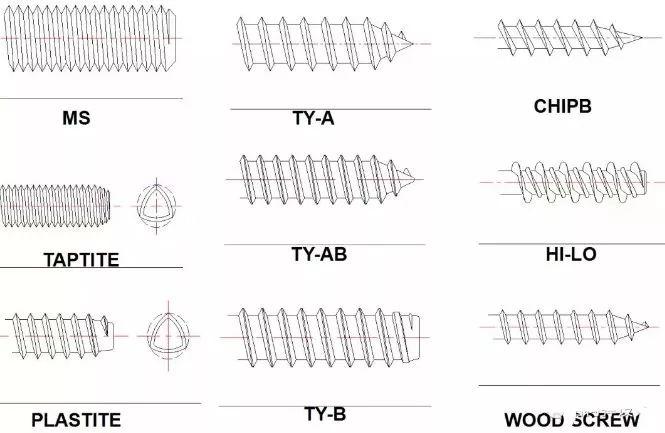

螺丝牙型

[宝典]螺丝知识宝典,让你全面认知螺丝螺丝工艺流程

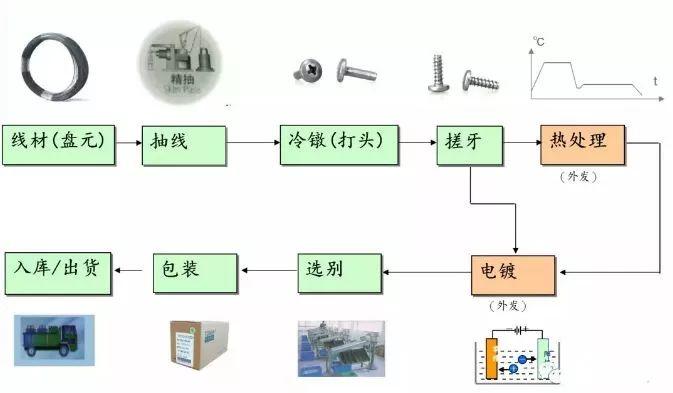

大致流程图如下:

[宝典]螺丝知识宝典,让你全面认知螺丝

[宝典]螺丝知识宝典,让你全面认知螺丝

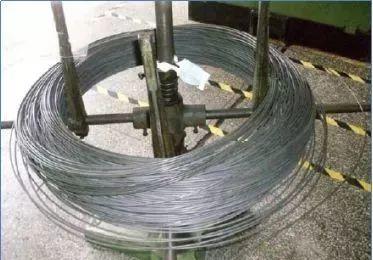

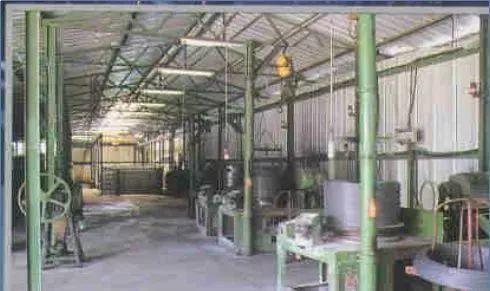

盘元工序

指原材料制造厂商购入的原始盘条,一个盘元主要包括以下参数:A、厂牌B、品名C、规格D、材质E、炉号或批号F、数量或重量。
碳钢盘元的主要化学成分有:C、Mn 、P 、S 、Si 、Cu 、Al ,其中Cu 、Al 的含量越低越好。
[宝典]螺丝知识宝典,让你全面认知螺丝

[宝典]螺丝知识宝典,让你全面认知螺丝

抽线工序

为了达到我们需要的线材直径(如至3.5mm抽线)。
[宝典]螺丝知识宝典,让你全面认知螺丝

[宝典]螺丝知识宝典,让你全面认知螺丝

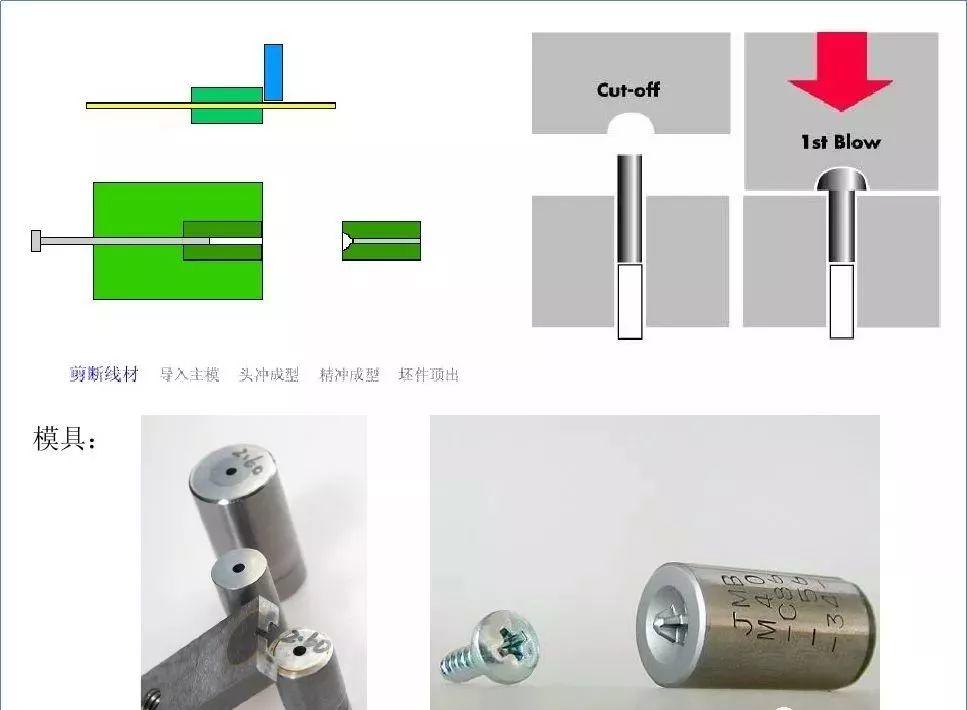

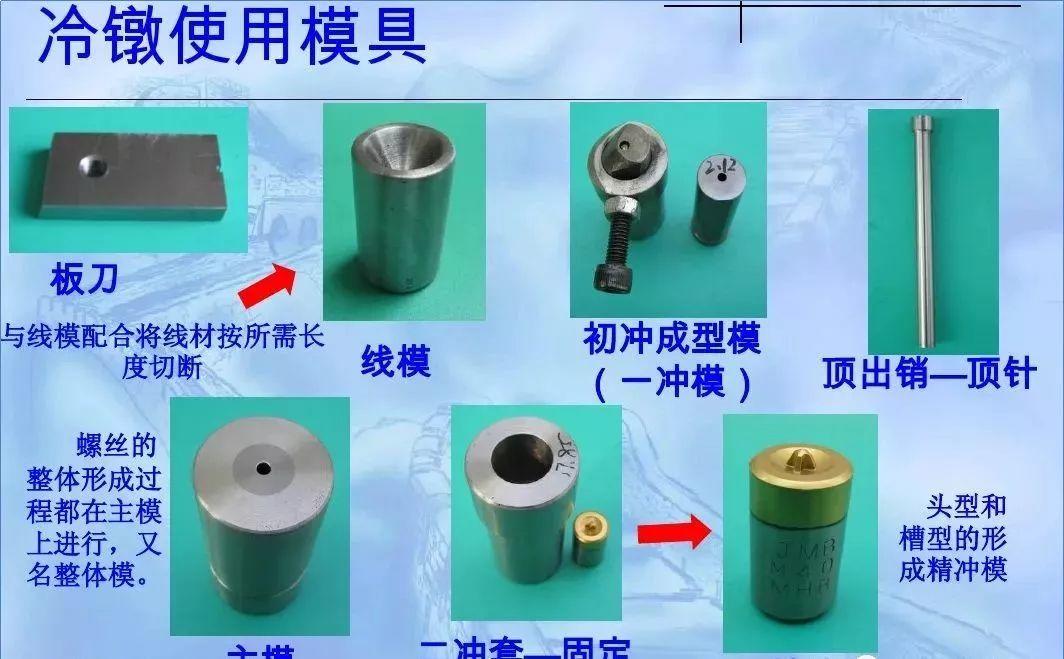

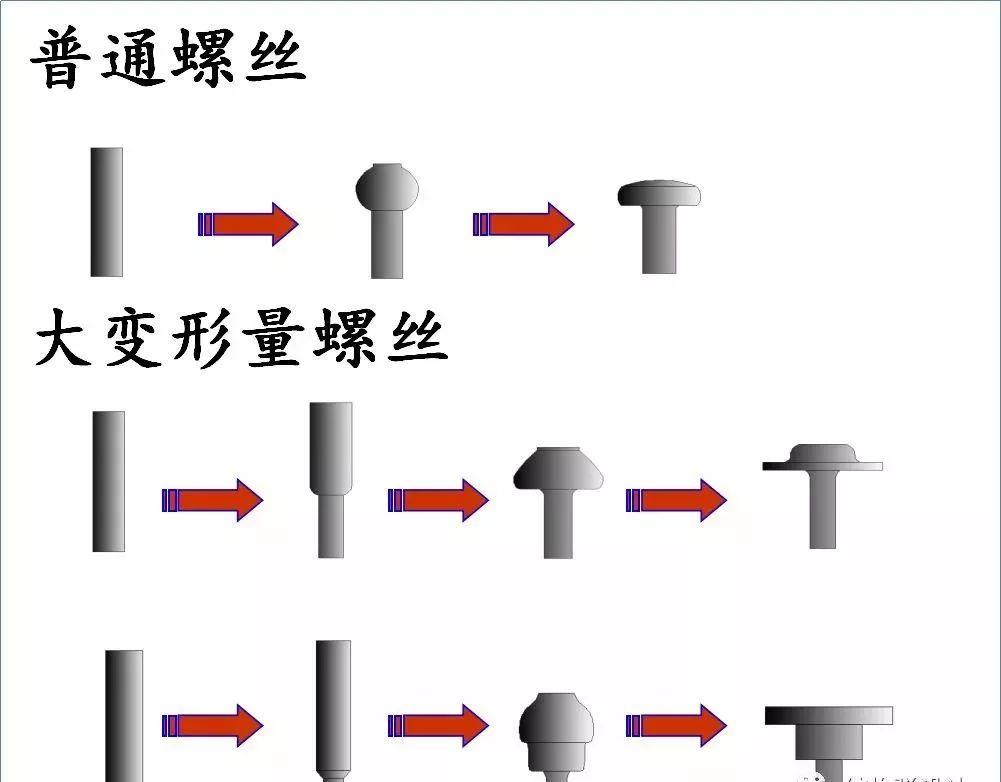

冷镦(打头工序

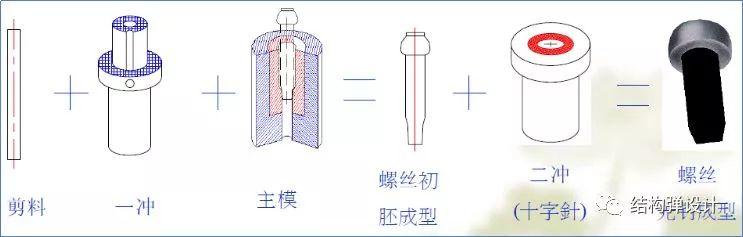

通过模具之间的相互作用,使之成型,先将线材切断,镦成螺丝坯件,形成头部,十字槽(或其它头型) 螺纹坯径及杆长,头下圆角等。
[宝典]螺丝知识宝典,让你全面认知螺丝
[宝典]螺丝知识宝典,让你全面认知螺丝
说明:可根据客户的需求进行设计,常用的头型为P头、B头、F头、T头等常用的槽型有十字槽,一字槽,梅花槽,内六角槽等。
[宝典]螺丝知识宝典,让你全面认知螺丝
[宝典]螺丝知识宝典,让你全面认知螺丝

[宝典]螺丝知识宝典,让你全面认知螺丝

搓牙工序

将冷镦好的坯件搓出螺纹,通过活动牙板与固定牙板的相互作用,使之牙纹成型。
搓牙工序
[宝典]螺丝知识宝典,让你全面认知螺丝

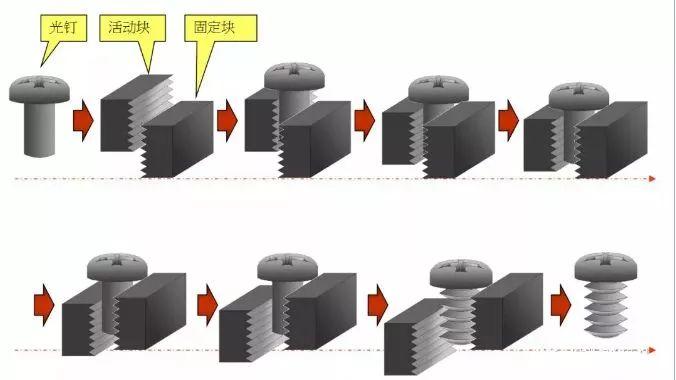

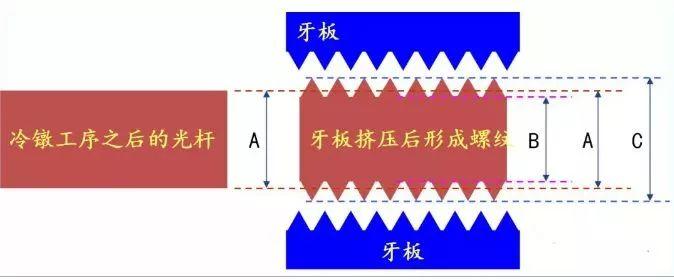

搓牙前后的变化
[宝典]螺丝知识宝典,让你全面认知螺丝

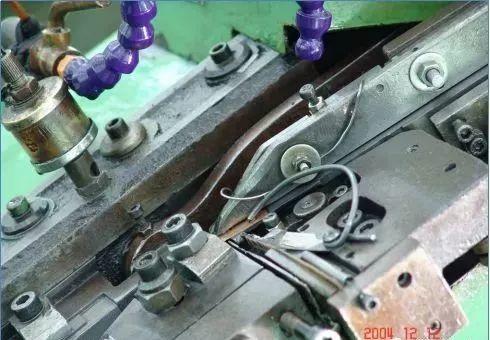

搓牙机
[宝典]螺丝知识宝典,让你全面认知螺丝

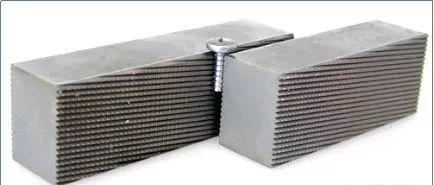

搓牙板(模板)
[宝典]螺丝知识宝典,让你全面认知螺丝

[宝典]螺丝知识宝典,让你全面认知螺丝

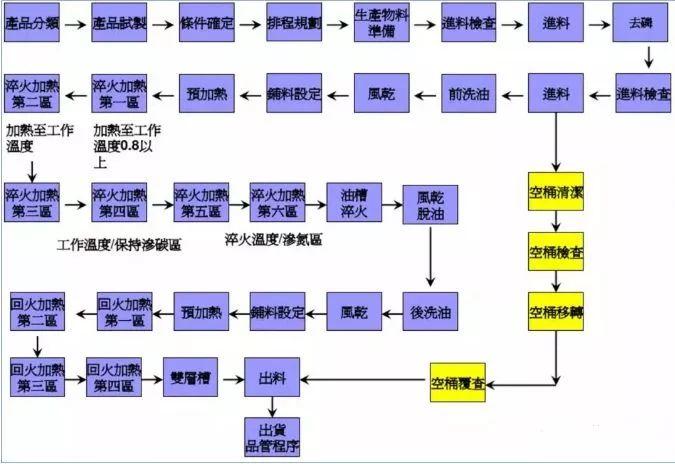

热处理工序

1.目的:
为使螺丝在冷镦加工后得到更高的硬度和强度。
2.作用:
实现对金属的自攻锁付,提高金属件机械性能,如抗扭、抗拉、耐磨。
3.分类:
A.退火:(700℃x 4hr):拉长组织——正多边形化。
[宝典]螺丝知识宝典,让你全面认知螺丝

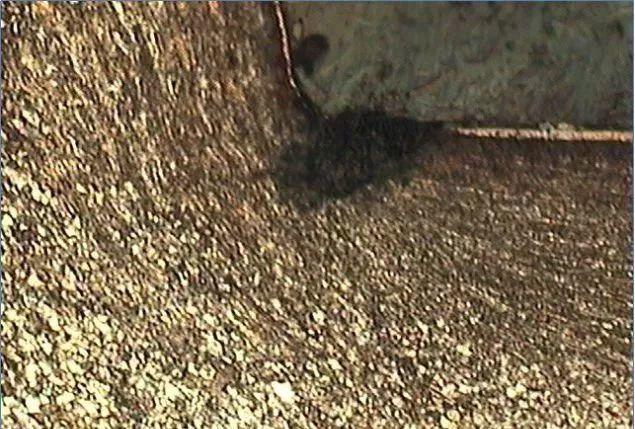

冷加工组织形态

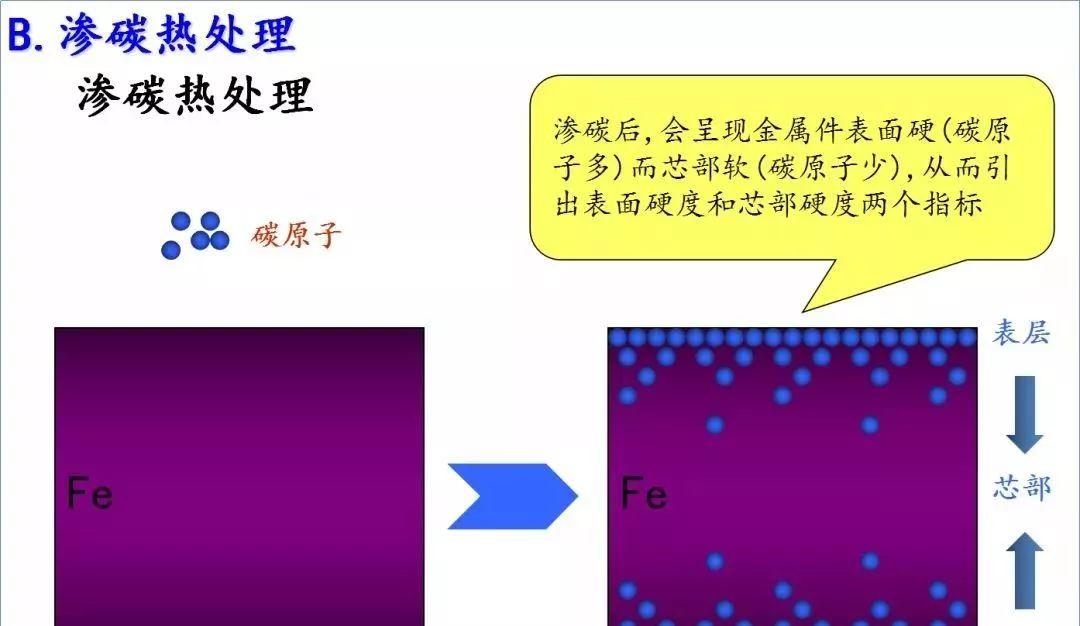

B.渗碳热处理(向金属件中添加碳元素,以提高其表面硬度,针对含碳量低的金属材料) 。
[宝典]螺丝知识宝典,让你全面认知螺丝
C.调质热处理(不向金属中添加元素,以温度的变化来改变金属内部结构,以得到更好的机械性能)。

[宝典]螺丝知识宝典,让你全面认知螺丝

[宝典]螺丝知识宝典,让你全面认知螺丝

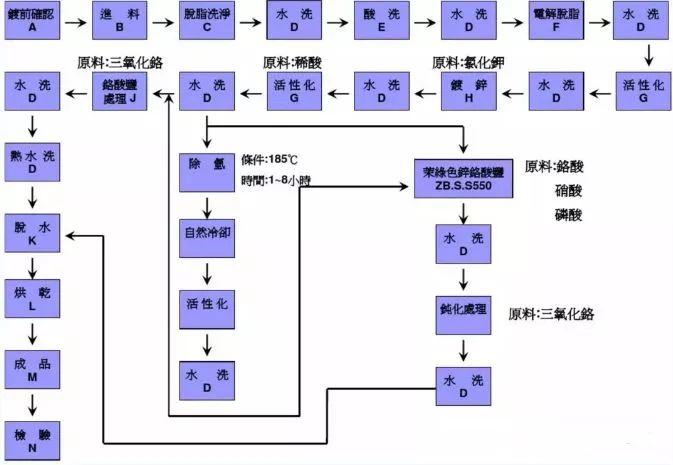

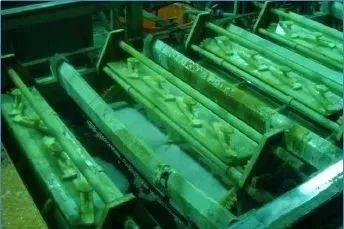

电镀工序

电镀后的产品表面可以呈现所需的颜色效果与表面抗氧化镀层效果。
[宝典]螺丝知识宝典,让你全面认知螺丝
[宝典]螺丝知识宝典,让你全面认知螺丝

-End-
