这几种螺纹是机械和管路连接中最常见的类型，区分它们主要看牙型角（55°或60°）、锥度（圆柱还是圆锥） 以及密封方式。

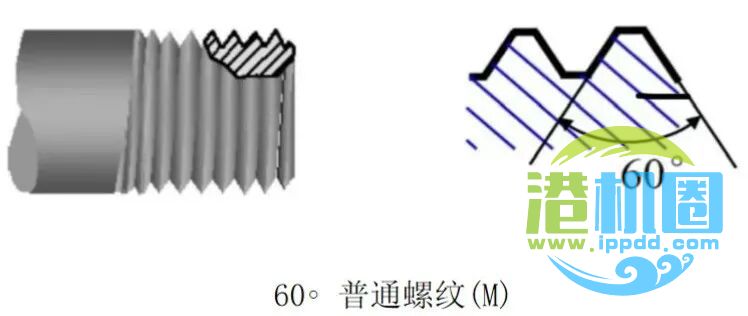

特点：这是最常见的公制螺纹，牙型角为60° 。它分为粗牙和细牙，主要作用是机械紧固和连接，而不是用于密封流体。
应用：广泛用于各种螺栓、螺钉、螺母等紧固件。如果需要密封，通常需要加装垫片等防漏措施。

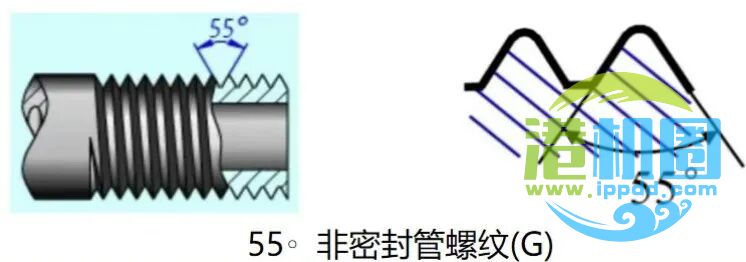

特点：牙型角为55° ，属于惠氏螺纹家族。这种螺纹的内外螺纹都是圆柱形（没有锥度），本身不具备密封能力。
应用：常用于电线管、低压水管等只需机械连接的场合。为了防漏，必须在螺纹处缠绕生料带或添加密封胶。
注意：ZG是中国的旧国标代号，现在的新代号通常指Rc（圆锥内螺纹）或R2（圆锥外螺纹）。

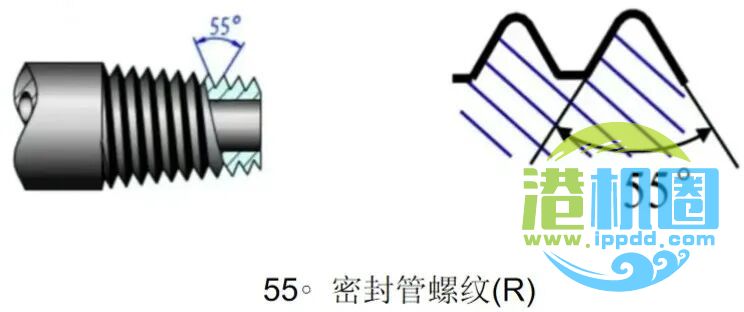

特点：牙型角为55° ，螺纹带有1：16的锥度，属于密封管螺纹。拧紧时，螺纹牙直接挤压变形，能实现自密封。
应用：用于水、煤气等管路的密封连接。在新图纸和标准中，应使用代号 Rc 或 R2。

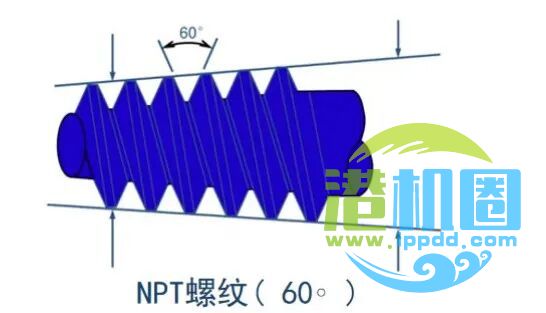

4. 美制螺纹NPT（60°）
特点：NPT 是美国标准的60°锥管螺纹，同样带有1：16的锥度，依靠螺纹变形实现密封。
应用：主要用于北美地区的液压、气动和管路系统。在中国对应的国家标准是 GB/T 12716-2011。

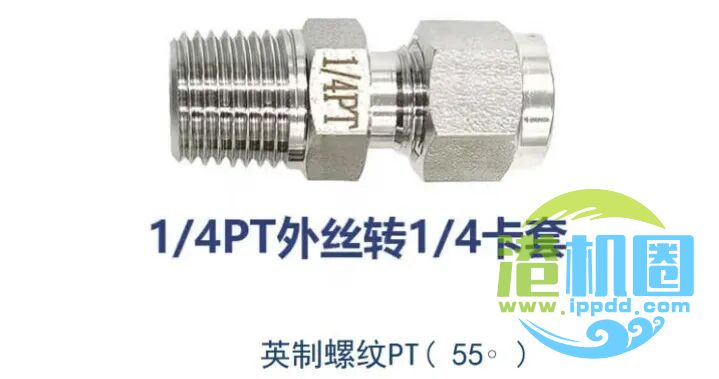

5. 英制螺纹PT（55°）
注意：PT纹是英制圆锥管螺纹，属于惠氏螺纹，牙型角55度为1：16锥度的圆锥管螺纹，今等同于ZG和RC螺纹。
特点：牙型角为55° ，带有1：16的锥度，同样属于密封型管螺纹。
应用：广泛用于欧洲、英联邦国家以及亚洲（如日本、韩国）的管路系统。在中国，它对应的新国标代号也是 Rc（内螺纹）和 R2（外螺纹）。
|
|
|
|
|
|
|
|
|
米制普通螺纹(ISO 68-1, GB/T 192)
|
|
|
紧固连接用，最广泛的标准螺纹。无锥度，不依靠螺纹密封。
|
|
|
|
英制非密封圆柱管螺纹(BSPP, ISO 228, GB/T 7307)
|
|
|
圆柱螺纹，通常用于低压管路、机械连接，需组合密封圈或垫片实现密封。
|
|
|
|
密封锥管螺纹 (中国旧标)(≈ISO 7/Rc , GB/T 7306-1987)
|
|
|
锥度1:16，依靠螺纹自身密封，用于液压、气动、水管等。旧标准代号，现多改用Rc/R。
|
|
|
|
美制密封锥管螺纹(ANSI/ASME B1.20.1)
|
|
|
锥度1:16，北美广泛使用，用于燃料、气体、液压系统，可加密封胶或带。
|
|
|
|
英制密封锥管螺纹 (日本旧标)(JIS B0203, 对应ISO 7/R)
|
|
|
旧标准，等同于ISO 7的R（外螺纹）/Rc（内螺纹），用于液压、气动连接。
|
|
|
|
密封圆锥内螺纹(ISO 7-1, GB/T 7306.2)
|
|
|
现代标准55°密封管螺纹，锥度1:16，与圆锥外螺纹R配合。取代ZG/PT等旧代号。
|
|
注意 ：ZG、PT、RC 关联： ZG (中国机械旧标) 和 PT (日本旧标) 本质上都是55°密封锥管螺纹，现已逐步统一采用ISO 7标准。其中 RC (Rc) 表示圆锥内螺纹，R表示圆锥外螺纹，Rp表示圆柱内螺纹。RC是当前国际通用的密封锥管螺纹代号。
牙型角 60°家族： M螺纹(紧固) 和 NPT(美标管螺纹) 采用60°牙型角，其余G、ZG、PT、RC均为55°牙型角(英制螺纹体系)。
密封说明 ：“密封”指螺纹本身通过锥度/过盈/变形能达到压力密封；非密封(G)则需要额外密封元件。NPT常需缠生料带或涂密封胶达到无泄漏。
常用对应关系：ZG 1/2 ≈ PT 1/2 ≈ Rc 1/2 (可互换但需注意公差标准，不建议高精度场合混用)。G螺纹与Rc/R不通用，因圆柱/锥度差异。
