技术分享-锂电池场桥应急充电流程

为确保二区锂电池转场场桥应急充电工作顺利进行,缩短设备停机时间,提高设备维修效率,现将锂电池场桥应急充电流程与大家进行分享。

一,应急接电送电步骤

1、应急电源就位:

接受接电请求指令调运应急供电设备停放至需充电场桥位置;

技术分享-锂电池场桥应急充电流程

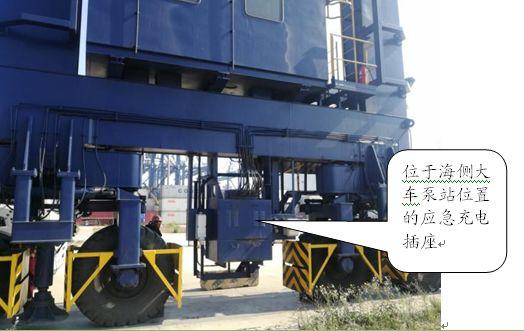

2、柴油动力电源连接:

     使用应急供电设备需插上配套的专用充电插头;接线前需确认两台设备均处于断电状态;



技术分享-锂电池场桥应急充电流程

3、启动应急供电设备,并确认三相电压正常(480V;

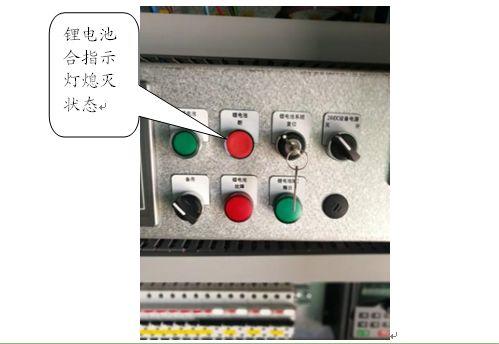

4、至电池房确认锂电池处于锂电池断状态;



技术分享-锂电池场桥应急充电流程

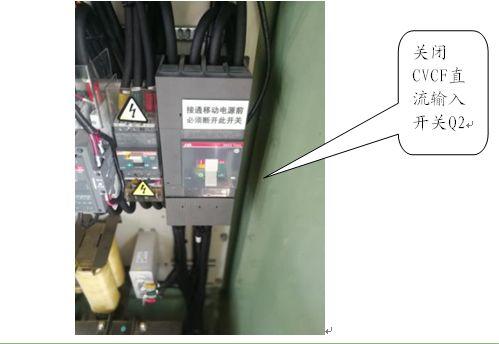

5、至电气房关闭CVCF直流输入开关Q2

技术分享-锂电池场桥应急充电流程

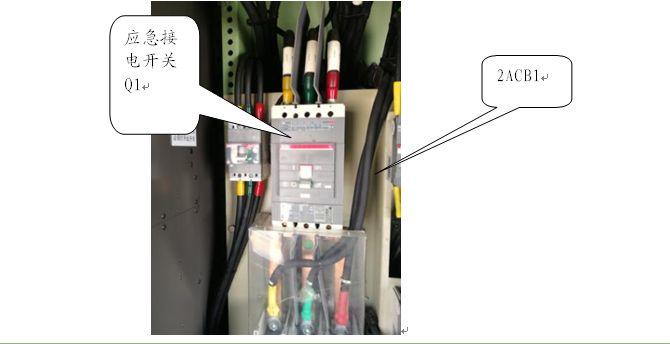

6、打开电气房应急接电开关Q12ACB1

技术分享-锂电池场桥应急充电流程

7、至电池房确认电池房模块及电池是否工作,若正常,跳转下条;

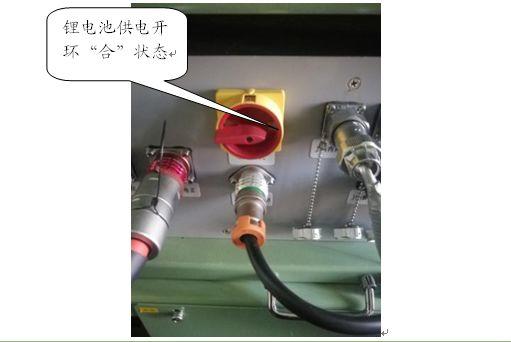

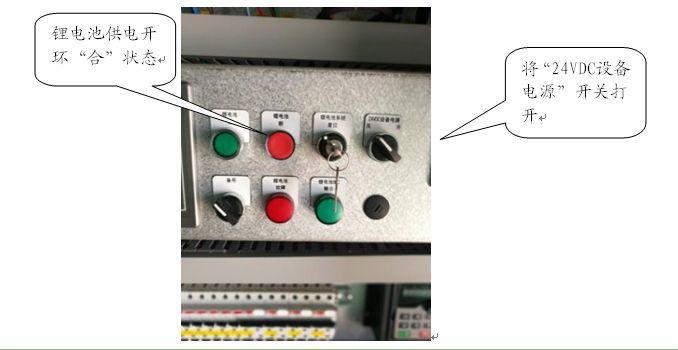

    若电池没有启动,将锂电池供电开关选择至导通状态,打开电池房“24VDC设备电源开关,按下锂电池合(必须先打开“24VDC设备电源再按下锂电池合);



技术分享-锂电池场桥应急充电流程



技术分享-锂电池场桥应急充电流程

8、按电气房控制合”,预充电八秒后进入自动充电模式,时长约30分钟。

9、在应急充电过程中,场桥禁止动车,以免损坏应急插头、插座。

二、应急接电完成断电步骤

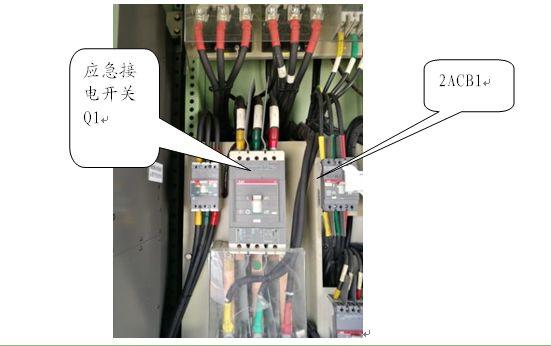

1、按下电气房控制断,断开电气房应急接电开关Q12ACB1

技术分享-锂电池场桥应急充电流程

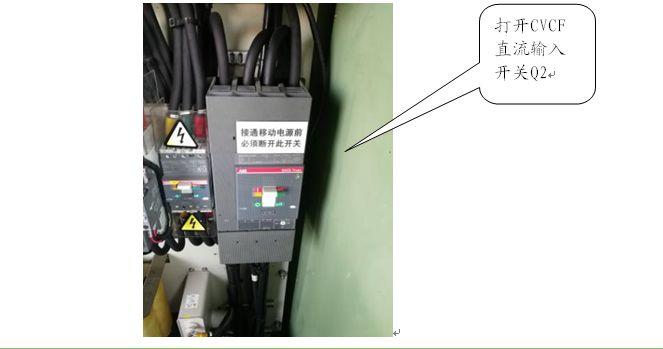

2、至电气房打开CVCF直流输入开关Q2

技术分享-锂电池场桥应急充电流程

3、关闭电源:

关闭应急供电设备,拔出充电插头;

4、若充电后场桥立即进行作业,可监护司机试车正常后进行作业;若充电后设备不进行作业,需关闭电池房内锂电池合“24VDC设备电源开关,防止设备待机耗电。
