卡尔玛正面吊出现460故障代码的快速维修

正面吊 小编 261次浏览 0个评论 扫描二维码
via:卡尔玛官方公众微信号

我们将分享的2018年第四则是卡尔玛正面吊出现460故障代码的快速维修。

作者:卡尔玛华东大区服务部   周从品

      故障描述

一台卡尔玛DRT正面吊运行中出现460报警。根据维修手册,460故障代码解释是:“CAN缓冲器1/CAN缓冲器2未收到任何信息,操作菜单不能显示其它控制器发出的错误代码”。故障代码显示如图:

卡尔玛正面吊出现460故障代码的快速维修

      故障排查

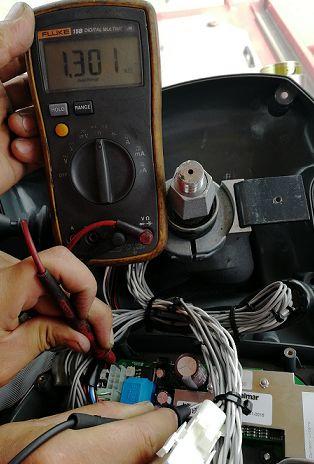

现场维修人员针对460故障代码,首先测量机车CAN通信线H端和L端,测得直流电压数值分别为1.3V和1.1V,而CAN通信正常时的直流电压数值应为2.4V和2.2V不符。因此,维修人员推测CAN通信线路出现故障,并采用排除法分别断开机车上的各个电脑CAN通信线端,逐一测试各电脑CAN通信线端是否正常。当维修人员断至卡尔玛信息终端(KIT)D790-2时,发现上述电压值恢复正常,测试连接D790-2的CAN通信线路X015插头2脚,发现其对地电阻有1.3K欧姆,可判断为电阻异常。电阻测试异常值如图:



卡尔玛正面吊出现460故障代码的快速维修

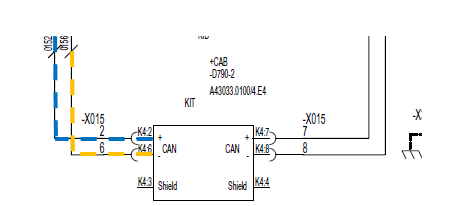

D790-2的CAN通信电路原理图如下:

卡尔玛正面吊出现460故障代码的快速维修



如图显示的是连接至卡尔玛显示终端(KID)D795的CAN 通信线路,当其出现故障时设备会发出 “操作菜单不能显示其它控制器发出的错误代码”,即460报警。现场检查发现当连接D790-2电脑时通信电压异常,而断开D790-2时电压恢复正常,由此判断是D790-2电脑故障,更换电脑后试车正常,故障排除。

   案例总结

通过维修此故障我们总结到:现场维修过程中,检修人员应先检查外部线路是否正常,其次检测相关数据,将检测值与正常数值进行对比。当对比结果有较大差异时,可根据异常数值进一步分析故障原因和可能故障的零部件,从而快速找到解决方案。
