总线技术_AS-I总线技术的介绍

港口管理 小编 1147次浏览 0个评论 扫描二维码

AS-I总线介绍



AS-i(actuatorsensorinterface)是传感器/执行器接口的缩写。

1994年,为推进二进制传感器、执行器与总线适配接口的研究和推广,由欧洲几大行业公司倡议,联合成立了AS-i社团组织,后来逐渐发展壮大,吸纳了世界著名的传感器、执行器制造商和研究单位,发展成为国际AS-i组织。2002年9月20日,中国AS-I用户组织成立,主要参加单位包括:P+F、FESTO、SIEMENS(关于西门子对于ASI通讯的支持,我们实际项目中有使用西门子的343-2模块,就是ASI的主控制器,或者叫做扫描模块)、ASINTERNATIONAL、ITEI、SEARI、TSINGHUA等。



AS-Interface(Actuator-Sensor-Interface)是执行器-传感器-接口的缩写,ASI现场总线能够直接连接二进制执行器和传感器,形成自动化底层控制系统,是属于现场总线(FIELDBUS)下层设备层的监控网络系统。所以在之前关于现场总线分类的文章中找不到对于ASI总线的介绍。这是一个比较小的低成本的属于设备层的总线技术。

AS-Interface总线体系为主从结构,AS-Interface主机和控制器(IPC、PLC、DC)总称为系统主站(MASTER)。从站(SLAVE)有两种,一种是带有AS-Interface通信芯片的智能传感器/执行器,另一种是分离型I/O模块连接普通的传感器/执行器。主从站之间使用非屏蔽非绞接的两芯电缆,其中使用的标准AS-Interface扁平电缆使用专利的穿刺安装方法,连接简单可靠。在2芯电缆上除传输信号外,还传输网络电源。



AS-Interface总线系统是一个开放的系统,它通过主站中的网关可以和多种现场总线(如FF、Profibus、Devicenet、Ethernet等)相连接。AS-Interface主站作为上层现场总线的一个节点,同时又可以完全分散地挂接一定量的AS-Interface从站。





ASI总线网关和输入/输出模块以及电源都使用德国公司IFM爱福门公司产品,介绍如下:



总线控制器

总线技术_AS-I总线技术的介绍这个是IFM公司的

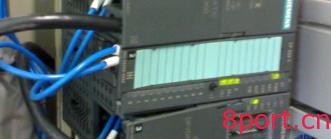

总线技术_AS-I总线技术的介绍这个是西门子的343-2





?AS-i总线通讯控制处理器控制AS-i通讯、并负责和上位机通讯。



?AS-i总线是按单主站循环轮询的访问形式进行数据传递的。



数字量模块

总线技术_AS-I总线技术的介绍

?AS-i模块——数字量

用于输入、输出数字量信号

如吊具上的限位信号、指示灯信号等。

?AS-i模块的地址0~31。其中地址0不可用。

?AS-i模块有4个输入通道的模块、4个输出通道的模块、4个输入和4个输出通道的模块。



模拟量模块

总线技术_AS-I总线技术的介绍

?AS-i模块—模拟量用于输入、输出模拟量信号



扁平电缆

总线技术_AS-I总线技术的介绍

?AS-i黄色电缆

AS-i通讯系统专用电缆,用于传递数据。

?AS-i黑色电缆

为输出模块和部分输入模块提供辅助电源;避免AS-i通讯电压过低。

?采用绝缘穿透技术实现电气连接

扁平电缆上可以连接的设备有:

数字量输入模块:按钮、传感器包括光电开关、接近开关、限位和光栅以及安全继电器等、数字量输出模块:指示灯和执行器包括继电器、电磁阀等、模拟量输入模块:液位、温度、压力等。





AS-i电源

总线技术_AS-I总线技术的介绍

用于放大AS-i通讯信号

提供部分输入模块电源。

?AS-i电源是AS-i通讯控制系统的专用电源,切勿当做普通电源使用!

AS-i电源的电压为30V左右
