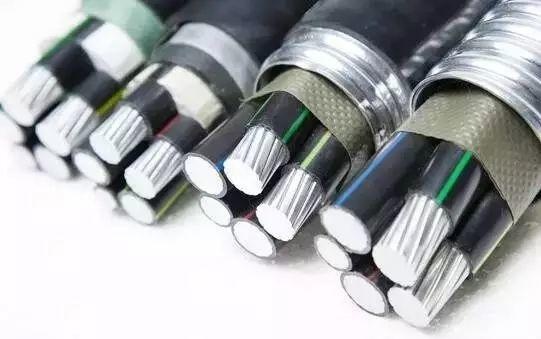

1mm²的电源线最大能过多少安的电流,多大的功率?例如2.5平方的电线,工程施工中怎样算要用多大的电线?



①对于1.5、2.5、4、6、10mm²的导线可将其截面积数乘以5倍。



②对于16、25mm²的导线可将其截面积数乘以4倍。



③对于35、50mm²的导线可将其截面积数乘以3倍。



④对于70、95mm²的导线可将其截面积数乘以2.5倍。



⑤对于120、150、185mm²的导线可将其截面积数乘以2倍。



工作温度30℃,长期连续90%负载下的载流量如下:

1.5mm²――18A

2.5mm²――26A

4mm²――26A

6mm²――47A

10mm²――66A

16mm²――92A

25mm²――120A

35mm²――150A



功率P=电压U×电流I=220伏×18安=3960瓦

国标GB4706.1-1992/1998规定的电线负载电流值(部分)



铜芯电线:铜芯线截面积..允许长期电流

2.5mm²(16A~25A)

4mm²(25A~32A)

6mm²(32A~40A)



铝芯电线:铝芯线截面积..允许长期电流

2.5mm²(13A~20A)

4mm²(20A~25A)

6mm²(25A~32A)



举例说明

1、每台计算机耗电约为200~300W(约1~1.5A),那么10台计算机就需要一条2.5mm²的铜芯电线供电,否则可能发生火灾。



2、大3匹空调耗电约为3000W(约14A),那么1台空调就需要单独的一条2.5mm²的铜芯电线供电。



3、现在的住房进线一般是4mm²的铜线,因此,同时开启的家用电器不得超过25A(即5500瓦),有人将房屋内的电线更换成6mm²的铜线是没有用处的,因为进入电表的电线是4mm²的。



4、早期的住房(15年前)进线一般是2.5mm²的铝线,因此,同时开启的家用电器不得超过13A(即2800瓦)。



5、耗电量比较大的家用电器是:空调5A(1.2匹),电热水器10A,微波炉4A,电饭煲4A,洗碗机8A,带烘干功能的洗衣机10A,电开水器4A在电源引起的火灾中,有90%是由于接头发热造成的,因此所有的接头均要焊接,不能焊接的接触器件5~10年必须更换(比如插座、空气开关等)。



国标允许的长期电流

4平方是25-32A

6平方是32-40A



其实这些都是理论安全数值,极限数值还要大于这些的。



2.5平方的铜线允许使用的最大功率是:5500W;4平方的8000W,6平方9000W没问题的。



40A的数字电表正常9000W绝对没问题,机械的12000W也不会烧毁的。



铜芯电线电缆载流量标准电缆载流量口决

二点五下乘以九,往上减一顺号走。

三十五乘三点五,双双成组减点五。

条件有变加折算,高温九折铜升级。

穿管根数二三四,八七六折满载流。



说明

本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得。



“二点五下乘以九,往上减一顺号走”说的是2.5mm及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。



如2.5mm²导线,载流量为2.5×9=22.5(A)。



从4mm²及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。



“十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。



50mm²及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。即50、70mm²导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依次类推。



“条件有变加折算,高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。



若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm²铜线的载流量,可按25mm²铝线计算。



计算电缆载流量选择电缆(根据电流选择电缆):

导线的载流量与导线截面有关,也与导线的材料、型号、敷设方法以及环境温度等有关,影响的因素较多,计算也较复杂。各种导线的载流量通常可以从手册中查找。但利用口诀再配合一些简单的心算,便可直接算出,不必查表。



口诀铝芯绝缘线载流量与截面的倍数关系

10下五,100上二,

25、35,四、三界,

70、95,两倍半。

穿管、温度,八、九折。

裸线加一半。

铜线升级算。



说明口诀对各种截面的载流量(安)不是直接指出的,而是用截面乘上一定的倍数来表示。



为此将我国常用导线标称截面(mm²)排列如下

1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185……



(1)第一句口诀指出铝芯绝缘线载流量(安)、可按截面的倍数来计算。

口诀中的阿拉伯数码表示导线截面(mm²),汉字数字表示倍数。把口诀的截面与倍数关系排列起来如下:



1~1016、2535、5070、95120以上(五倍四倍三倍二倍半二倍现在再和口诀对照就更清楚了,口诀“10下五”是指截面在10以下,载流量都是截面数值的五倍。“100上二”(读百上二)是指截面100以上的载流量是截面数值的二倍。截面为25与35是四倍和三倍的分界处。这就是口诀“25、35,四三界”。而截面70、95则为二点五倍。从上面的排列可以看出:除10以下及100以上之外,中间的导线截面是每两种规格属同一种倍数。



例如铝芯绝缘线,环境温度为不大于25℃时的载流量的计算

当截面为6mm²时,算得载流量为30安;

当截面为150mm²时,算得载流量为300安;

当截面为70mm²时,算得载流量为175安。



从上面的排列还可以看出:倍数随截面的增大而减小,在倍数转变的交界处,误差稍大些。比如截面25与35是四倍与三倍的分界处,25属四倍的范围,它按口诀算为100安,但按手册为97安;而35则相反,按口诀算为105安,但查表为117安。不过这对使用的影响并不大。当然,若能“胸中有数”,在选择导线截面时,25的不让它满到100安,35的则可略为超过105安便更准确了。同样,2.5mm²的导线位置在五倍的始端,实际便不止五倍(最大可达到20安以上),不过为了减少导线内的电能损耗,通常电流都不用到这么大,手册中一般只标12安。



(2)后面三句口诀便是对条件改变的处理。

“穿管、温度,八、九折”是指:若是穿管敷设(包括槽板等敷设、即导线加有保护套层,不明露的),计算后,再打八折;若环境温度超过25℃,计算后再打九折,若既穿管敷设,温度又超过25℃,则打八折后再打九折,或简单按一次打七折计算。



关于环境温度,按规定是指夏天最热月的平均最高温度。实际上,温度是变动的,一般情况下,它影响导线载流并不很大。因此,只对某些温车间或较热地区超过25℃较多时,才考虑打折扣。



例如对铝心绝缘线在不同条件下载流量的计算:

当截面为10mm²穿管时,则载流量为10×5×0.8═40安;若为高温,则载流量为10×5×0.9═45安;若是穿管又高温,则载流量为10×5×0.7═35安。



(3)对于裸铝线的载流量,口诀指出“裸线加一半”即计算后再加一半。这是指同样截面裸铝线与铝芯绝缘线比较,载流量可加大一半。



例如对裸铝线载流量的计算:

当截面为16mm²时,则载流量为16×4×1.5═96安,若在高温下,则载流量为16×4×1.5×0.9=86.4安。



(4)对于铜导线的载流量,口诀指出“铜线升级算”,即将铜导线的的截面排列顺序提升一级,再按相应的铝线条件计算。



例如截面为35mm²裸铜线环境温度为25℃,载流量的计算为:按升级为50mm²裸铝线即得50×3×1.5=225安。



对于电缆,口诀中没有介绍。一般直接埋地的高压电缆,大体上可直接采用第一句口诀中的有关倍数计算。比如35mm²高压铠装铝芯电缆埋地敷设的载流量为35×3=105安。95mm²的约为95×2.5≈238安。



三相四线制中的零线截面,通常选为相线截面的1/2左右。当然也不得小于按机械强度要求所允许的最小截面。在单相线路中,由于零线和相线所通过的负荷电流相同,因此零线截面应与相线截面相同。
