卡尔玛在2015年推出的快速维修故障案例收到了一致好评,各社交平台的转发量和收藏量也是居高不下,为了响应客户的需求,帮助客户更好的了解设备,尽量降低设备停机而造成的危害,卡尔玛在今年将继续推出一系列快速维修故障案例分享,对卡尔玛或者其他品牌设备在客户日常工作中发生的故障进行分析,让客户及维修人员可以做一个故障参照,从而寻求最快速的解决方案。



我们将分享的第九则是正面吊同时出现150#、153#、154#、155#故障代码且倒车灯和倒车喇叭均不工作故障的快速修复案例。



作者:东南运营中心? 黄孟飞



故障描述



一台卡尔玛DRF450-60S5K正面吊,每次在倒车时KID显示屏就会同时出现150#、153#、154#、155#这几个故障代码,故障表现为倒车灯都不亮、倒车蜂鸣器不响现象。

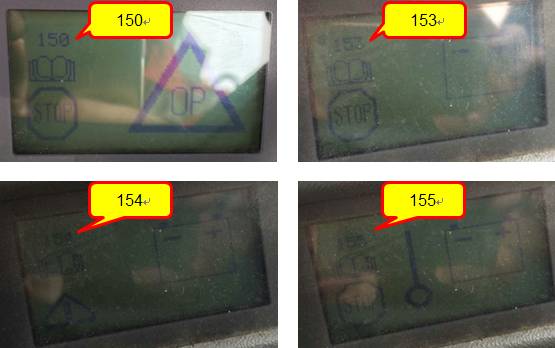

现场查看到KID显示屏显示的故障代码如下图:【快速维修故障案例】正面吊同时出现150#、153#、154#、155#故障代码且倒车灯和倒车喇叭均不工作故障的快速修复案例



维修过程



工程师根据现场显示的这些故障代码,首先查阅了卡尔玛DRF450-60S5K正面吊维修手册的故障代码表,得到如下维修方法指引:

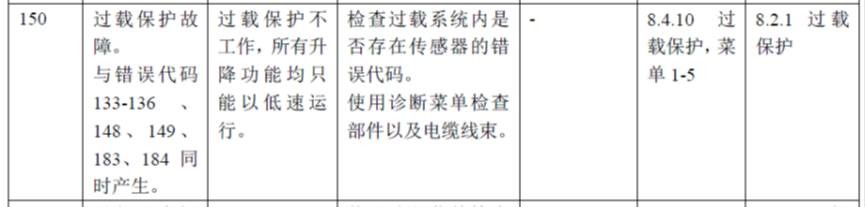

故障代码150:【快速维修故障案例】正面吊同时出现150#、153#、154#、155#故障代码且倒车灯和倒车喇叭均不工作故障的快速修复案例

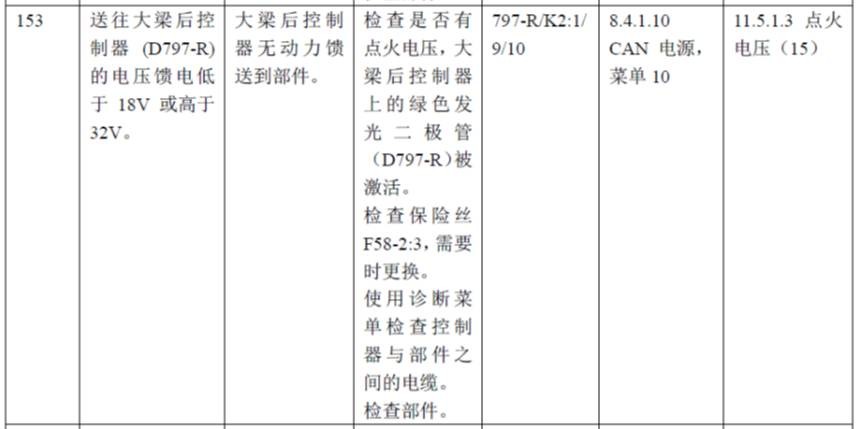

故障代码153:【快速维修故障案例】正面吊同时出现150#、153#、154#、155#故障代码且倒车灯和倒车喇叭均不工作故障的快速修复案例

?

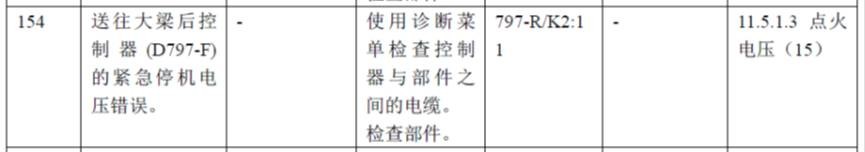

故障代码154:【快速维修故障案例】正面吊同时出现150#、153#、154#、155#故障代码且倒车灯和倒车喇叭均不工作故障的快速修复案例

?

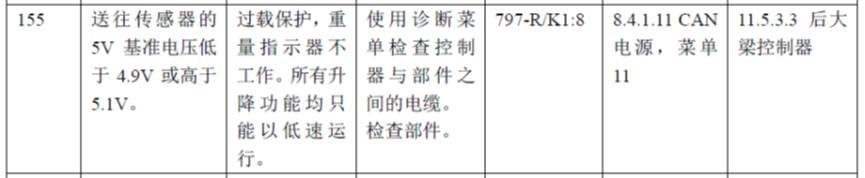

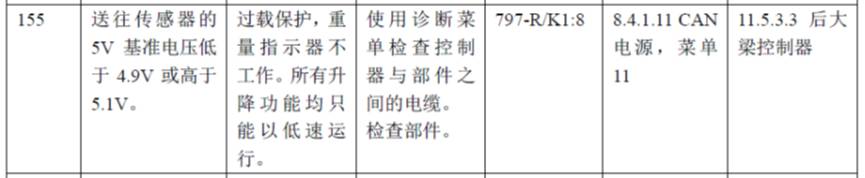

故障代码155:【快速维修故障案例】正面吊同时出现150#、153#、154#、155#故障代码且倒车灯和倒车喇叭均不工作故障的快速修复案例

?

1.??? 当机车同时出现几个故障代码时,到底那个才是主要的故障呢?从代码表中可以看到:

故障代码150:属于过载保护,大臂功能受限,需进入监控菜单检查;

故障代码153:后桥控制器KDU-R电源电压异常,低于18V或高于32V;

故障代码154:后桥控制器KDU-R电源电压异常;

故障代码155:后桥控制器模拟信号感应器的5V基准电压异常,低于4.9V或高于5.1V;

因为机车在前进时没有故障出现,现场可判定过载保护的原因,也就是150#故障代码应该是故障代码155引起的。这是因为后桥控制器KDU-R接收大臂的长度和角度传感器信号,当长度或者角度传感器的5V基准电压异常时,会导致接收的模拟信号不正常,从而显示过载保护报警;



2.??? 当后桥控制器KDU-R电源电压异常,即低于18V或高于32V时,也就是同时出现故障代码153和故障代码154,也会造成传感器的5V基准电压的异常,所以,以上故障代码应该是后桥控制器KDU-R供电电源不正常引起的;



3.??? 至于倒车时倒车灯都不亮、倒车蜂鸣器不响,现场判断还是因为后桥控制器KDU-R供电电源不正常引起。于是对后桥控制器KDU-R的供电电源进行检查。



检查机车侧面的电气盒内部保险丝,发现F58-2第三个保险丝(25A)已经熔断。重新更换了一个新的保险丝,机车启动后,故障代码消失了。原以为故障已经修复,但是当机车在行使过程中进行倒车,又出现了之前的故障代码,再次检查发现刚换上的保险丝又已熔断;

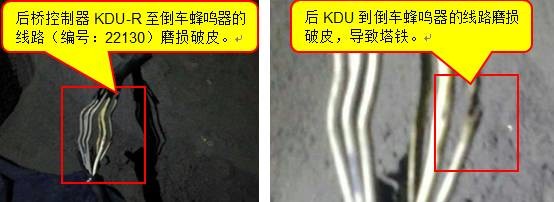

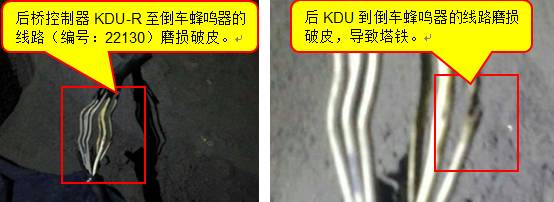

4.??? 在倒车时后桥控制器KDU-R的电源保险丝才会熔断,说明后桥控制器KDU-R输出的正极倒车信号有接地短路现象。所以,接下来对后桥控制器KDU-R至倒车灯泡和倒车蜂鸣器的线路重点进行检查,很快就发现在机车底盘右后侧拐角处,一处线路磨损破了皮,导线的金属部分与机体形成了短路;故障位置如下图所示:【快速维修故障案例】正面吊同时出现150#、153#、154#、155#故障代码且倒车灯和倒车喇叭均不工作故障的快速修复案例



5.??? 检查破损电缆的线号为22130,对照电路原理图,发现正是后桥控制器KDU-R输出到倒车蜂鸣器的正极电源线路。



6.??? 包扎好破皮的22130线,并重新固定绑扎好线束,更换F58-2:3保险丝,机车一切恢复正常。



故障分析

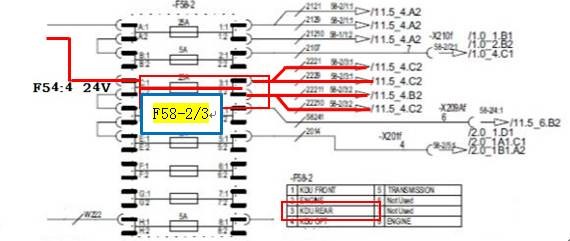

卡尔玛DRF450-60S5K正面吊后桥控制器KDU-R的25A供电保险丝线路图:【快速维修故障案例】正面吊同时出现150#、153#、154#、155#故障代码且倒车灯和倒车喇叭均不工作故障的快速修复案例

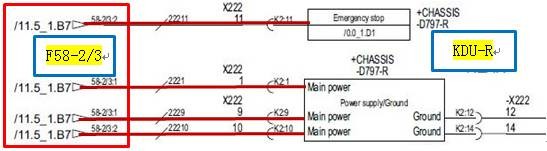

卡尔玛DRF450-60S5K正面吊后桥控制器KDU-R的供电电源线路图:【快速维修故障案例】正面吊同时出现150#、153#、154#、155#故障代码且倒车灯和倒车喇叭均不工作故障的快速修复案例

卡尔玛DRF450-60S5K正面吊后桥控制器KDU-R至倒车灯泡和倒车蜂鸣器的线路原理图:【快速维修故障案例】正面吊同时出现150#、153#、154#、155#故障代码且倒车灯和倒车喇叭均不工作故障的快速修复案例

分析此故障产生的原因是:虽然破皮的22130线已经短路,但是在机车没有倒车时,后桥控制器KDU-R机车没有电压输出至倒车蜂鸣器,故不会产生故障代码,保险丝F58-2:3也不会熔断。如果机车倒车,这时后桥控制器KDU-R有正电压输出至倒车蜂鸣器,可是,因为线路已经破损,形成短路搭铁,强大的短路电流使后桥控制器KDU-R输出立即过载, 后桥控制器KDU-R的电源供电保险丝F58-2:3只能熔断,产生以上故障。



?
案例总结



在维修机车这种同时出现多个故障代码的故障时,需检查这些故障代码的关联性,有时并非同时发生这几处故障,而是这几个“故障点”的公共部分出现问题,如共用的电源线路、电脑板等出现故障都可能同时产生好几个故障代码,需要根据电路原理排查分析,需要寻找出问题的主要点,才能弄清故障产生的主要原因。卡尔玛正面吊的后桥控制器KDU-R供电的负载比较多,又大部分是大功率的负载,如大臂照明灯、倒车灯、刹车灯,液压油冷却电风扇、空调启动开关等,在这些负载输出导线出现搭铁短路时,很容易造成后桥控制器KDU-R过载,导致电源保险丝F58-2:3的熔断。
