在查看振华双箱吊具codsys系统程序中锁上下信号之前我们来了解一下下面这个计时器TON。
1.它的意思就是IN=1，TON开始计时开始标志是（TT=1这个是计时器内部我们看不到）；
2。TT=1时，另外两个管脚PT和ET开始对预设时间进行对比，即ET是程序在线模式才能看到变化；
3.当ET＞PT预设的值时，Q接通输出1；
4.在Q=1时TT就变0，使Q的输出始终为1；
5当输入点IN=0时ET清零，输出Q=0，TT=0。
这里需要大家理解一个上升沿-正跳沿，就是TON计时器中2个红色直角的叠加物，它的意思代表在一个时钟脉冲从0变到1这个过程中，TON计时一次。
再简单点说不管其它条件IN=1，ET＞PT，Q=1。

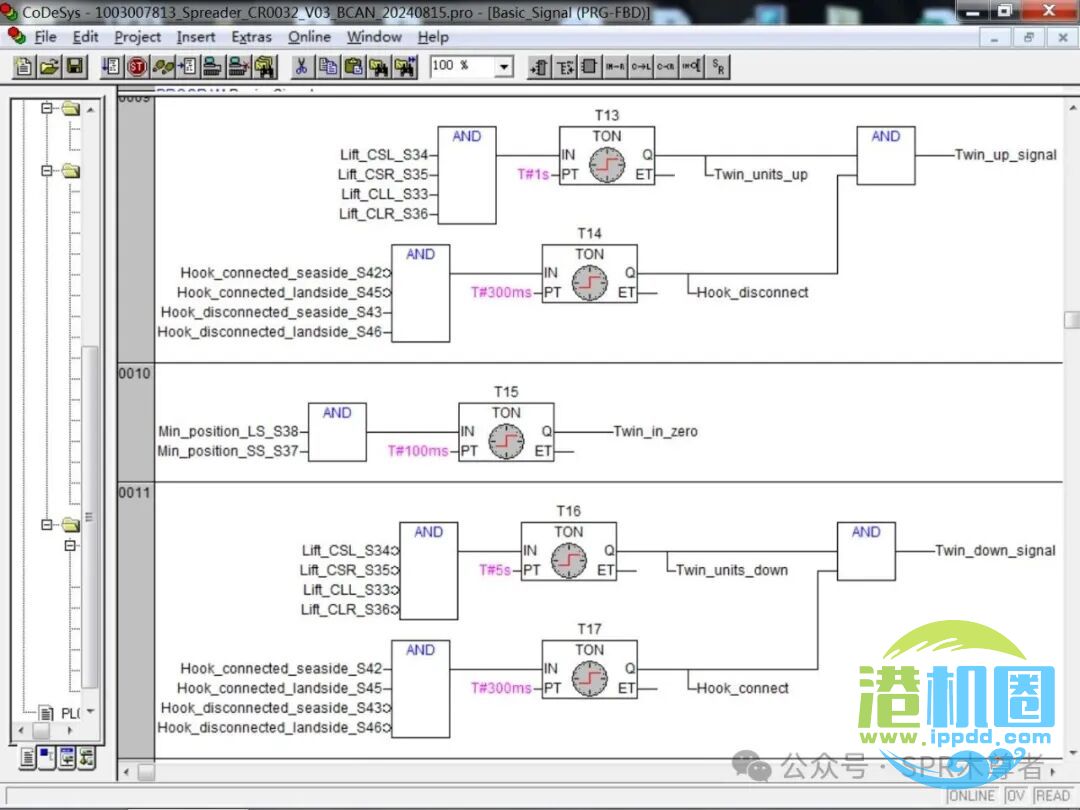

再看下面的振华双箱中锁上下信号截图。
如果有语言不通顺逻辑不清楚的地方请大家指正。
