近日，有行友咨询，制动器安装精度要求有哪些呢？本文决定好好总结一下，聊聊关于制动轮（制动盘）的允许跳动量与制动器安装配合要求等。
目前，主要依据可以从两个方面进行参照：
1、各类型起重机专项标准中的规定；
2、GB/T 1184-1996中规定的7级~10级要求，要求越高，公差等级越小，见表5。（个人结合多项标准要求总结，仅供参考）
01
通用桥/门式起重机

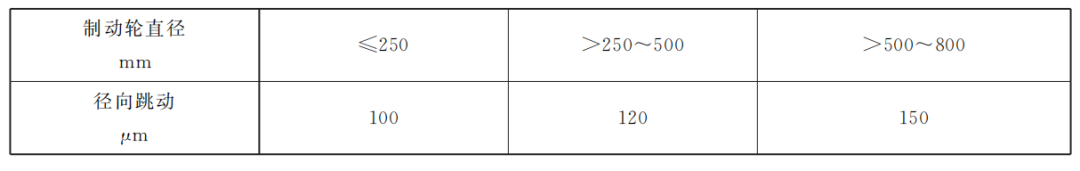

根据GB/T 14405-2011《通用桥式起重机》、GB/T 14406-2011《通用门式起重机》第5.8.1条“制动轮及制动盘的安装”，制动轮安装后,应保证其径向圆跳动不应超过规定的值，见表1。

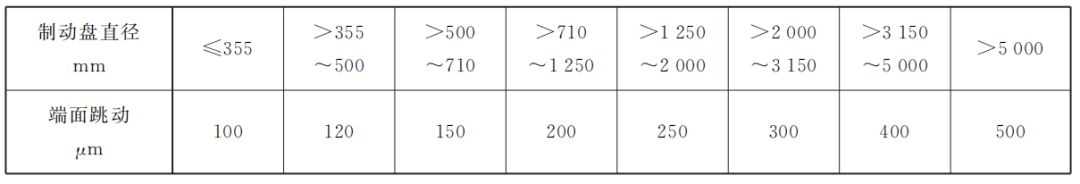

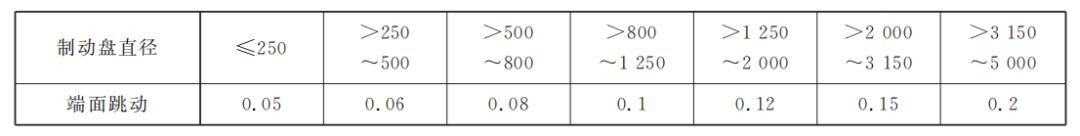

制动盘安装后，应保证其盘端面跳动不应超过规定值，见表2。
说明

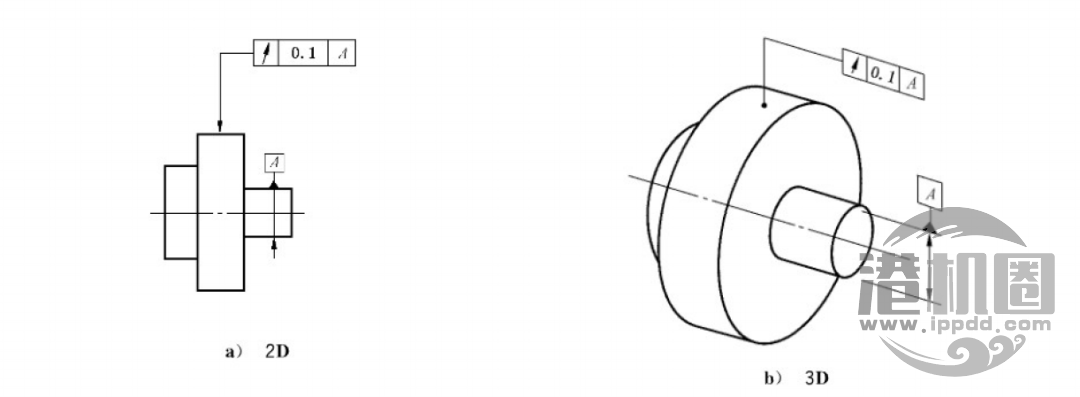

1、径向圆跳动是评估回转表面形位误差的指标，指被测表面同一横剖面内各点到基准轴线距离的最大变动量，其公差带为垂直于基准轴线的同心圆区域，圆心位于基准轴线上 。
2、径向圆跳动综合反映了同轴度误差（轴线平移、倾斜、弯曲）和横剖面圆度误差，属于复合形位公差。
3、1mm=1000μm，即500μm=0.5mm。
4、GB/T 27997-2011《造船门式起重机》、GB/T 26470-2025《架桥机通用技术条件》等制动轮（制动盘）的允许跳动量要求同表1、表2要求。
02
门座起重机
03
岸边集装箱起重机
GB/T 15361-2009《岸边集装箱起重机》第3.6.2条, “制动轮（或制动盘）及制动器”要求：
1）直接安装在轴上的制动轮，其径向圆跳动和端面跳动分别不得低于GB/T 1184中规定的9级和10级，见表5。

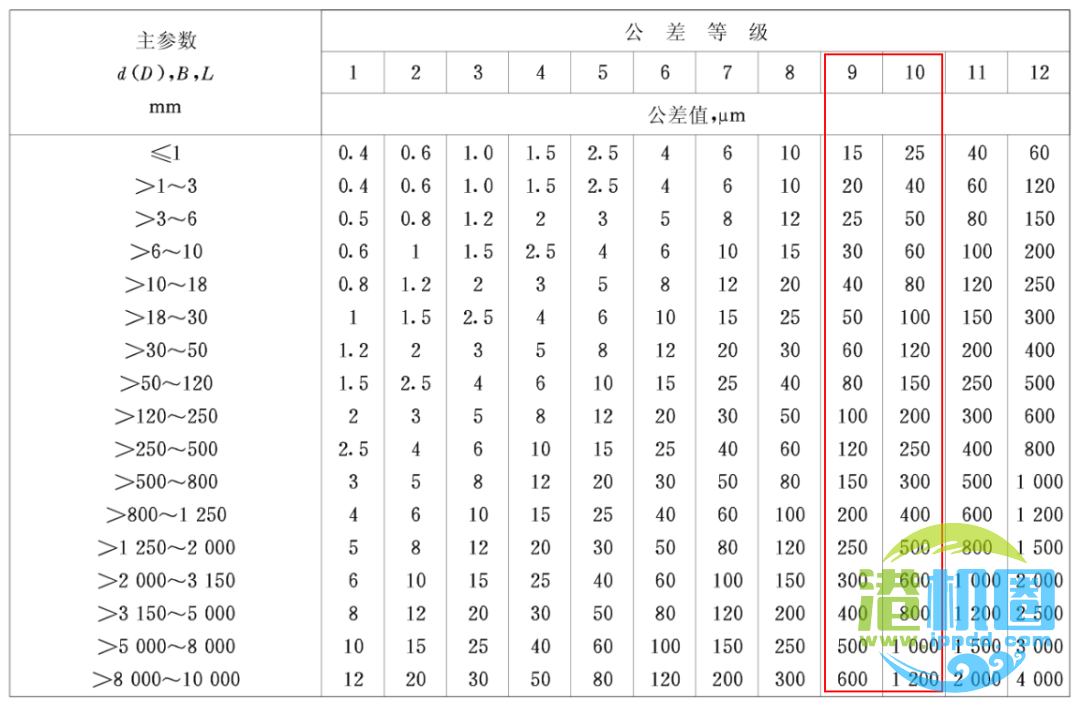

表5 圆跳动和端面跳动公差等级（源自GB/T 1184-1996）
说明
原文为“……不得低于GB/T 1182中……”，应该有误，应该为GB/T 1184。因为GB/T 1182最新发布年份号为2018，即GB/T 1182-2018，但是没有公差等级规范，包括被替换的GB/T 1182-2008、GB/T 1182-1996，其“范围”也不包含公差等规范。
2）直接安装在轴上的盘式制动器圆盘对轴的端面跳动量不得大于0.2ｍｍ。
3）装配后的制动器，各铰点应转动灵活。制动带（或制动瓦）与制动轮（或制动盘）接触面积应不小于总面积的70%。
04
轨道式（轮胎式）集装箱门式起重机
GB/T 19683-2025《轨道式集装箱门式起重机》第5.6.5条，及GB/T 14783-2009 《轮胎式集装箱门式起重机》第3.6.2条，“制动器与制动轮(盘)”要求：
1）直接安装在轴上的制动盘对轴的轴向跳动不应大于0.2mm。

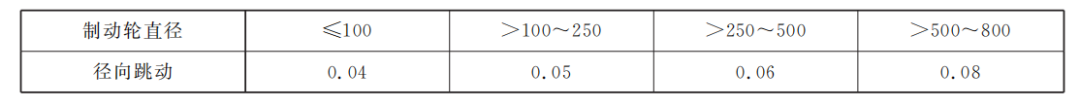

2）制动轮(盘)对基准轴线径向圆跳动公差值不应低于 GB/T1184-1996中的7级，见表2。
3）直接安装在轴上的制动轮径向圆跳动不应低于 GB/T1184-1996中的9级，见表2。
05
制动瓦与制动轮允许间隙
|
|
|
|
|
|
|
|
|
|
|
|
|
|
说明
表2综合了JB/T 6406、JB/T 7019、JB/T 7020、JB/T 7685制动瓦额定退距和公差，及工业制动器制造商说明书等，系个人总结，仅供参考。
制动瓦与制动盘单侧间隙0.6~1.1mm。
有角度补偿的安全制动器单侧额定制动退距不应小于1mm，其他安全制动器单侧额定制动退距不应小于2mm。
—参考部分标准—
JB/T 6406-2006 电力液压鼓式制动器
JB/T 7019-2013 工业制动器 制动轮和制动盘
JB/T 7020-2006 电力液压盘式制动器
JB/T 7685-2006 电磁鼓式制动器
GB/T 1184-1996 形状和位置公差 未注公差值
GB/T 1182-2018 产品几何技术规范（GPS） 几何公差 形状、方向、位置和跳动公差标注
