PC端串行通信口的简单测试 （图文并茂）

? 记录了如何检测串口好坏的简单过程，普通PC，不带COM口，只能用USB-232连接线来测试。

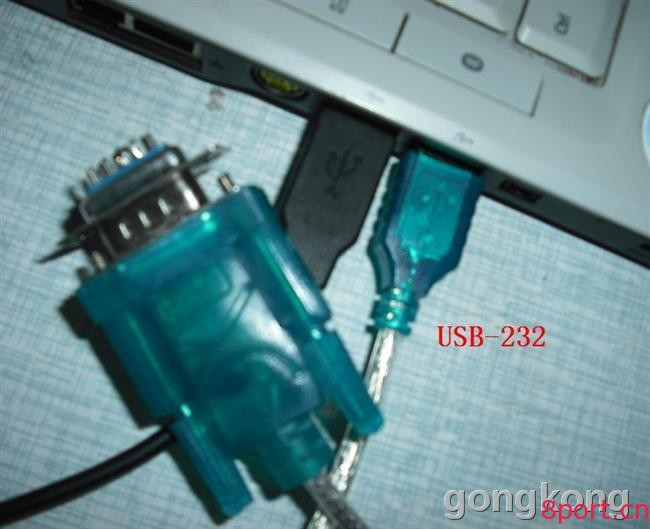

1，连接好USB-232数据线

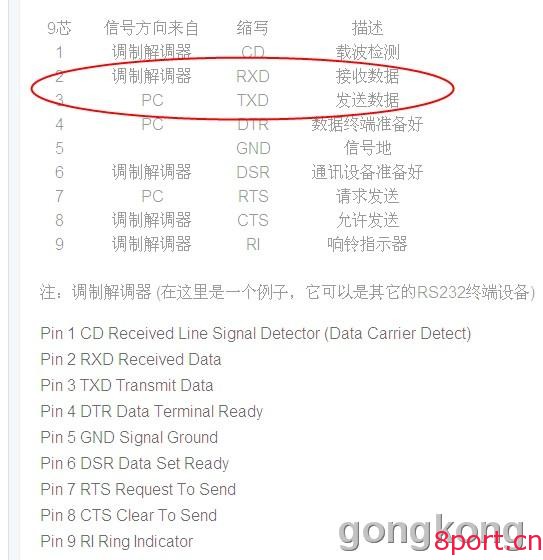

2，我们需要DB9头子的引脚功能定义

从图可知，把2，3短接起来即可，就能单机完成发送和接受。

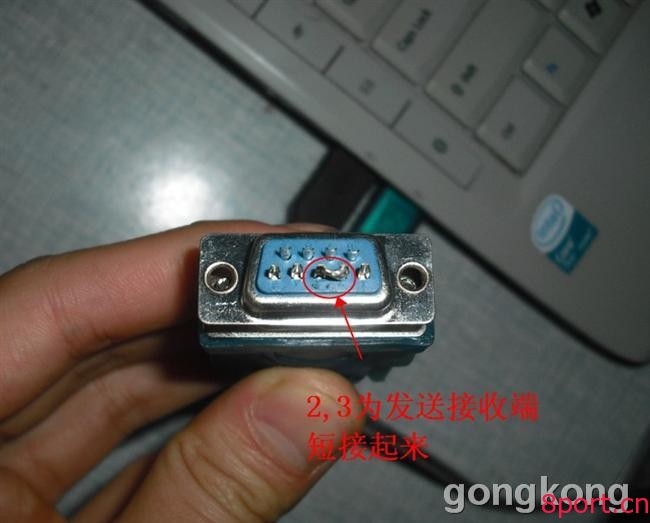

3，短接DB9的2，3引脚。

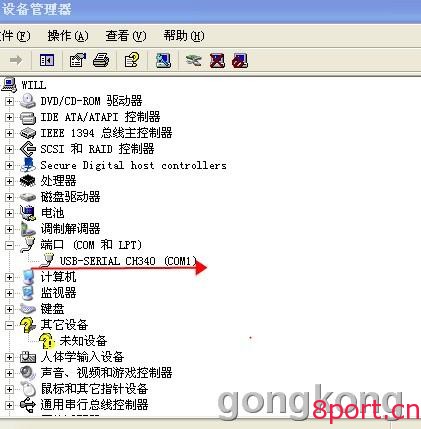

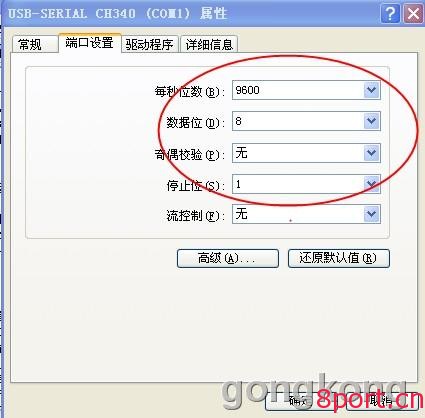

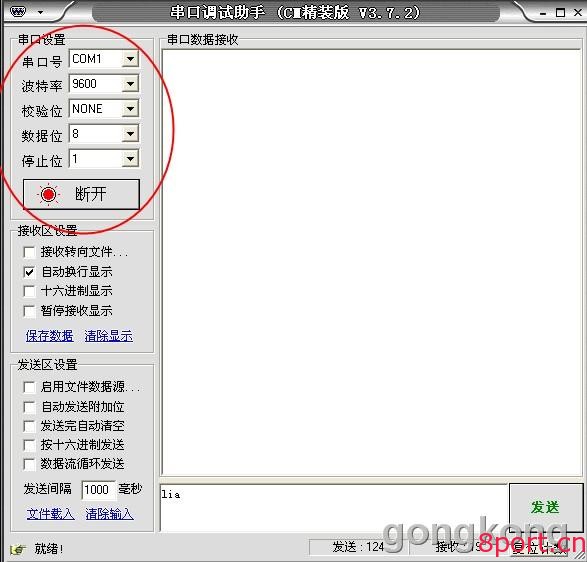

4，PC的设备管理器里面设置好通信速率和停止位等，记住与串口调试助手一致。

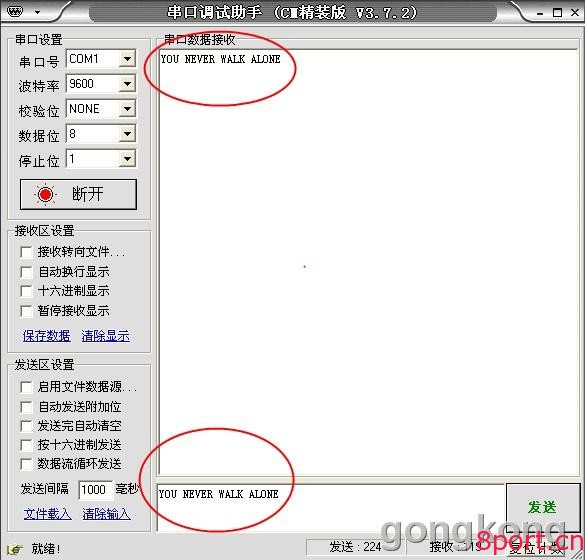

5，开始测试，接受=发送，成功。
