干货 | 机加工必备计算公式

01

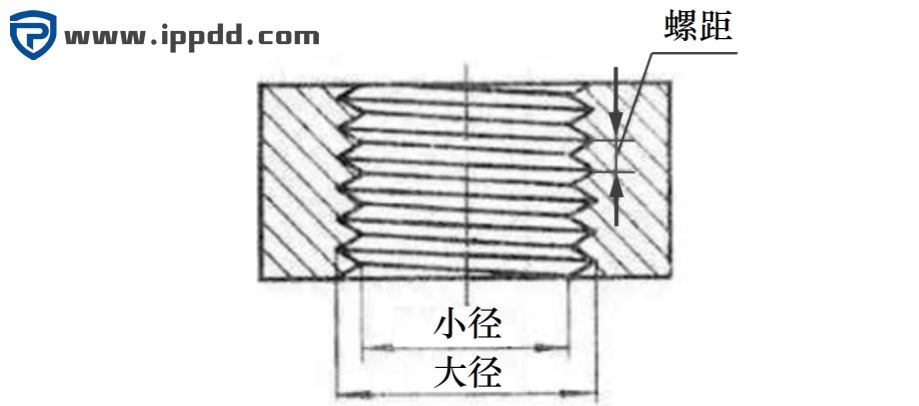

挤牙丝攻内孔径计算

简易计算公式:

孔径=牙外径-1/2×牙距­

例:M3×0.5(M3螺纹,牙距0.5mm)
内孔直径=3-(1/2×0.5)=2.75mm­

一般最大最小计算公式:

最大孔径=牙外径-0.425×牙距­
最小孔径=牙外径-0.475×牙距­

切削丝攻下孔内径简易计算公式:­

最大孔径=牙外径-0.85×牙距­
最小孔径=牙外径-0.95×牙距­

一般英制牙换算成公制牙的公式:­

螺纹外径=英制螺纹外径x25.4

牙距=25.4/每英寸牙数

(备注:1英寸=25.4mm)

例:1/4-30
(1/4为螺纹外径,30为每英寸牙数)
牙径=1/4×25.4=6.35mm
牙距=25.4÷30=0.846mm
则1/4-30换算成公制牙应为:M6.35×0.846­
干货 | 机加工必备计算公式
02

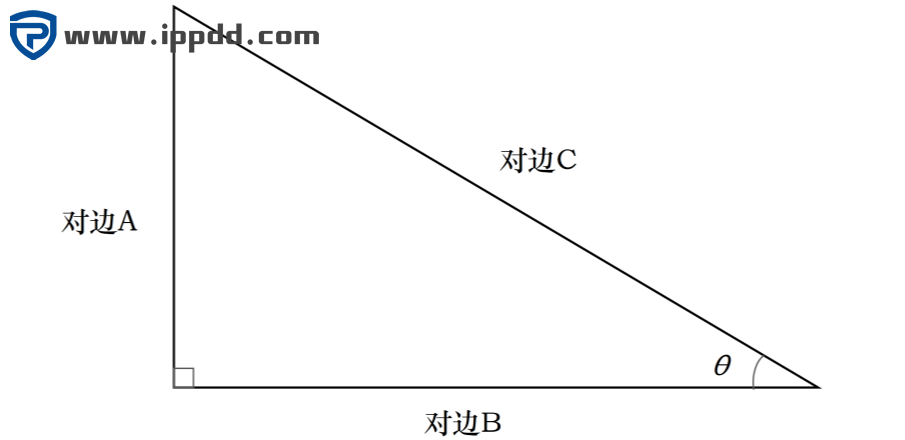

三角函数的关系
(正弦) Sin θ = 对边A / 斜边C
(余弦) Cosθ = 邻边B / 斜边C
(正切) Tanθ = 对边A / 邻边B
对边A = 斜边C * Sinθ
对边A = 邻边B * Tanθ
邻边B = 斜边C * Cosθ
邻边B = 对边A / Tanθ
斜边C = 对边A / Sinθ
斜边C = 邻边B / Cosθ
干货 | 机加工必备计算公式
一般车床锥度与三角函数的关系
锥度比T=(大径D-小径d) / (长度L)
Tanθ= (大径D-小径d) / (2*长度L )
D= d + 2*L* Tanθ
d= D - 2*L* Tanθ
θ= Tan-( (D-d) / 2L )
03

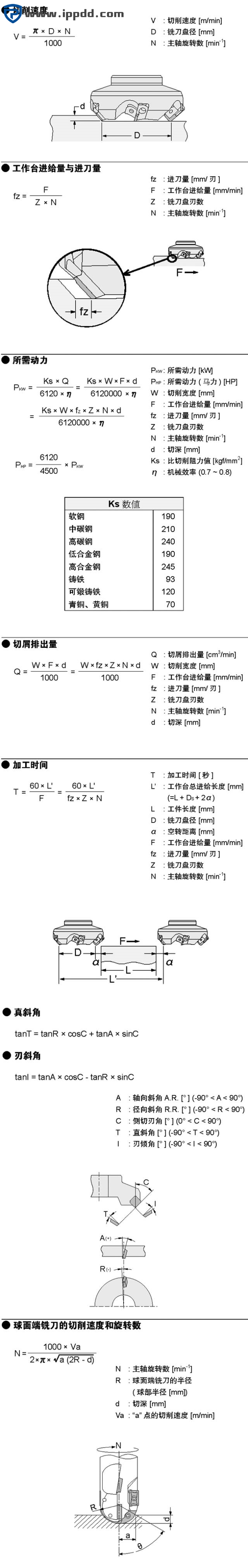

铣削加工
干货 | 机加工必备计算公式
04
钻孔加工

干货 | 机加工必备计算公式

04
钻孔加工
干货 | 机加工必备计算公式
