车间划线及标识管理标准

车间内划线标准及物品管理,你的工厂做对了吗?来对比一下。

1

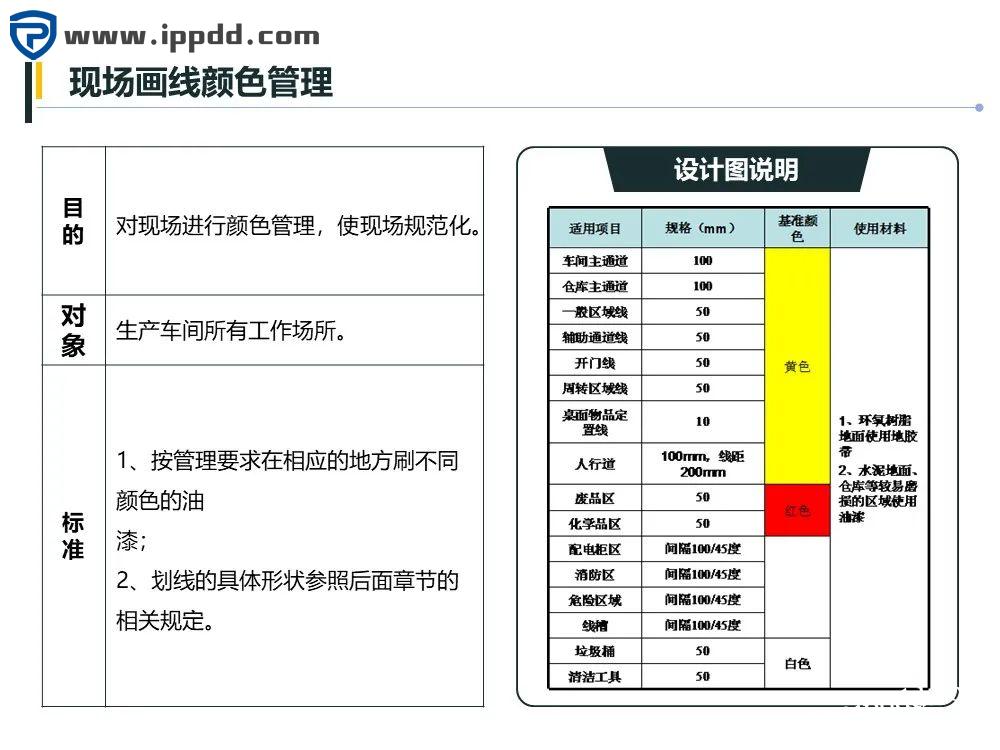

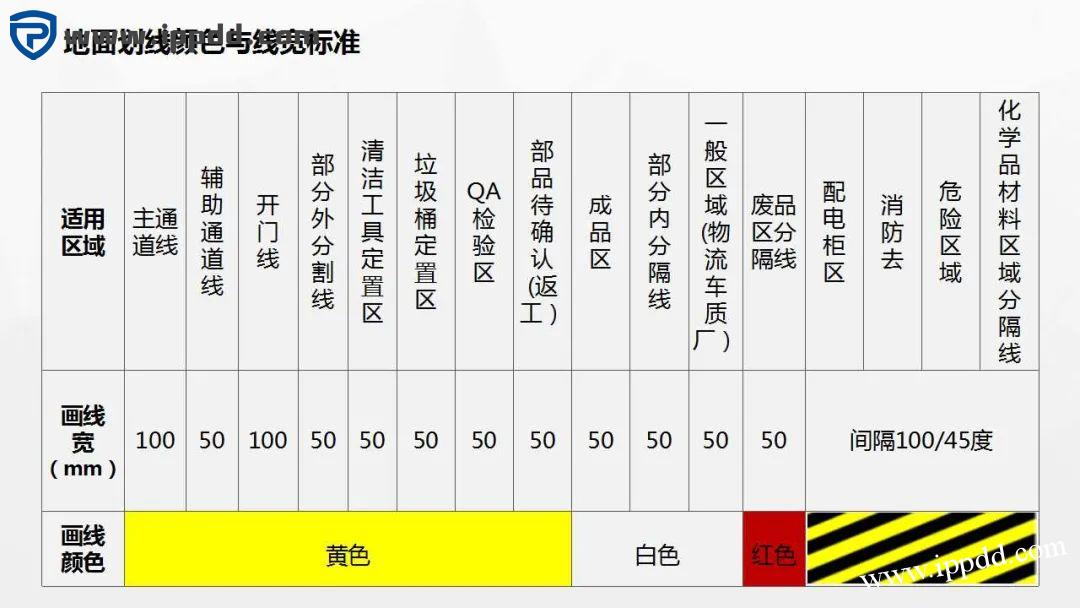

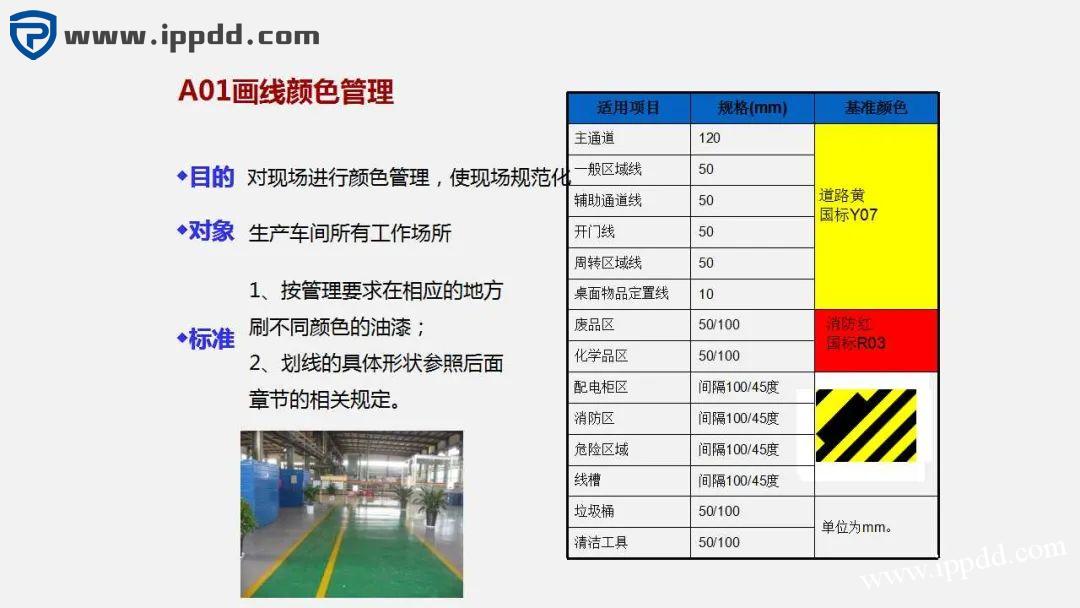

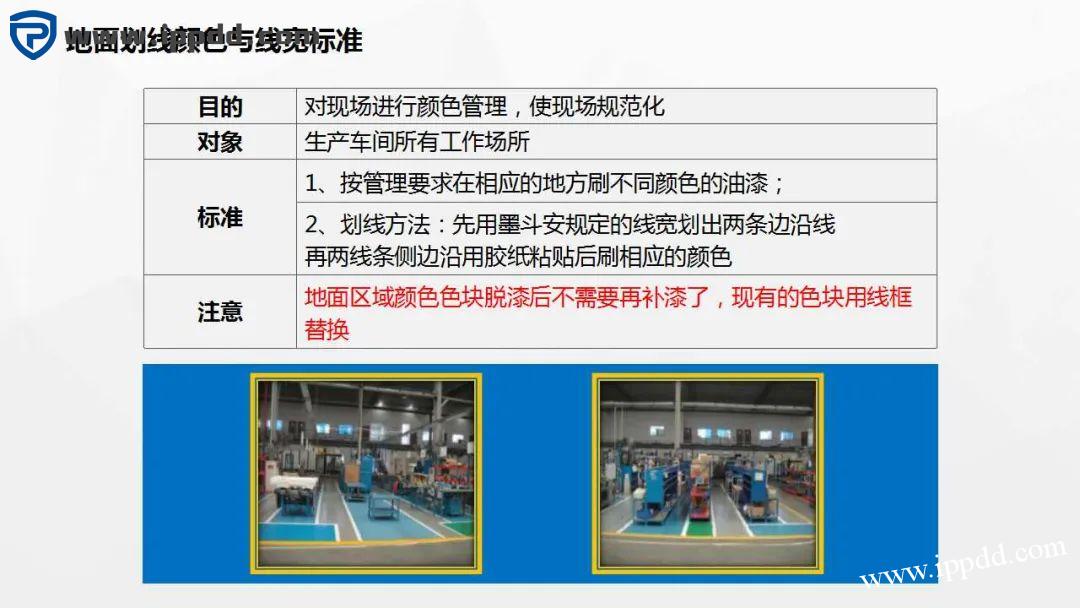

地面通道线、区域划分线

1)线型

A类:黄色油漆实线

线宽 60mm:原则上用于物品定位线;

线宽 80mm:原则上用于设备区域线;

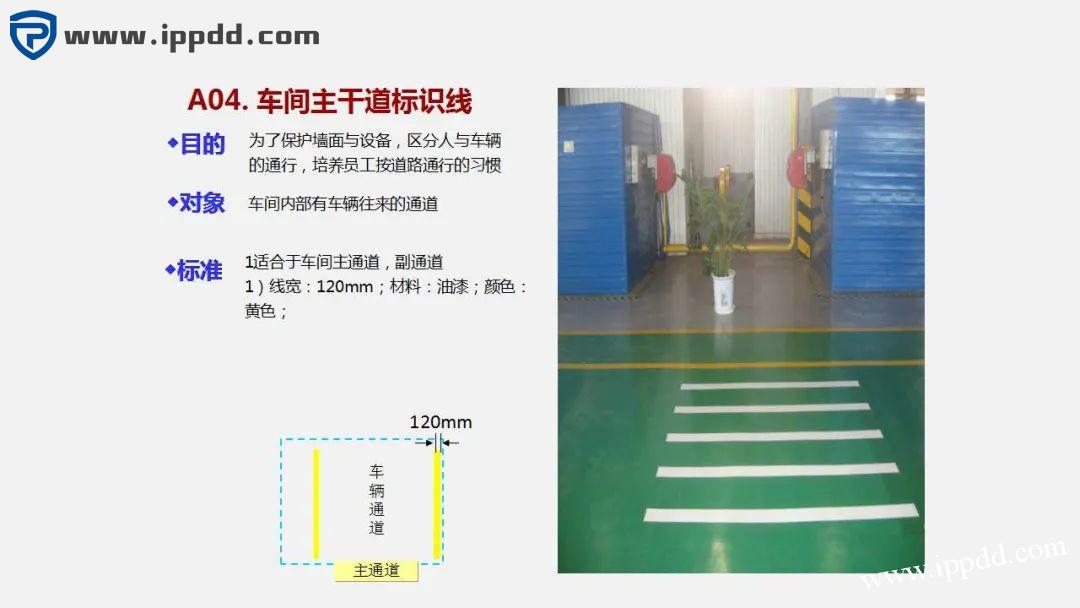

线宽120mm:原则上用于主通道线。

车间划线及标识管理标准

B类:黄色油漆虚线

线宽60mm:大型工作区域内部划分线,允许穿越的通道线(可虚实结合);

车间划线及标识管理标准

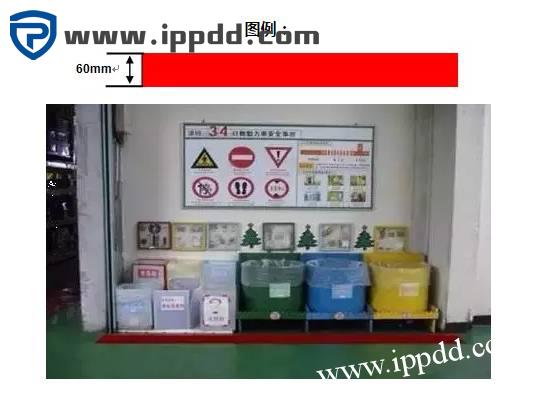

C类:红色实线

线宽60mm:不良品摆放区的划分线(碰到三面围墙处,第四面地面划一条红色实线);

车间划线及标识管理标准

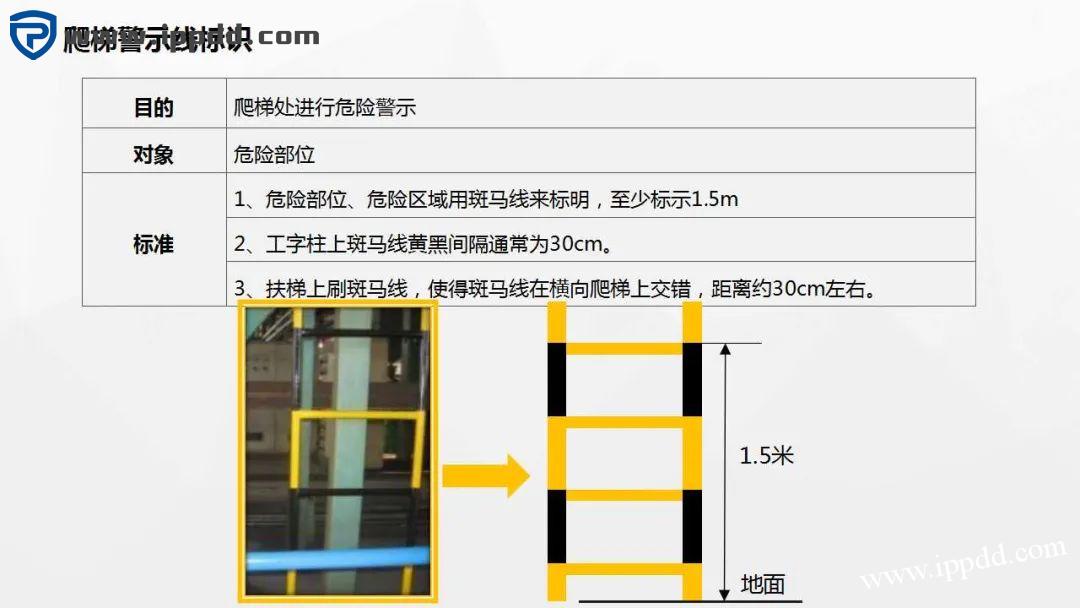

D类:黄色与黑色组成的斜纹斑马线(倾斜45º)

危险品区域线、警示区域线,消防通道线;

车间划线及标识管理标准

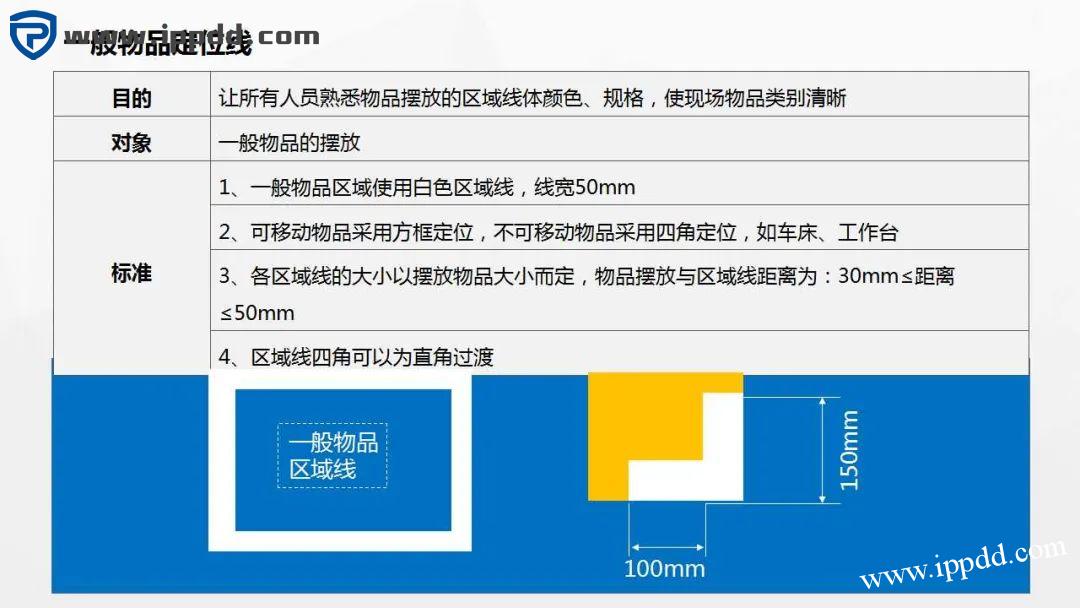

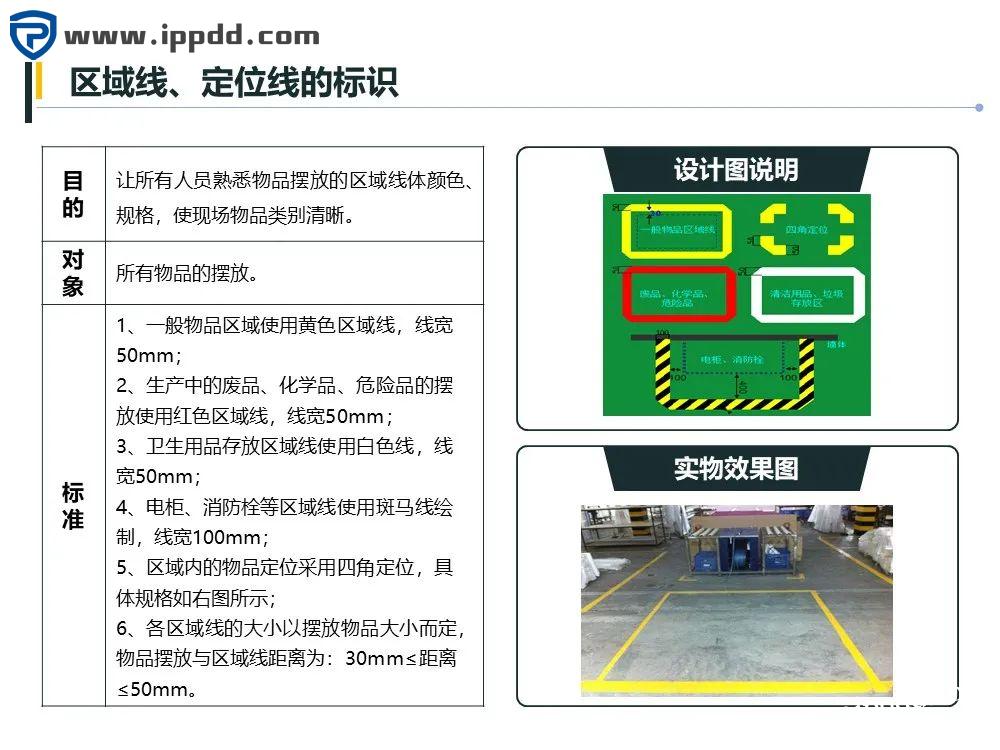

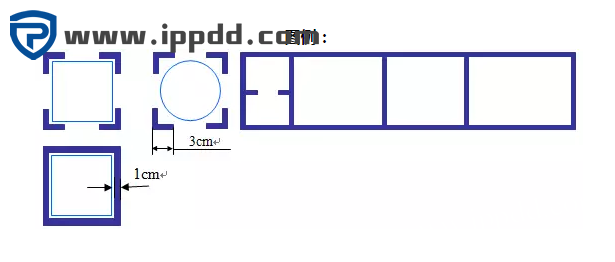

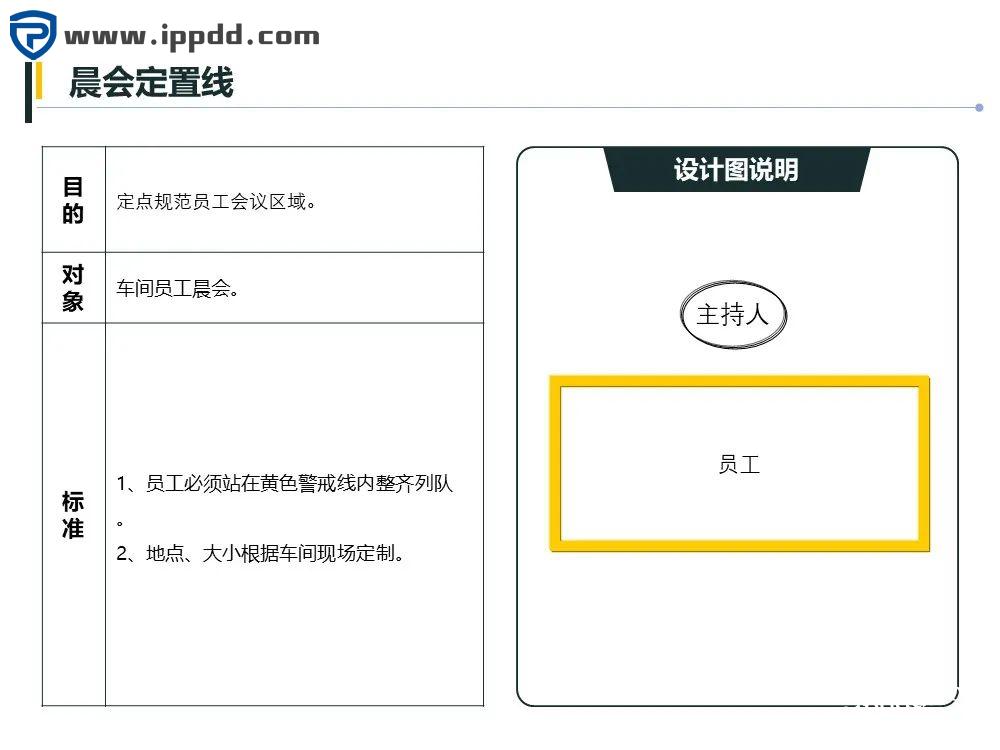

2)定位线

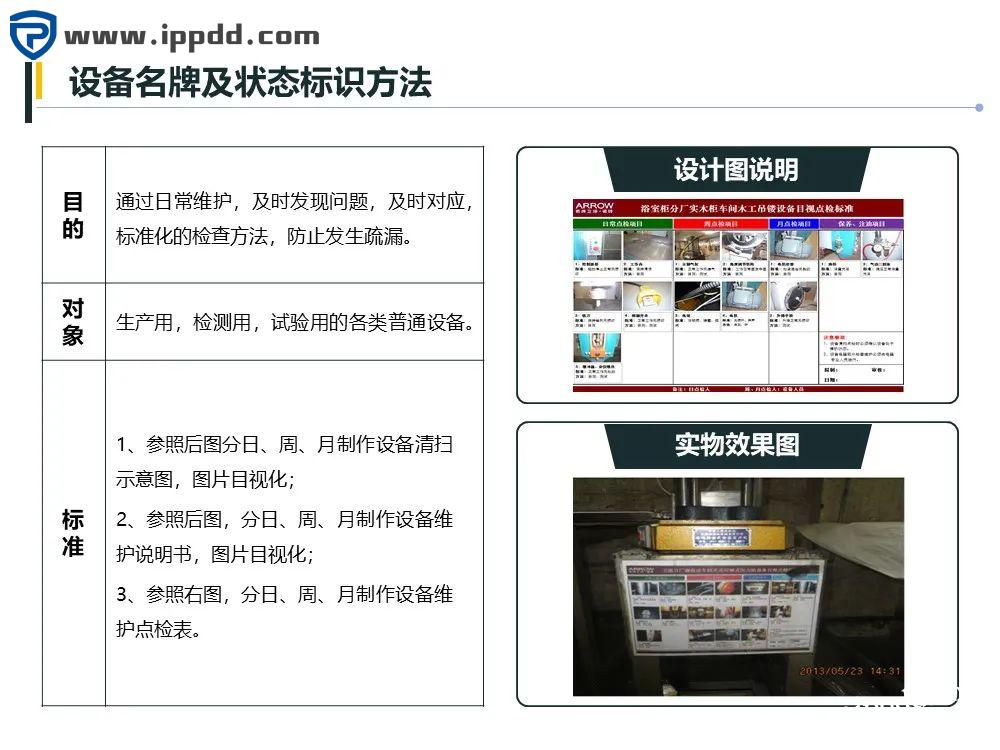

A类:设备的定位

所有设备与工作台的定位均用黄色四角定位线,工作台的四角定位线的内空部分注明“XX工作台/设备”字样。

车间划线及标识管理标准

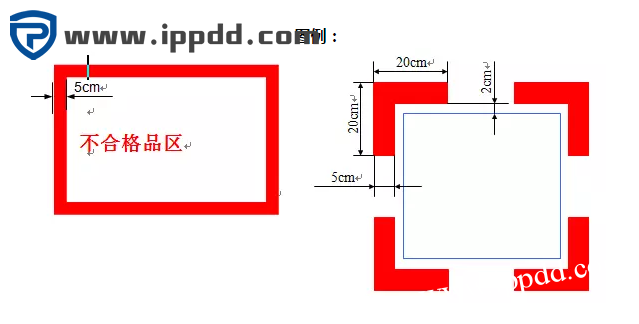

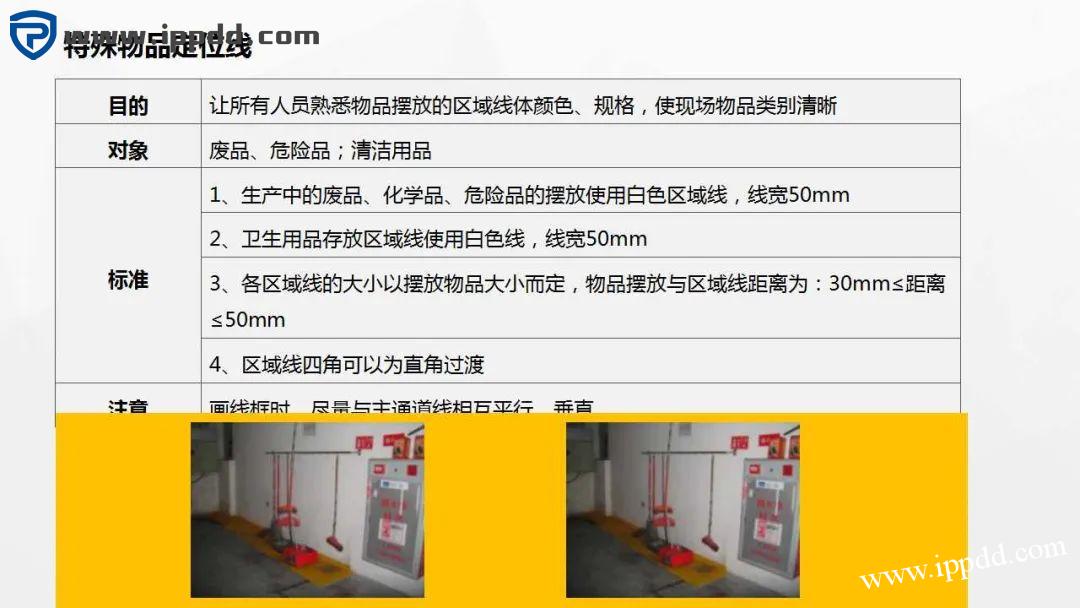

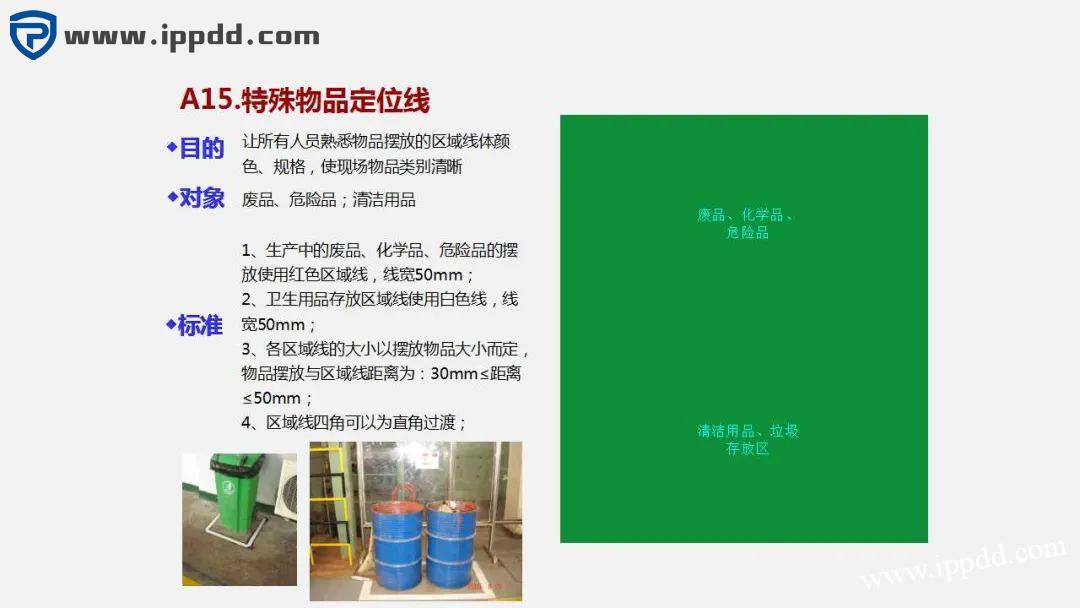

B类:不良品区(废弃物的回收桶、箱、不良品放置架)定位

用红色线,如果定位范围小于40cm×40cm,则直接采用封闭实线框定位;

车间划线及标识管理标准

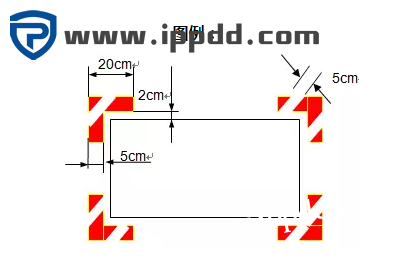

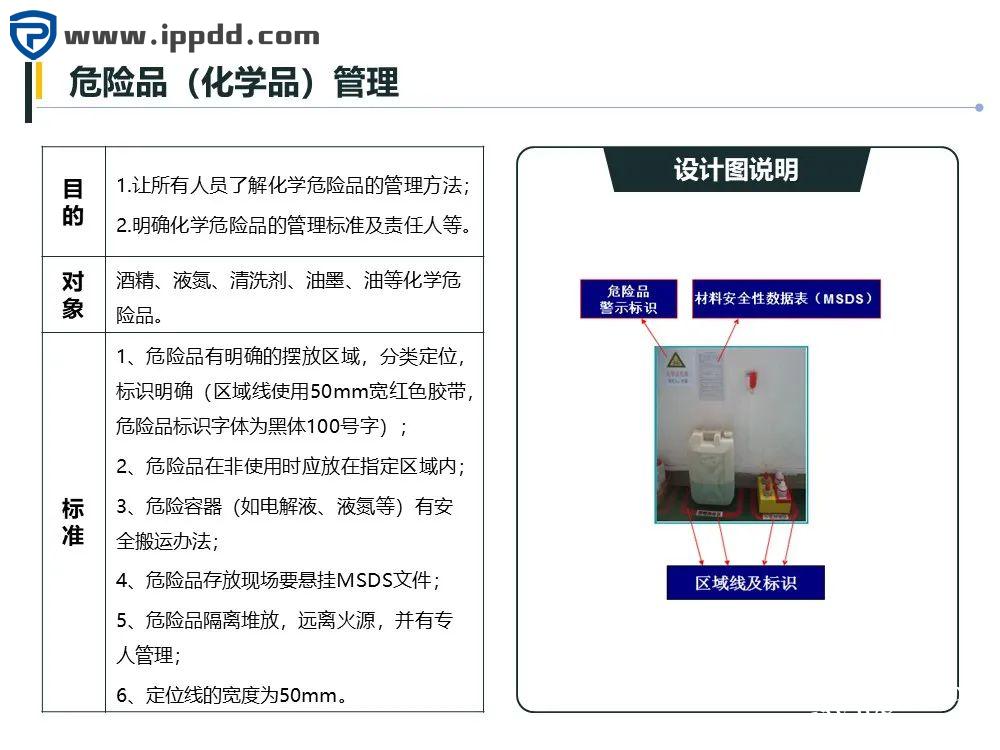

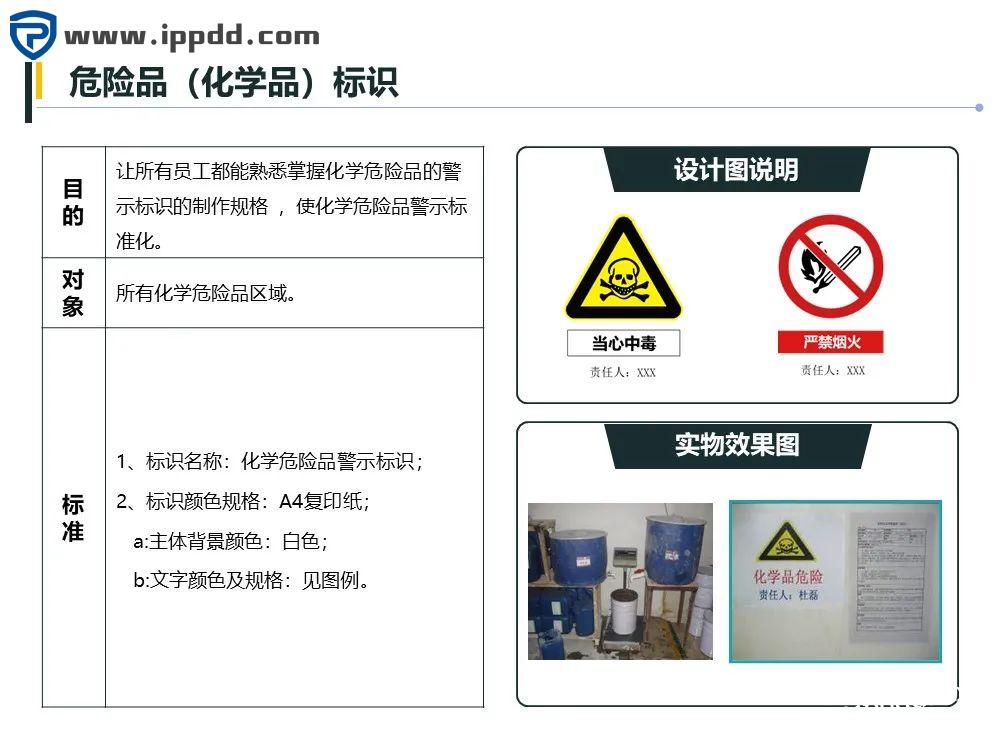

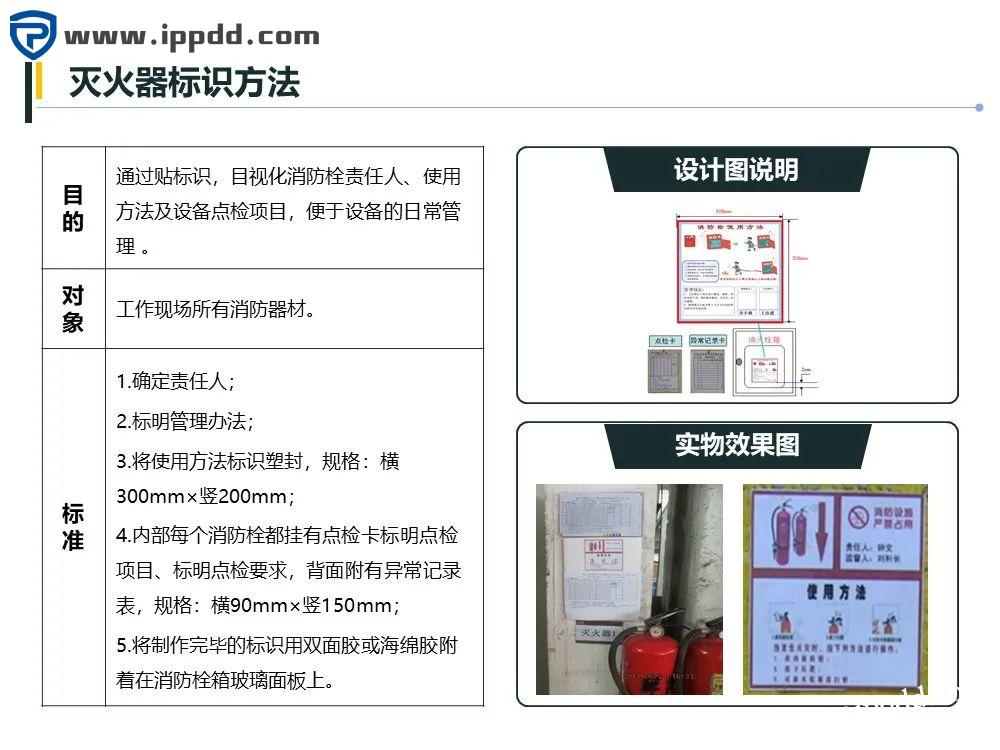

C类:消防器材、油类、化学品等危险物品的的定位

使用红白警示定位线;

车间划线及标识管理标准

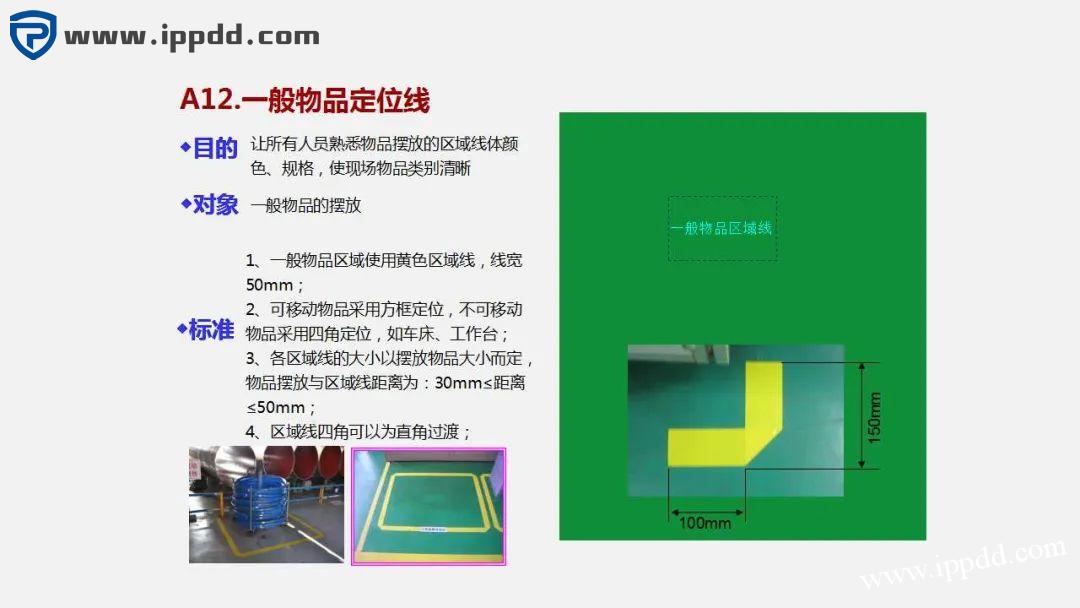

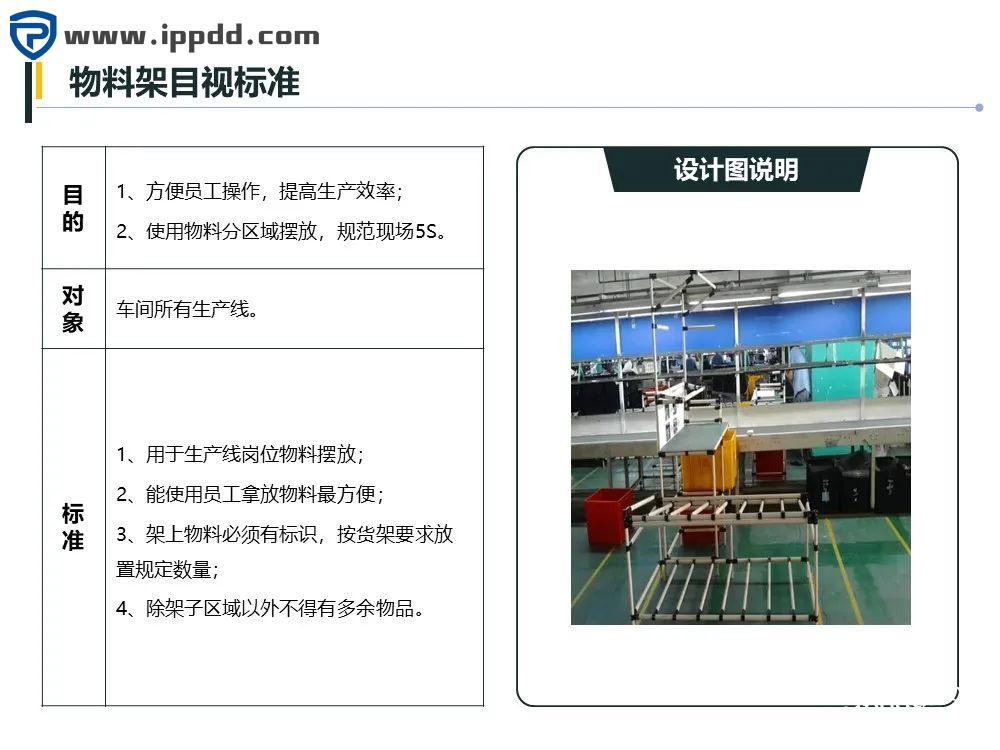

D类:物料码放架与形状规则的常用物品、所有可以移动或容易移动的设备的定位

使用黄色四角定位线;

车间划线及标识管理标准

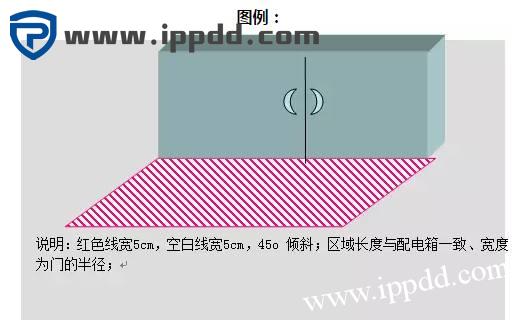

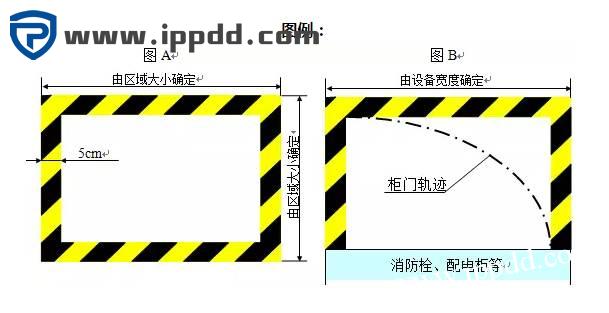

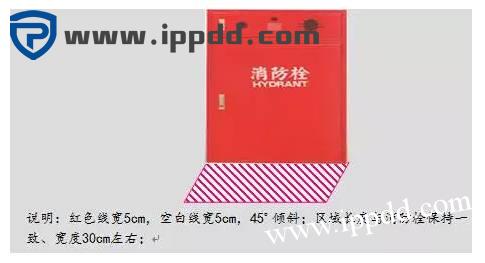

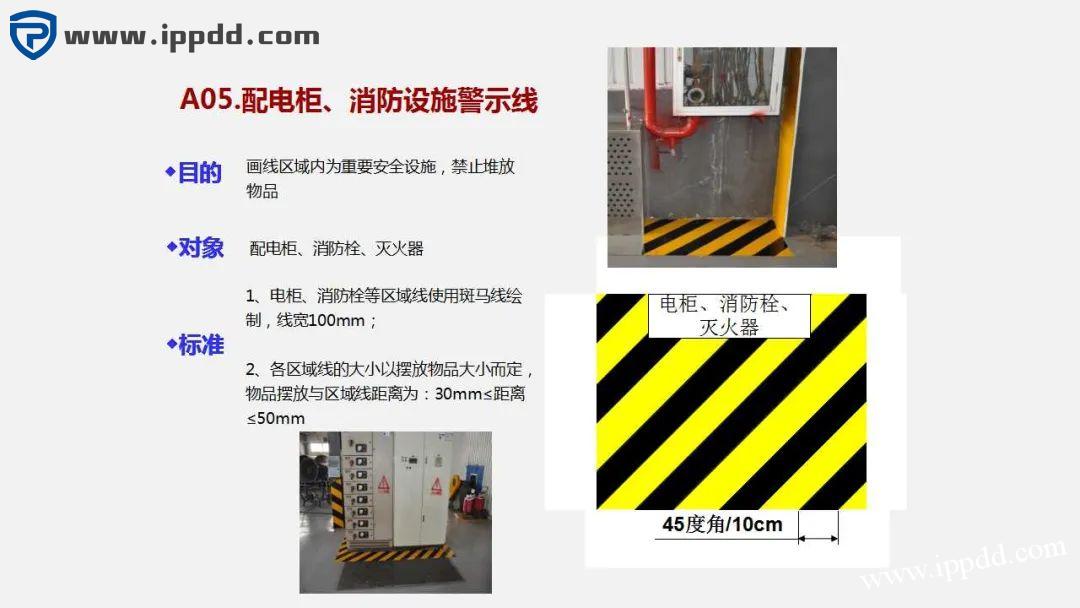

E类:消防栓、配电柜等禁放物品的开门区域处的定位

使用黄白相间的斑马式填充线;

车间划线及标识管理标准
车间划线及标识管理标准

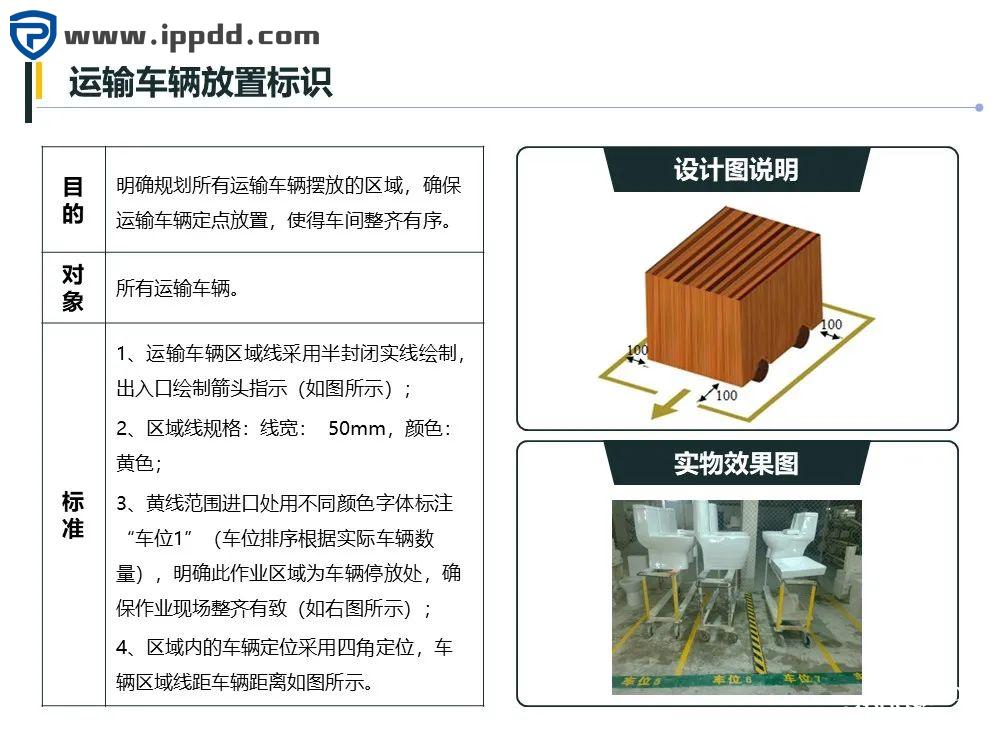

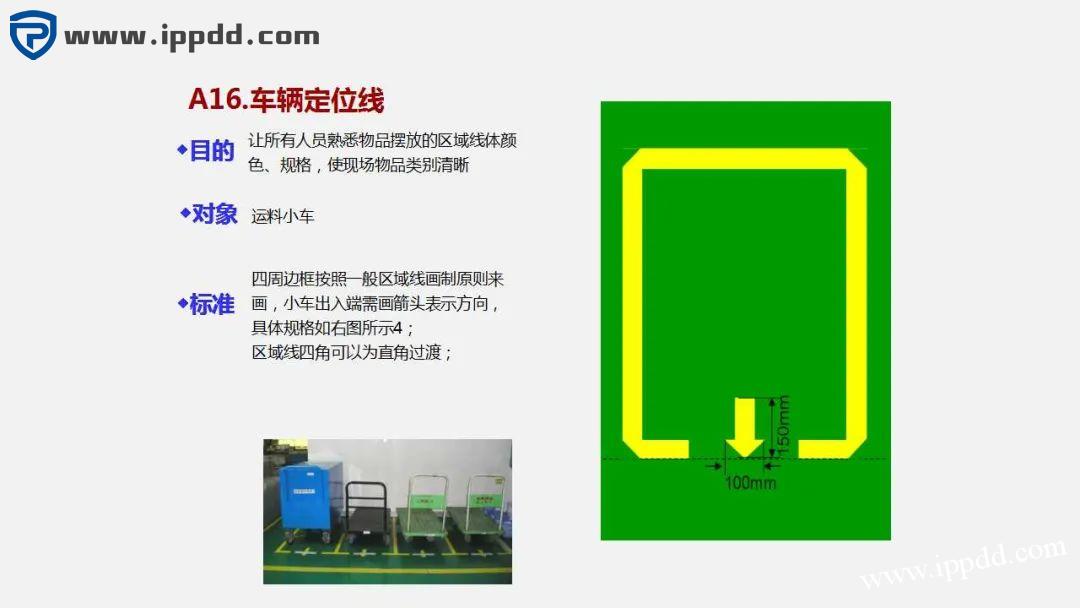

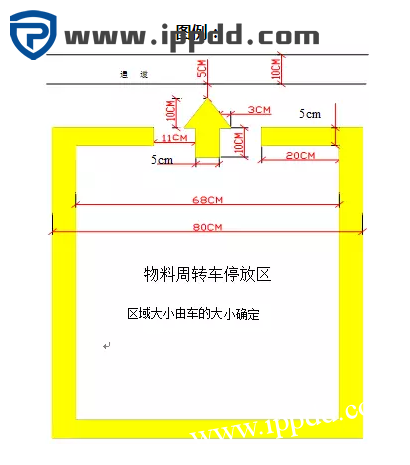

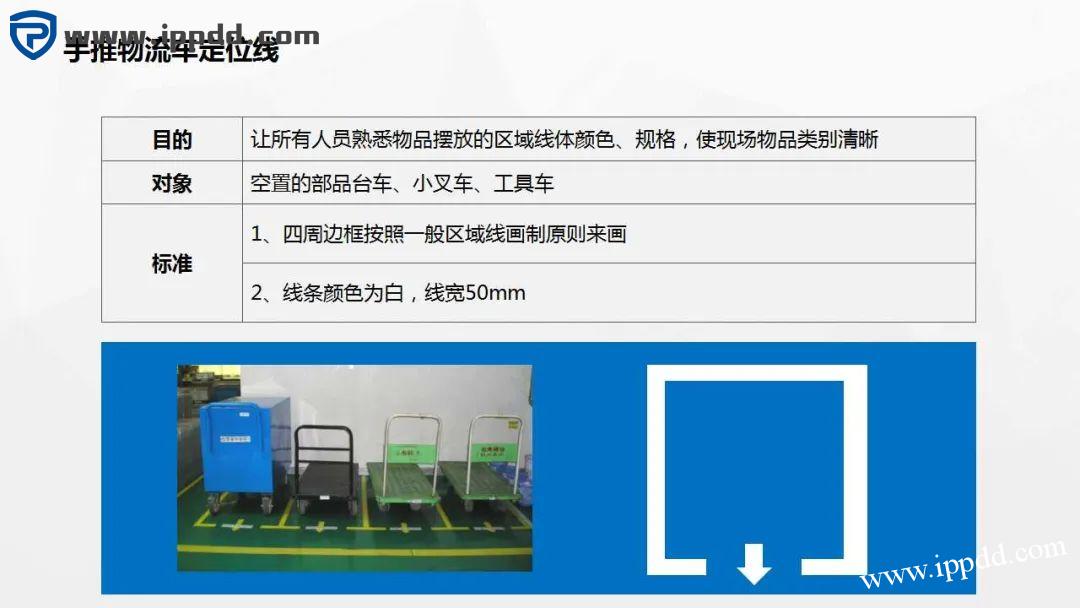

F类:移动式设备的定位(如液压叉车、电动叉车、物料周转车等)

使用黄线四周定位线,并标明起动方向;

车间划线及标识管理标准

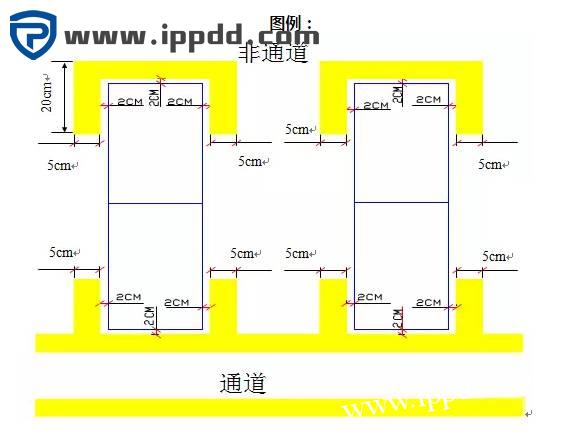

G类:货架的定位

车间划线及标识管理标准

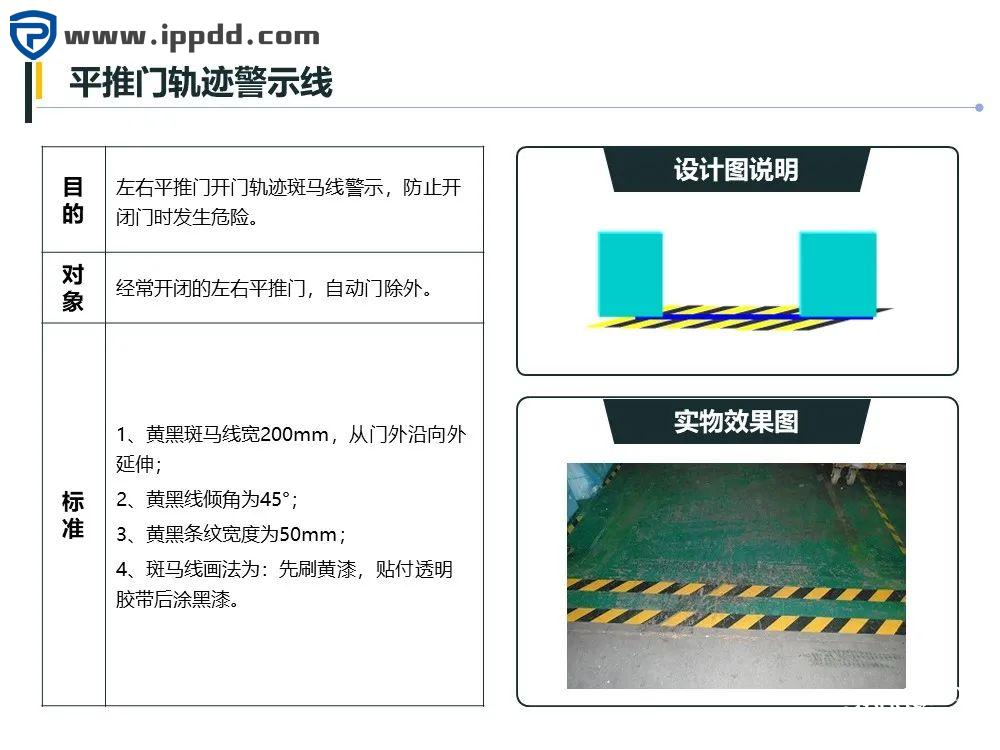

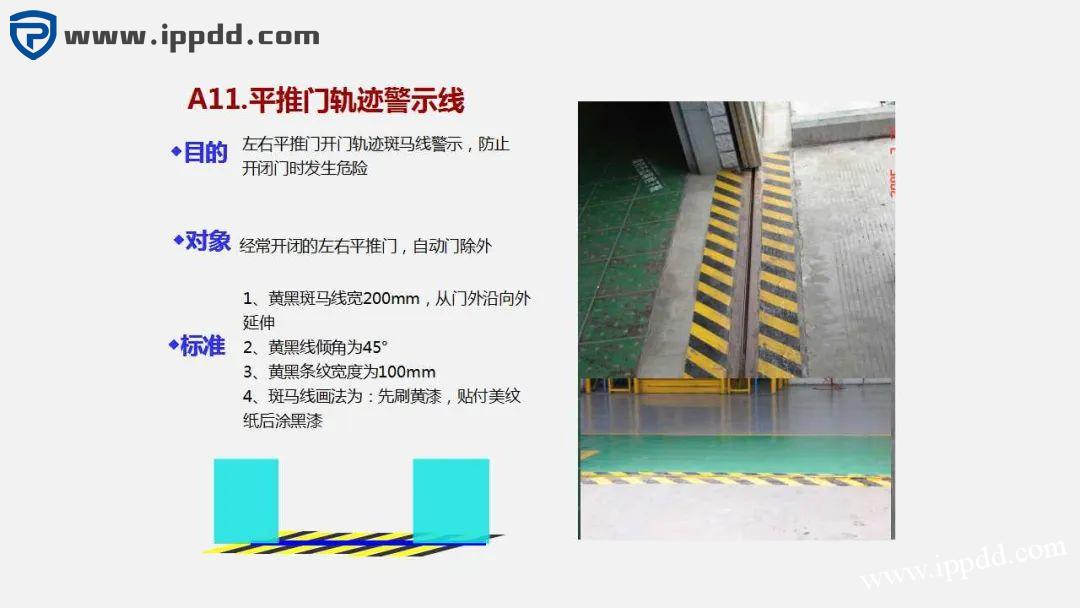

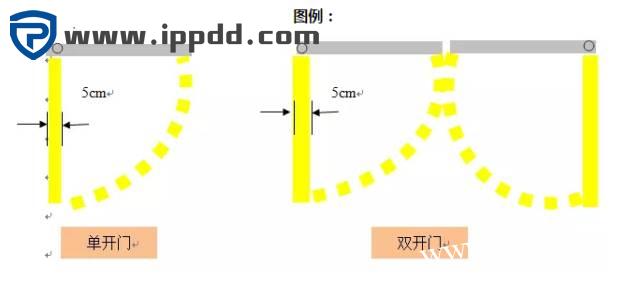

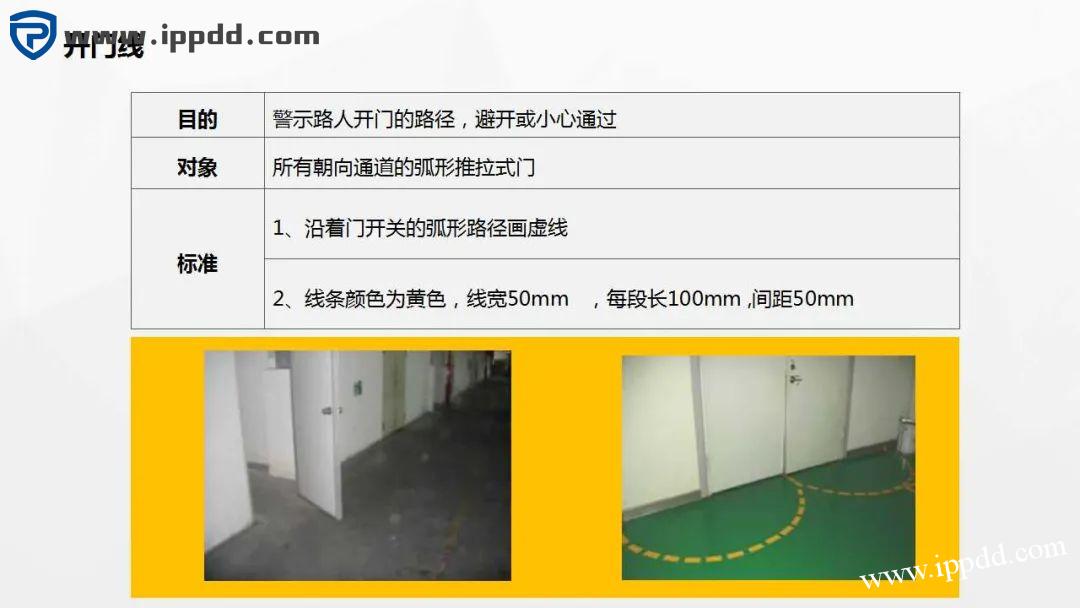

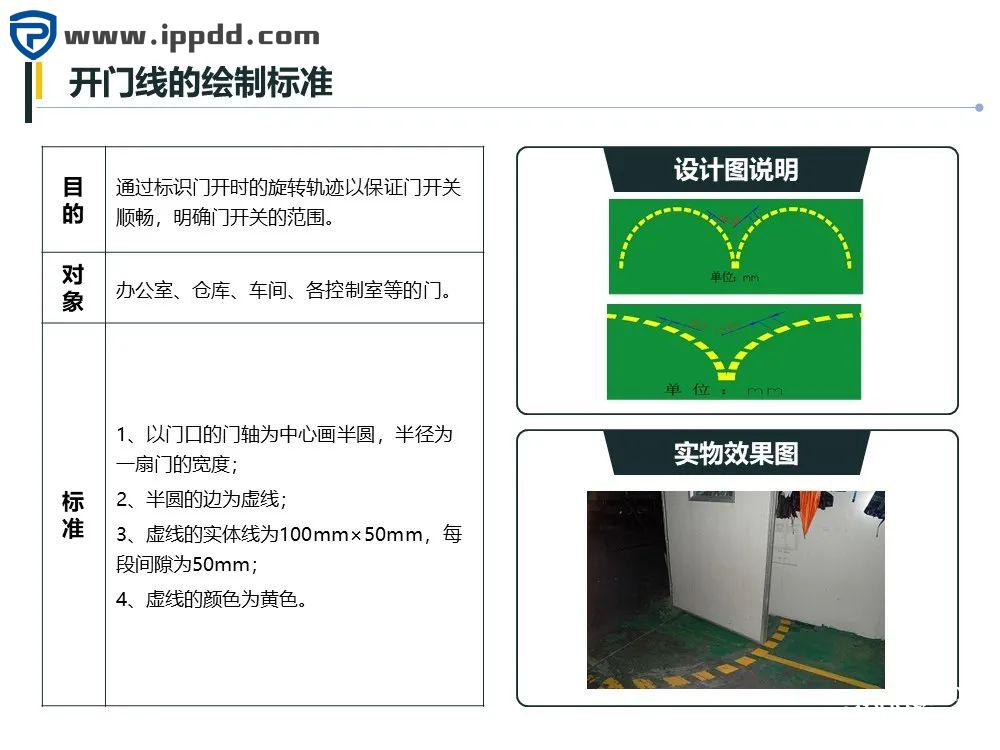

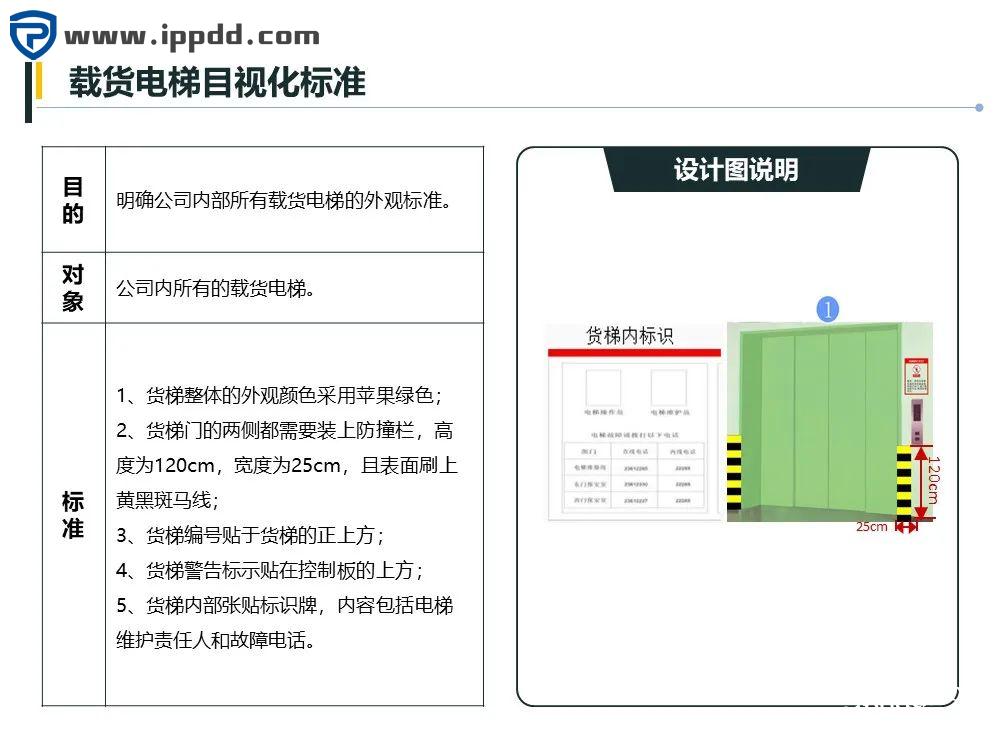

H 类:门开闭线

车间划线及标识管理标准

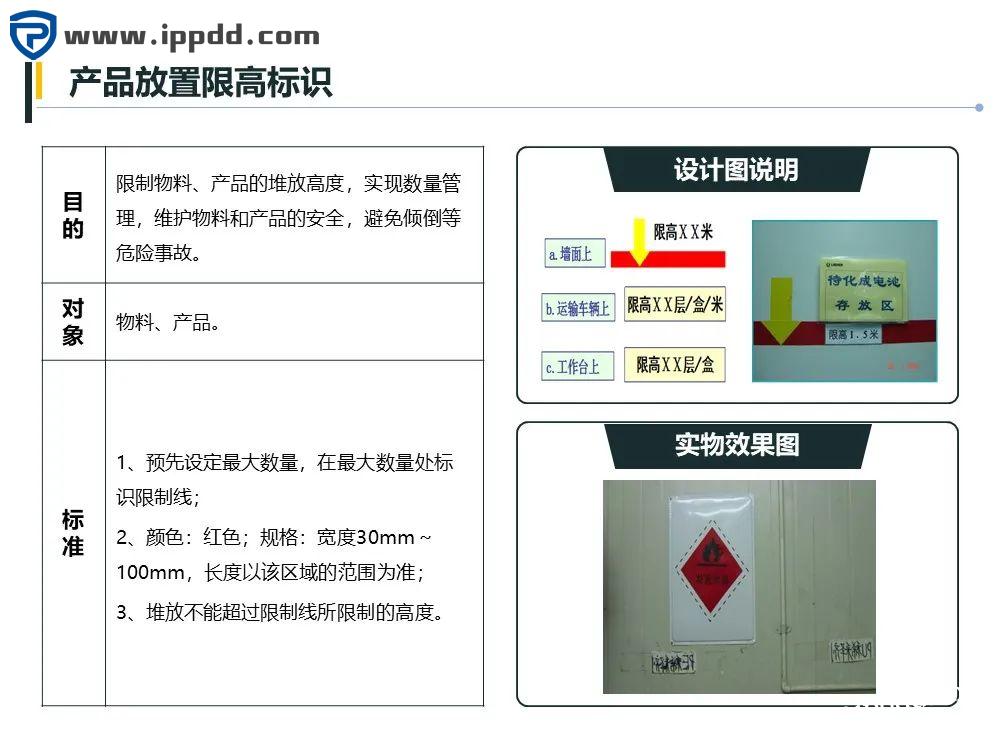

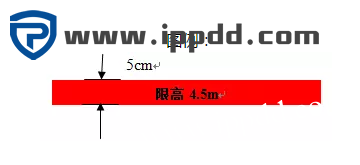

I 类:限高线

车间划线及标识管理标准

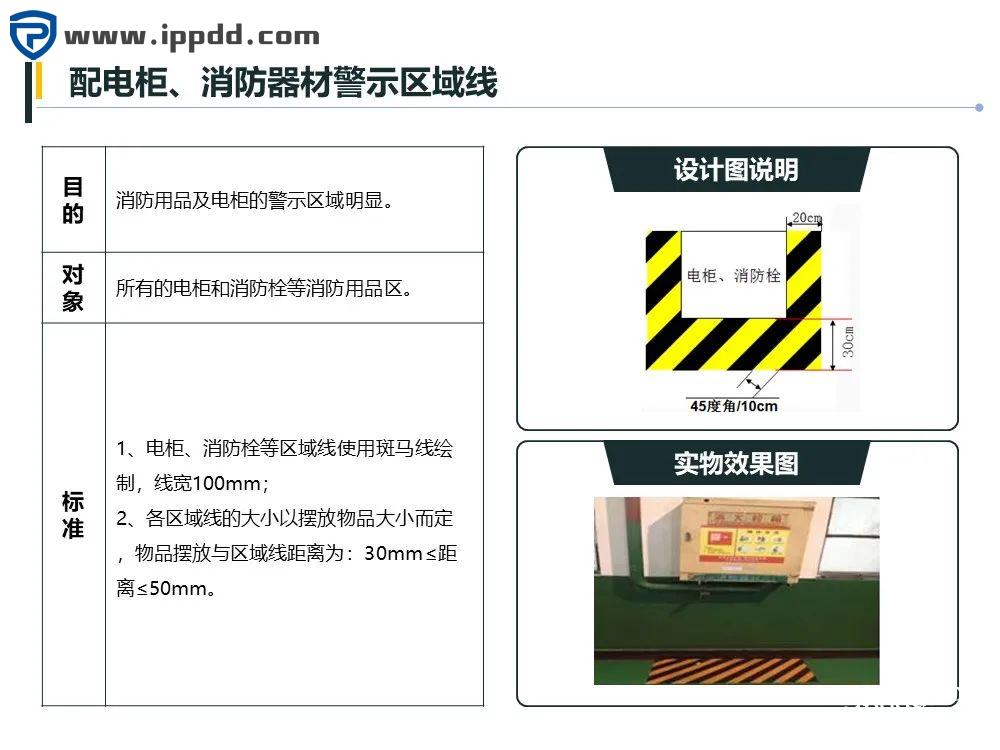

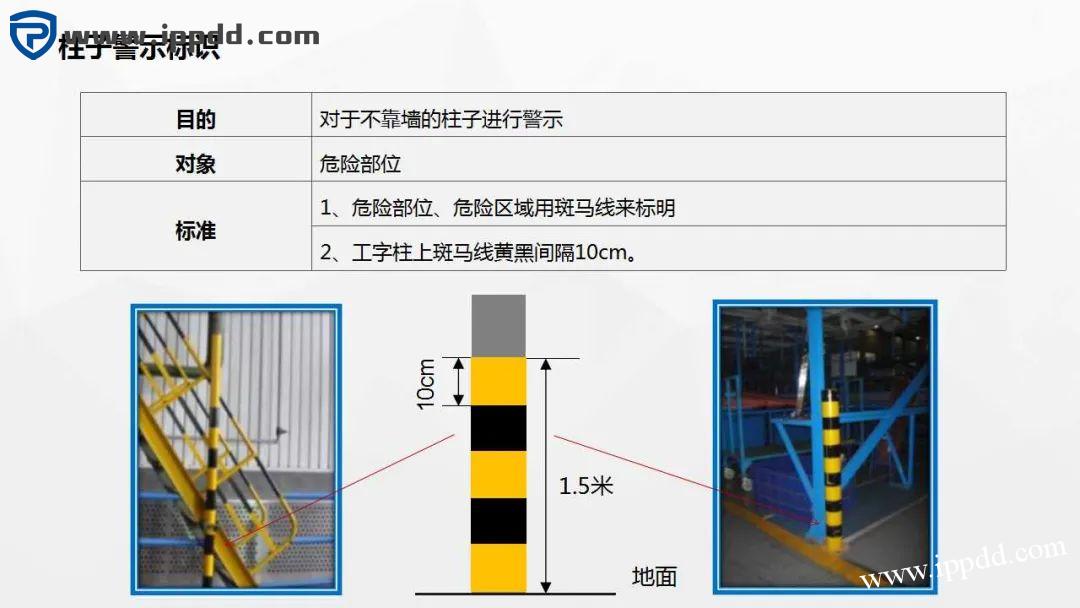

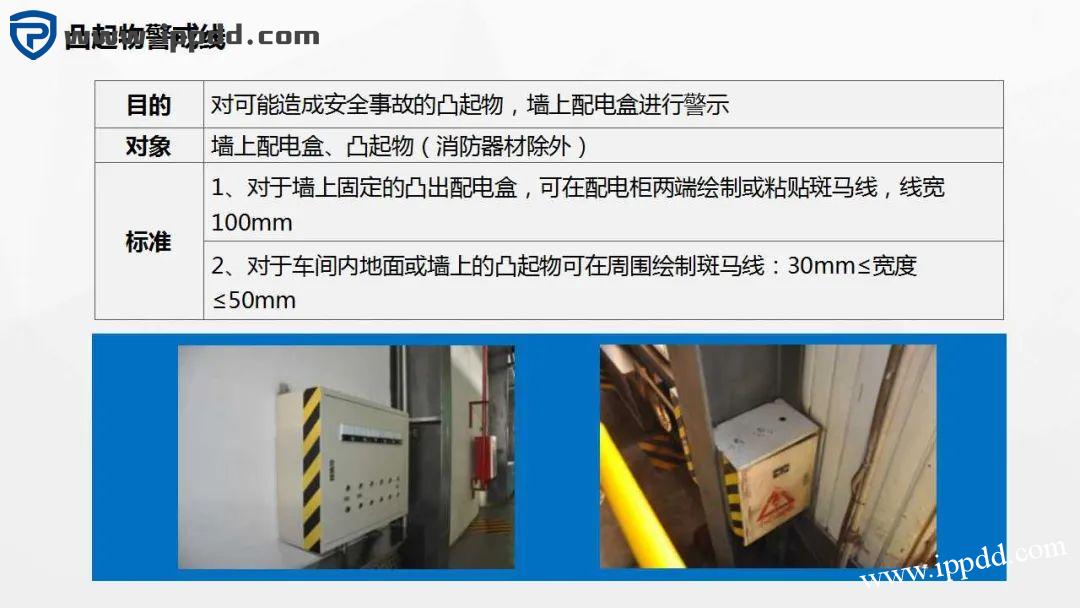

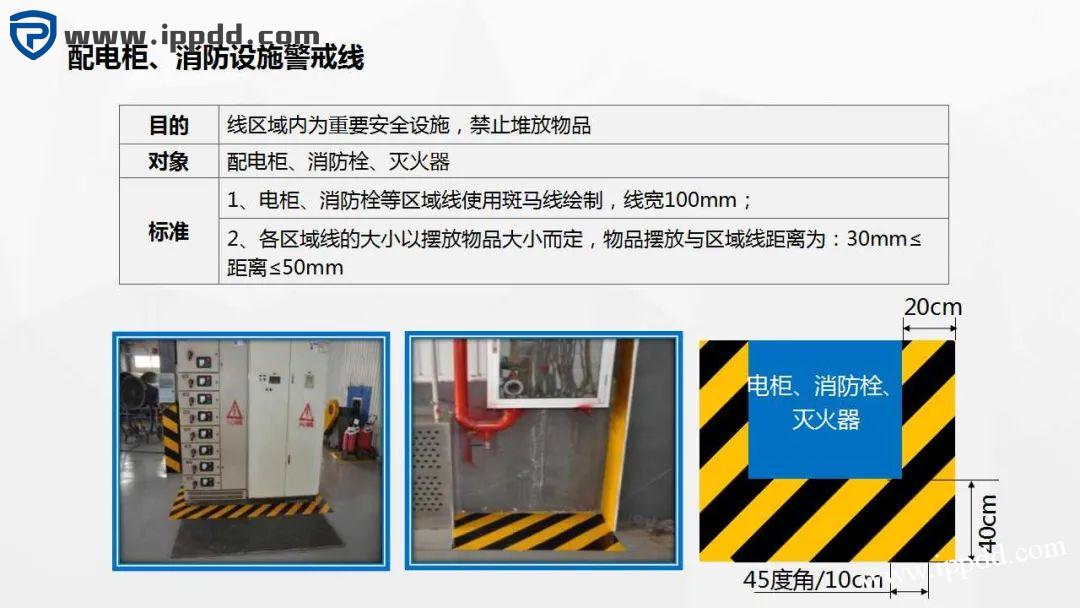

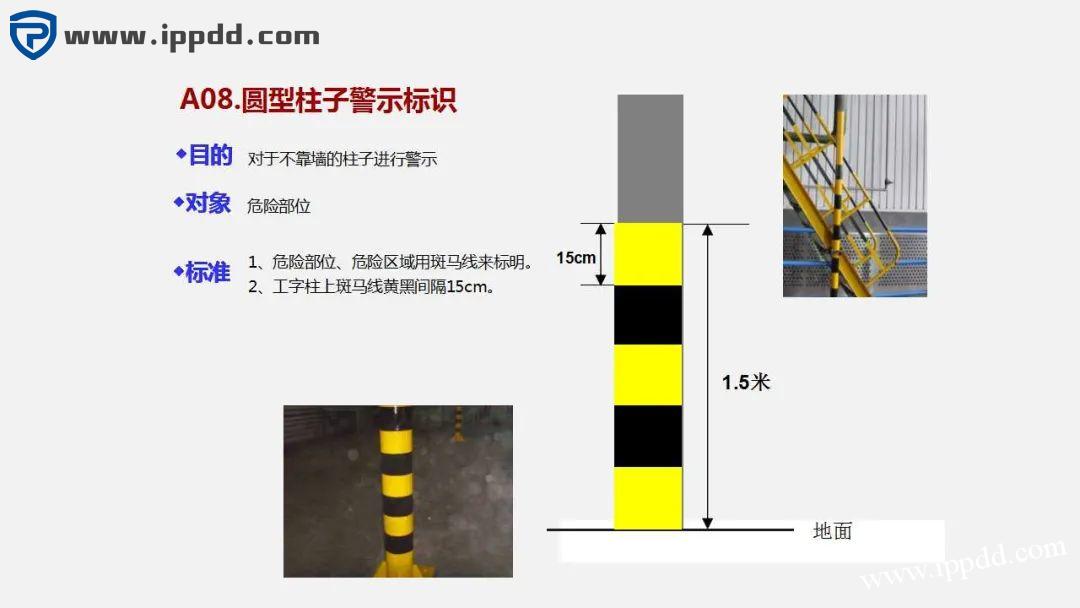

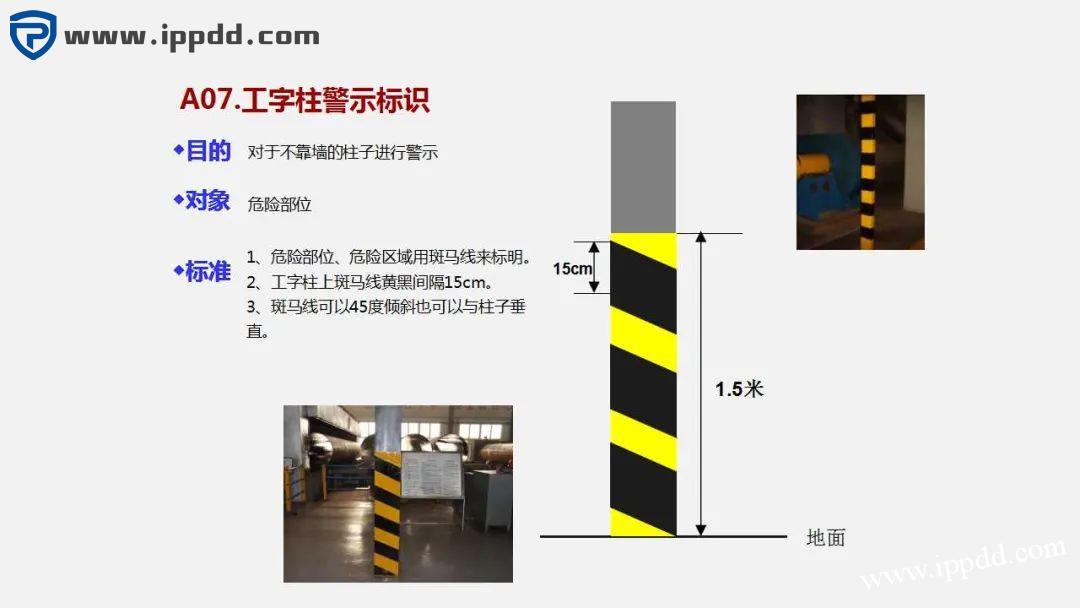

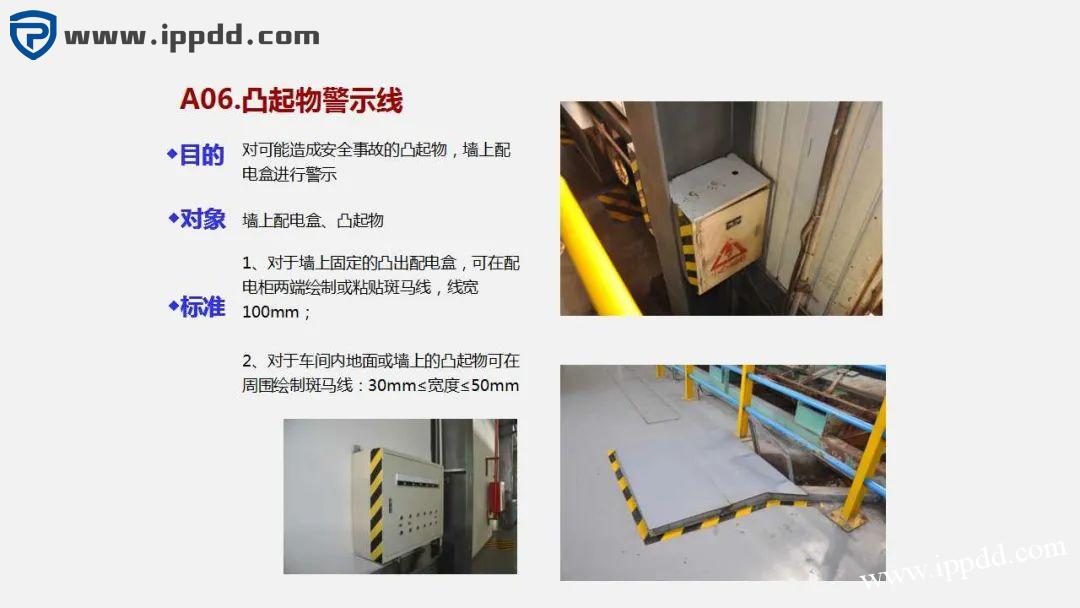

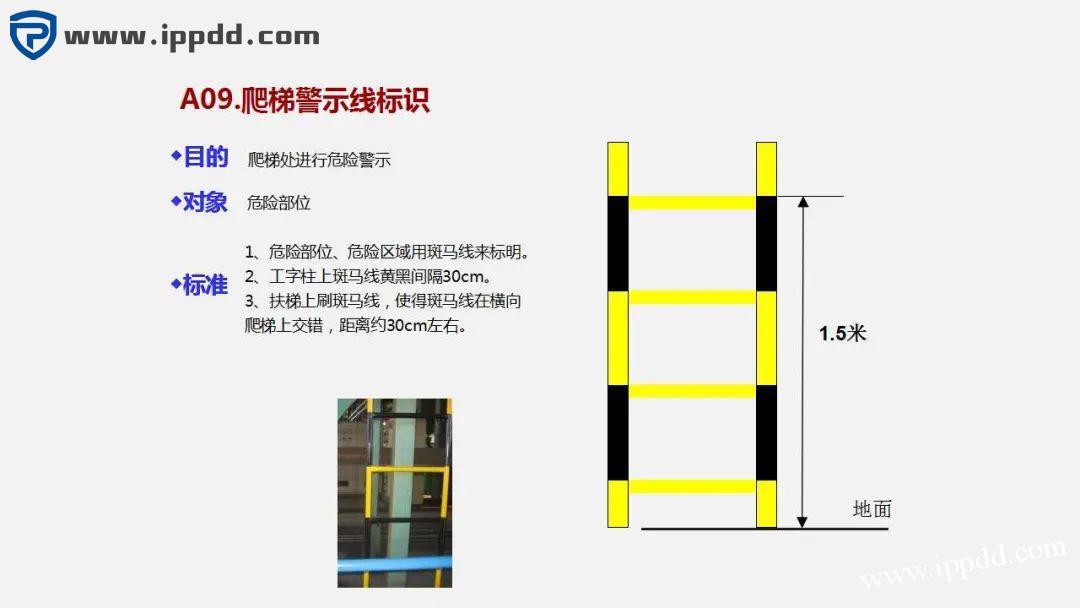

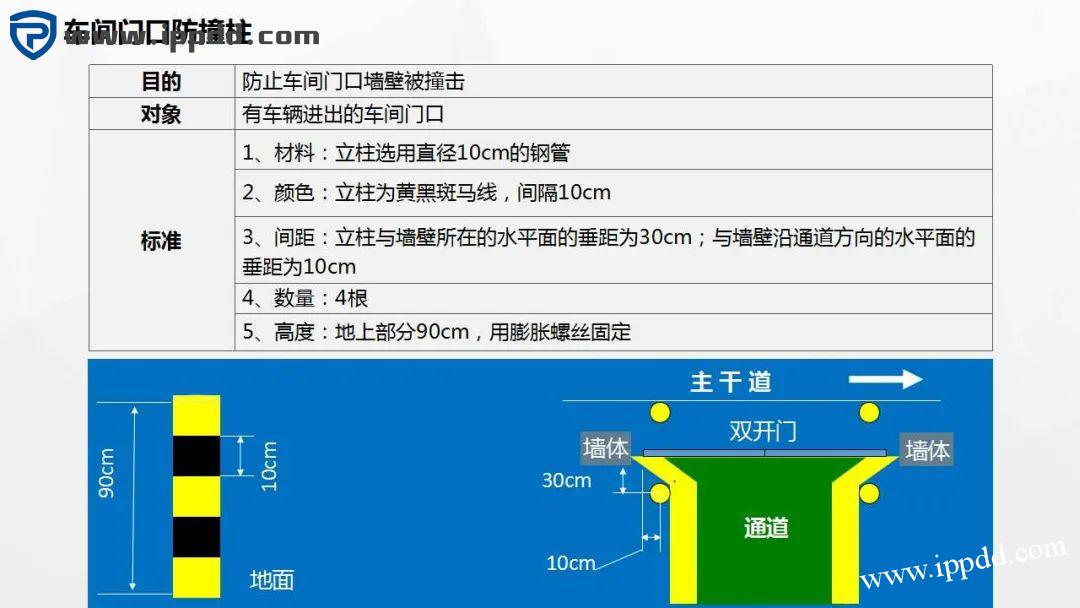

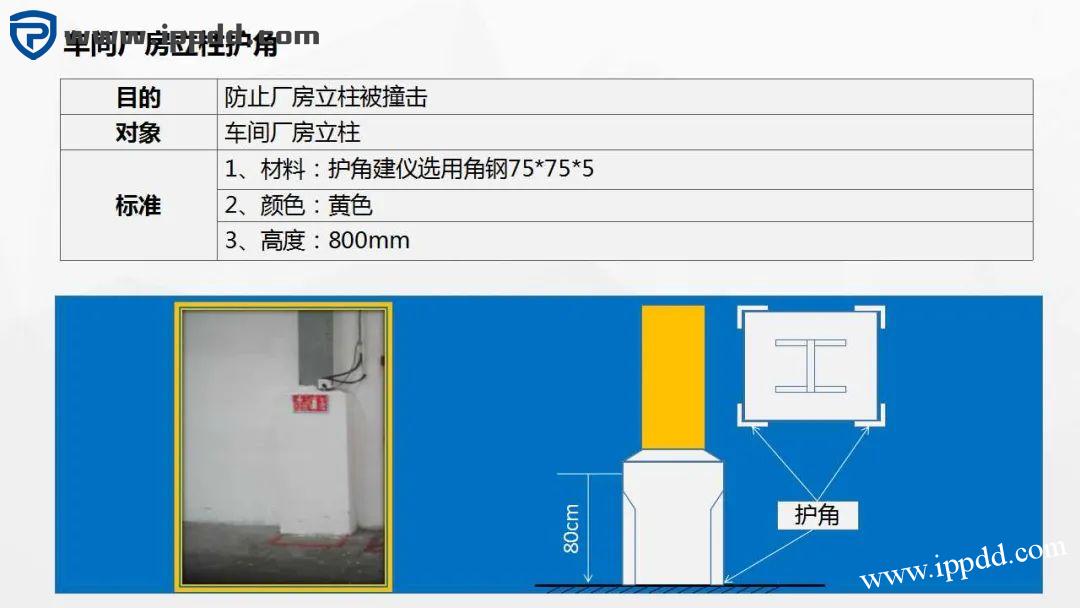

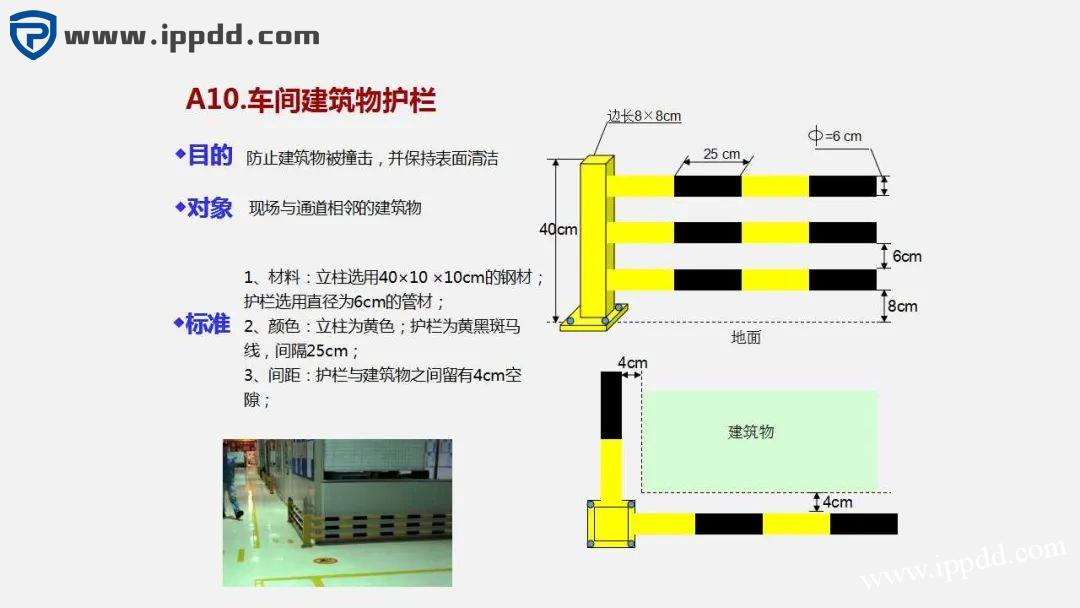

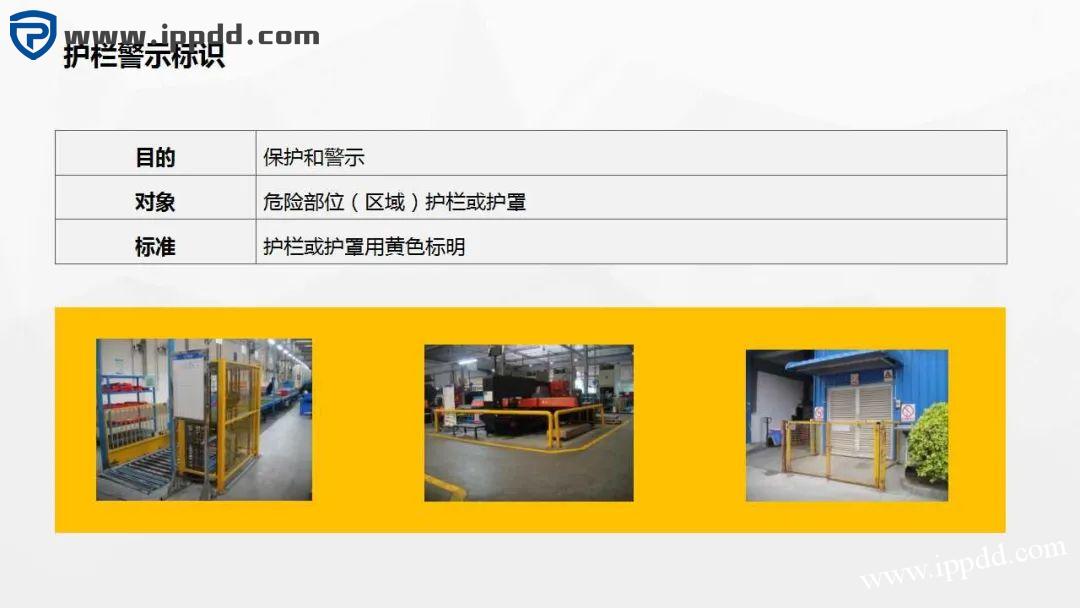

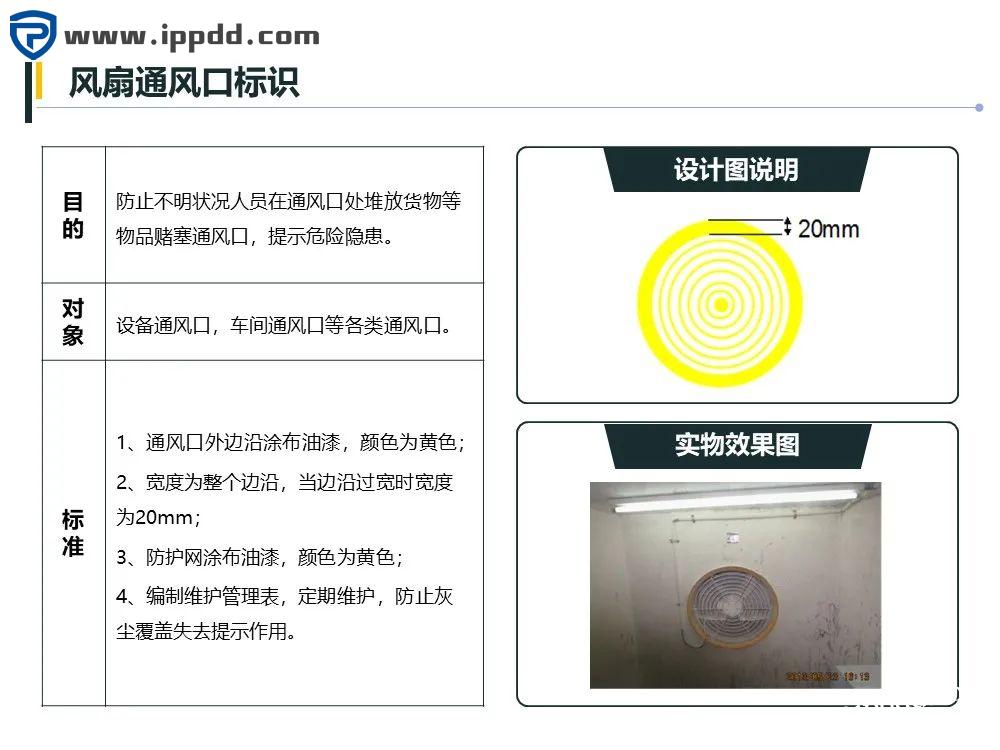

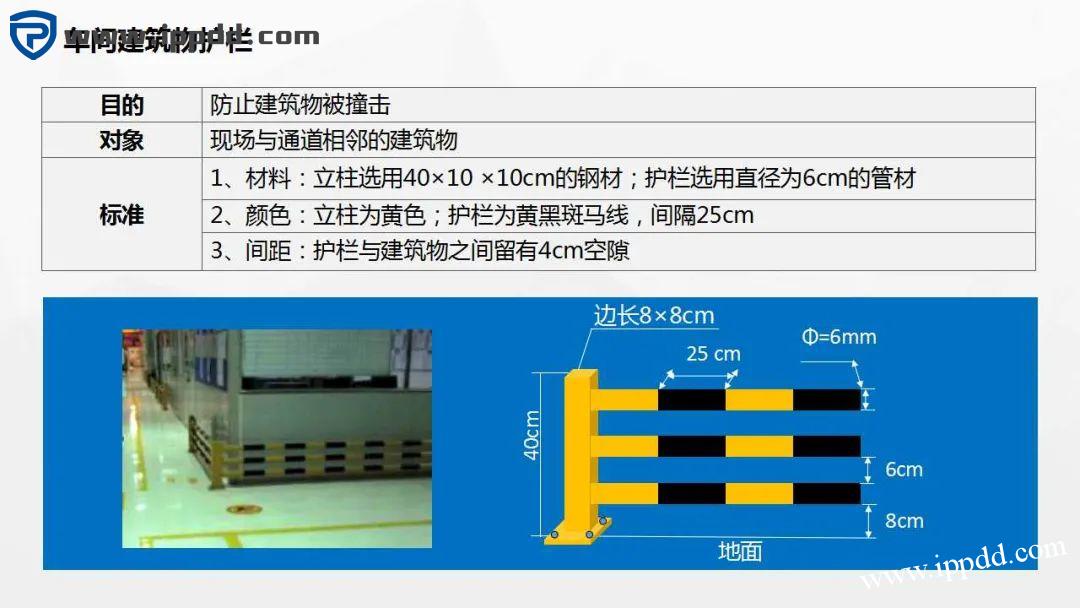

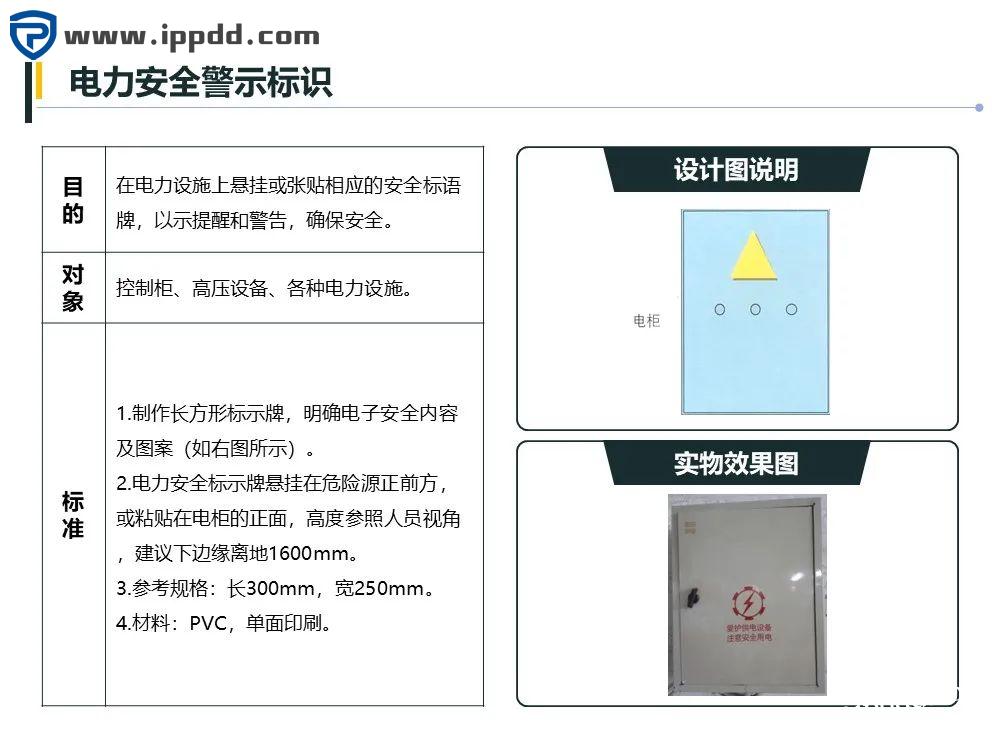

J类:警示范围线

设置在墙面的消防栓;配电柜、配电箱、电气控制柜等;提醒作业操作注意的区域、提醒行走注意的区域、提醒碰头的部位等;

车间划线及标识管理标准

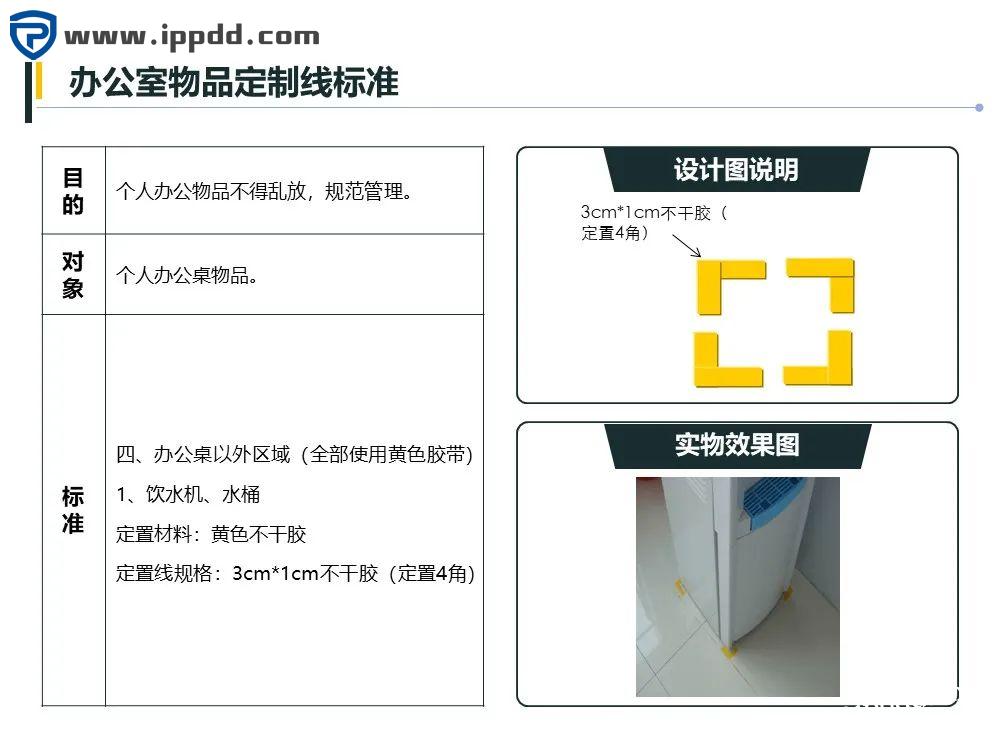

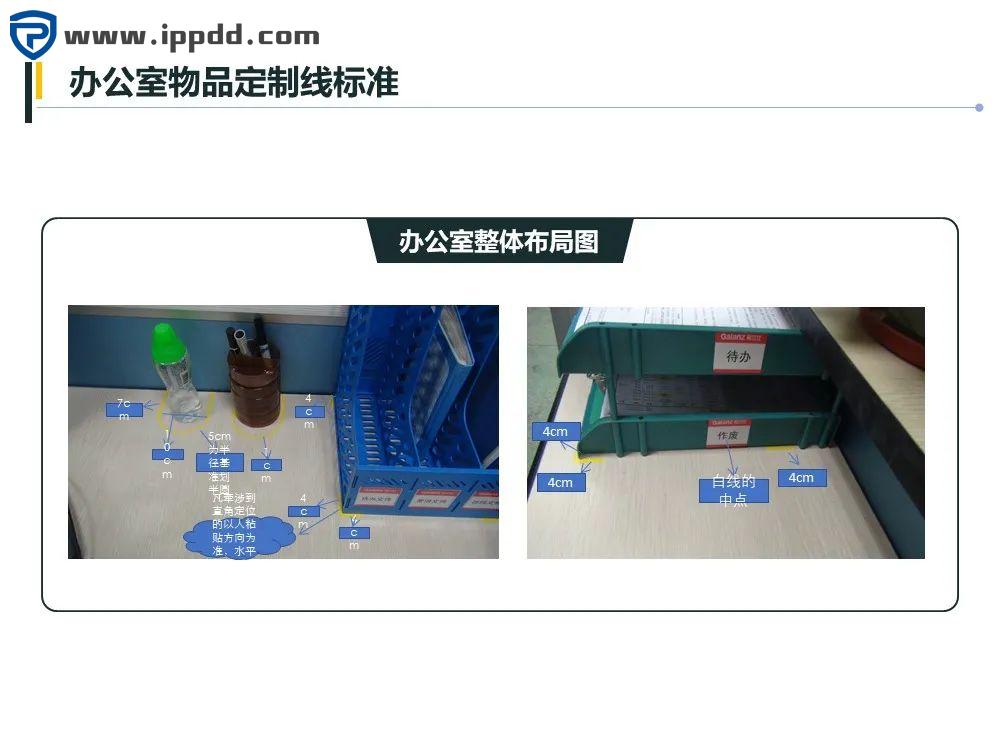

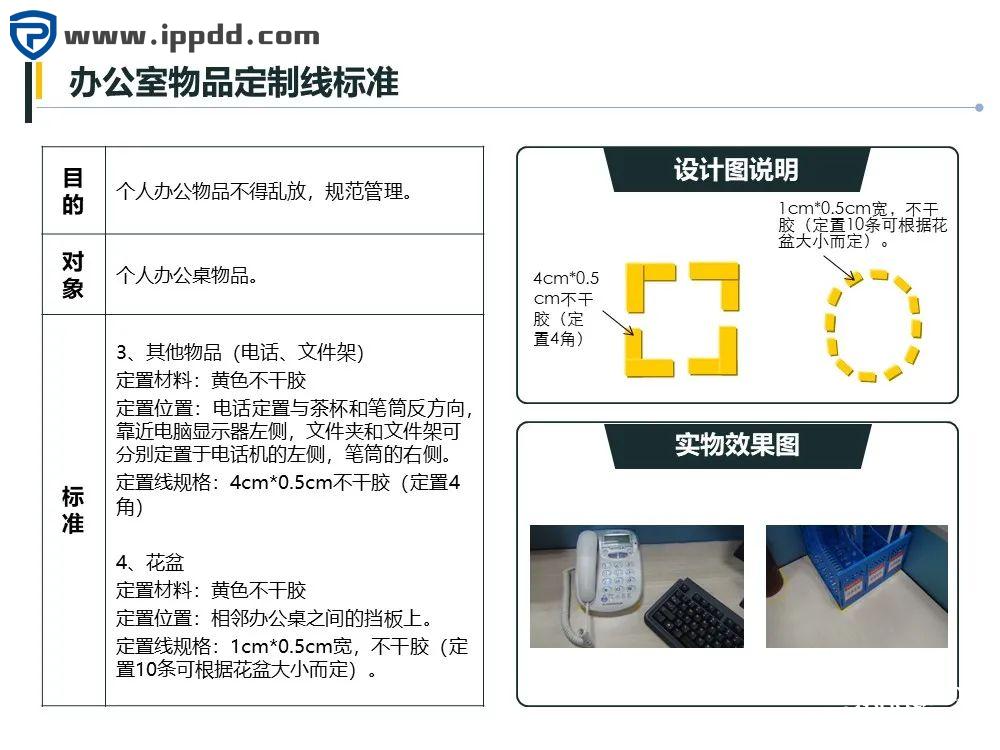

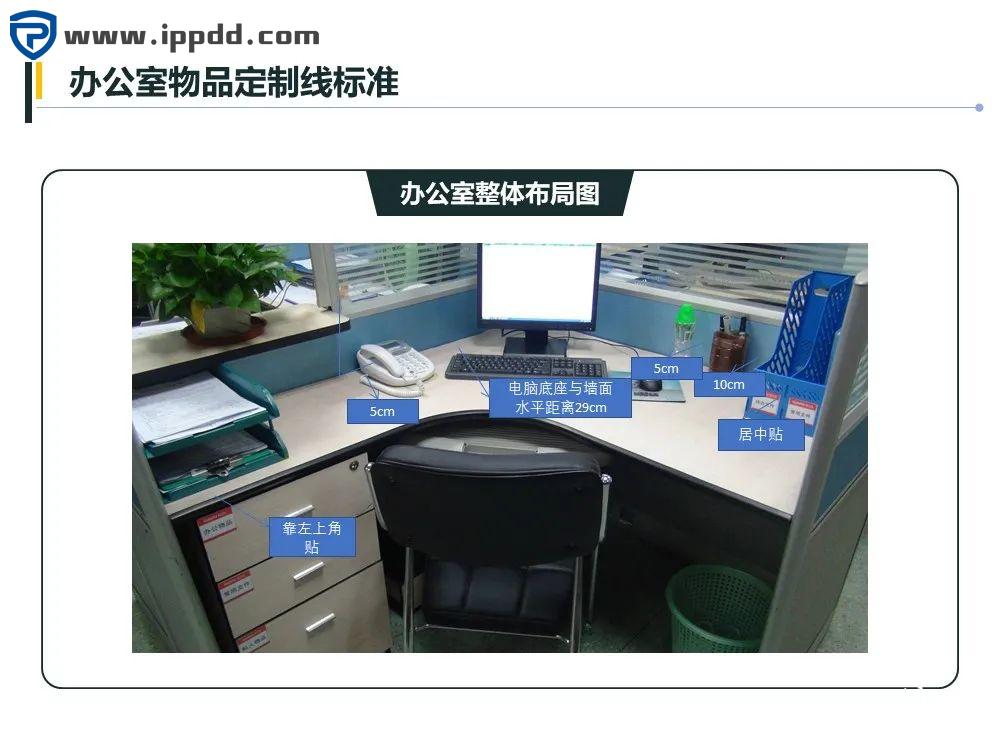

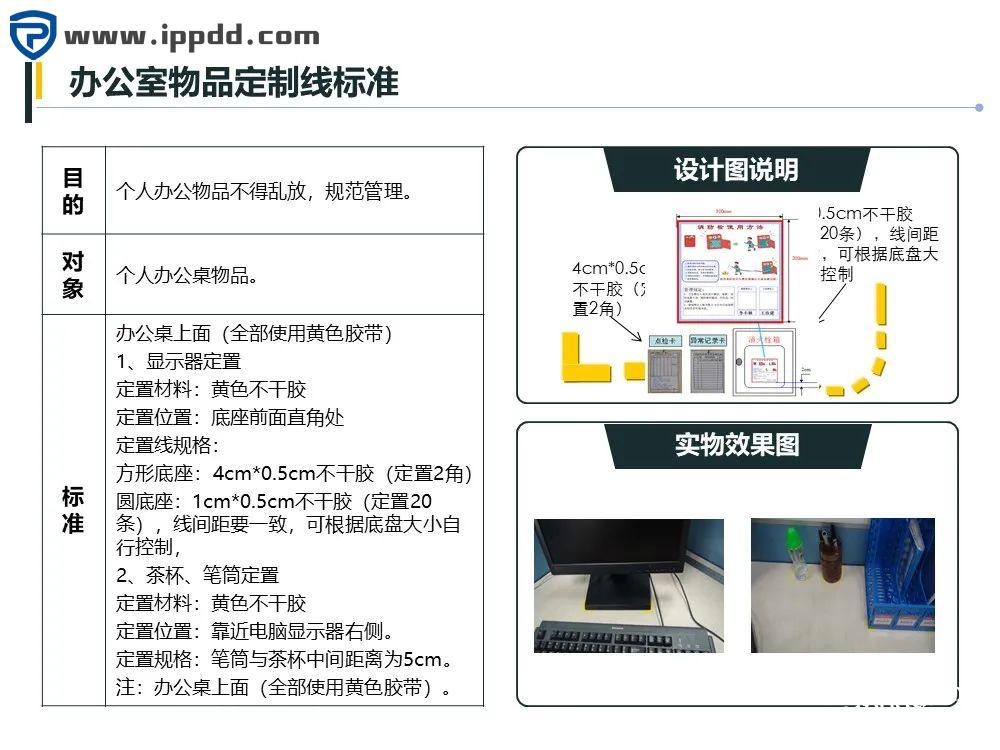

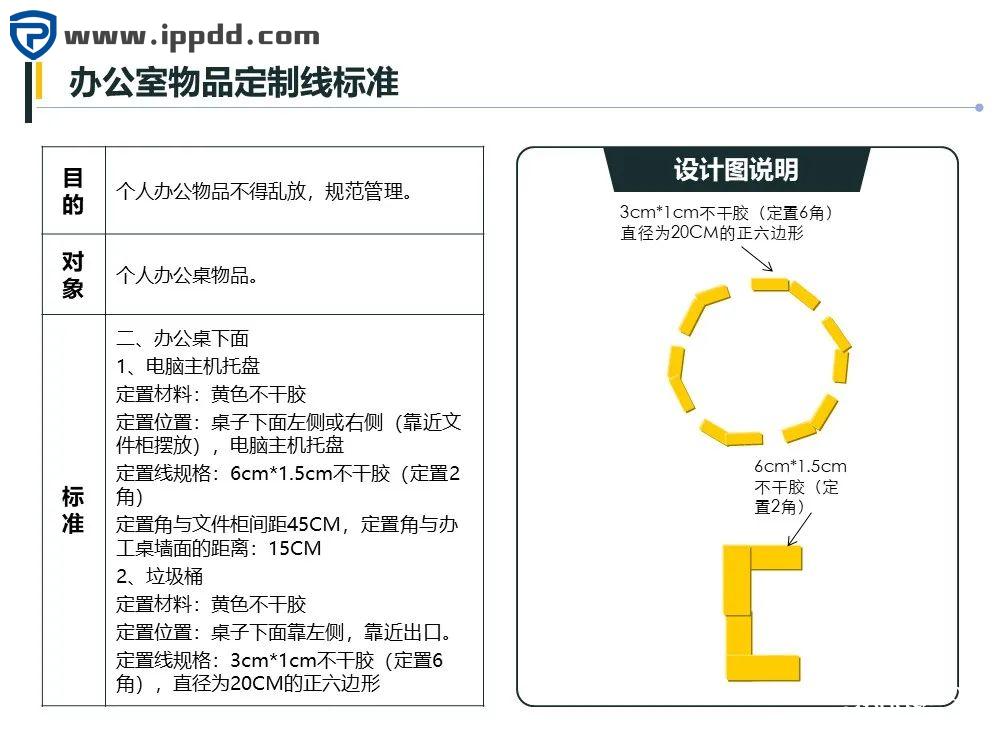

K类:台面物品定位

待加工零件、已加工零件、作业工具,检查工具、记录表、小物盒;

车间划线及标识管理标准
2

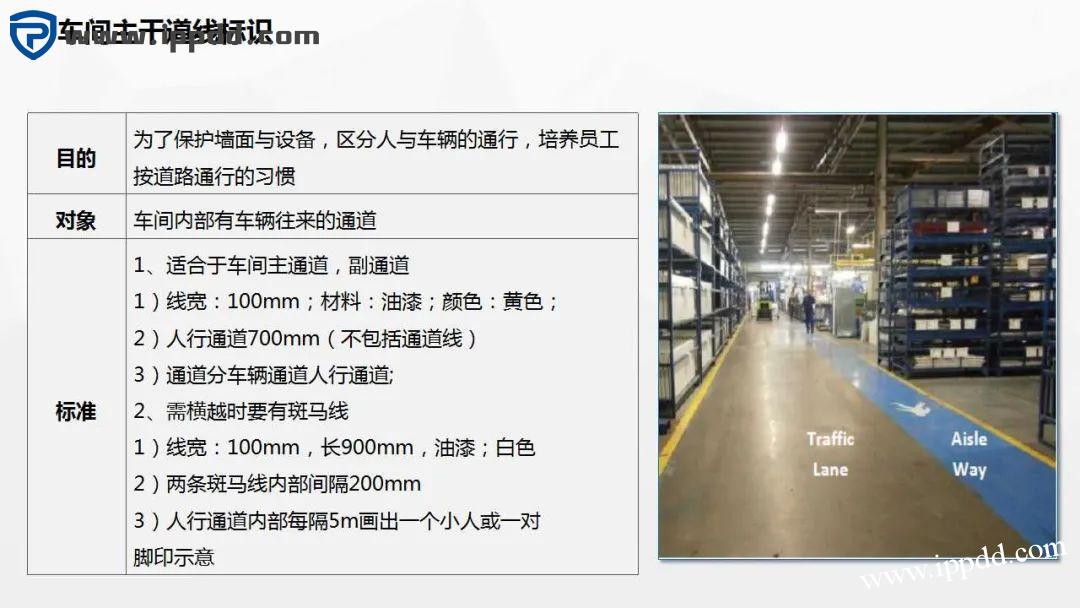

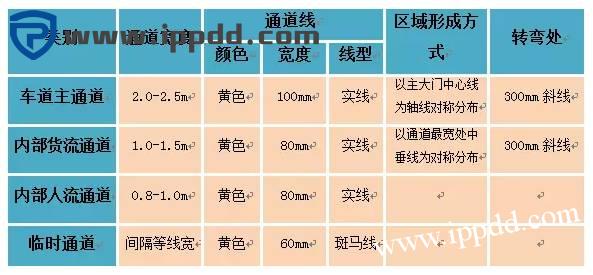

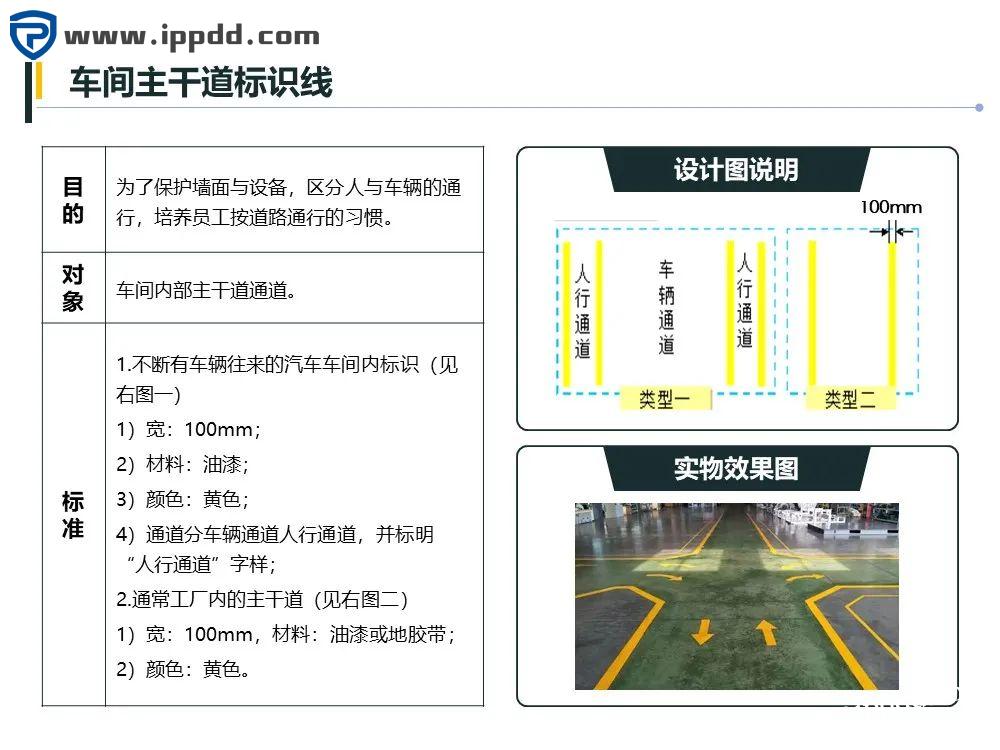

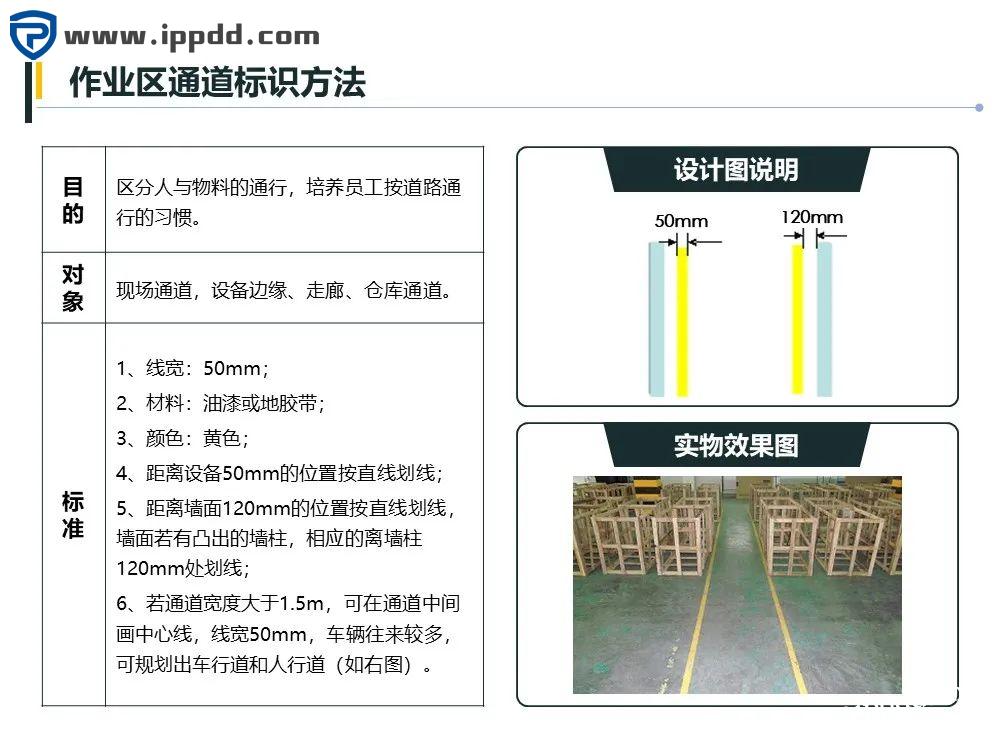

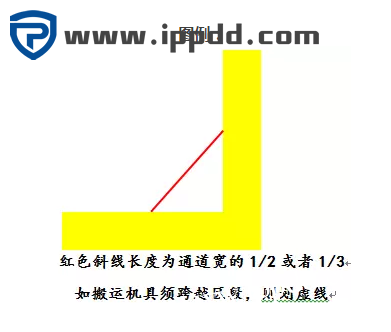

通道划线
车间划线及标识管理标准
车间划线及标识管理标准
3

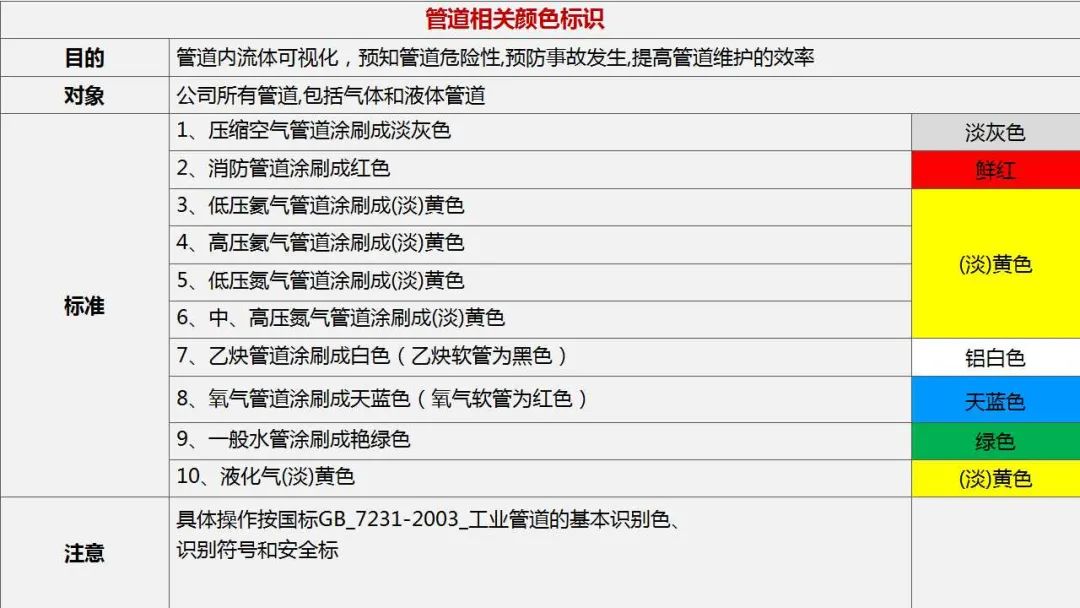

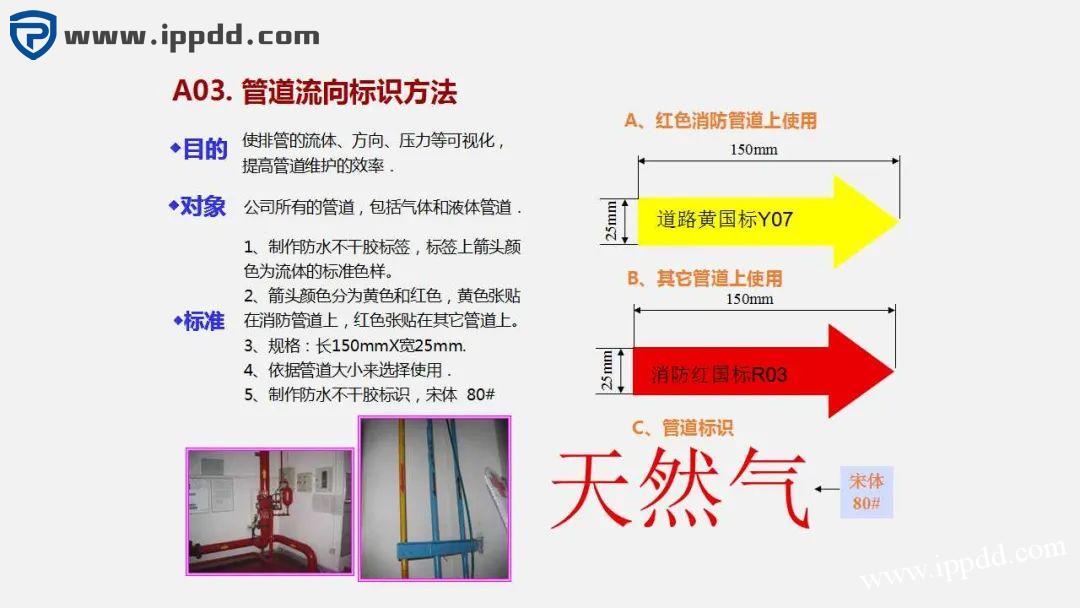

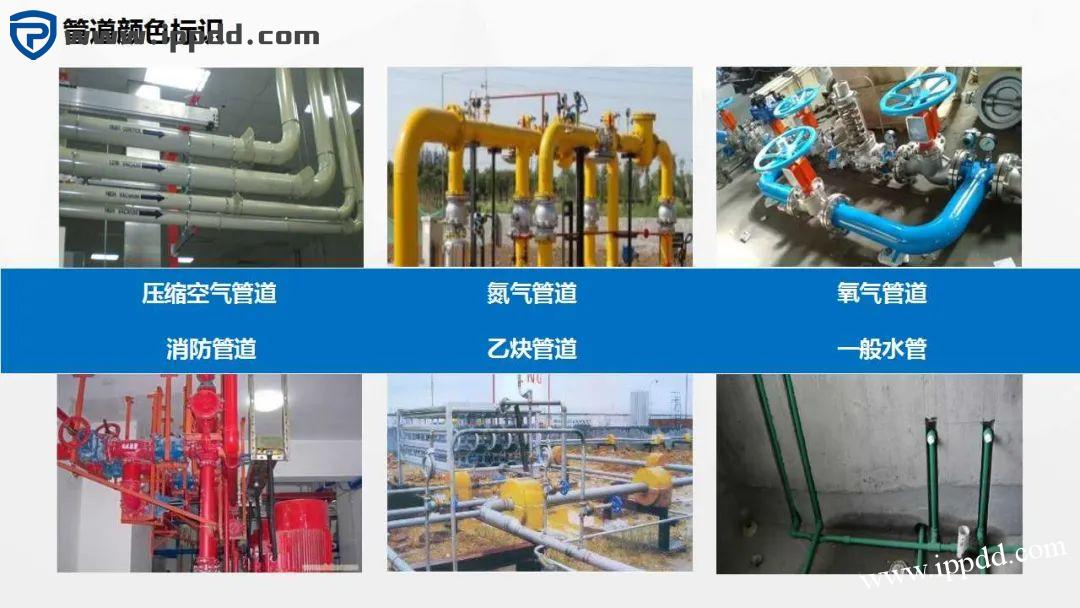

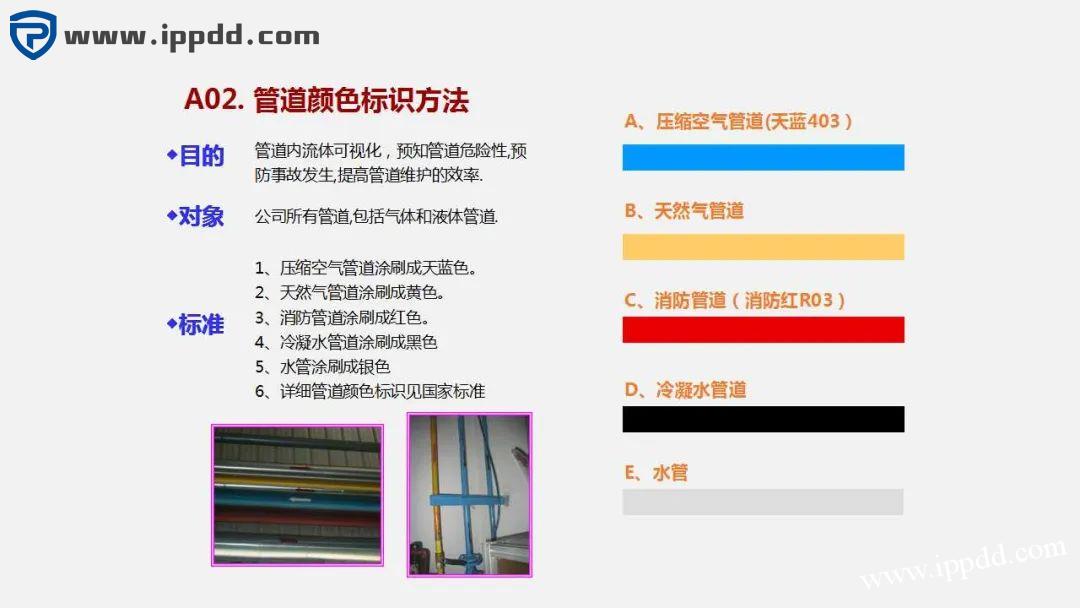

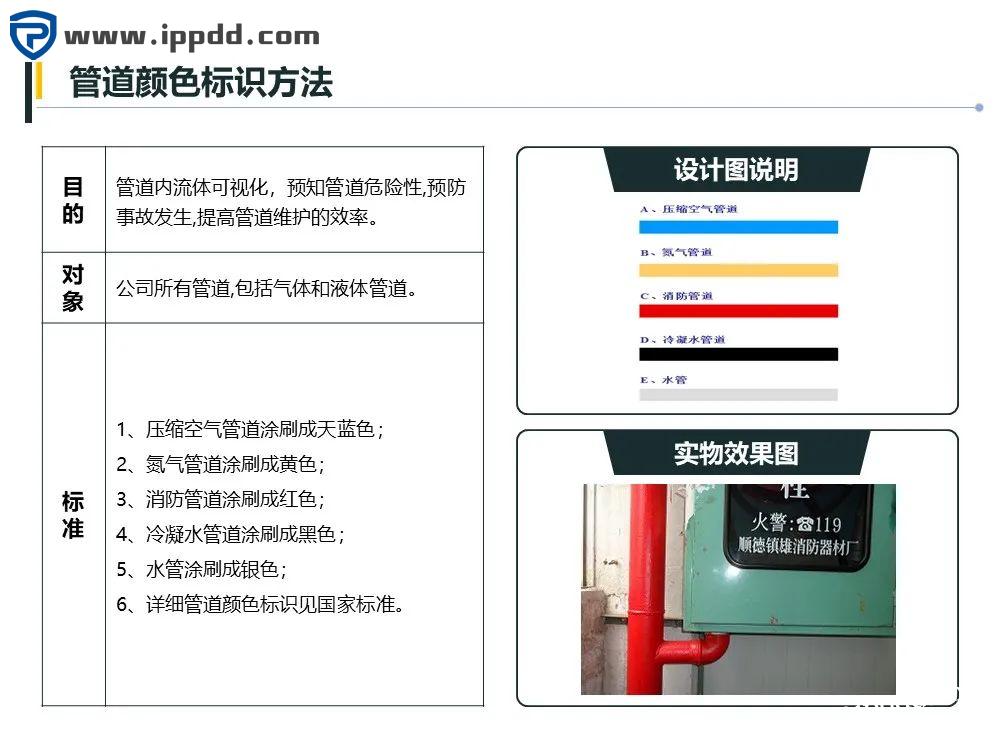

刷油漆的注意事项

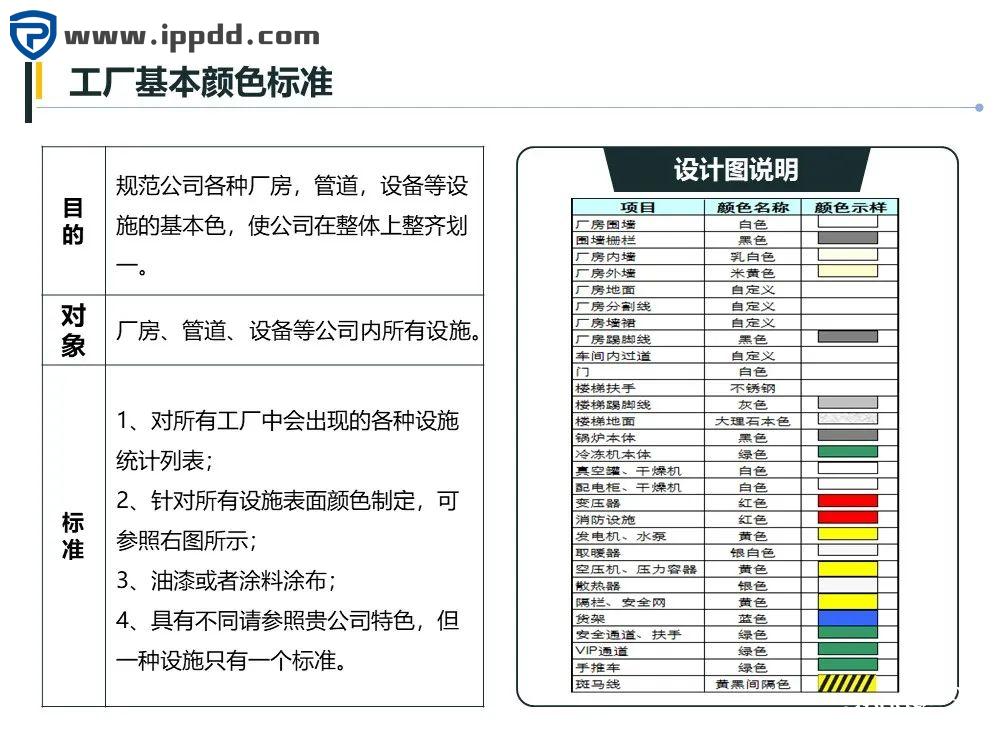

因电脑显示效果与实际颜色有一定的偏差,可根据各种颜色(明黄色、天蓝色、大红色、标准绿色)的实际效果调配颜色,但要求与电脑所显示的色样效果接近,且在工厂内部保持一致。

4

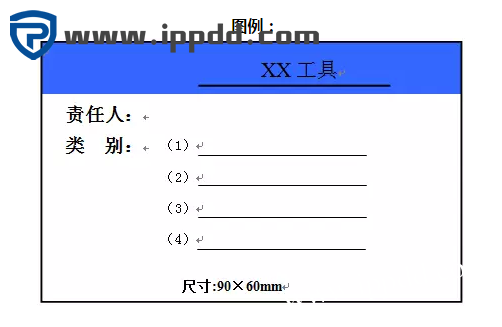

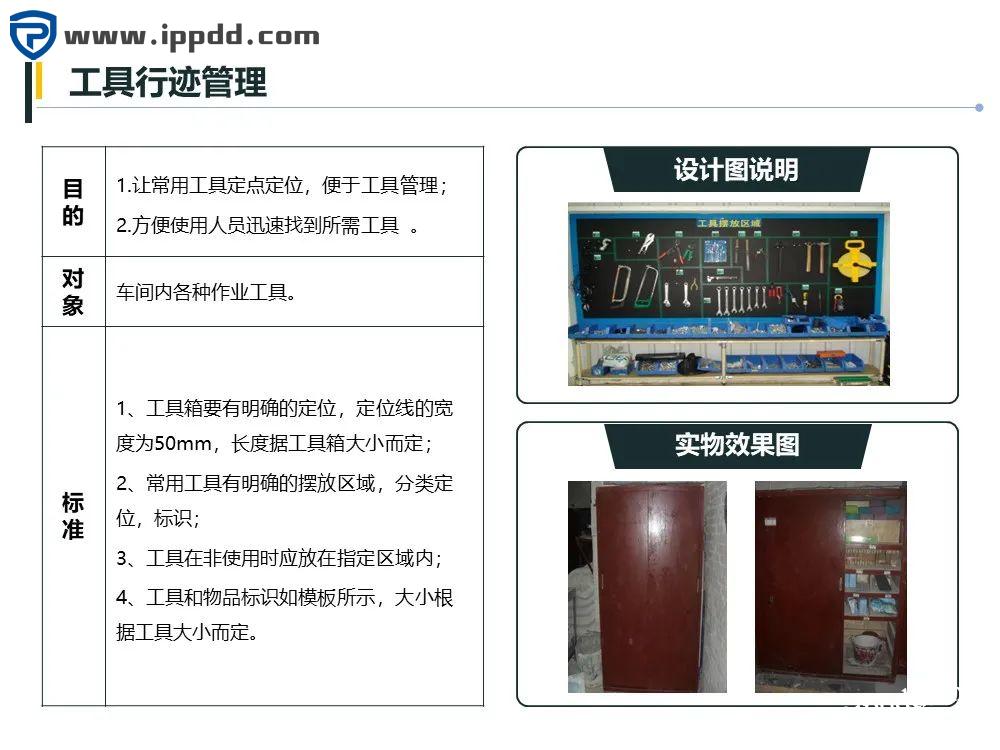

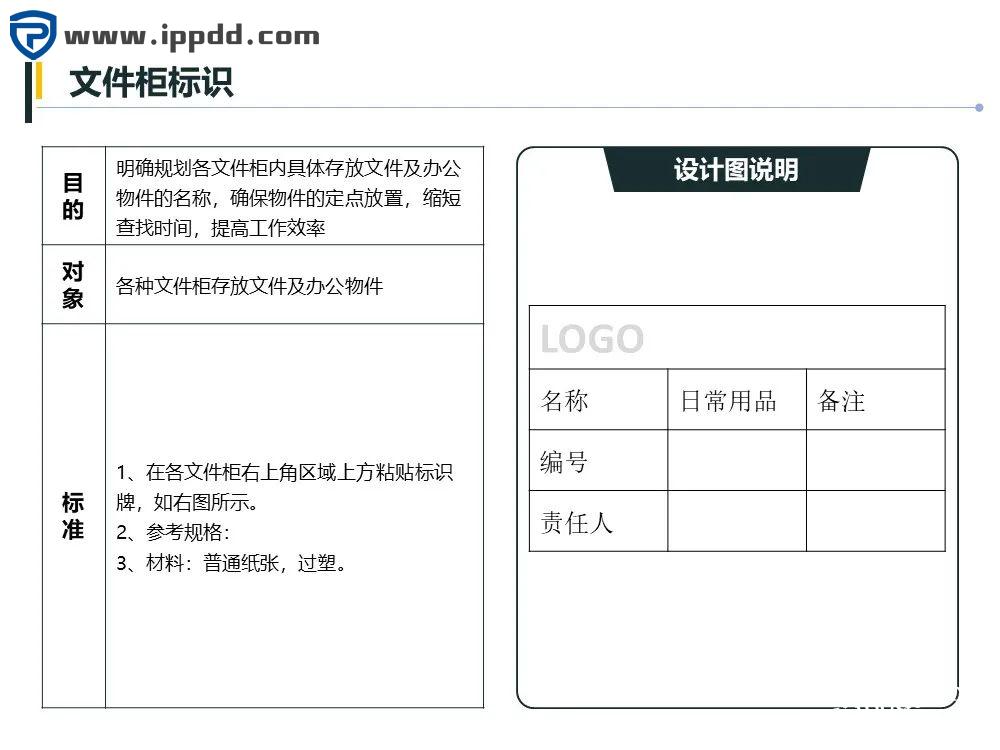

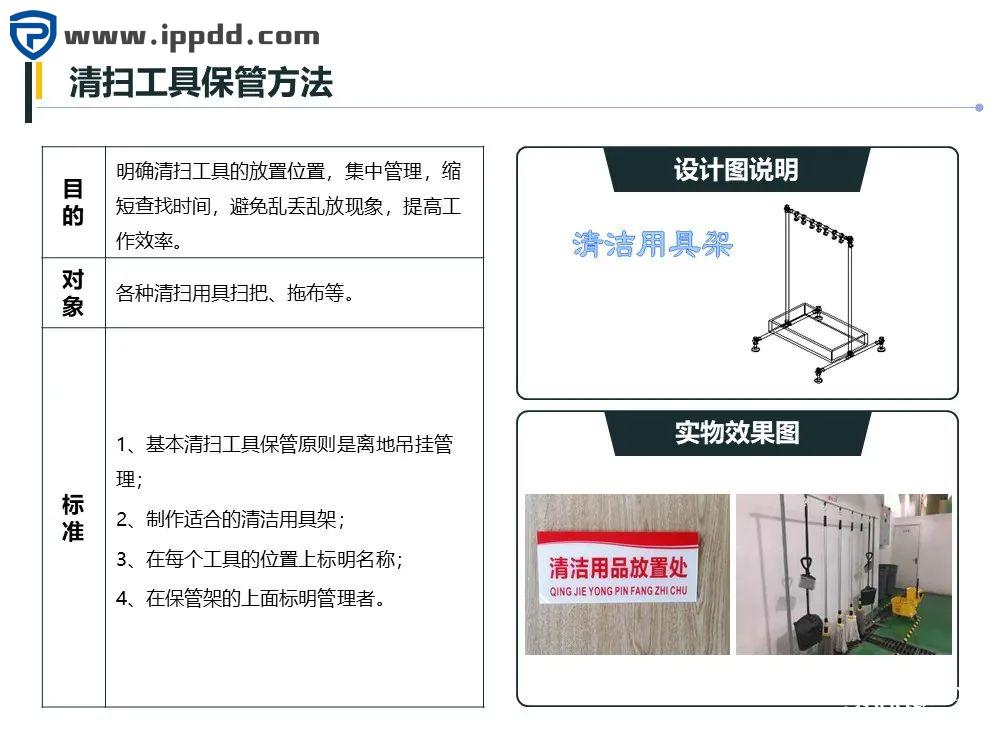

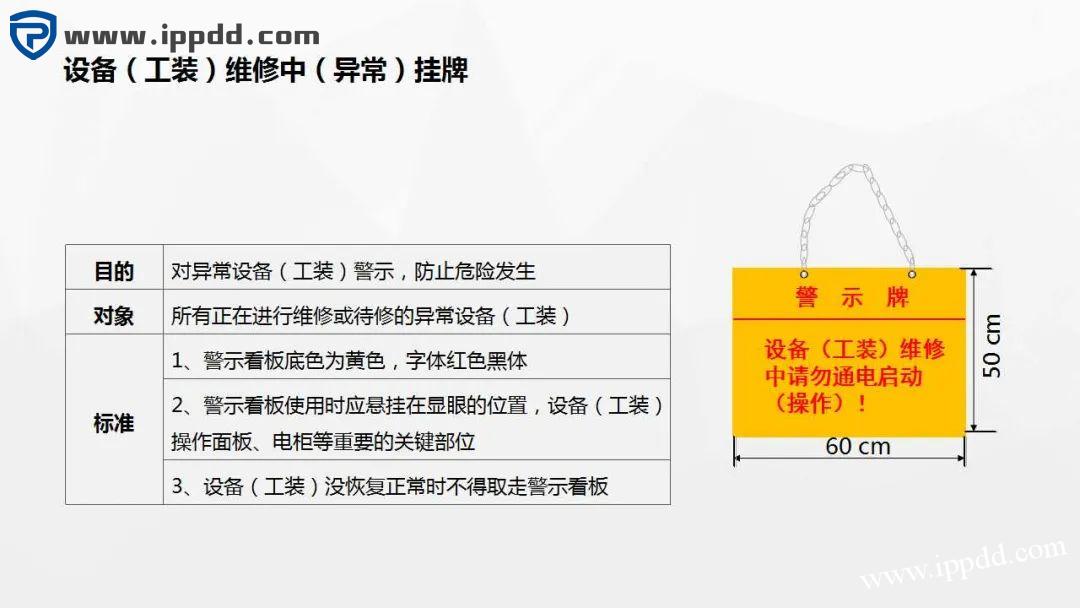

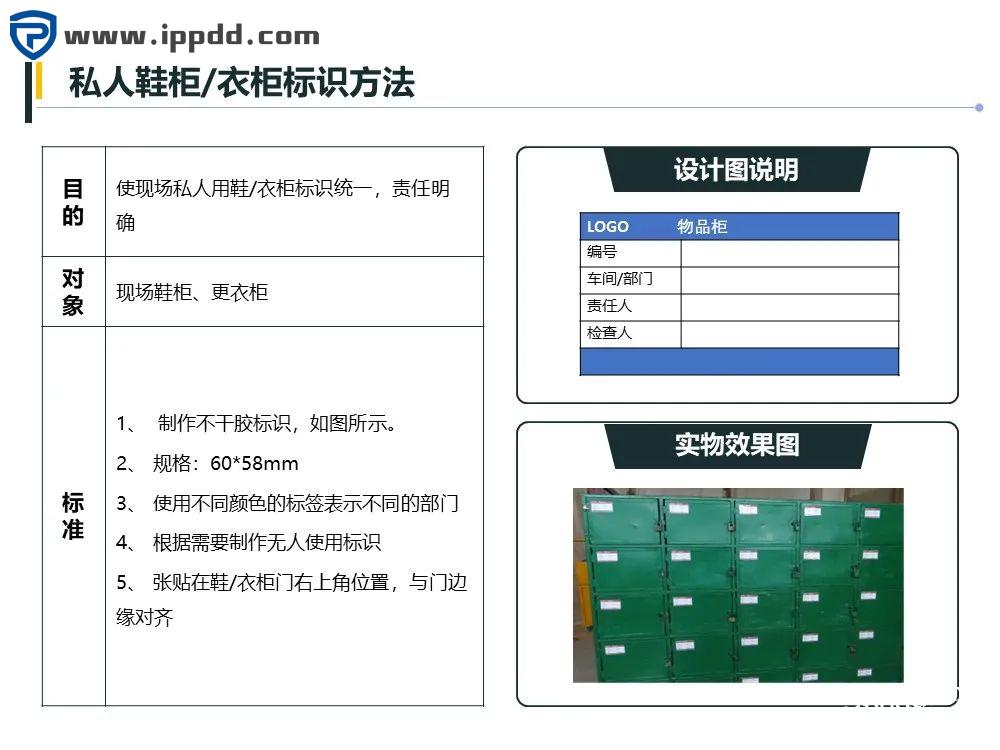

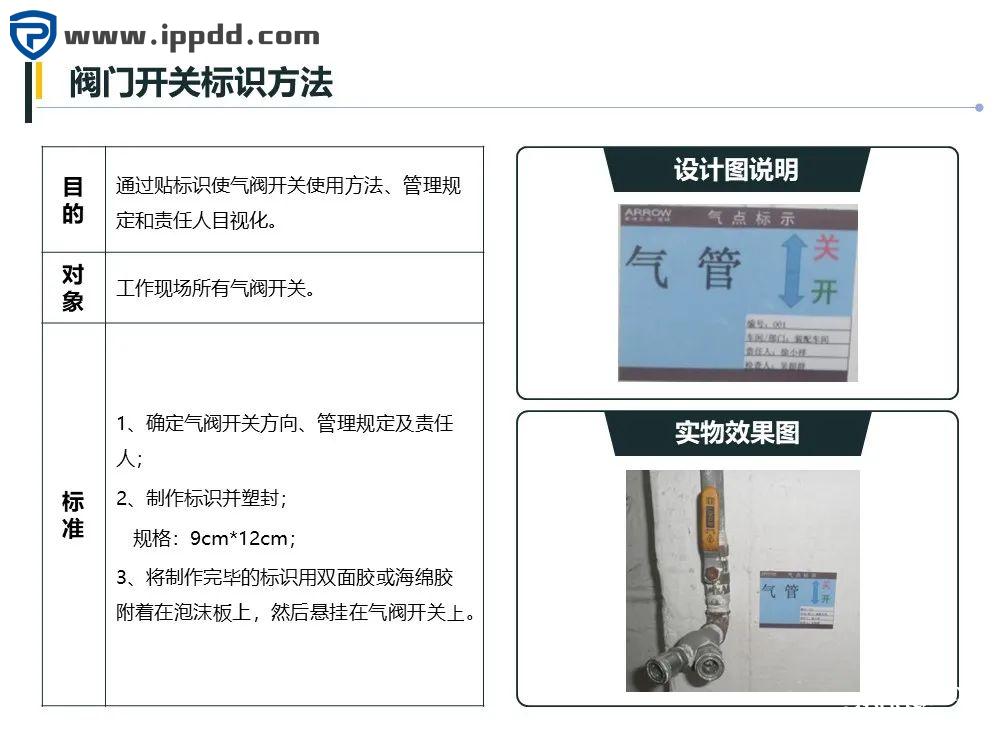

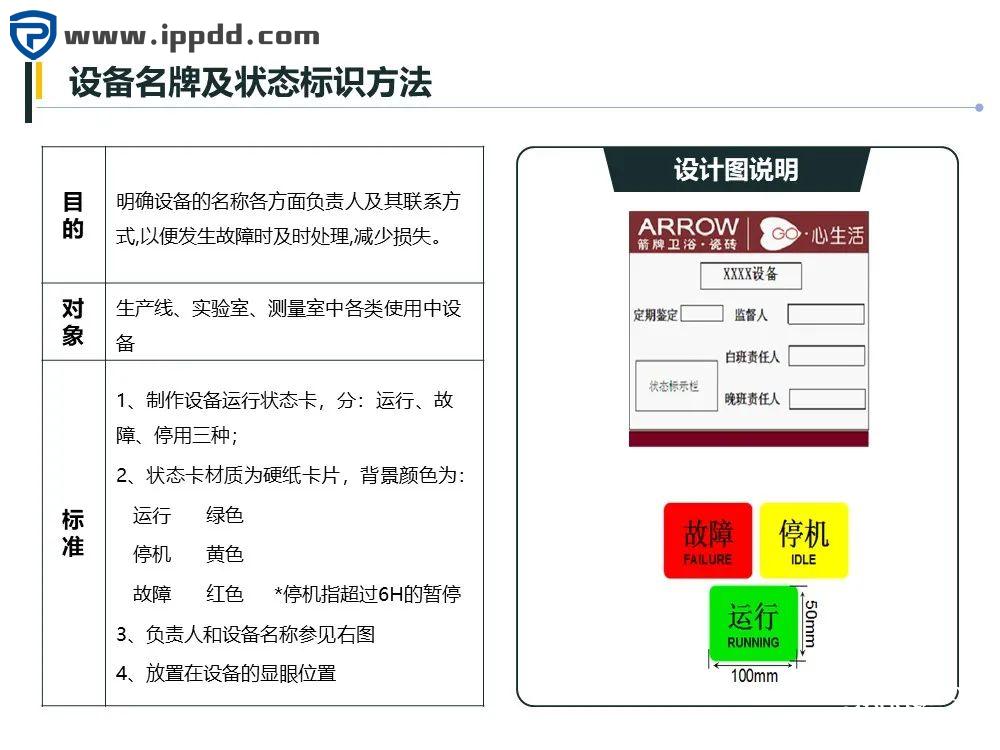

工具标识牌

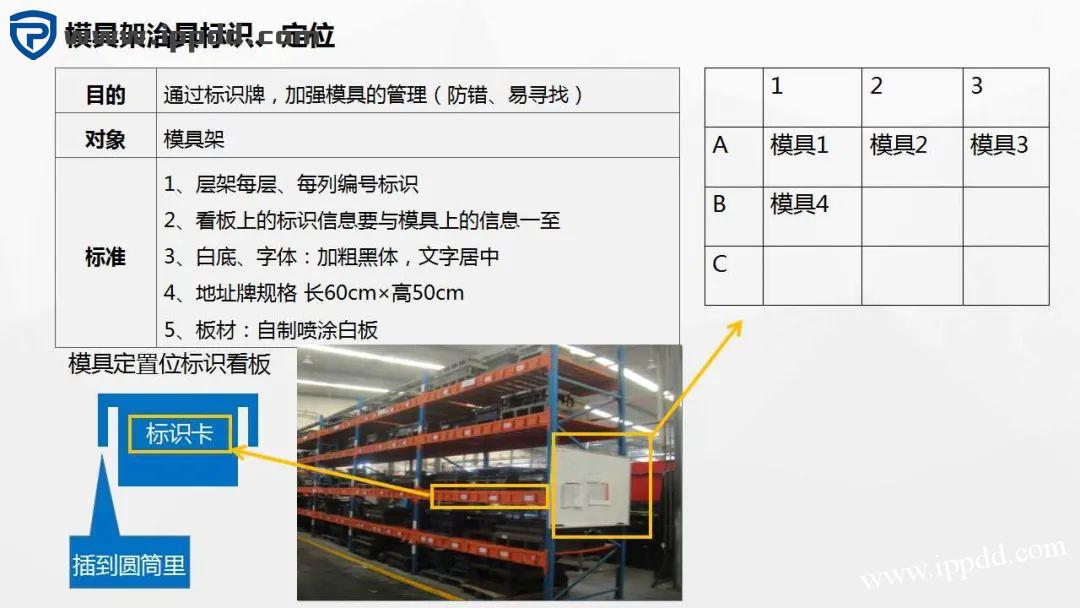

公司统一订制的工具柜、模具架、物品柜标识牌(贴在柜门左上角),标明工具类别,负责人。

车间划线及标识管理标准

以上规定各单位在具体执行时可作个别调整,如一些只需标识名称的简单场合可自行打印制作,但要求醒目、美观,力求单位内部统一规范。

5

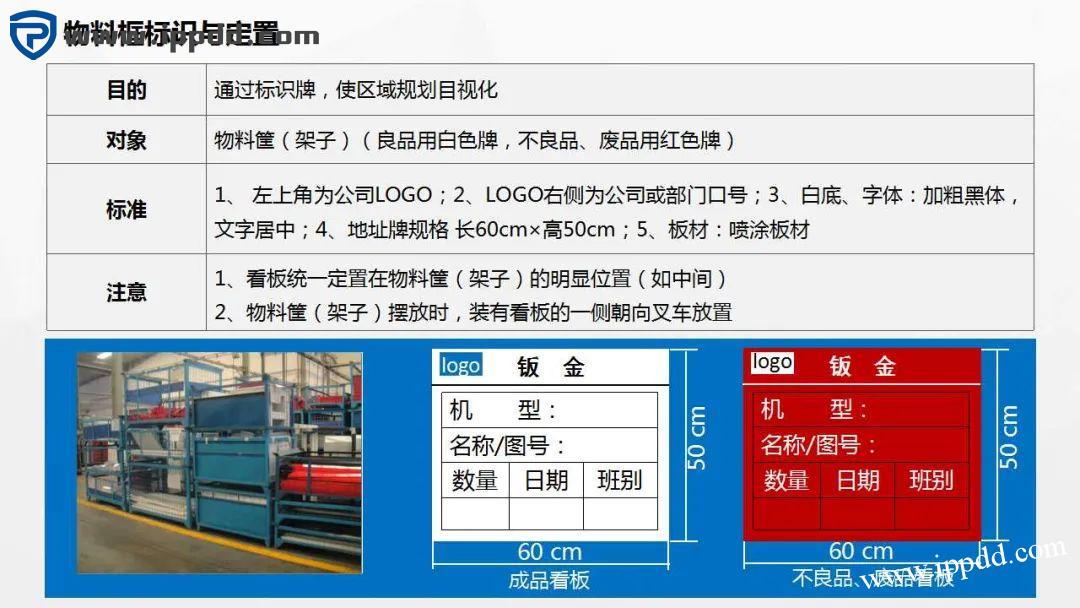

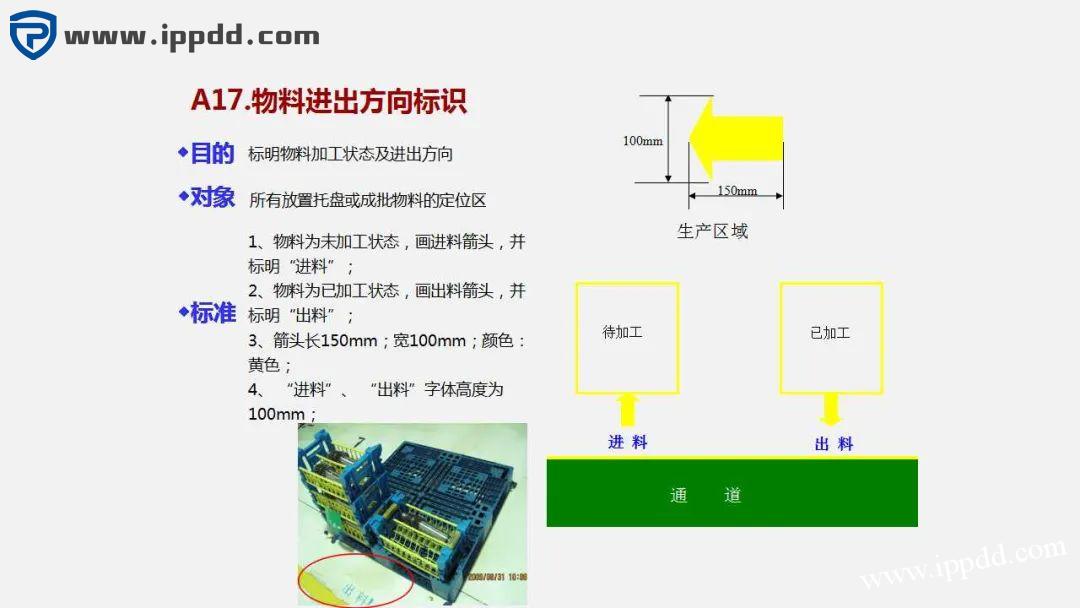

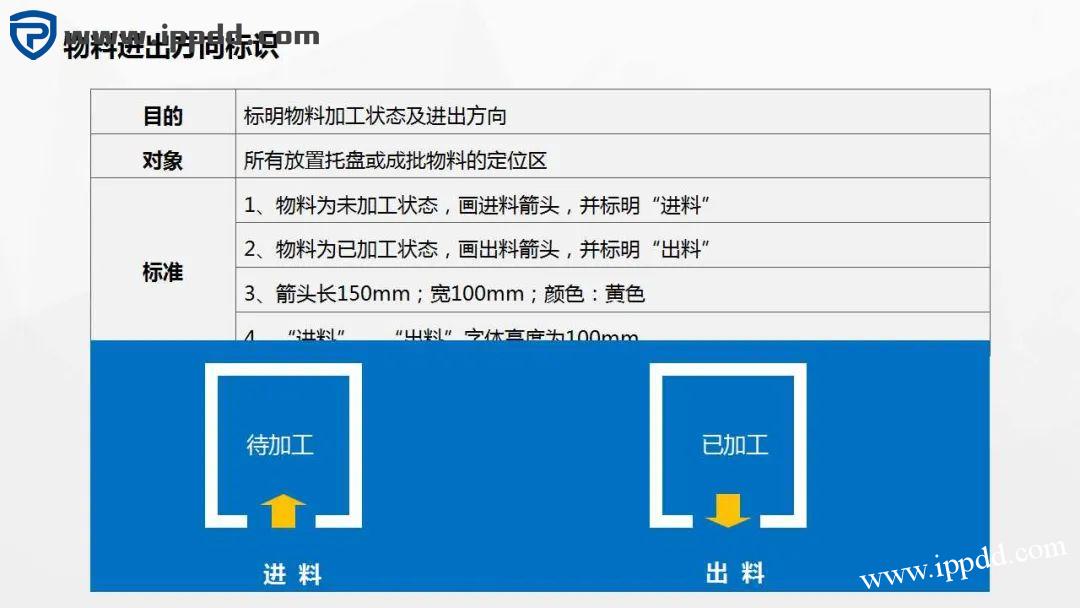

车间物料标识牌

车间内部的物料放置点、待加工、已加工物料放置点,对物料名称、数量、规格以及最大上限的控制。

车间划线及标识管理标准

6

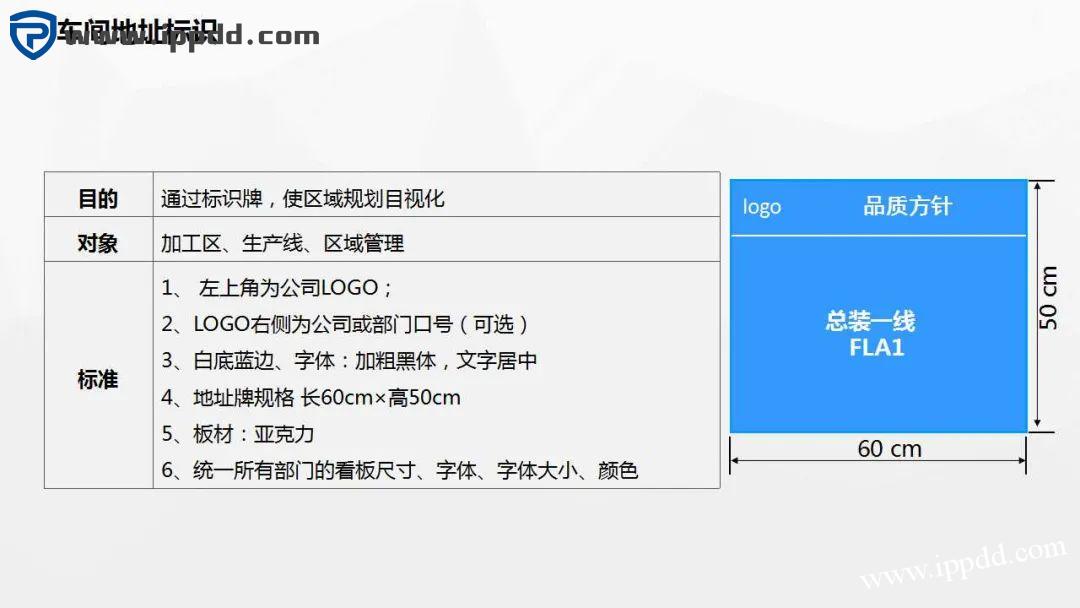

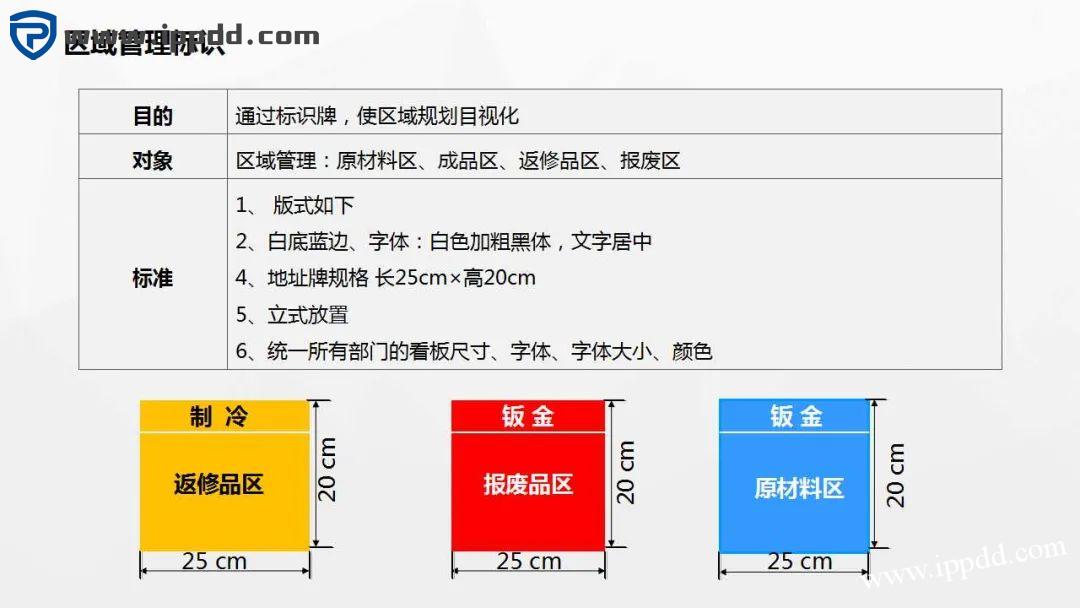

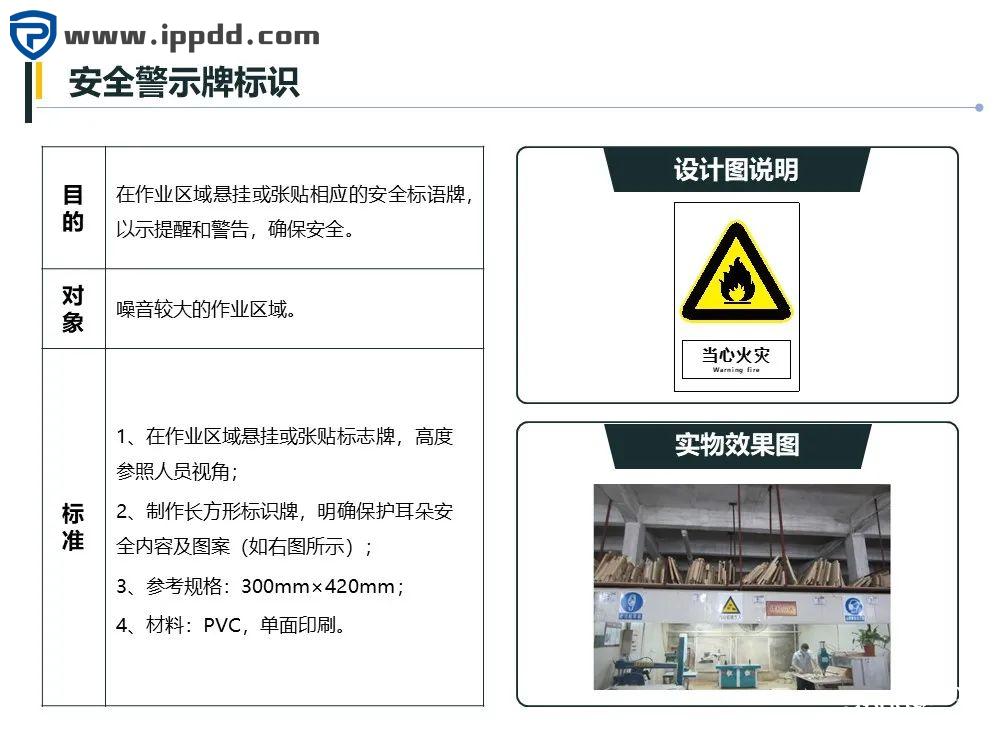

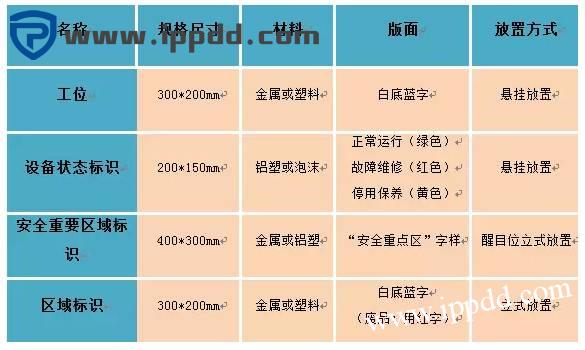

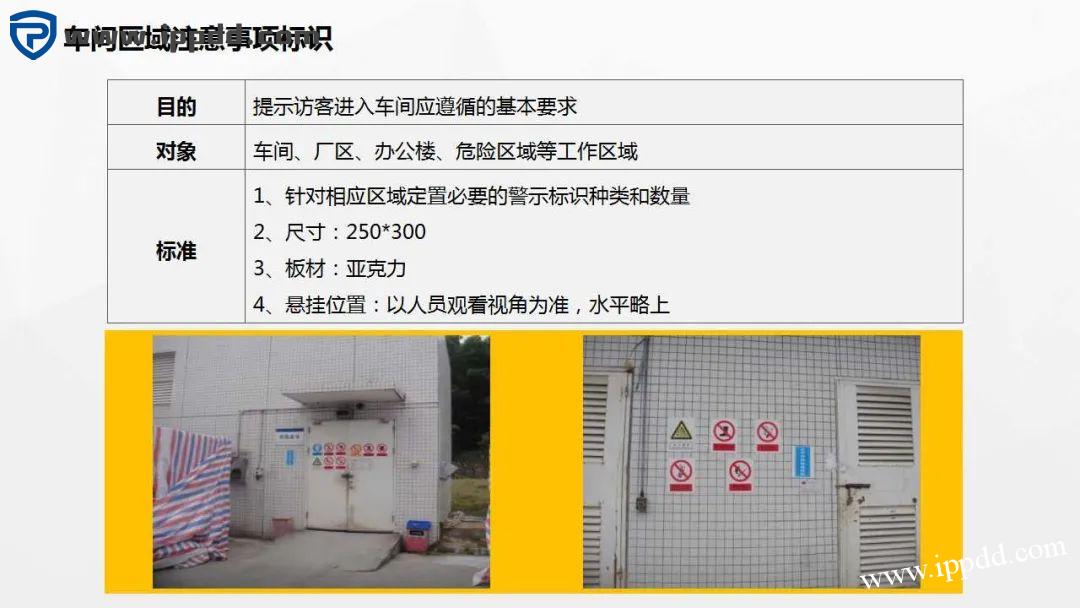

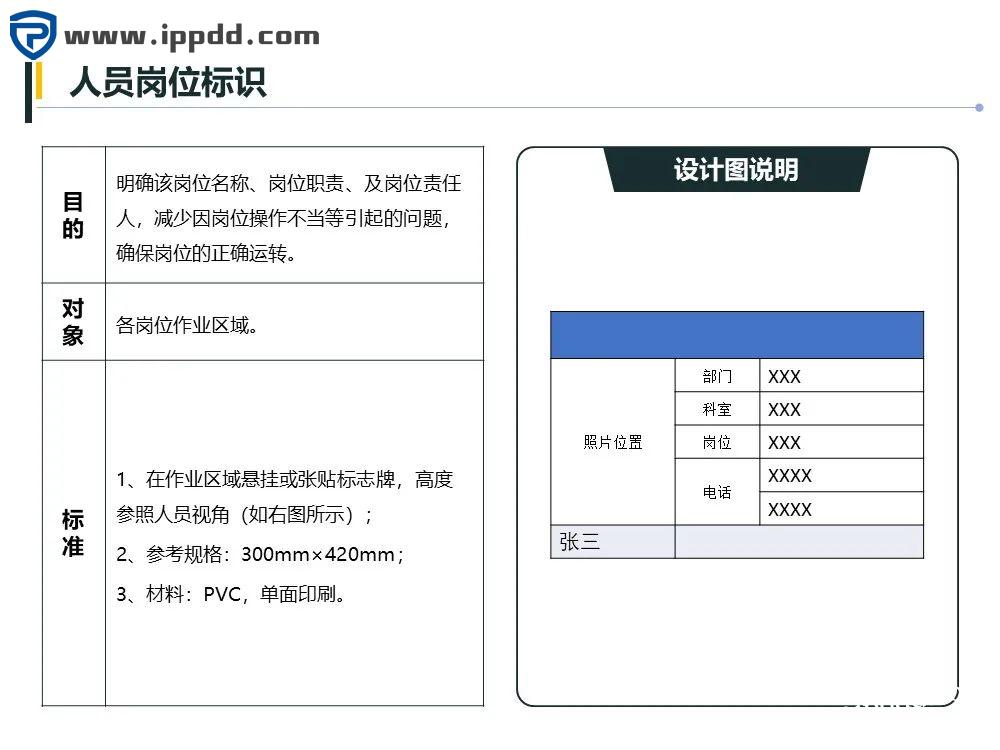

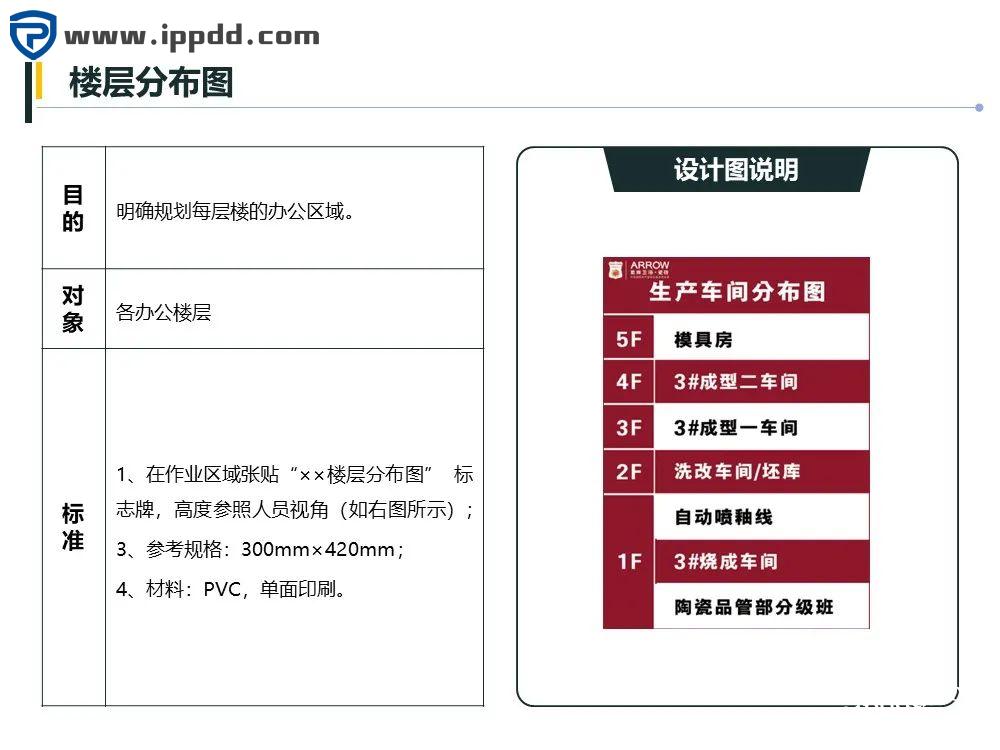

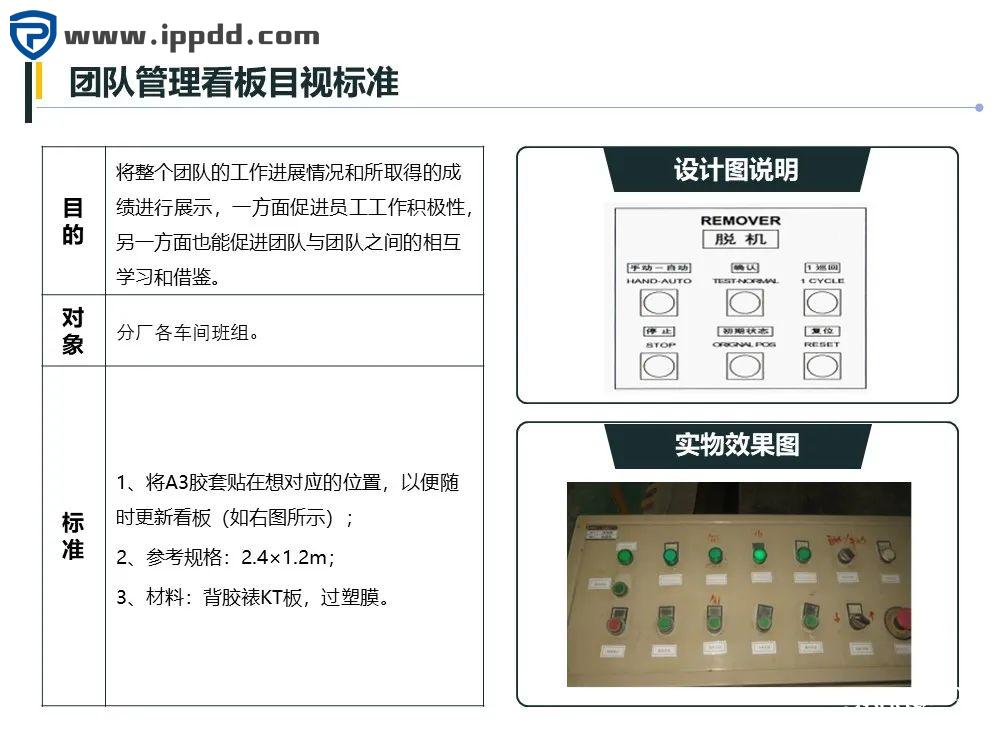

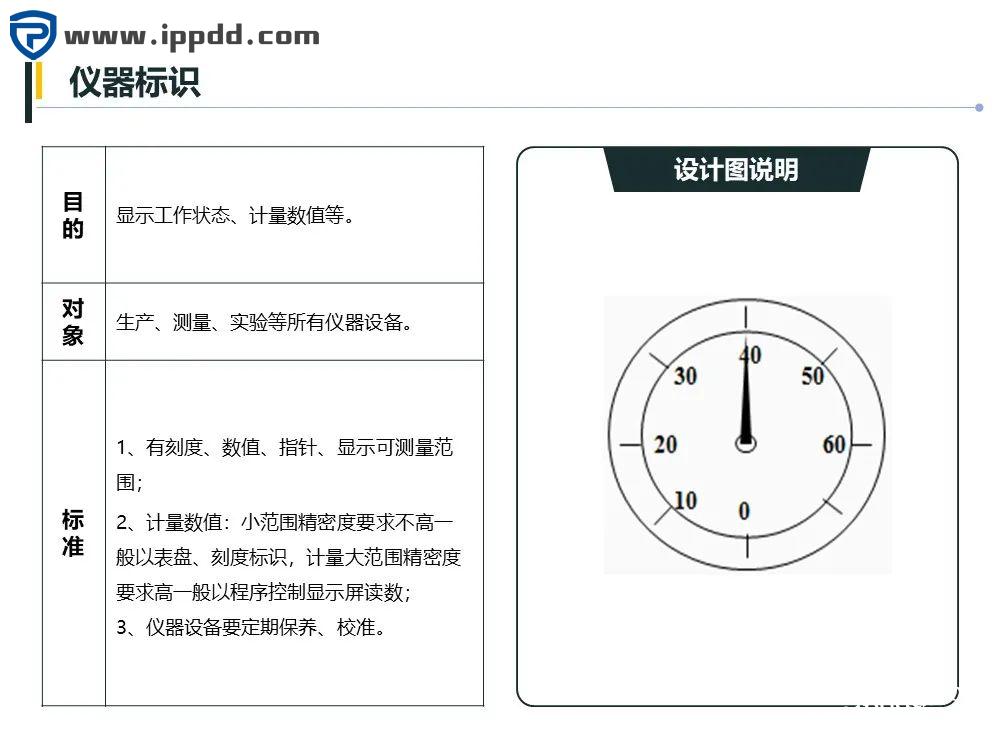

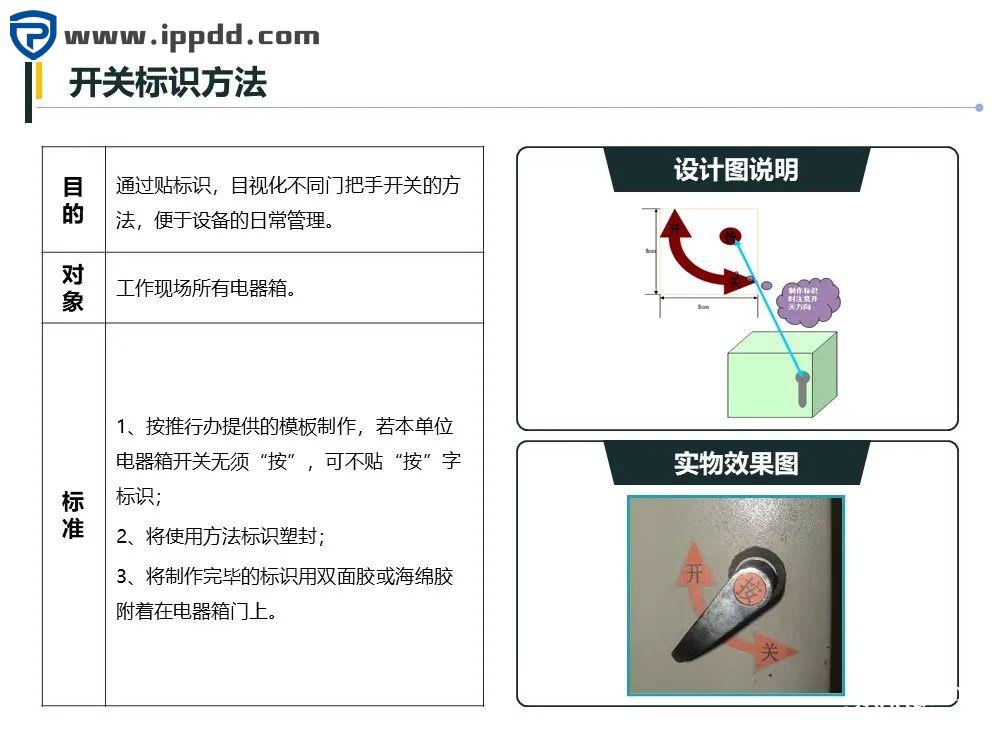

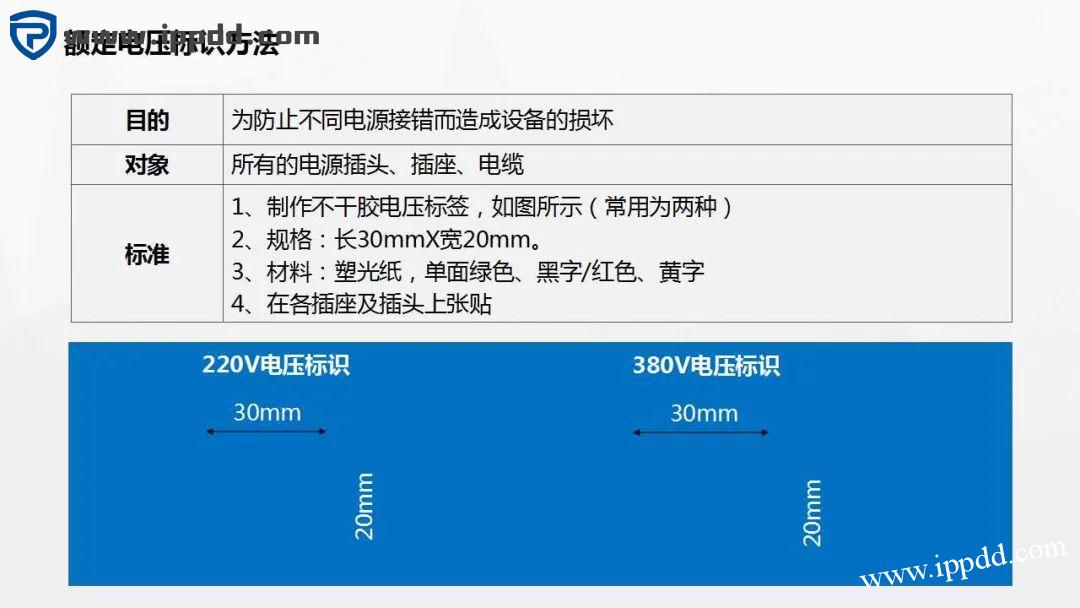

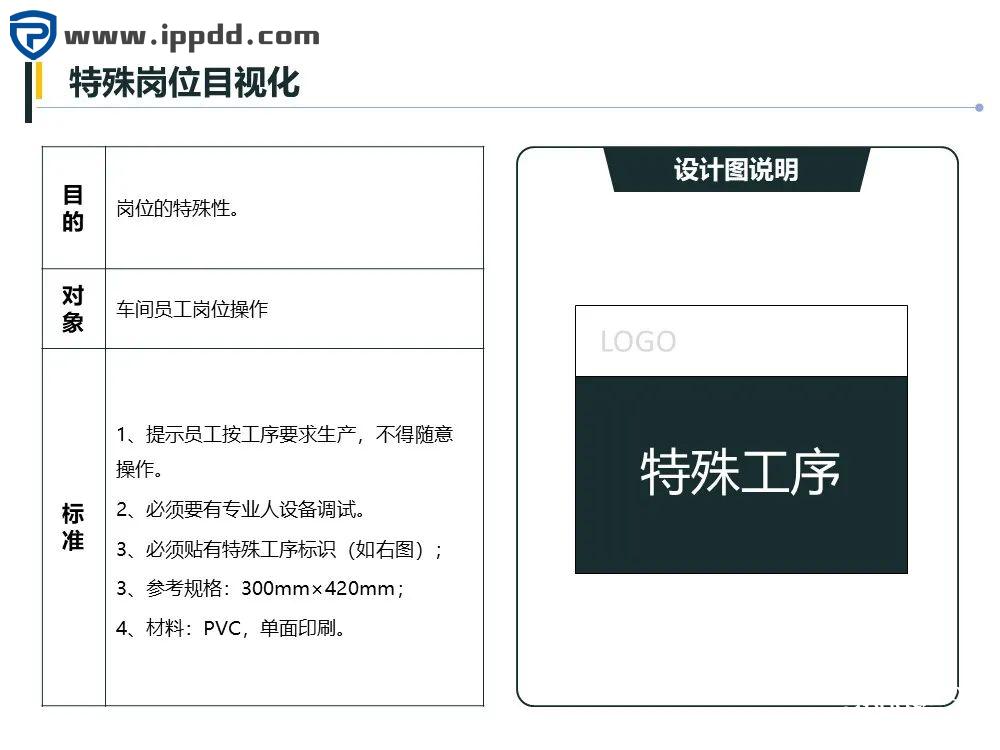

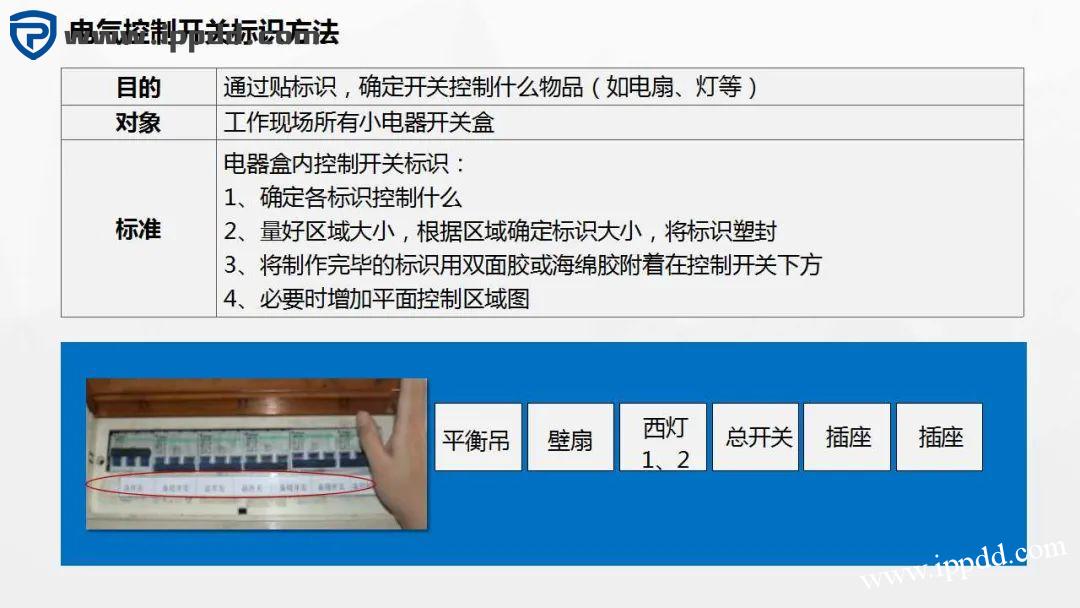

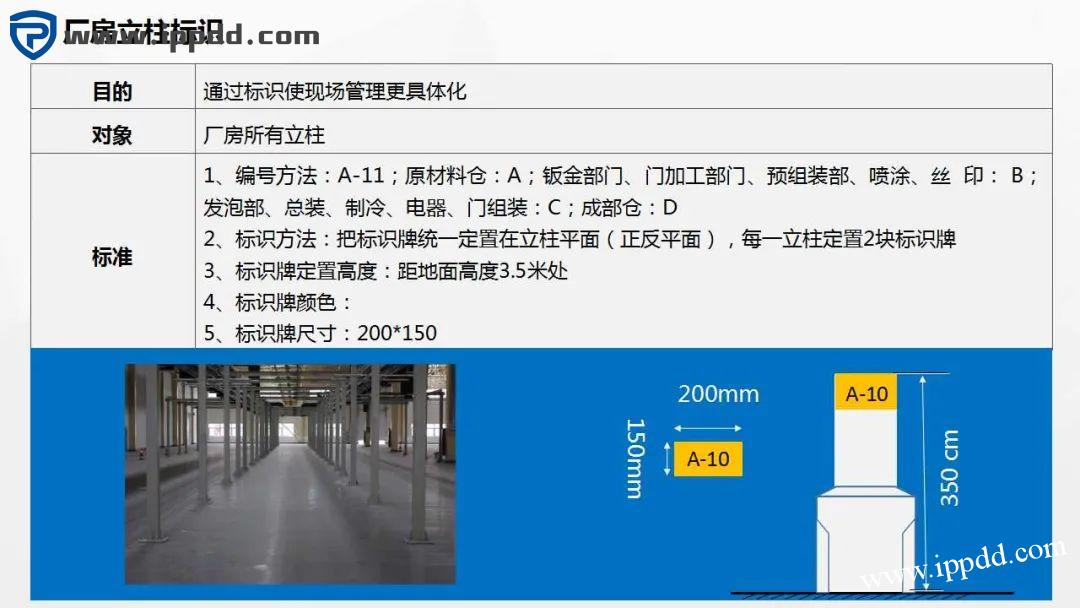

区域标识牌设置

车间划线及标识管理标准

7

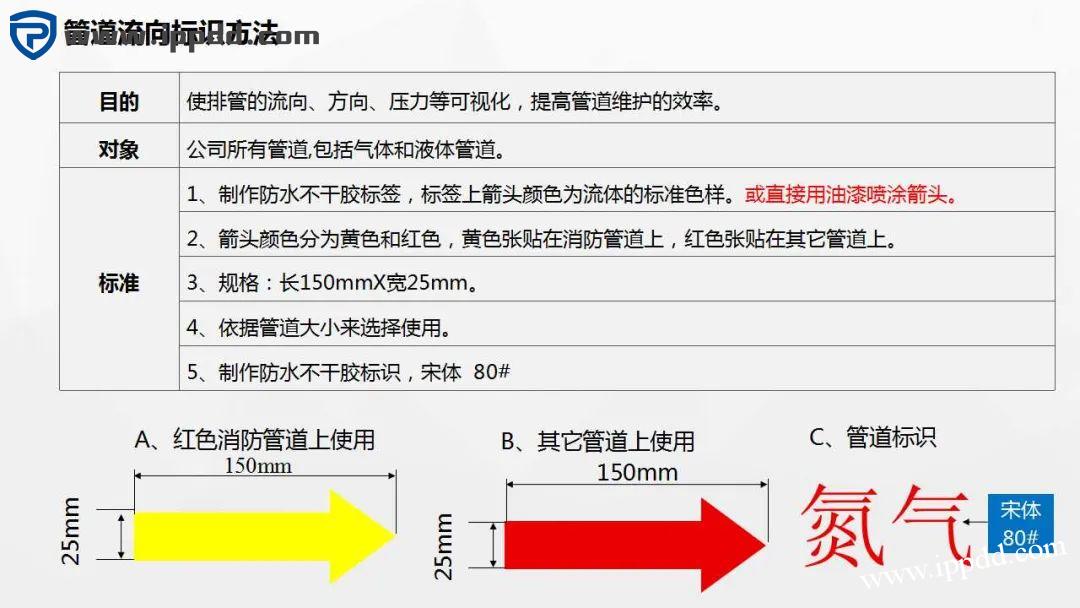

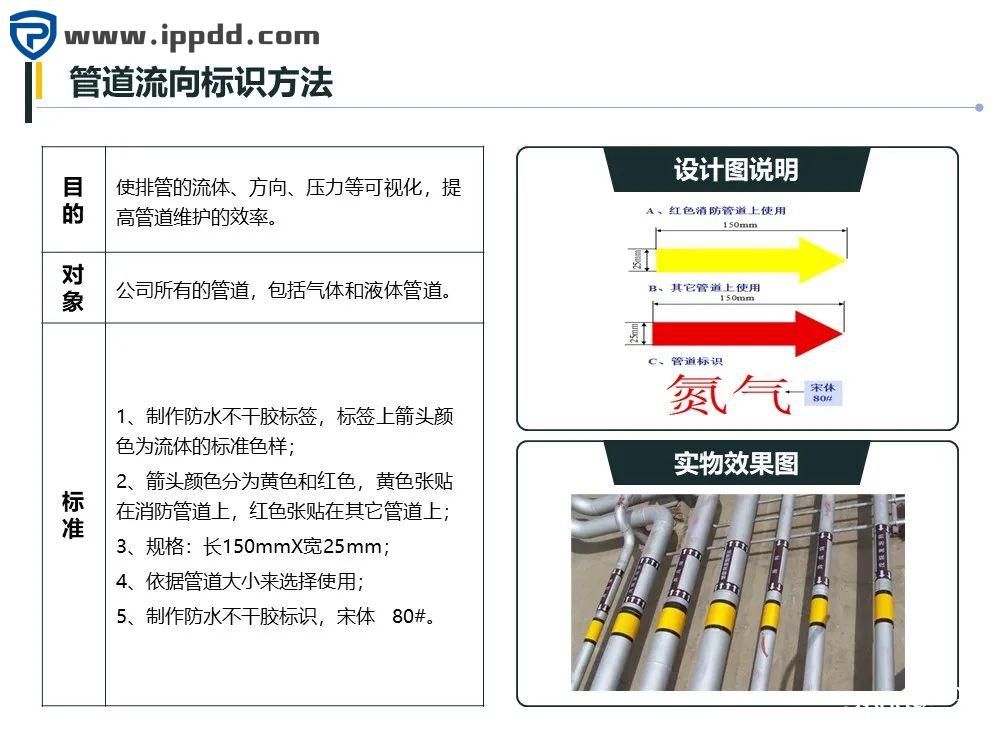

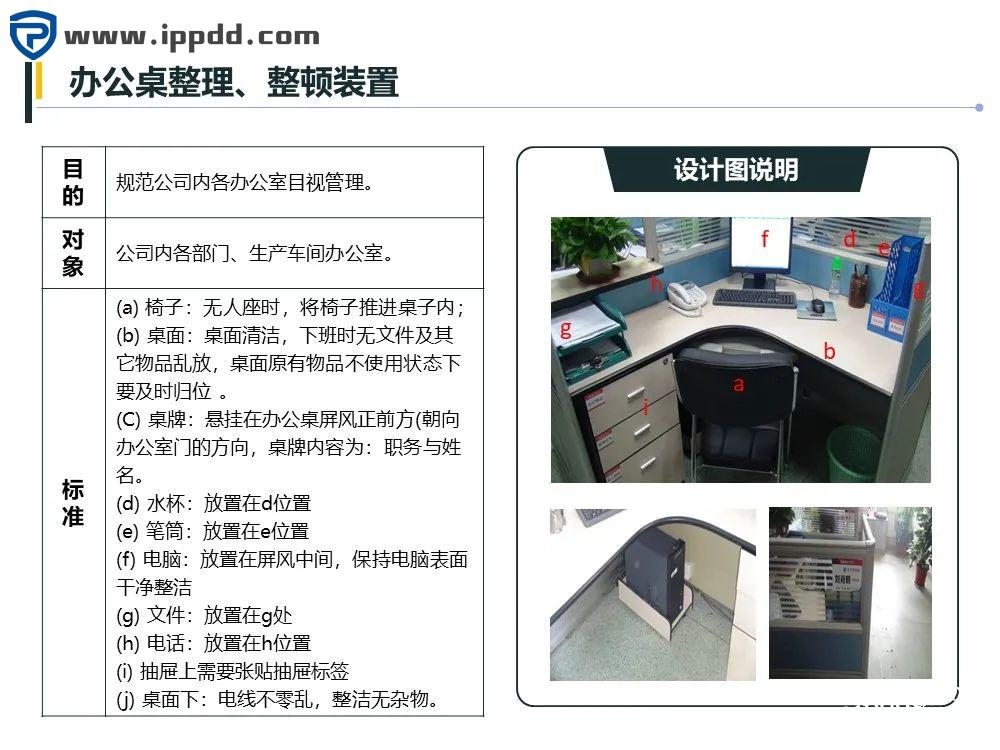

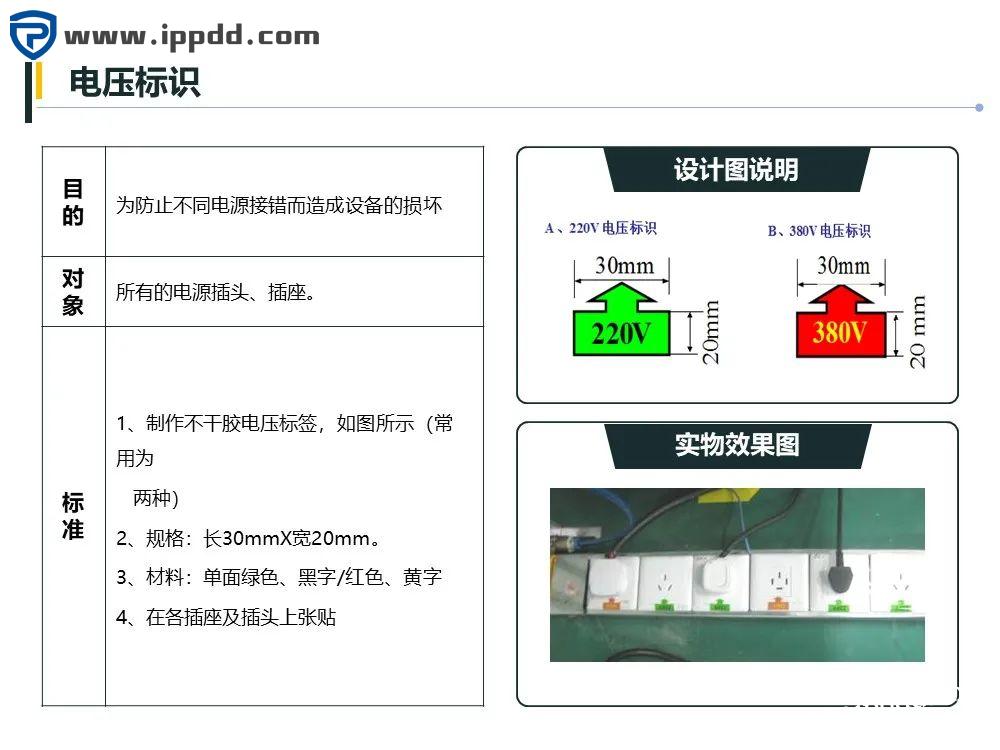

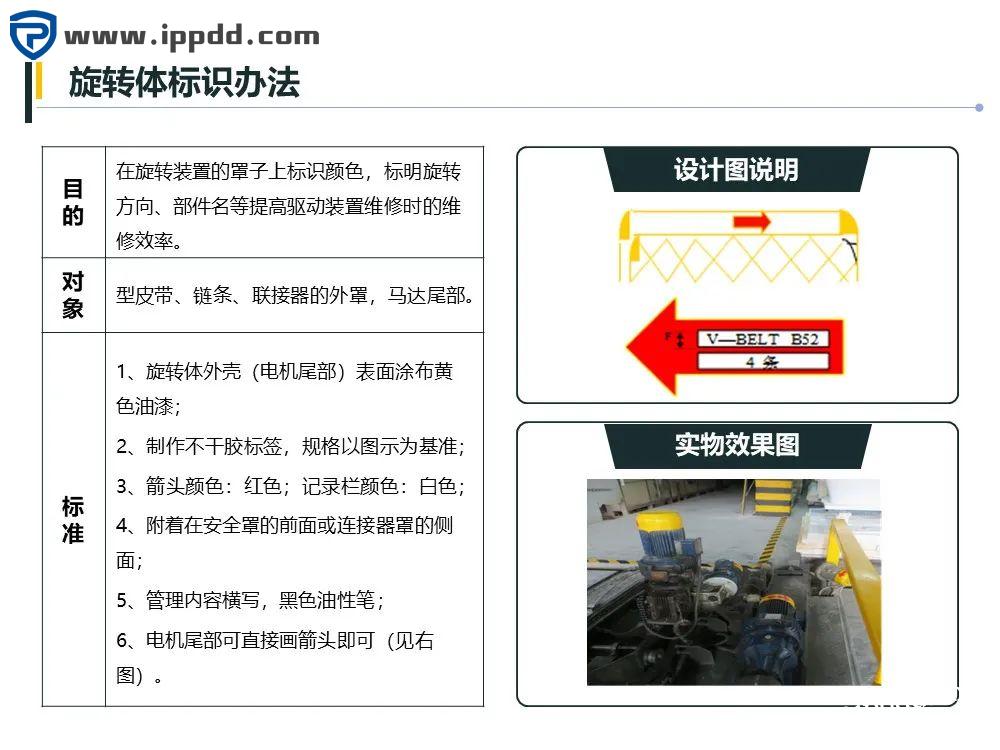

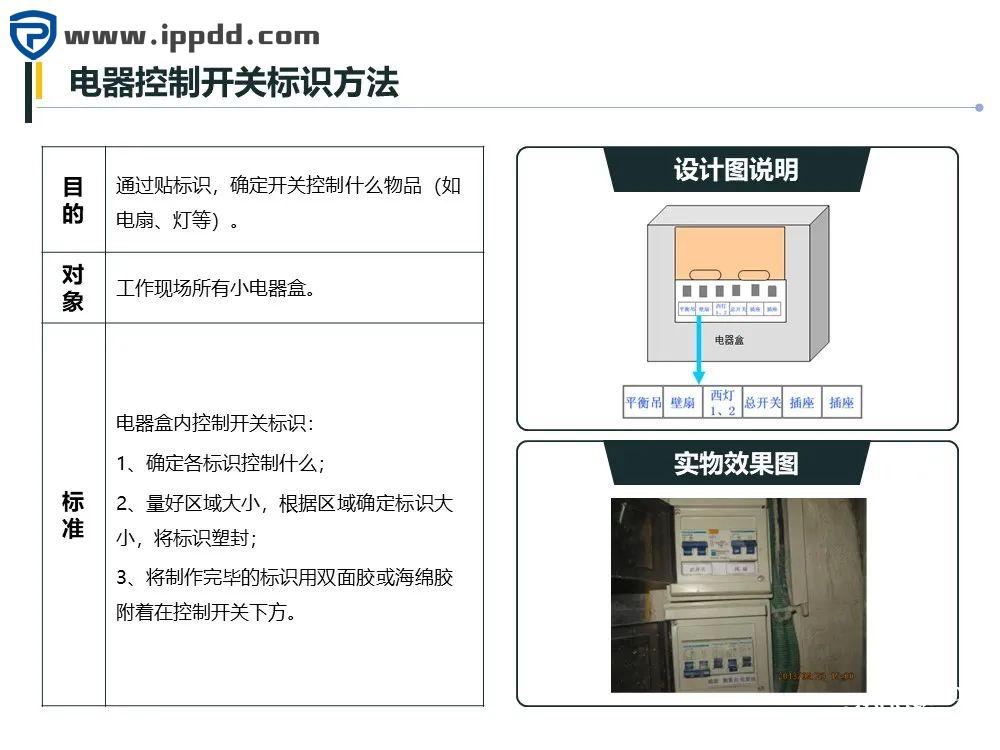

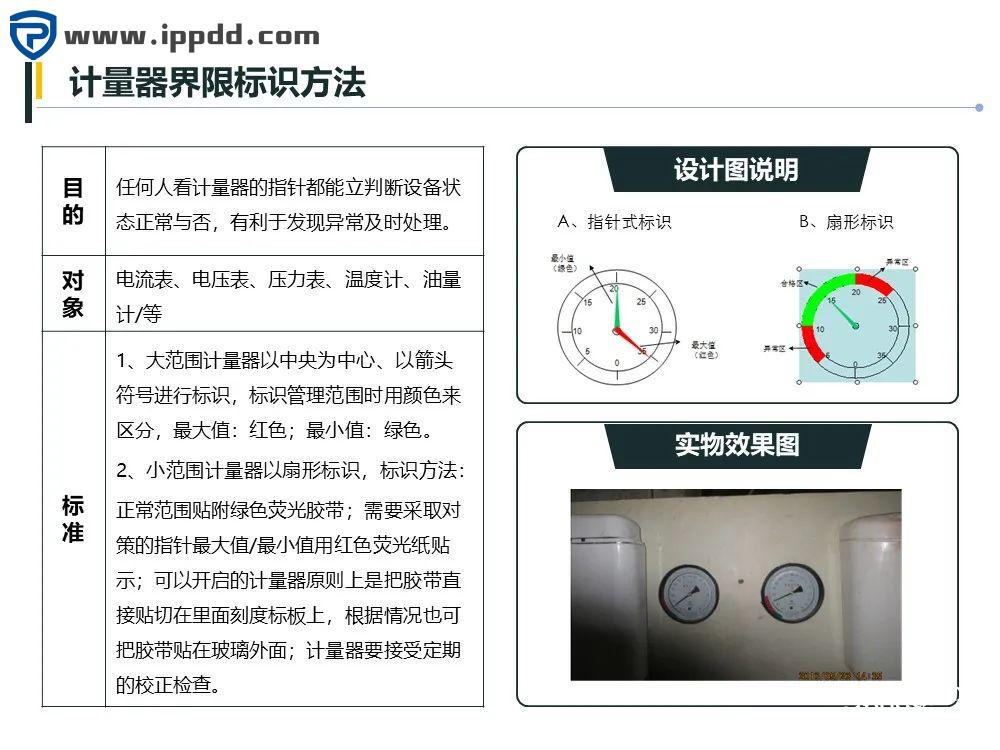

其他注意事项

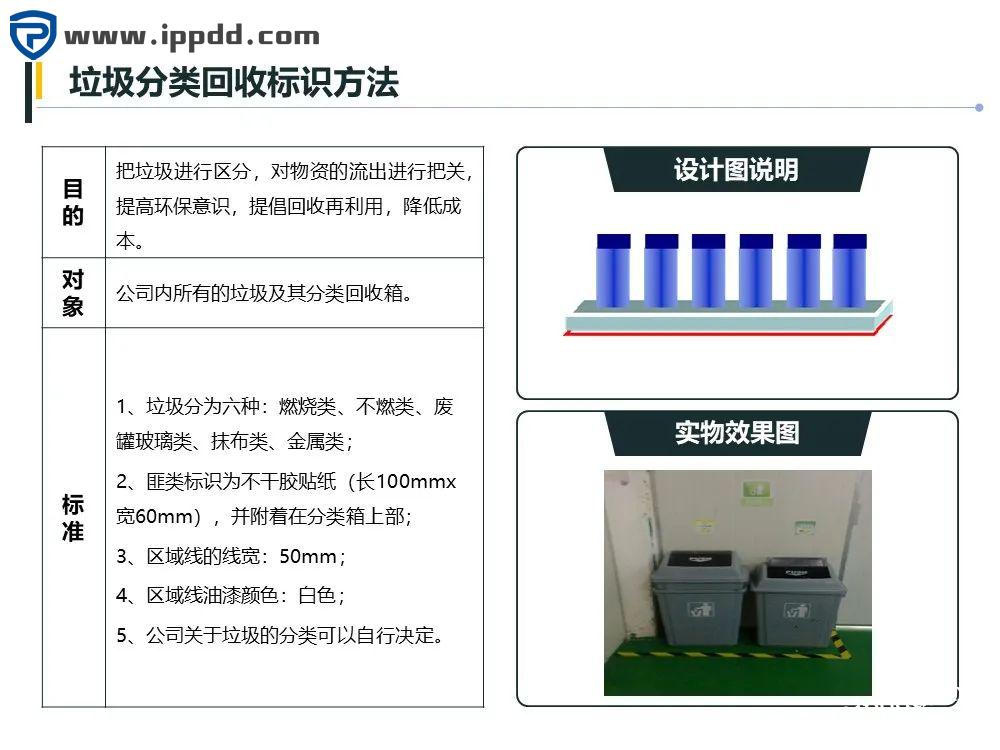

垃圾桶不靠墙定点存放,定时清理,不得外溢和积压。

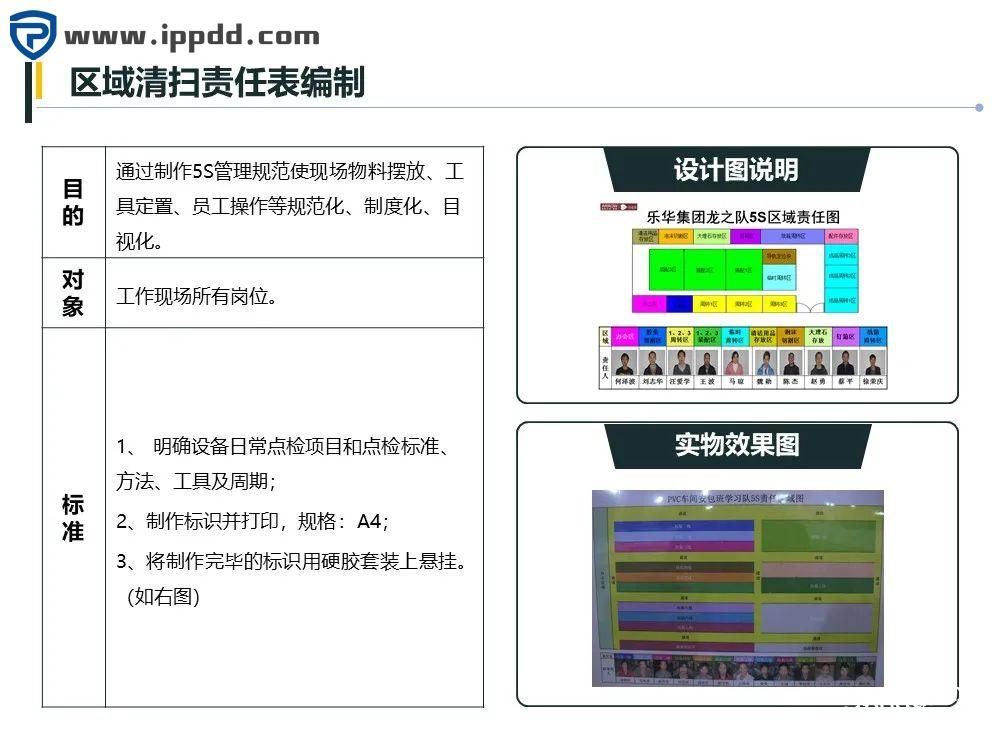

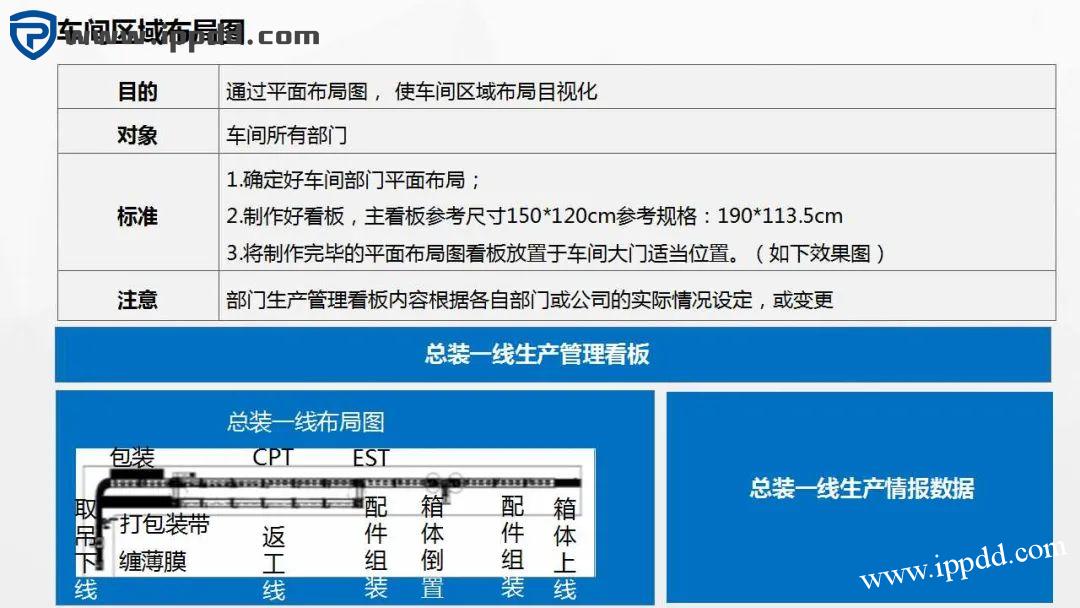

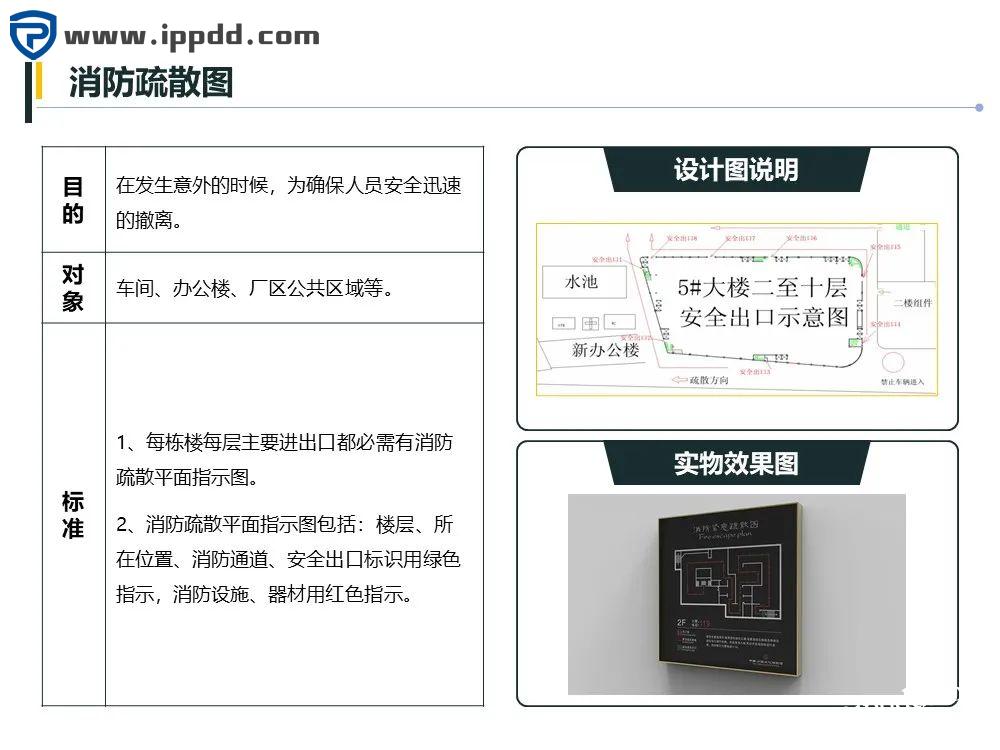

工作场所定置图要规划和显示出:

  • 生产场地(或班组区域位置)

  • 通道

  • 在制品周转地

  • 垃圾存放点

  • 其他

工作或生产现场内,凡定置图中未注明的设施和物品应予以清除,做到图物相符。

车间里面的窗户不能悬挂窗帘或其他障碍物。

班组休息区有明确的定置与标语。
