电子元器件电路符号+实物图+命名规则(太全了,绝对收藏)

点击上方电工电气学习,关注并星标

专业的电工电气领域自媒体,不容错过

欢迎转发朋友圈,欢迎文末留言

电子电路中常用的器件包括:电阻器(含电位器)、电容器、电感器、变压器、二极管、三极管、光电器件、电声器件、显示器件、晶闸管(可控硅)、场效应晶体管、IGBT、MOSFET、继电器与干簧管、开关、保险丝、晶振、连接器、各种传感器等。


下面一起来看看它们的电路符号+实物图+命名规则:

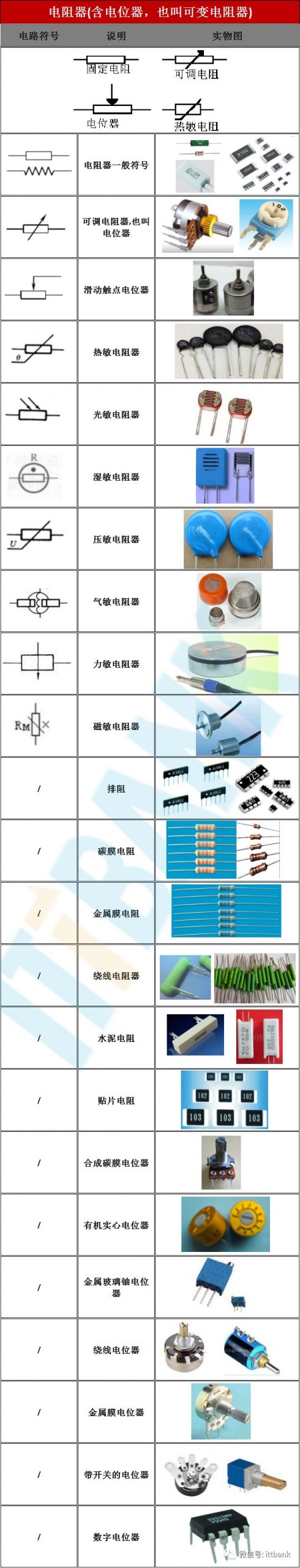

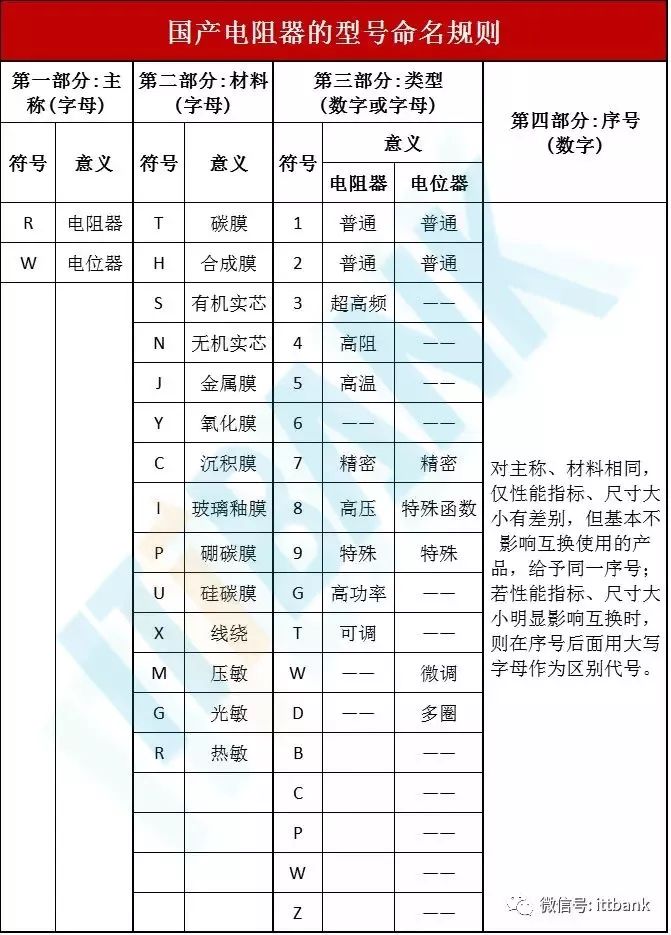

1.电阻器(含电位器)




举例:

RJ76表示精密金属膜电阻器

R——电阻器(第一部分)

J——金属膜(第二部分)

7——精密(第三部分)

6——序号(第四部分)

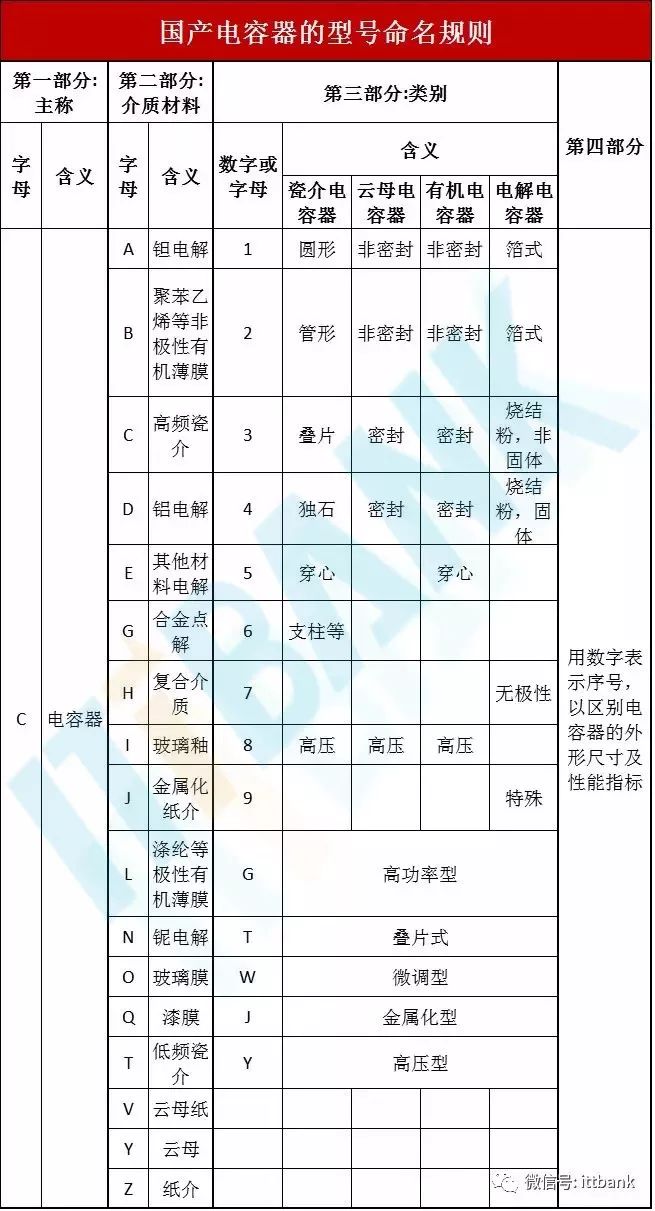

2.电容器


国外电容器命名规则不一,国外部分知名厂家命名规则如下:

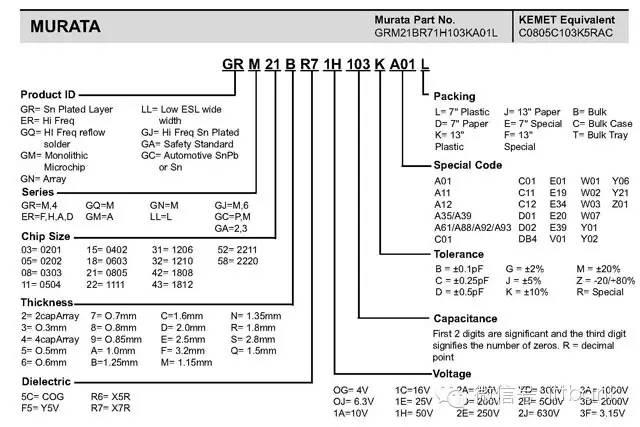

  • (1)日本村田(muRata)

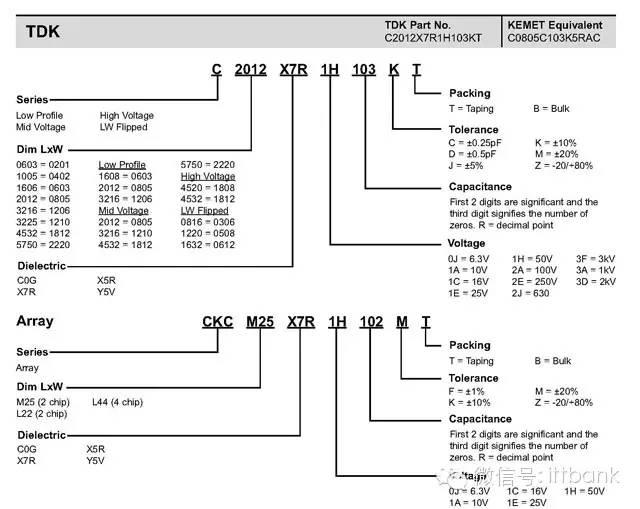

  • (2)日本TDK

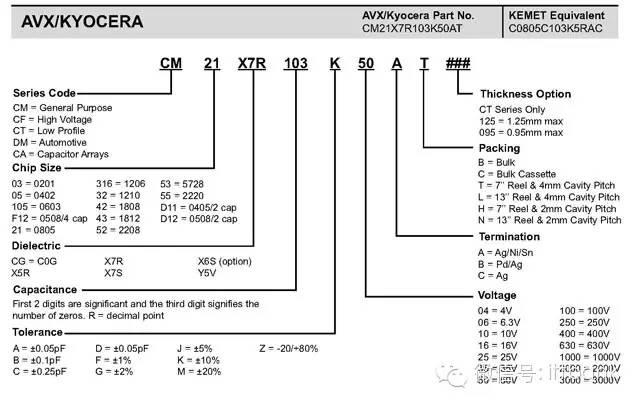

  • (3)日本京瓷(Kyocera)

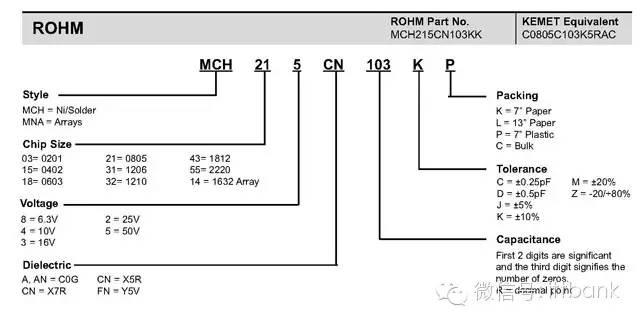

  • (4)日本罗姆(ROHM)

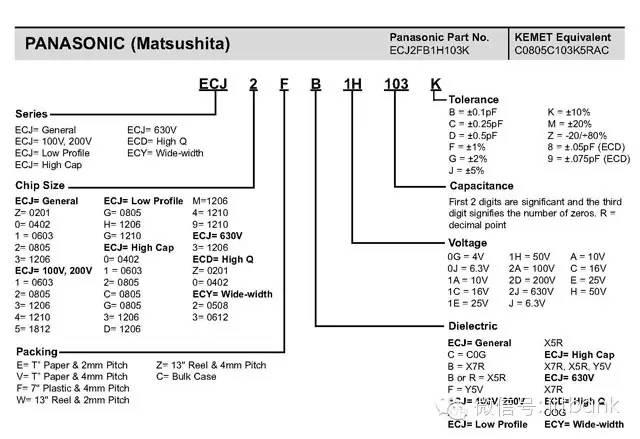

  • (5)日本松下旗下三洋电机(Panasonic)

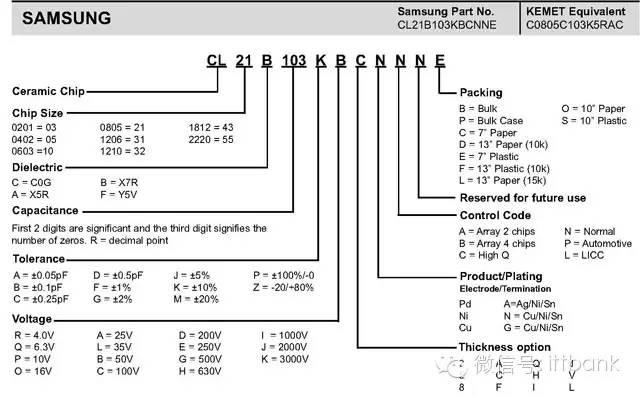

(6)韩国三星(SAMSUNG)

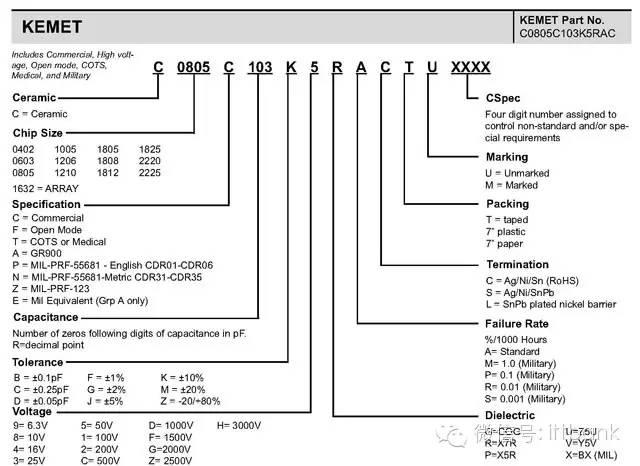

  • (7)美国基美(KEMET)

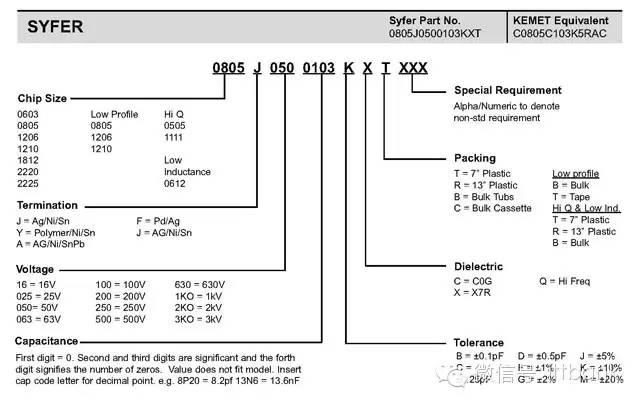

  • (8)英国Syfer

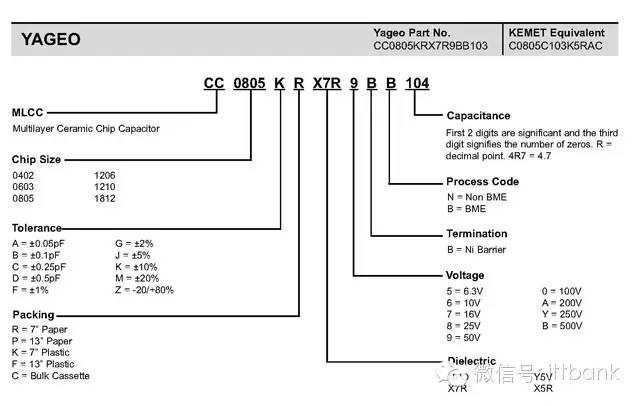

  • (9)中国台湾国巨(YAGEO)

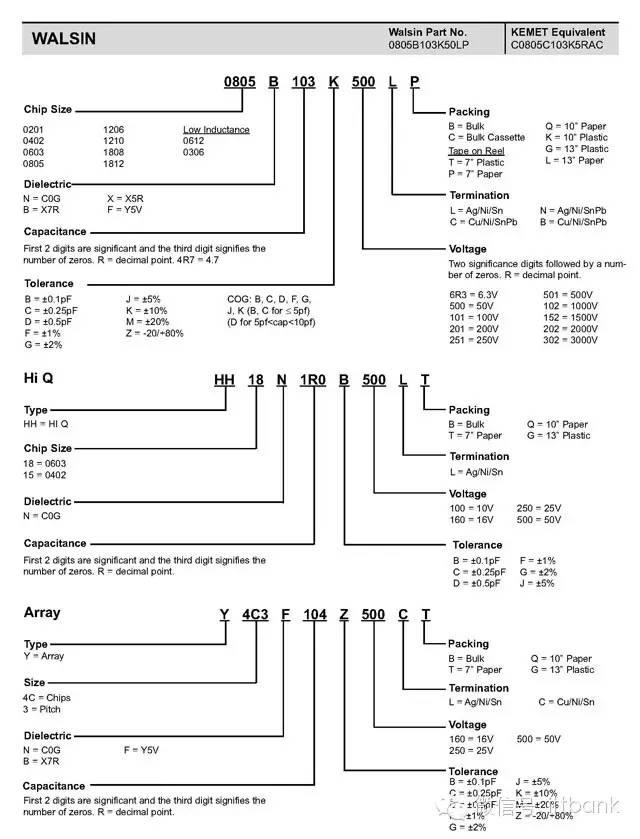

  • (10)中国台湾华新科技(WALSIN)

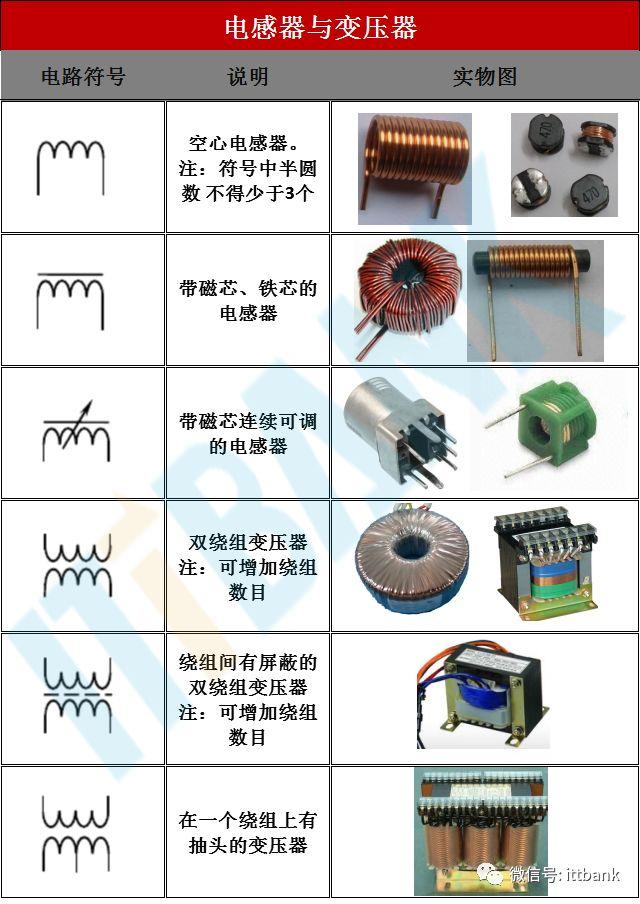

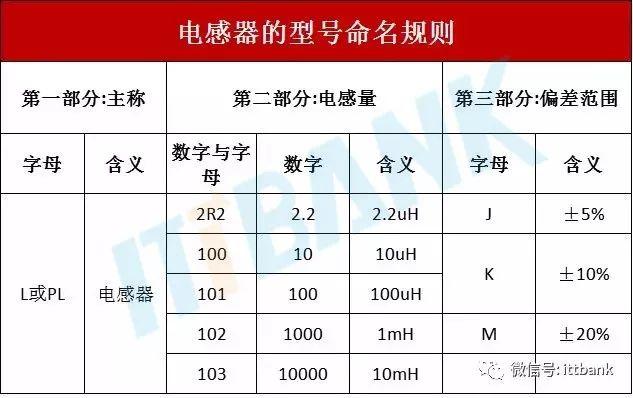

3.电感器与变压器

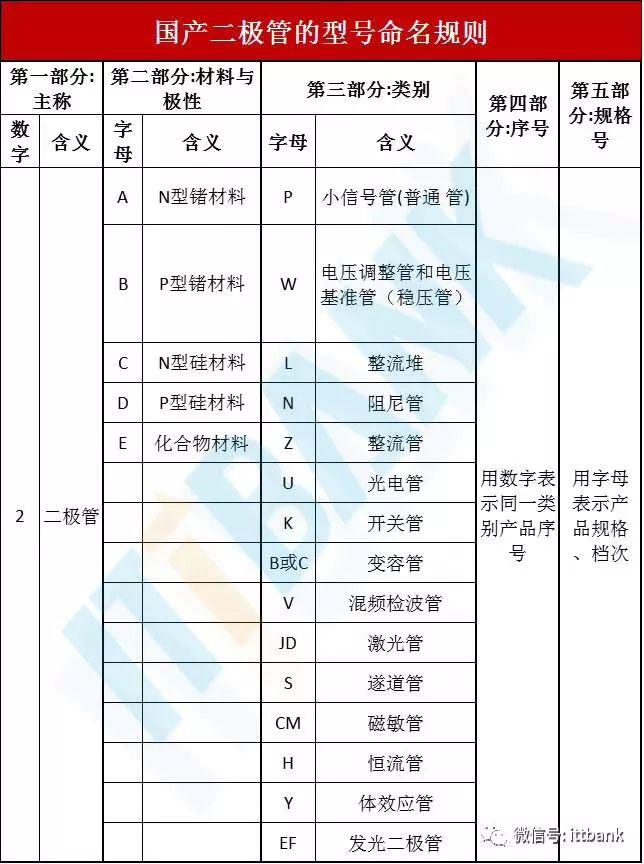

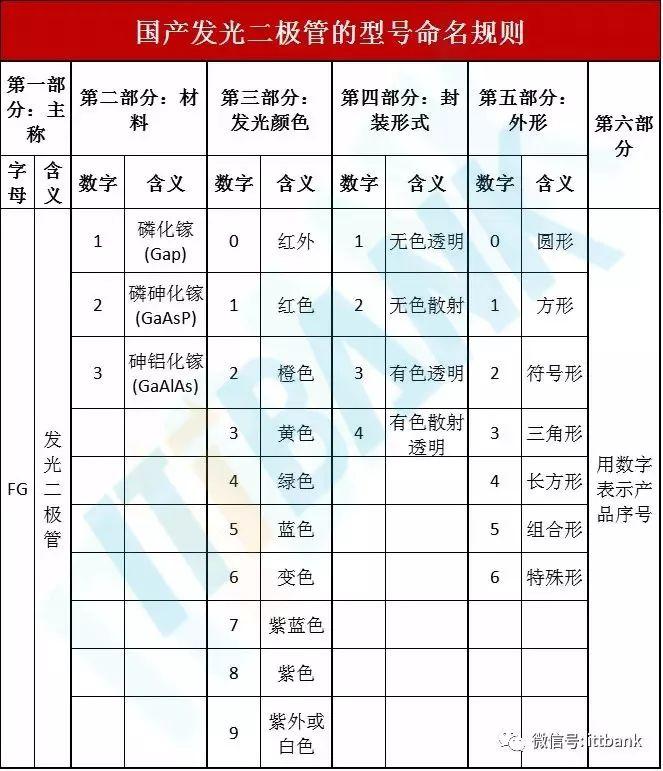

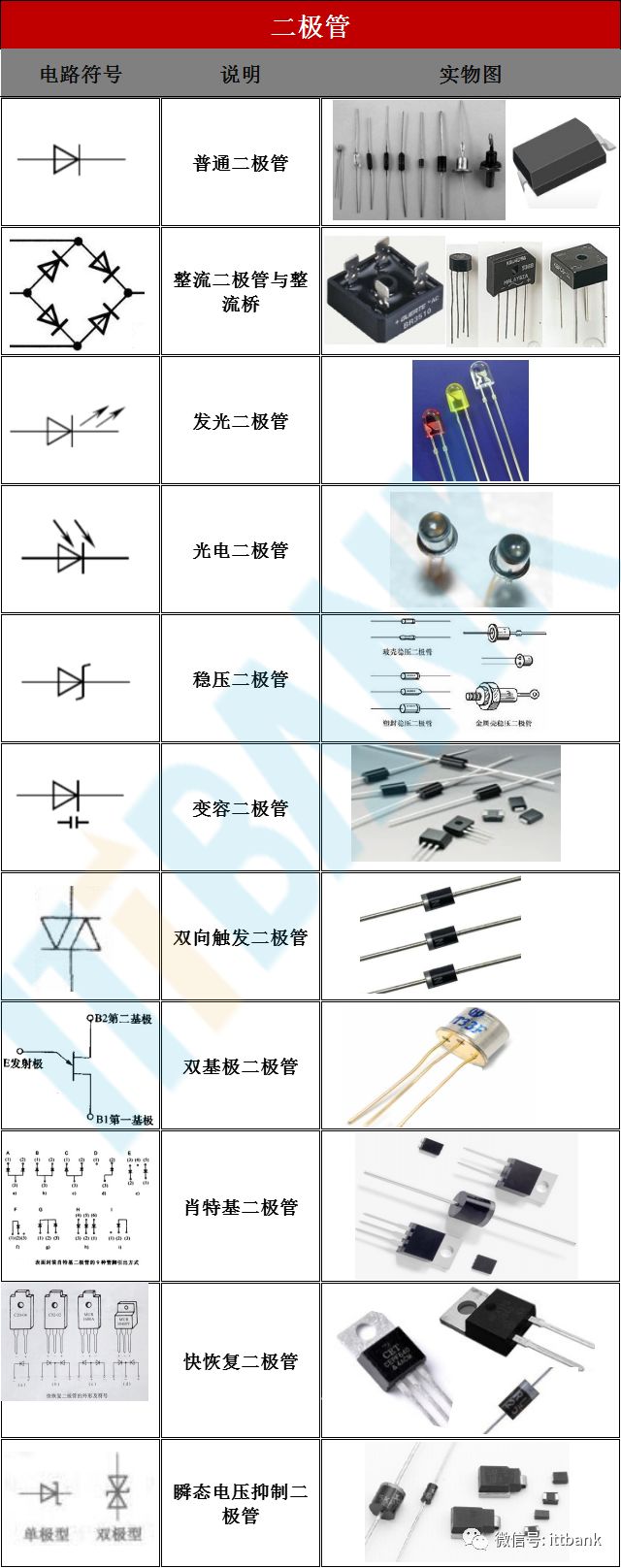

4.二极管

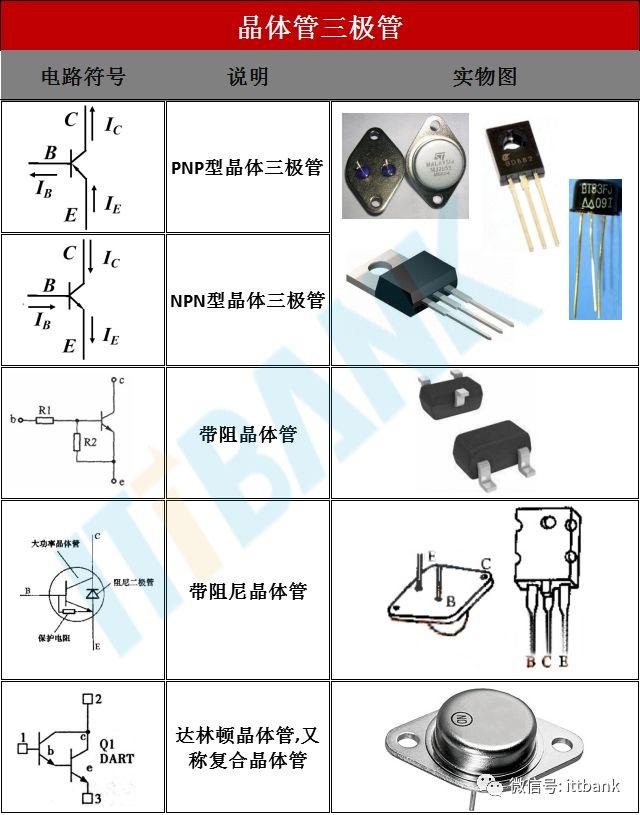

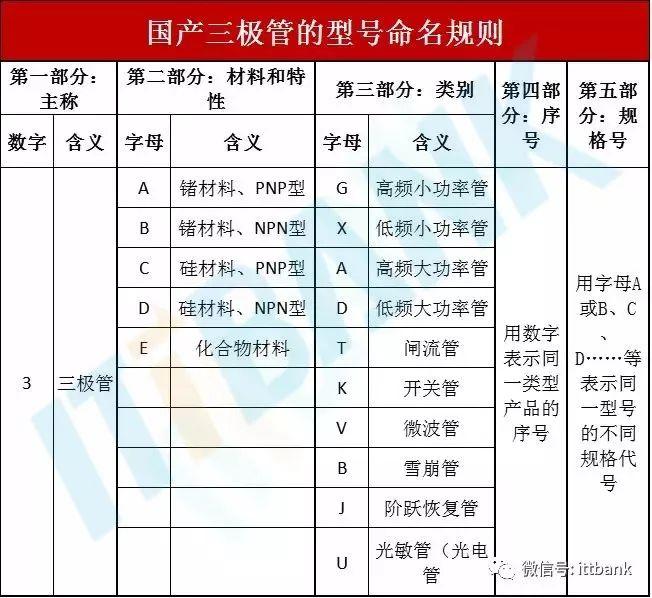

5.晶体管三极管

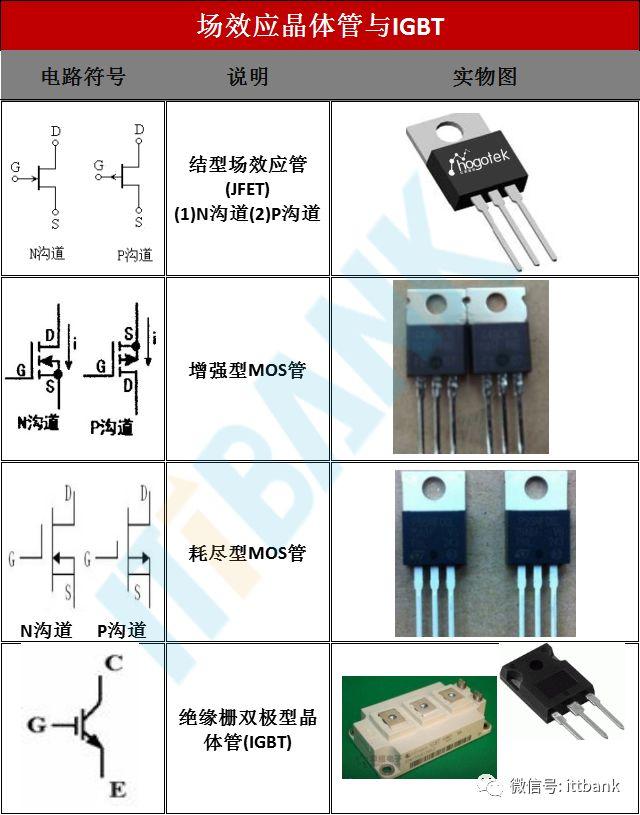

6.场效应晶体管

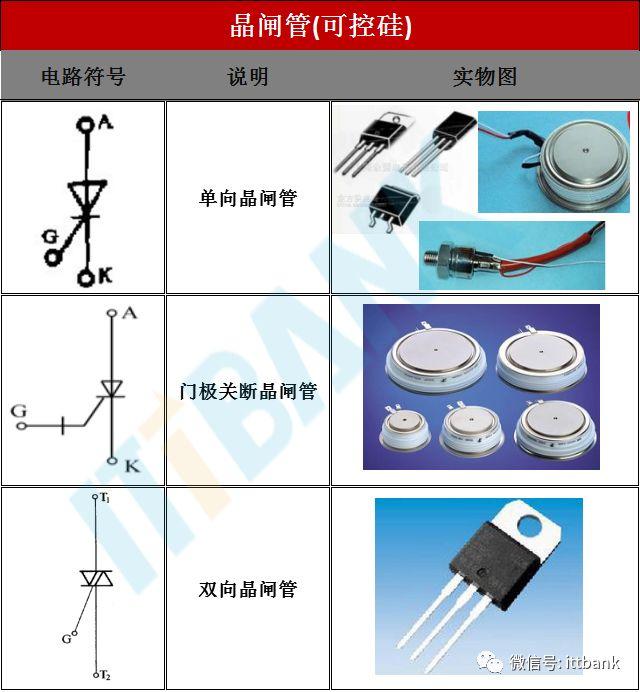

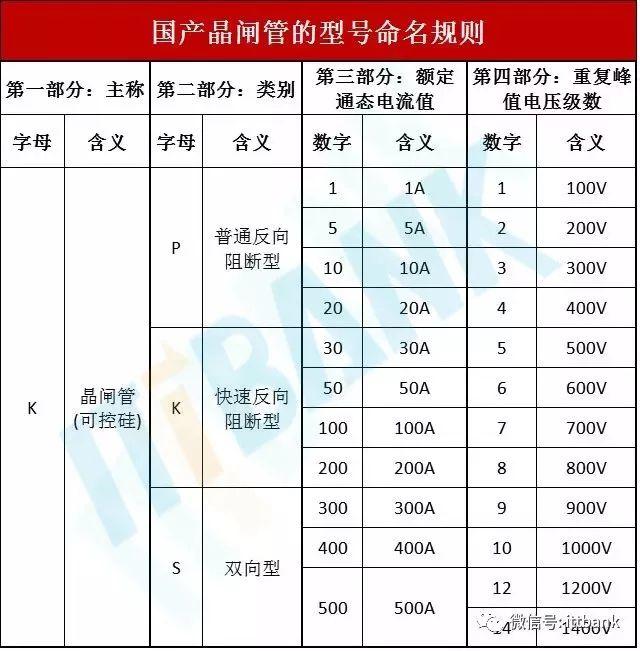

7.晶闸管(可控硅)

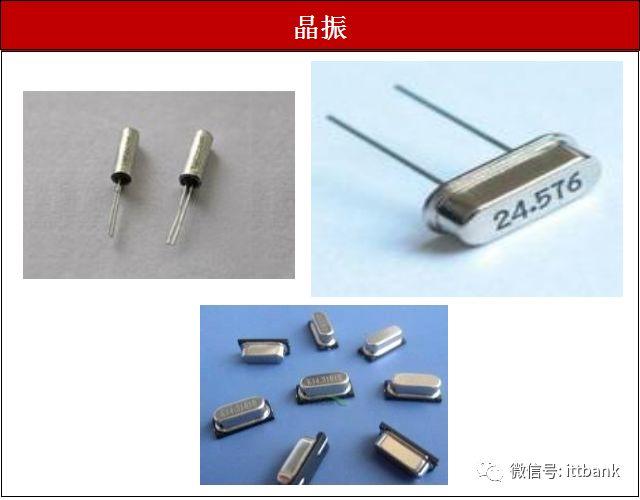

8.晶振

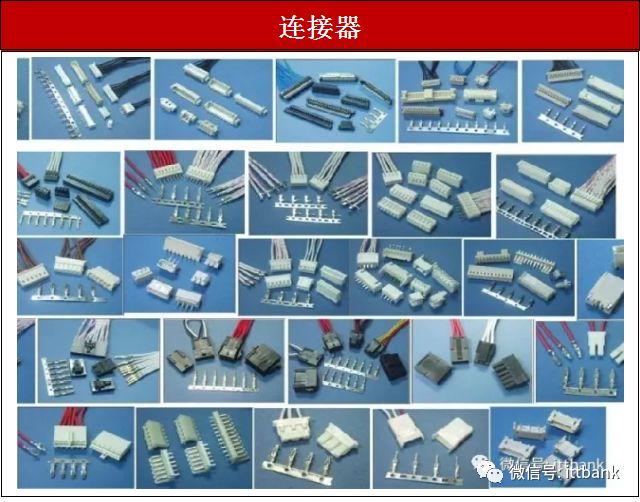

9.连接器

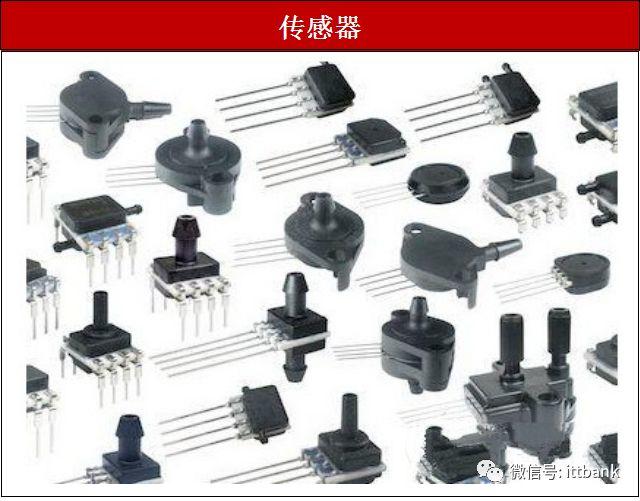

10.各种传感器

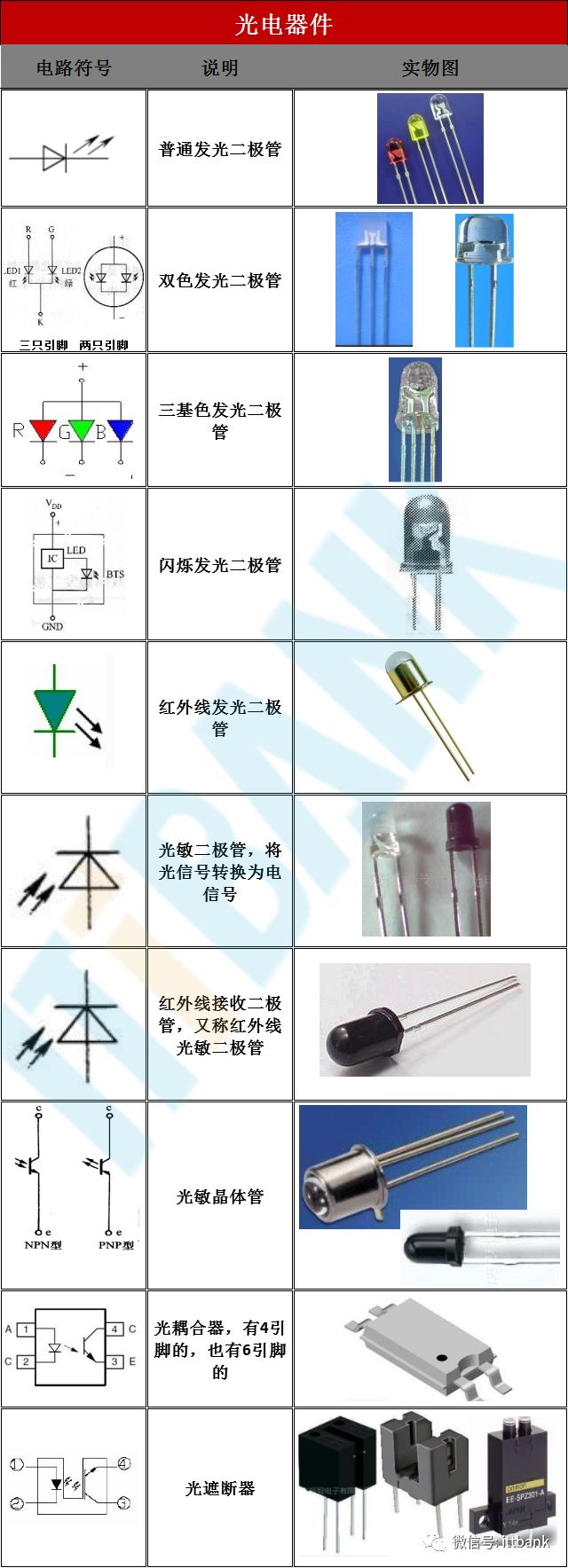

11.光电器件

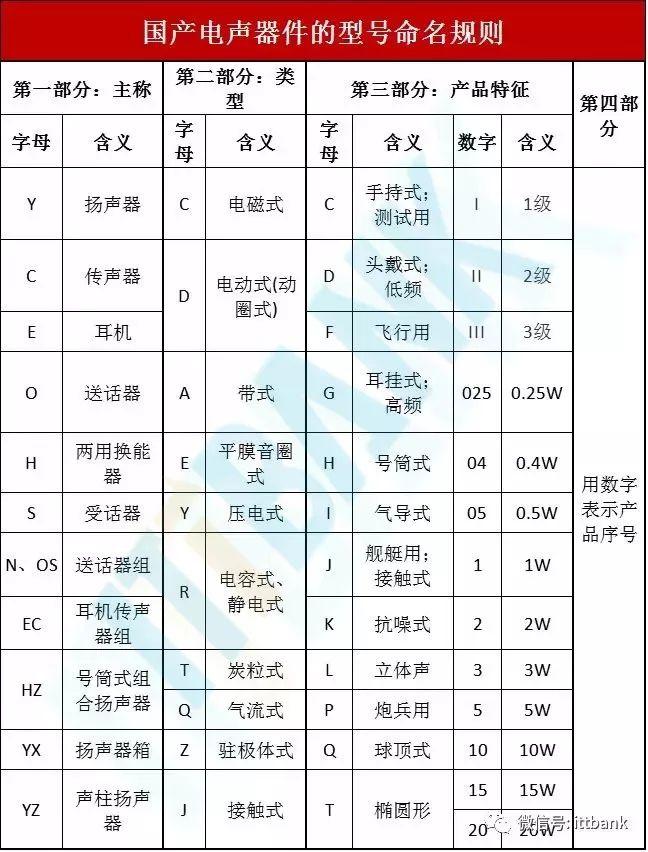

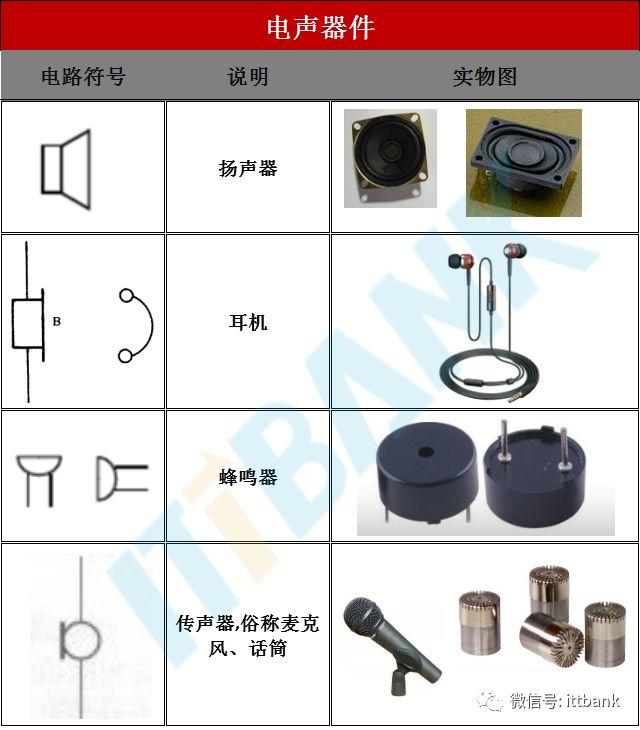

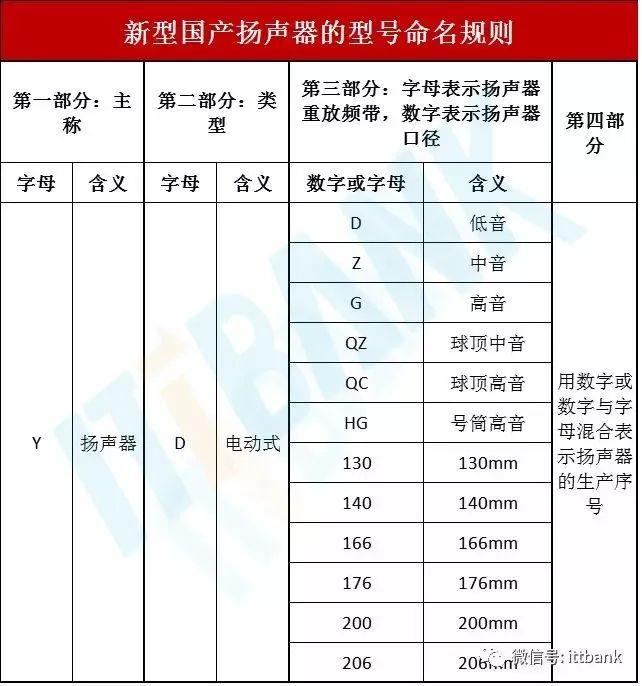

12.电声器件

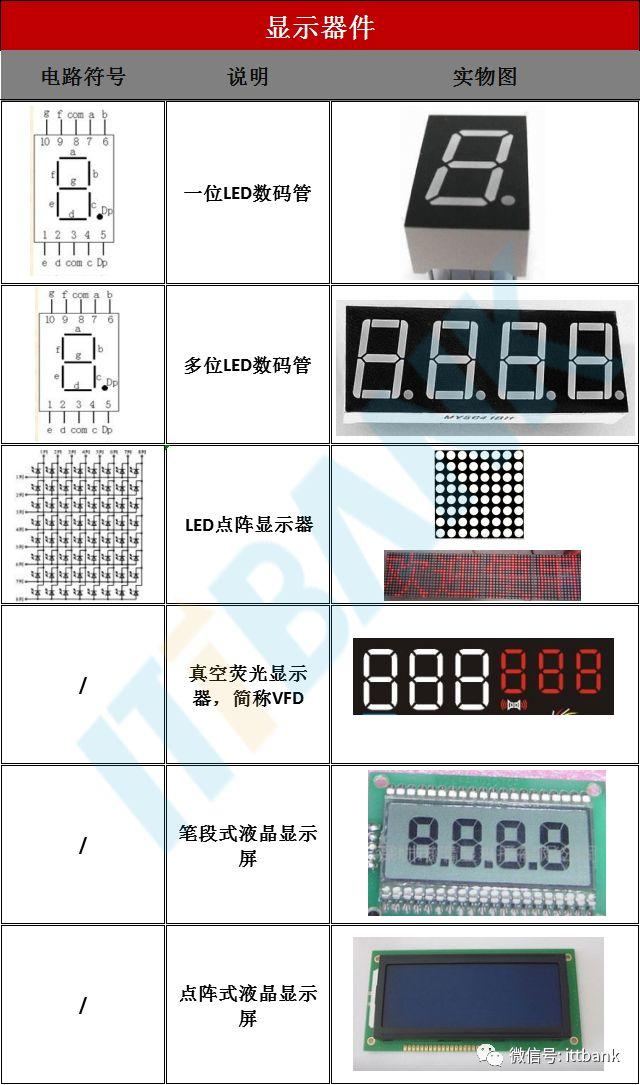

13.显示器件

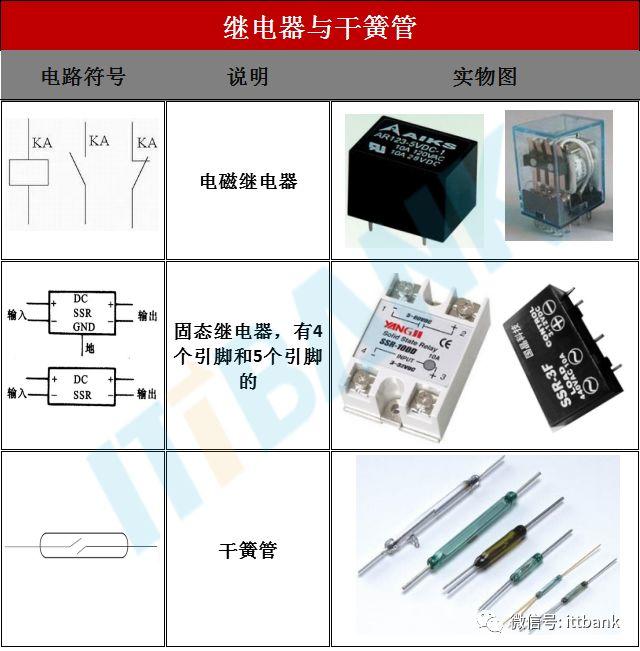

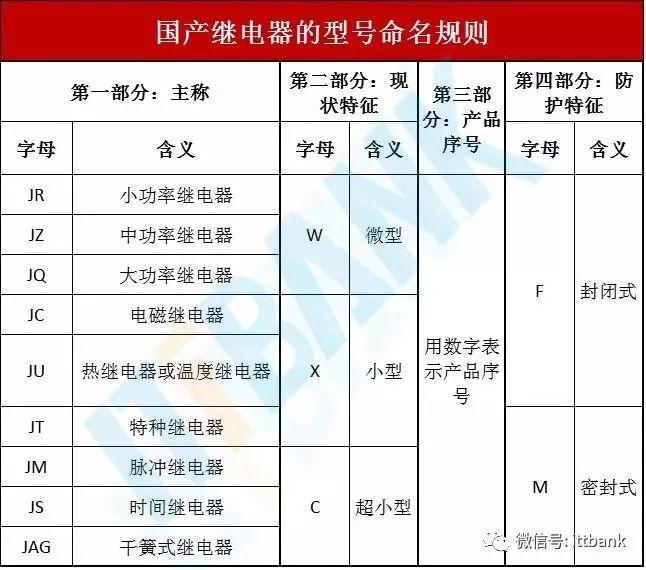

14.继电器与干簧管

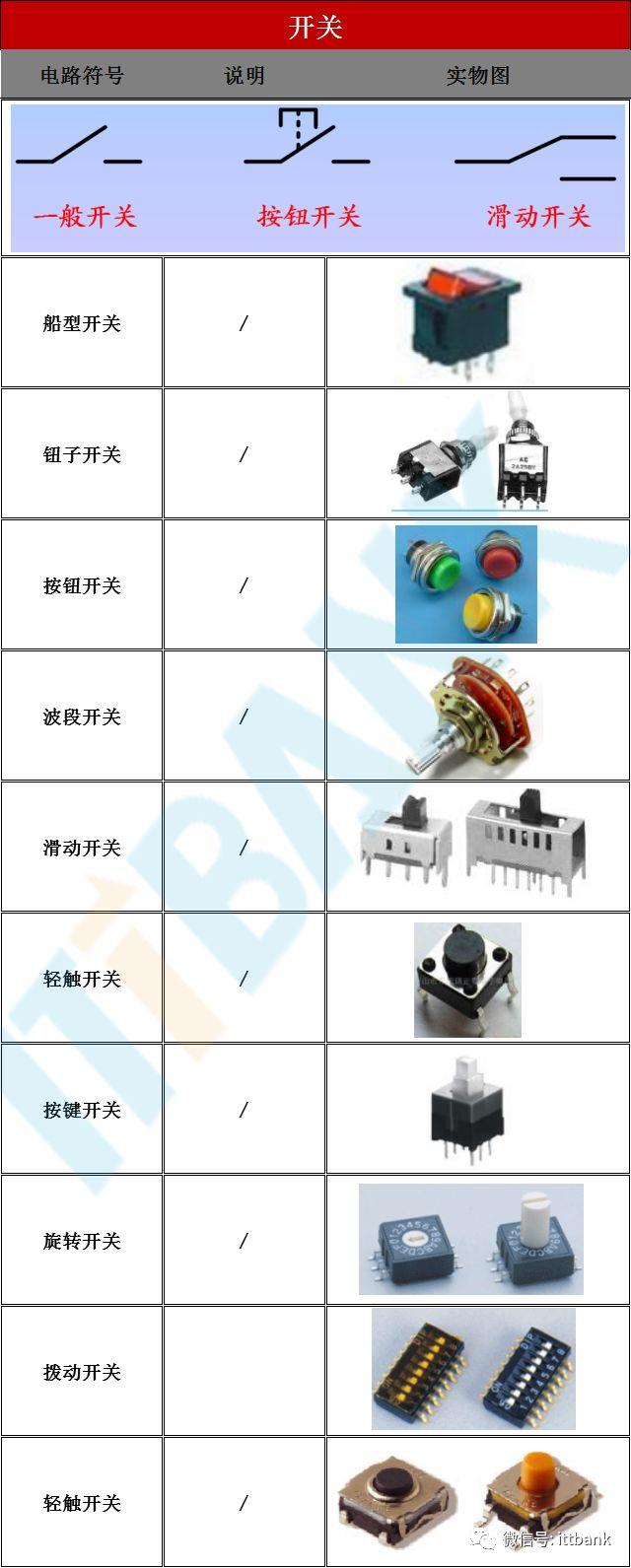

15.开关

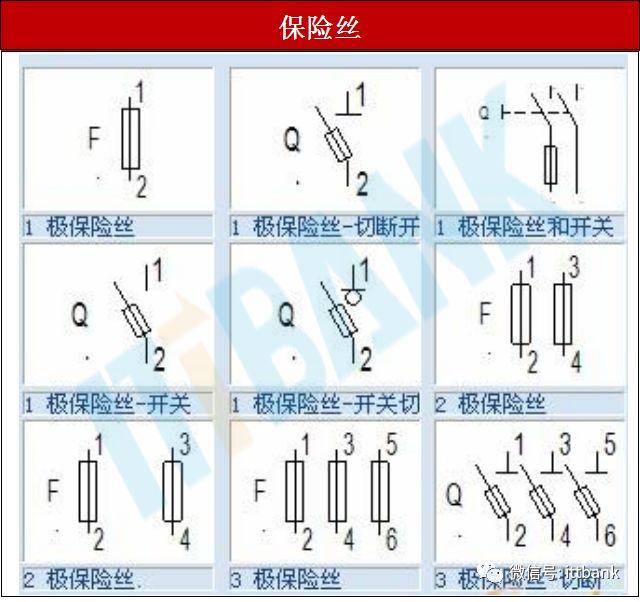

16.保险丝

推荐阅读:三极管的原理 通俗易懂,请点击下面阅读原文”
