【快速维修故障案例及研讨类技术文】卡尔玛DRT450正面吊大臂起升动作慢的快速维修

卡尔玛已连续五年推出快速维修故障案例,帮助客户解决了各类设备故障,减少了设备停机时间。卡尔玛今年将继续在各社交平台推出快速维修故障案例分享,同时也将发布一些研讨类技术文,帮助客户及维修人员解决疑难杂症,普及机车技术理论,进一步帮助客户提高生产力
全文约1131字,细读大约需要3分钟
我们将分享的2020年第七则是卡尔玛DRT450正面吊大臂起升动作慢的快速维修

作者:卡尔玛华东大区服务运营部  魏小平



故障描述

客户反映一台卡尔玛DRT450正面吊大臂起升动作非常缓慢,驾驶室显示屏没有故障代码。

故障排查

卡尔玛工作人员分析,由于机车没有出现故障代码,需要根据大臂起升动作的工作原理进行排查,并对控制大臂起升的电气和液压系统分别检查。

随后检查航空手柄信号,进入显示屏诊断菜单,来回操作航空手柄进行升降和伸缩动作,确认航空手柄信号正常,大臂起升电压和伸出电压在2.5V-4.4V之间。

检查起升比例电磁阀和起升油缸下降阻断阀组,未发现异常。

考虑到大臂起升和大臂伸出都需要4个变量柱塞泵同时工作(该机型配置4个变量柱塞泵),随后启动机车,测试大臂伸出动作,发现大臂伸出动作也较缓慢,初步判断4个变量泵工作异常。变量泵工作异常,可能为泵内部问题或变量泵信号油路异常。

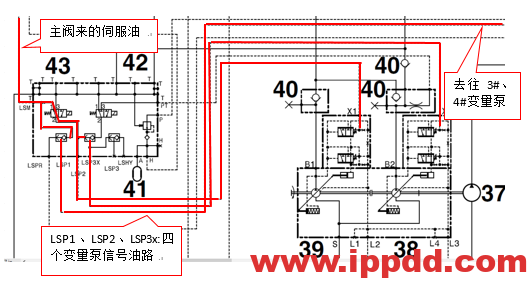

拆下车架主阀到伺服组合阀的LSM油管接头,做大臂起升动作,观察LSM油管出油情况。并拆下伺服组合阀到变量泵的信号油管LSP1、LSP2、LSP3X,发现伺服组合阀出口的信号油流量明显比车架主阀出口的LS信号油流量小很多。现场用额外的备用油管直接将主阀的LS信号油连接到变量泵上,测试大臂起升动作明显加快,由此判断上述故障原因集中在伺服组合阀部位。

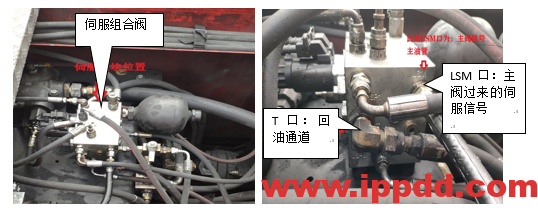

进一步检查伺服组合阀,用压缩空气在伺服组合阀的LSM端口加压,发现T口有气压排出,验证了伺服组合阀内泄漏的情况。而拆检伺服组合阀上的电磁阀和梭阀,未发现异常,判断伺服组合阀体内部存在开裂或穿孔等疑似损坏而造成内泄。



解决方法

更换伺服组合阀,试车正常。

案例总结

1、根据此案例,对于没有故障代码出现的故障现象,要根据机车相关动作的控制工作原理,在电气、液压以及机械方面用从易到难的方式进行排查。

2、另外,也请用户朋友们在日常维护使用设备时,如果机车液压系统温度较高,切勿用冷水冲洗液压系统,防止液压组件急剧热胀冷缩,使相对较薄弱的部件发生开裂,影响液压系统的正常工作。



快速维修故障案例及研讨类技术文由卡尔玛亚洲培训中心(KATC)收集整理编写。转发请注明出处。
卡尔玛亚洲培训中心(KATC)致力于成为引导亚洲集装箱装卸工业领先的培训中心,KATC提供一个专业的平台供广大的合作伙伴和用户在全球无界的知识环境中投入学习、忘掉弊习、重新学习。
