3D动画演示:有刷直流电机的工作原理

下面这张图是电机的分类,在看完这张图后,大家基本也就知道咱们今天说的有刷电机具体属于哪一类了。

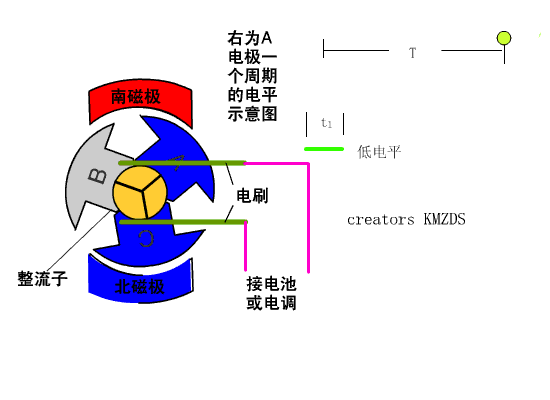

下面这个是LearnEngineering制作的动画,讲解的是直流电机的工作原理,就是把电枢线圈中感应产生的交变电动势,靠换向器配合电刷的换向作用,使之从电刷端引出时变为直流电动势的原理。

直流有刷电机是大家最早接触的一类电机,中学时物理课堂上介绍电动机也是以它为模型来展示的。直流有刷电机的主要结构就是定子+转子+电刷,通过旋转磁场获得转动力矩,从而输出动能。电刷与换向器不断接触摩擦,在转动中起到导电和换相作用。

具体我们从动图就能很好理解,在磁场中放置线圈,通过流动的电流,线圈会被一侧的磁极排斥,同时被另一侧磁极所吸引,在这种作用下不断旋转。在旋转过程中令通向线圈中的电流反向流动,使其持续旋转。电机中有个叫”换向器”的部分是靠”电刷”供电的,”电刷”的位置在”转向器”上方,随着旋转不断移动。通过改变电刷的位置,可使电流方向发生变化。换向器和电刷是DC电机的旋转所不可或缺的结构。



直流有刷电机是所有电机的基础,它具有启动快、制动及时、可在大范围内平滑地调速、控制电路相对简单等特点。
