最清晰最详实的发动机分解图,果然是干货

发动机——是将某一种形式的能量转换为机械能的机器。其功用是将液体或气体的化学能通过燃烧后转化为热能,再把热能通过膨胀转化为机械能并对外输出动力。汽车的动力来自发动机。发动机是汽车的心脏,影响汽车的动力性,经济性。

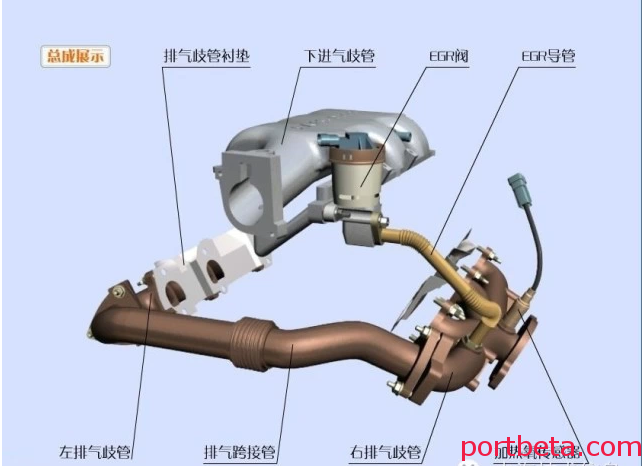

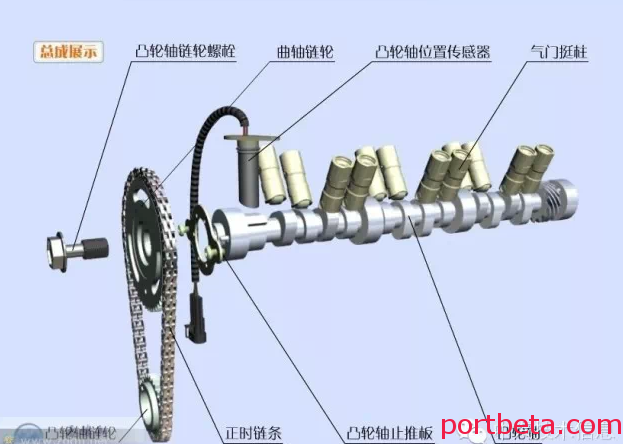

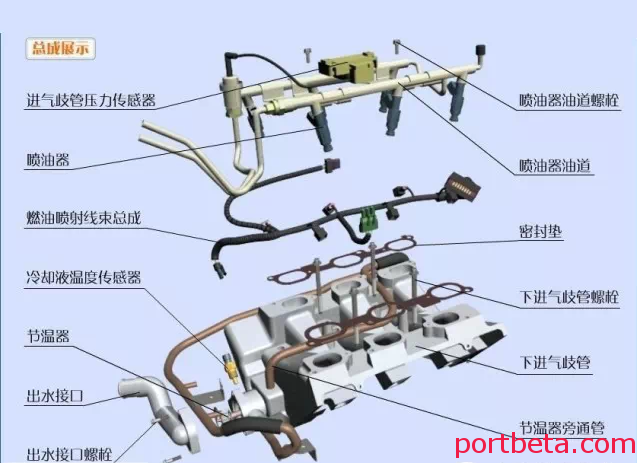

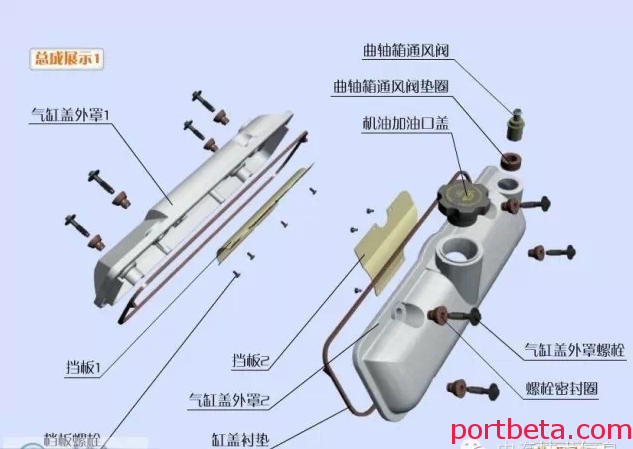

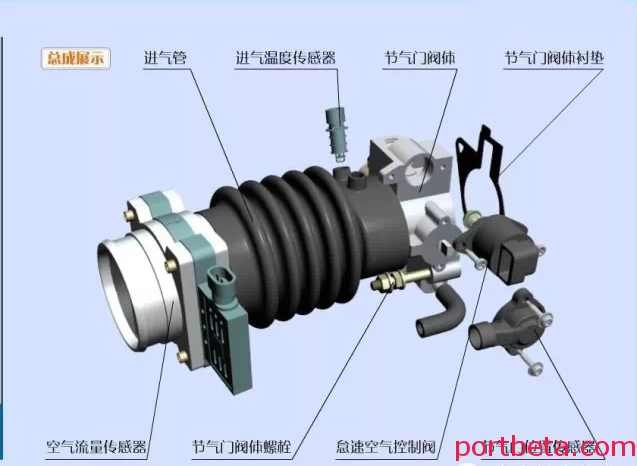

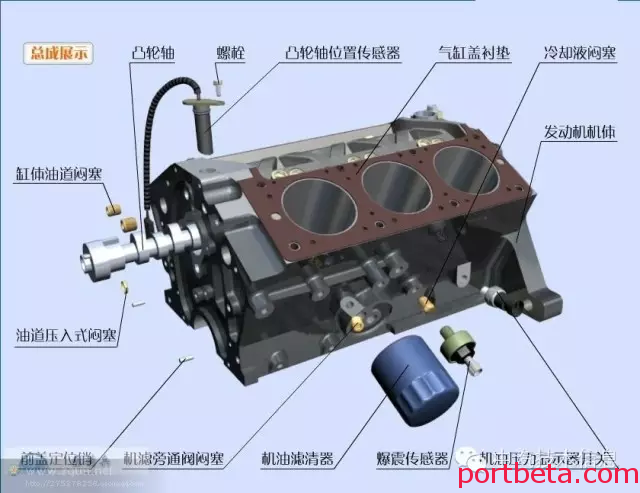

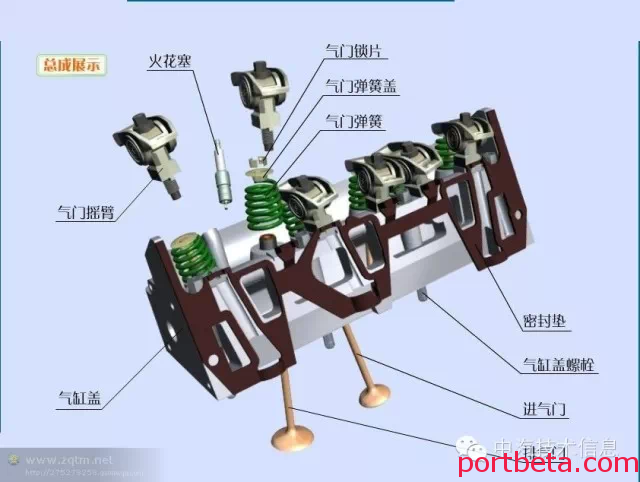

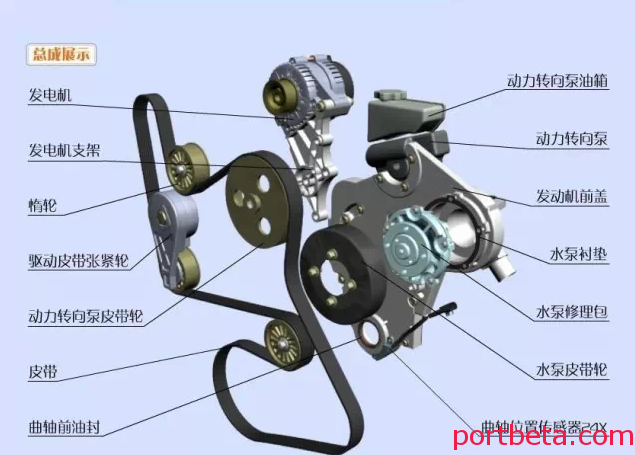

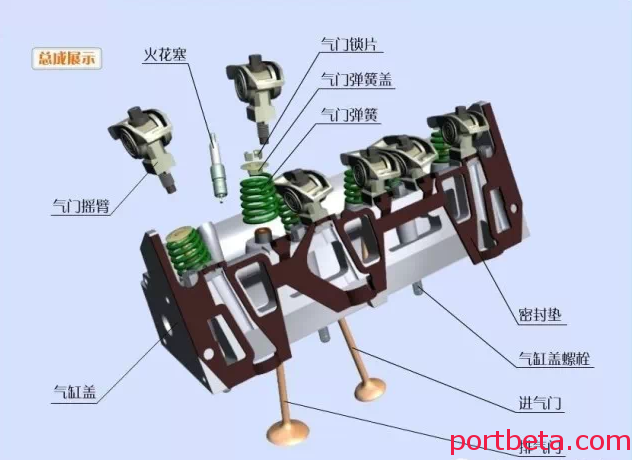

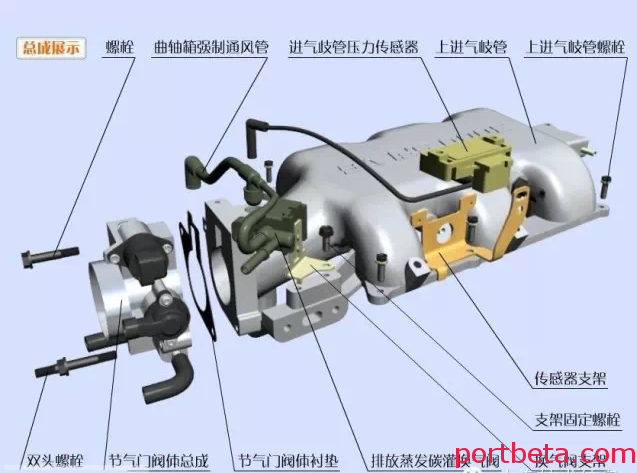

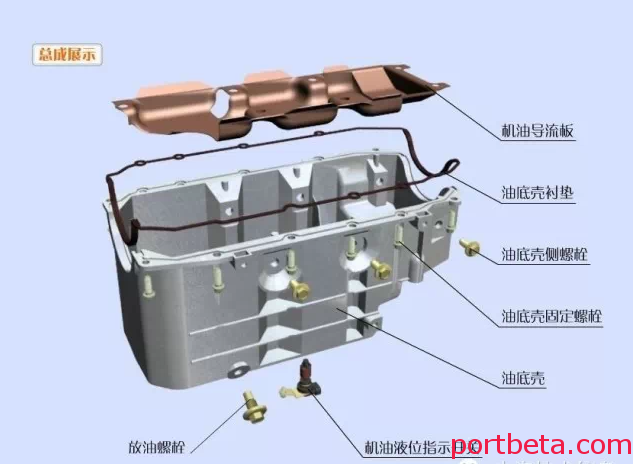

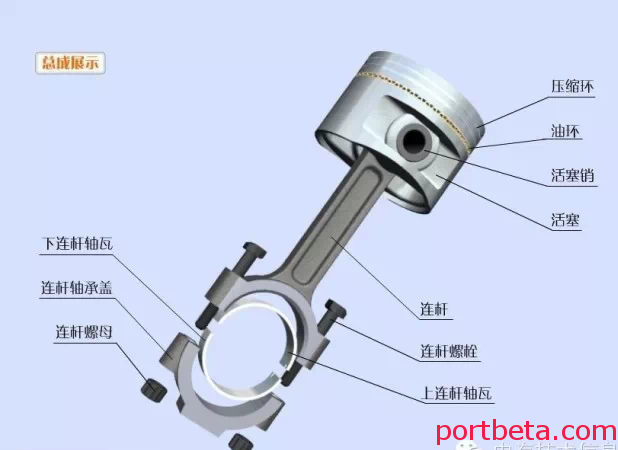

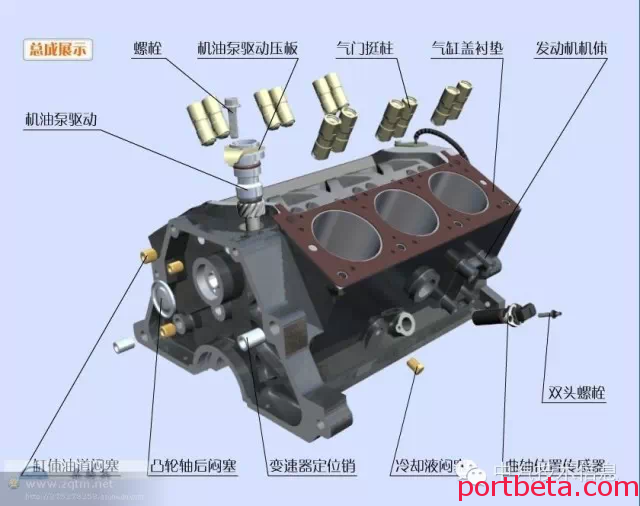

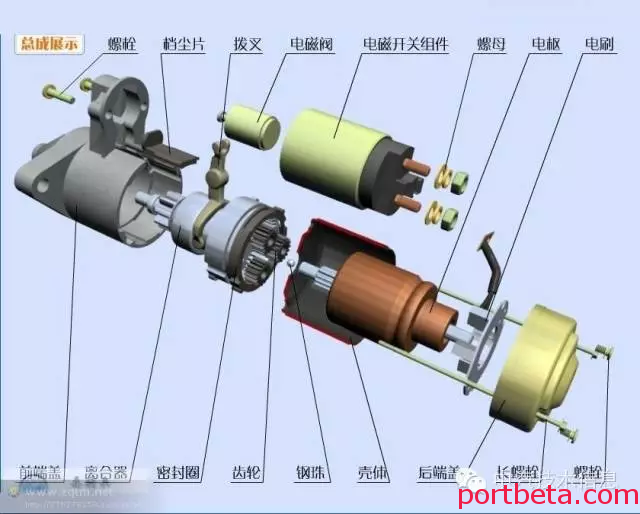

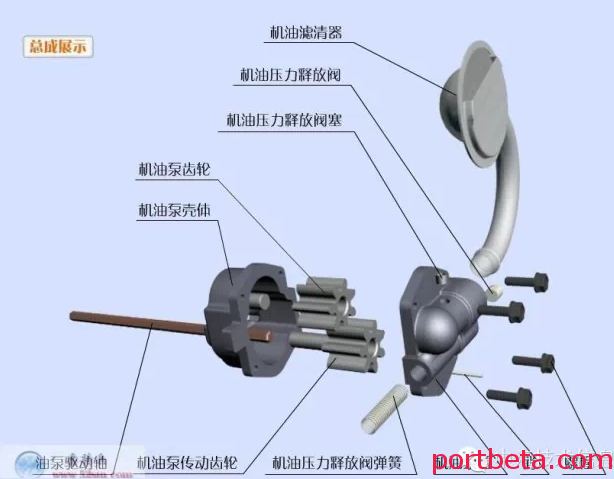

作为汽车上的重要组成部分,发动机结构复杂、种类繁多,今天我们可以通过下列分解图,对发动机总成有一个直观的了解。

最清晰最详实的发动机分解图,果然是干货

最清晰最详实的发动机分解图,果然是干货

最清晰最详实的发动机分解图,果然是干货

最清晰最详实的发动机分解图,果然是干货

最清晰最详实的发动机分解图,果然是干货

最清晰最详实的发动机分解图,果然是干货

最清晰最详实的发动机分解图,果然是干货

最清晰最详实的发动机分解图,果然是干货

最清晰最详实的发动机分解图,果然是干货

最清晰最详实的发动机分解图,果然是干货

最清晰最详实的发动机分解图,果然是干货

最清晰最详实的发动机分解图,果然是干货

最清晰最详实的发动机分解图,果然是干货

最清晰最详实的发动机分解图,果然是干货

最清晰最详实的发动机分解图,果然是干货

本文转自微信公众号“中汽技术信息”
