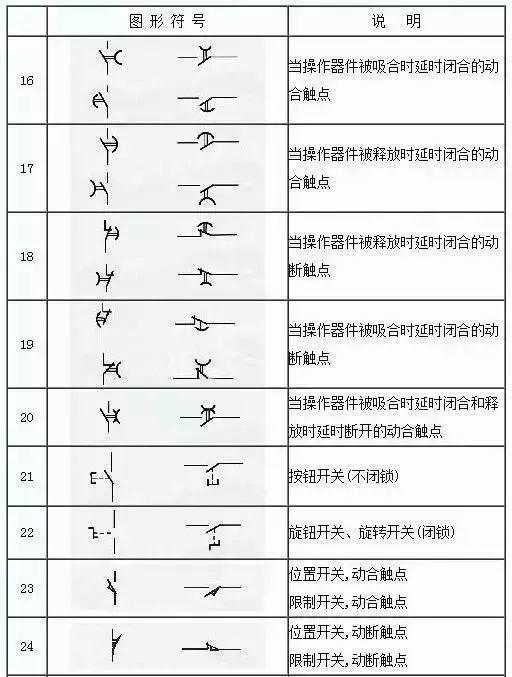

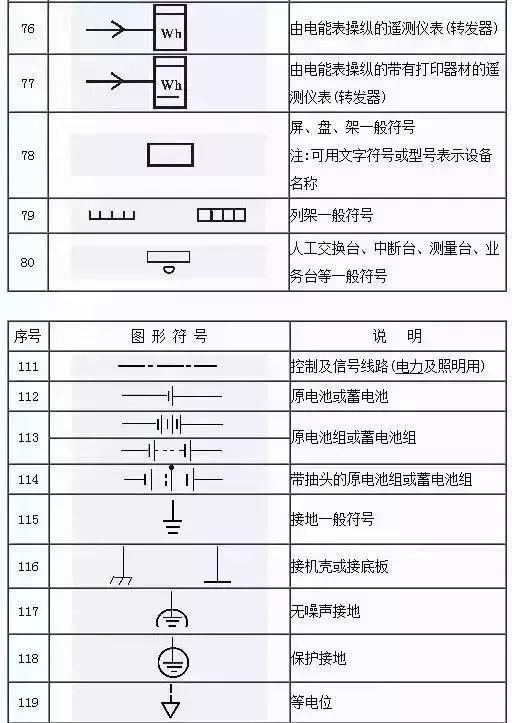

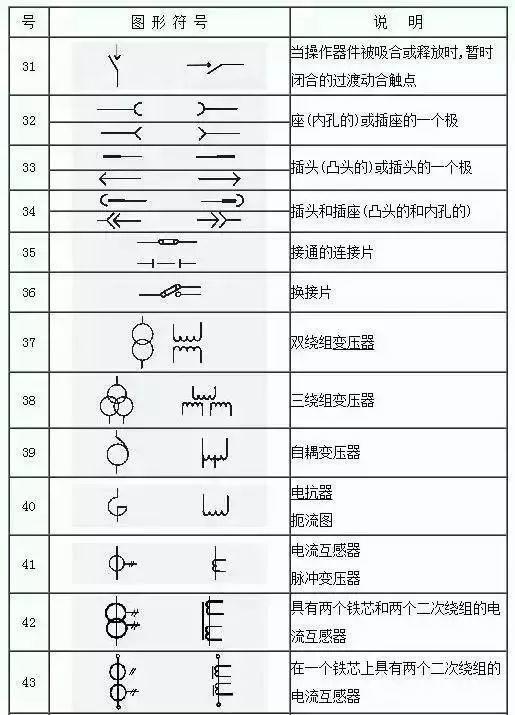

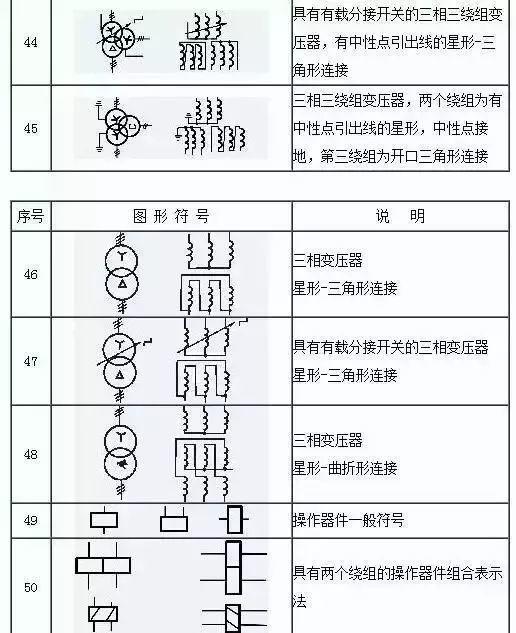

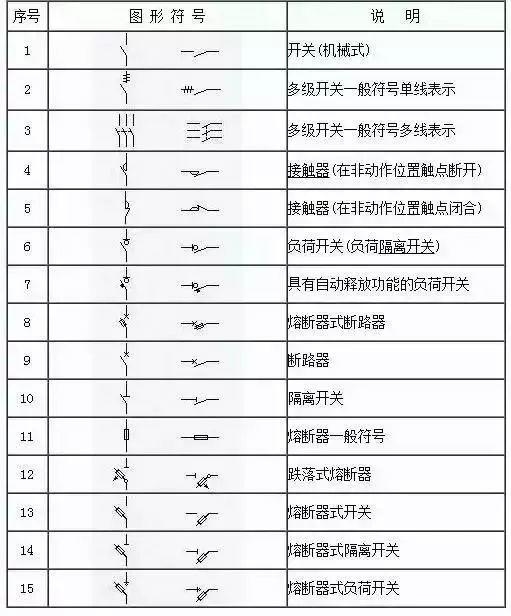

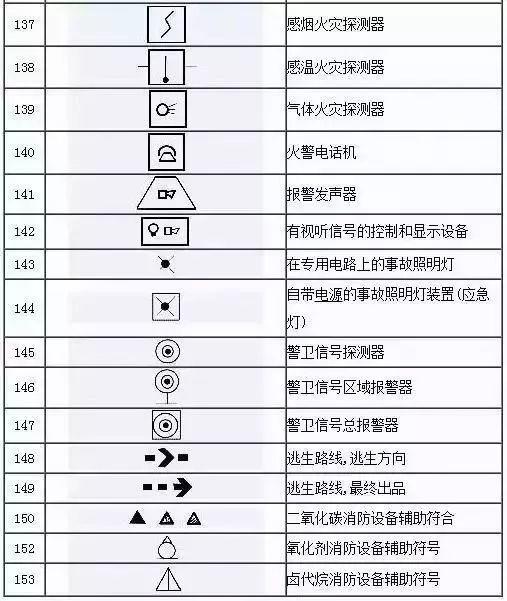

[电工基础]153项电气符号 电气技术 19年3月20日 编辑 wangzhe12588 取消关注 关注 私信 我们平时的电气图纸 有很多的符号 如果你不认识那就out了！ 为了方便 小编今天都收集齐了 拿走不谢！ 、 好了，总共153项，基本的符号都在这了，可以不用带手册了吧！ ---------------------还可以看看---------------------变频器维修｜为什么检修变频器上电前要先用万用表测量下IGBT 模块的好坏？变频器维修老师傅都有一个习惯，坏了的变频器拆机检修前和修好后上电前都会用万用表量下IGBT模块的好坏，这是为什么呢？ 其实问题很简单：IGBT 是变频器的 “心脏功率阀”，上电前不用万用表测好坏，等于给故 … 变频器炸机常见原因及系统性预防措施随着工业自动化水平的不断提升，变频器已成为现代电机控制与节能运行的核心装置。在注塑、起重、风机水泵等各类工业现场中，变频器不仅实现软启动与调速，更通过闭环控制达到高精度调节。然而，变频器因选 … 变频器炸机常见原因及系统性预防措施随着工业自动化水平的不断提升，变频器已成为现代电机控制与节能运行的核心装置。在注塑、起重、风机水泵等各类工业现场中，变频器不仅实现软启动与调速，更通过闭环控制达到高精度调节。然而，变频器因选 … IGBT结构原理，快速排查变频器跳闸故障 经常调试和维修变频器的师傅都清楚，IGBT模块是变频器的核心逆变器件，也是故障高发部件。很多设备出现过流跳闸、过热停机、电机抖动等问题，基本都和IGBT模块及周边电路相关。今天带大家彻底搞懂IGBT的 … 转载 | 起重机电气系统设计技术分享(续)2 • 王吉明FIFTEEN.起重机电气设计_驱动系统的并联(5) 一、整流回馈单元的并联使用 西门子S120 ALM 380-480VAC 最大规格是900KW, 500-690VAC 最大规格是1400KW, 大型起重机驱动系统容量超过900/1400KW的功率，因此需 … 声明：本站所有文章均来源于网络，如有侵犯您的合法权益请告知（wangzhe12588#gmail.com），将立即删除。
![[电工基础]153项电气符号](/wp-content/uploads/2019/03/beepress-image-2-3-0-15793-1553095769.jpeg "153项电气符号，收藏后你可以不用带手册了")
![[电工基础]153项电气符号](/wp-content/uploads/2019/03/beepress-image-2-3-0-15793-1553095769-1.jpeg "153项电气符号，收藏后你可以不用带手册了")
![[电工基础]153项电气符号](/wp-content/uploads/2019/03/beepress-image-2-3-0-15793-1553095770.jpeg "153项电气符号，收藏后你可以不用带手册了")
![[电工基础]153项电气符号](/wp-content/uploads/2019/03/beepress-image-2-3-0-15793-1553095771.jpeg "153项电气符号，收藏后你可以不用带手册了")
![[电工基础]153项电气符号](/wp-content/uploads/2019/03/beepress-image-2-3-0-15793-1553095772.jpeg "153项电气符号，收藏后你可以不用带手册了")
![[电工基础]153项电气符号](/wp-content/uploads/2019/03/beepress-image-2-3-0-15793-1553095772-1.jpeg "153项电气符号，收藏后你可以不用带手册了")
![[电工基础]153项电气符号](/wp-content/uploads/2019/03/beepress-image-2-3-0-15793-1553095773.jpeg "153项电气符号，收藏后你可以不用带手册了")
![[电工基础]153项电气符号](/wp-content/uploads/2019/03/beepress-image-2-3-0-15793-1553095773-1.jpeg "153项电气符号，收藏后你可以不用带手册了")
![[电工基础]153项电气符号](/wp-content/uploads/2019/03/beepress-image-2-3-0-15793-1553095774.jpeg "153项电气符号，收藏后你可以不用带手册了")
、
