时间继电器的结构原理图解

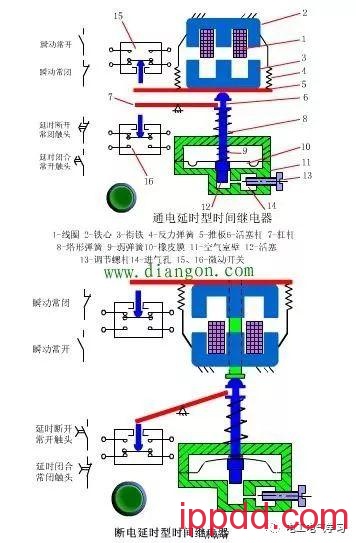

空气阻尼式时间继电器利用空气阻尼原理达到延时的目的。它由电磁机构、延时机构和触点组成。其中电磁机构有交流、直流两种;延时方式有通电延时型和断电延时型,两种继电器原理和结构均相同,只是将其电磁机构翻转180°安装。当衔铁位于铁心和延时机构之间时为通电延时型;当铁心位于衔铁和延时机构之间时为断电延时型。

时间继电器的结构原理图解
时间继电器的工作原理:

时间继电器的结构原理图解
