电动葫芦的正确接线方式

电气技术 haoava 4897次浏览 0个评论 扫描二维码

首相让我们先认识下电动葫芦:

电动葫芦的正确接线方式

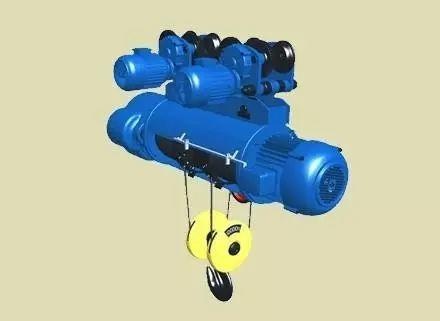

电动葫芦简称电葫芦,是一种轻小型起重设备。多数电动葫芦由人使用按纽在地面跟随操纵,或也可在司机室内操纵或采用有线(无线)远距离控制。 电动葫芦是一种特种起重设备,安装于天车、龙门吊之上,具有体积小,自重轻,操作简单,使用方便等特点,用于工矿企业,仓储码头等场所。起重量一般为 0.1~80吨,起升高度为3~30米。由电动机、传动机构和卷筒或链轮组成,分为钢丝绳电动葫芦和环链电动葫芦两种。环链电动葫芦分为进口和国产两种;钢丝绳电动葫芦分CD1型(单速提升)、MD1型(双速提升);微型电动葫芦、卷扬机、多功能提升机。



电动葫芦的正确接线方式

  1.
  2. 1.首先用万用表侧电阻,从电动葫芦电机里出来的三根线,有一根是公共真个线,另外两根是绕组的进线。(如不分主副的话两根绕组进线和公共端线的电阻是一样大的 ,如分主副绕组的话主绕组和公共端得电阻要大于副绕组和公共真个电阻)。

  3. 2.判断主副绕组,看电动葫芦电机中的线的根数判定,分主副绕组并且要求是正反转的话从电机里出来线的根数至少是4根,如是3根就可判定是不分主副绕组。

  4. 3.电动葫芦接线主要是葫芦主体和手柄的操作,一般情况下,操作手柄上设有六个按钮,分别是红、绿和四个方向键,葫芦上有接线端的子排,也就是用于连接葫芦主体与手柄的地方,根据线所对应的颜色,进行接线即可。

电动葫芦的正确接线方式

电动葫芦的正确接线方式

电动葫芦的正确接线方式



电动葫芦电气装置主要由电气控制箱,按钮开关,限位器及连接导线组成。



电动葫芦的正确接线方式

电动葫芦的正确接线方式

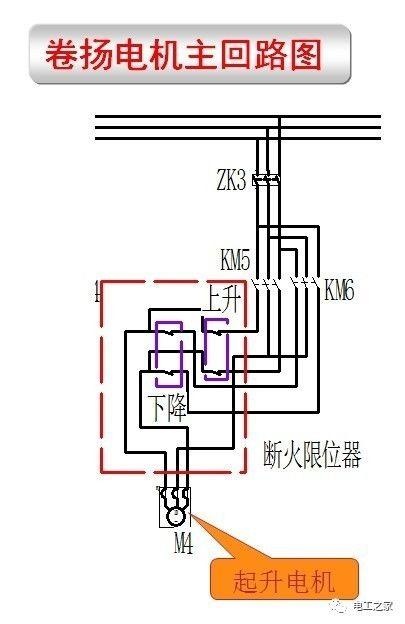

卷扬电机和大小车电机一样,也是由两个接触器控制正反向,正反向也具有互锁,不同的是在其主回路中串入了断火限位器来作为上升下降的限位。



断火限位器原理:它从接触器正反转下端引出5根火线。在5根线中一根火线做公共线(我们通常选用B相作公共线),卷扬上下控制接触器下端导线分别连接上两对触点。当上升或下降到一定高度时,导绳器会带动撞块顶开断火限位器,从而断开电机电源保证设备不会损坏。断火限位器作位电动葫芦最后一道电气防线,平常不要使其频繁动作,在其下级要再装一个限位开关。二者距离要适当。



电动葫芦的正确接线方式

电动葫芦的正确接线方式

按钮开关控制盒的操作电压一般为380V36V,根据按钮开关上所示方向符号,正确按压按钮,通过控制箱内继电器吸合与断开,可以控制葫芦的动作。



在遥控器中,上与下、左与右、前与后均有互锁,防止同时按动一组按钮时电机有动作。



在机体上均有大车和小车行走限位开关,在轨道两侧设置弹性缓冲器,保证电动葫芦行至两端部脱轨或防止撞坏机体。



在卷扬上有上升限位撞块,和断火限位器起到双保护的作用。在没有下限位的电动葫芦中,在吊钩处于最低工作位置时,卷筒上的钢丝绳必须保留3圈以上安全圈。

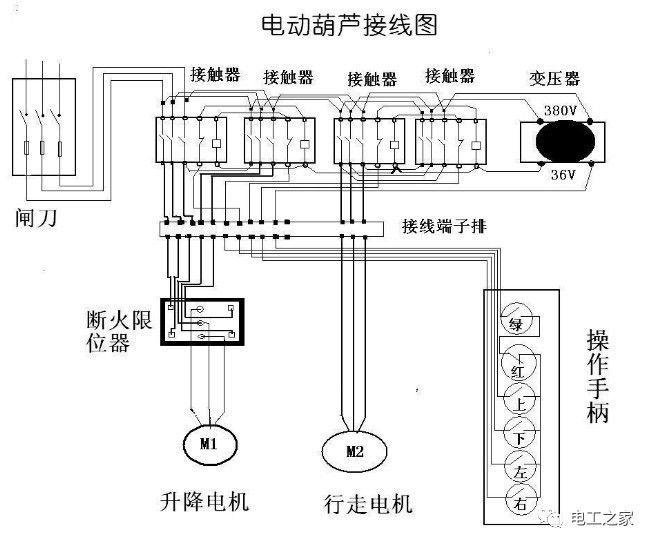

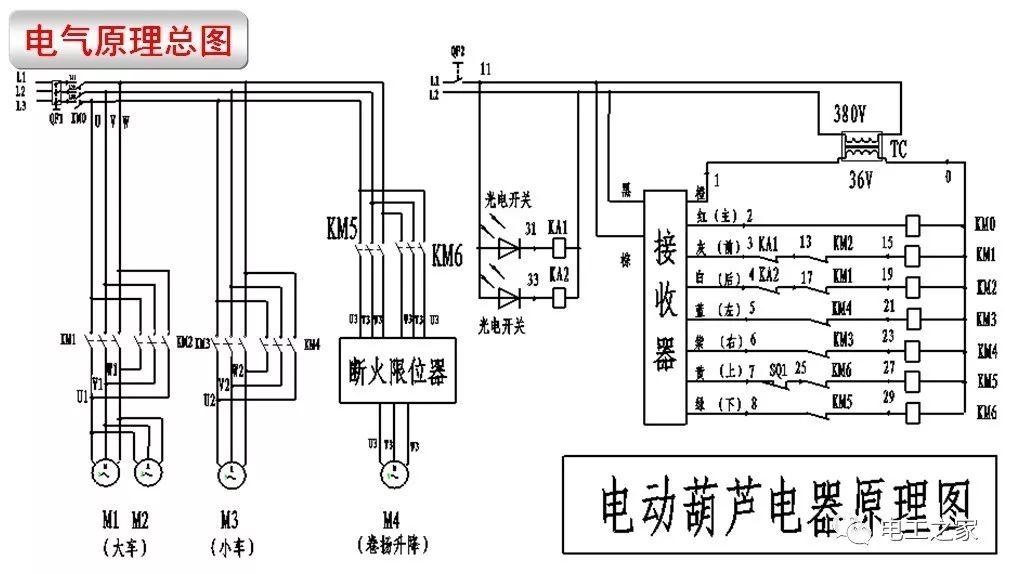

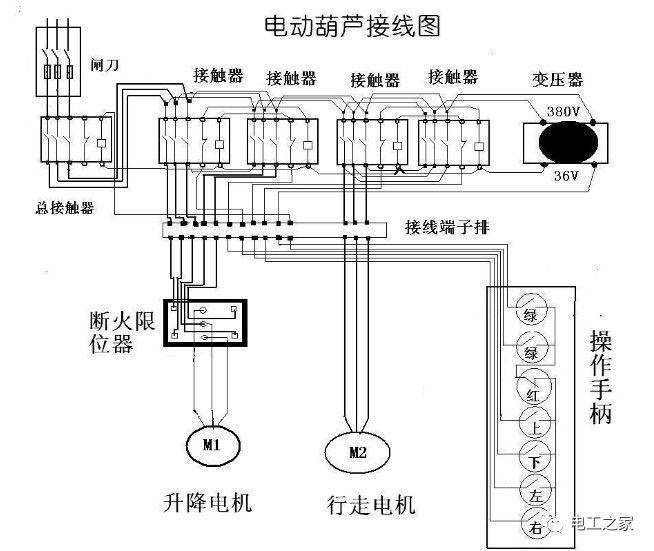

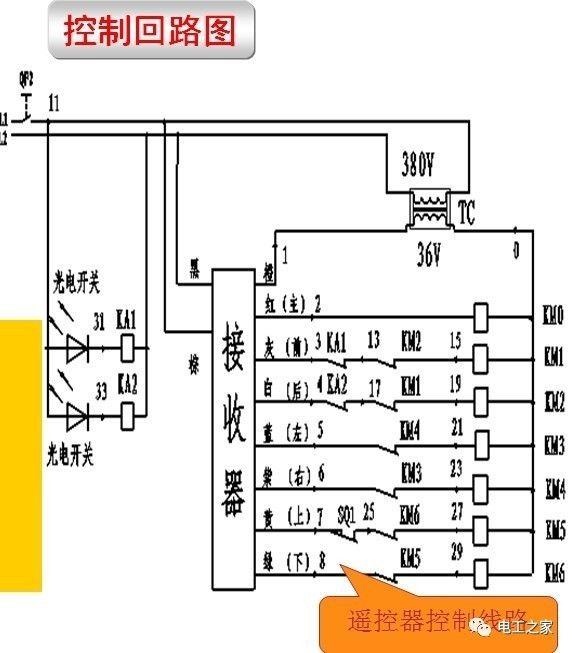

常见接线图:



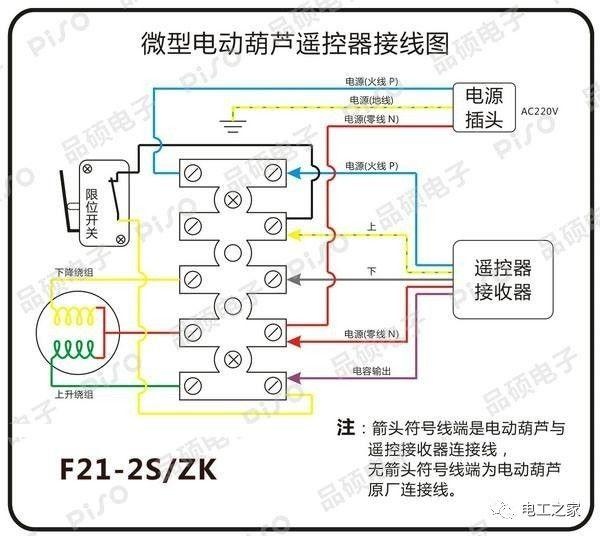

电动葫芦的正确接线方式

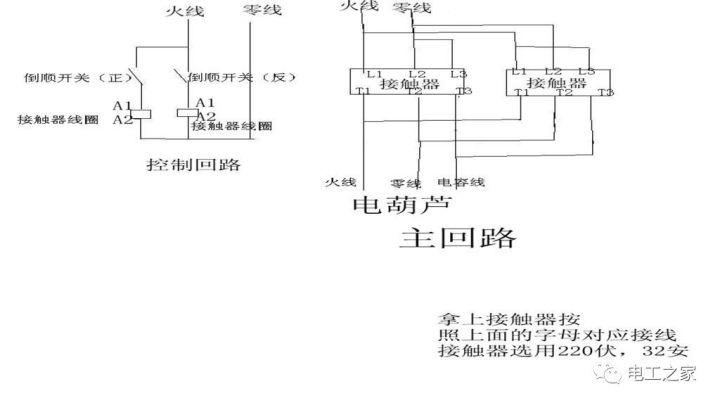

电动葫芦的正确接线方式



—-END—-

电动葫芦的正确接线方式

本文转自电工之家,有任何问题欢迎大家一起探讨。
