卡尔玛老堆高机变速箱胶木齿圈更换记录

我公司一台卡尔玛堆高机,近期出现发动机启动后不能行走的故障,检测发现变速箱压力为0,同时伴随方向油缸无动作。我们判断为胶木齿圈损坏,导致发动机输出力矩不能传递到变速箱,因此必须更换胶木齿圈。更换过程如下:

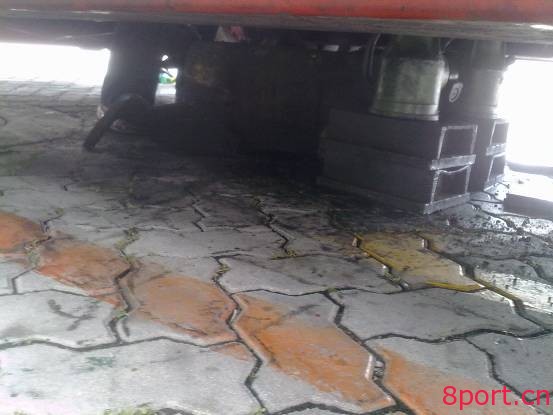

1、将堆高机拖至平坦场地,用千斤顶分别顶住发动机和变速箱,然后用枕木托住。
卡尔玛老堆高机变速箱胶木齿圈更换记录

2、用小叉车和一段钢丝绳吊住变速箱侧头部,拆卸变速箱地脚螺栓、变速箱发动机联接螺栓。

卡尔玛老堆高机变速箱胶木齿圈更换记录

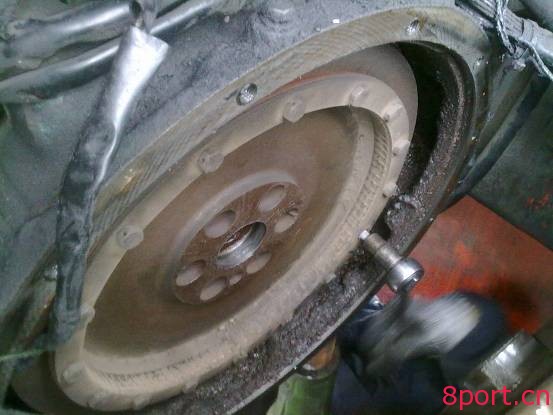

3、 移开变速箱部分,检查并拆卸胶木齿圈。

卡尔玛老堆高机变速箱胶木齿圈更换记录卡尔玛老堆高机变速箱胶木齿圈更换记录

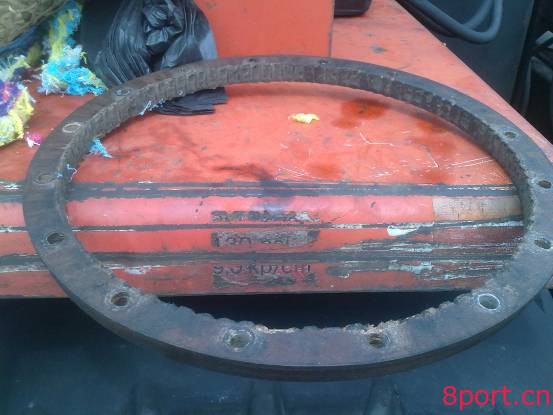

4、更换胶木齿圈,其过程和方法如下:

卡尔玛老堆高机变速箱胶木齿圈更换记录卡尔玛老堆高机变速箱胶木齿圈更换记录

翻译成中文如下:

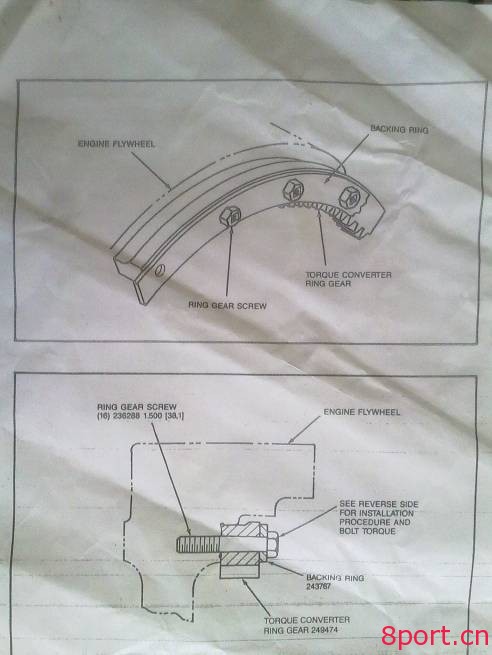

胶木齿圈安装要点
1、清除飞轮底座及螺栓孔周边毛刺,并用清洁溶剂来清洁飞轮底座及其螺丝孔,胶木齿圈及其螺栓孔,干燥后待用。
2、检测飞轮、飞轮室、飞轮连接器的尺寸,必须符合SAE标准J927和J1033关于螺栓孔尺寸、螺栓孔距偏差、底座平面度等公差的规定。根据clark相关产品说明书进行测量。
3、测量和记录发动机曲轴纵向间隙
4、按以下方法安装胶木齿圈:
注意事项:
胶木齿圈的安装从锁螺栓开始必须在5分钟内完成。紧固螺栓螺纹上的特殊环氧胶,在5分钟内凝固,因此必须在此时间范围内完成螺栓的紧固,否则会导致螺纹胶不牢固。
5、安装齿圈顶环时,用螺栓压下约0.06英寸(1.5mm),注意拧紧时力矩在51.6-56.9N.M范围内。
为达到螺栓的最佳紧固效果,螺栓安装完成后12小时内不能运行发动机。
螺栓是一次性的,一旦螺丝因为其他原因拆下,就必须更换。推荐的方法是清除飞轮壳螺栓孔内的环氧胶,用清洁剂清洁干净并干燥后,用新的螺栓来重新锁紧。
6、联接变矩器到飞轮(胶木齿圈)时,建议手动侧移变矩器端,当位置适当时再锁紧螺栓。这样可能需要多次的尝试,才能使胶木齿圈和变矩器齿轮完全吻合。不建议用螺栓的力使变矩器硬挤入齿圈的方法。
变矩器和发动机联接完成后测量发动机曲轴纵向间隙,测得的值不能超过第3点测得值的±0.001英寸(0.0254mm)

5、胶木齿圈安装后,需联接发动机和变速箱,这里最难的就是胶木齿圈和变矩器齿轮的啮合问题。好在我们师傅经验老到,只需利用一台叉车配合就搞定,佩服!具体做法是利用叉车吊起变速箱部分,通过调节高速和位置,几次尝试后完美插入!

卡尔玛老堆高机变速箱胶木齿圈更换记录

6锁紧发动机和变速箱联接螺栓,安装变速箱底座螺丝,撤掉托木,检车整机状况,试车,成功!
