行车/行吊/天车遥控器接线图,一定要收藏!

行吊遥控器其实就是远程控制行吊上、下、左、右、前进、后退等各个方向操作的遥控装置,由于控制的方向比较多,大家总感觉接线比较难。下面小编就带大家仔细了解一番:



行吊遥控器接线很难?这些接线图一定要收藏!

行吊遥控器

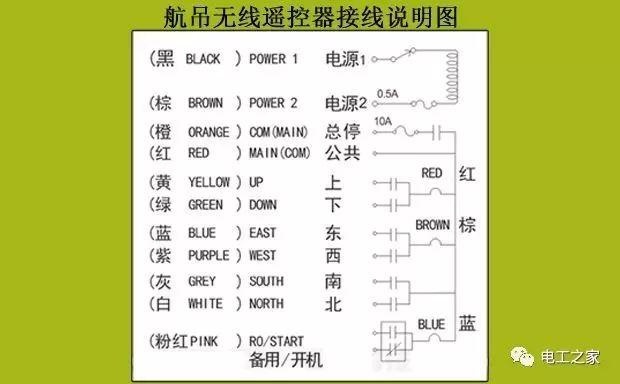

行吊遥控器电源不同,接线方法有所不同的,比如如果使用的是36V电源的话,行吊遥控器在接线时是需要再配置一个变压器的,接线方法如下图所示:



行吊遥控器接线很难?这些接线图一定要收藏!



另外如果使用的电源电压是380V或者220V的话,其接线方法是一致的,如下图所示:



行吊遥控器接线很难?这些接线图一定要收藏!



部分行吊遥控器接线图集:



行吊遥控器接线很难?这些接线图一定要收藏!

行吊遥控器接线很难?这些接线图一定要收藏!

行吊遥控器接线很难?这些接线图一定要收藏!

行吊遥控器接线很难?这些接线图一定要收藏!

行吊遥控器接线很难?这些接线图一定要收藏!
