PLC模拟量控制变频器的方法

电气技术 小编 881次浏览 0个评论 扫描二维码

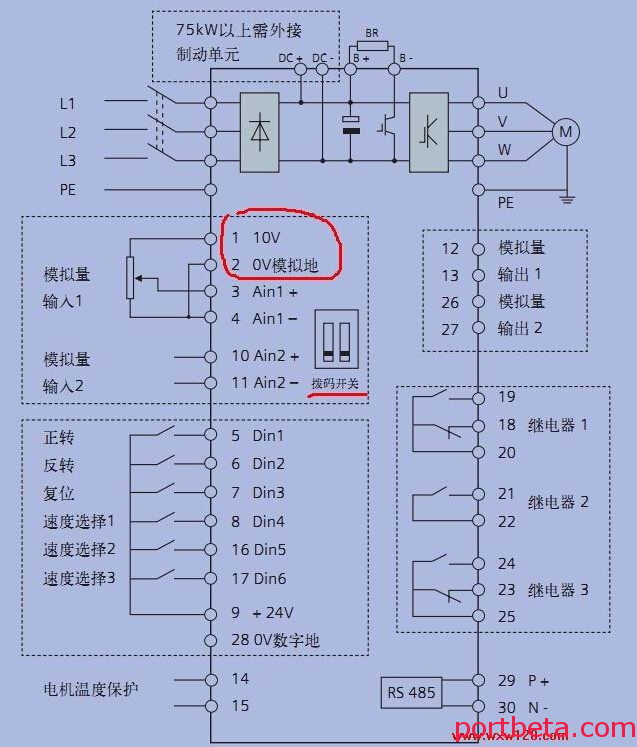

1.PLC模拟量模块输出的0-10v电压或者4-20mA电流都可以接到变频器上,实际生产中也是这样使用的。还有电位器控制,也要接变频器端子1和2的10V电压,见上传图片–变频器接线图。

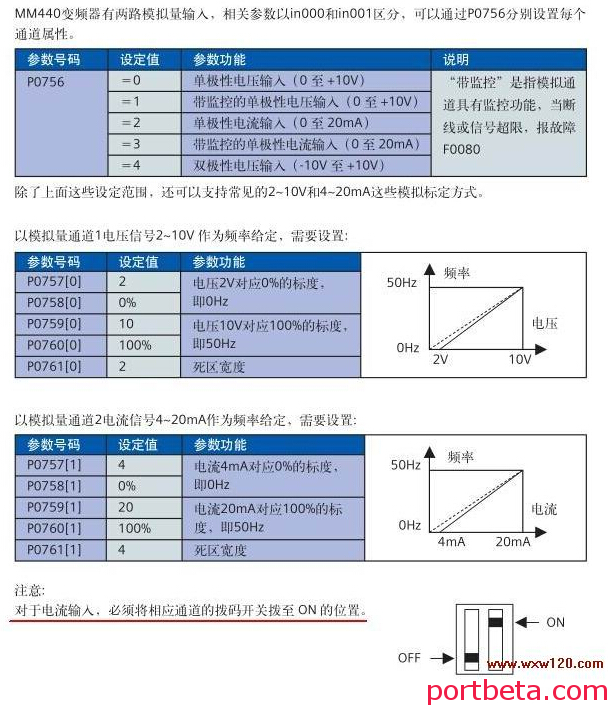

2.模拟量输入(电压或电流信号)仅仅修改P756是不够的,还要将端子板上的DIP开关必须设定为正确的位置。见上传图片–变频器模拟量输入
DIP1(左面)模拟量输入1设为OFF表示0-10V,模拟量输入1设为ON表示0-20mA。

DIP2(右面)模拟量输入2和DIP1同理。



PLC模拟量控制变频器的方法



1,变频器模拟量输入

PLC模拟量控制变频器的方法
