怎么判断IGBT模块是否正常?

怎么判断IGBT模块是否正常?

怎么判断IGBT模块是否正常?

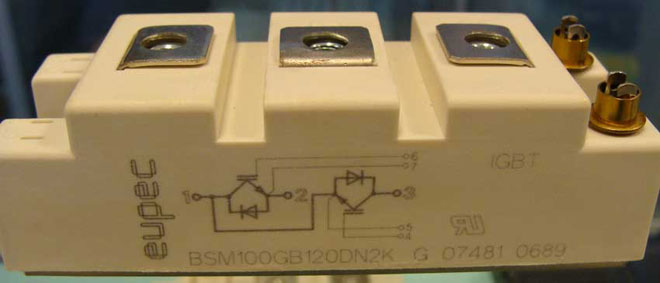

IGBT是什么

IGBT模块是一种电压控制器件,它的集电极(C极)和发射极(E极)之间导通与否,取决于控制极(G极)与发射极(E极)之间的电压信号。
用万用表可以粗略地判断IGBT管是否已经损坏,正常的IGBT模块的情况如下:
1、接入正向控制电压
将万用表的黑表笔接至IGBT的集电极(C极),红表笔接至IGBT的发射极(E极),同时,在控制极(G极)与发射极(E极)之间接入正向电压。这时,IGBT的C-E极之间应该是导通的。
2、撤销控制电压
撤销G-E极间的正向电压,因为G-E极间的阻抗很大,控制极上的电荷不能立即消失,故在一段时间内,C-E极之间将保持导通状态。
3、接入反向控制电压
在G-E极之间接入反向电压,则IGBT的集电极(C极)与发射极(E极)之间应该是截止的。
