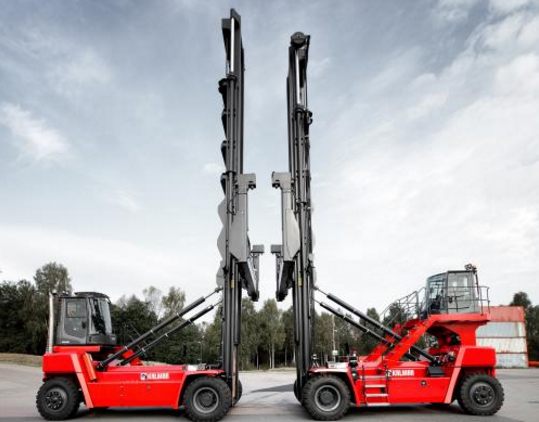

案例#DCT90堆高机突然停车故障的快速维修

空箱堆高机 小编 722次浏览 0个评论 扫描二维码

案例#DCT90堆高机突然停车故障的快速维修

故障描述:

客户车辆为DCT90堆高机,运行4000多小时,车辆正常作业时,机车突然停车,显示屏黑屏,无法工作。

故障排查:

机车故障是显示屏黑屏,无法工作,首先从机车电源开始排查。检查机车保险丝,发现F58-3:8 5A保险丝熔断,连接F58-3:8 5A保险丝的线路见下图:

案例#DCT90堆高机突然停车故障的快速维修



于是检查F58-3:8 5A保险丝后面的线路0511,在空调散热器处发现线0511因为破皮搭铁已经熔断,见下图:

案例#DCT90堆高机突然停车故障的快速维修



连接好0511线,破皮处做包扎处理,更换了新的保险丝。现场试车,打开电门开关,转动钥匙,无反应,显示屏还是黑屏,而主控制器KCU有电。

这时发现钥匙开关送与断电时继电器K315-1无滴答的吸合声。根据下面的电器线路图判断,正常情况下转动钥匙开关到I位,首先K315-1继电器吸合,然后是K3009-1吸合,再K3009-2吸合,而现在这些继电器均没反应,检查机车的保险丝也没发现有熔断的,下一步继续检查其他供电线路和元件。

用万用表测量K315-1继电器86脚,电压为0 V;测量X052/3脚,为24.8V。重新检查主线束,发现0523线也在该处熔断了,连接好线束试车,一切正常。

故障总结:

根据DCT堆高机电路工作原理,出现显示屏黑屏,常见有以下几种可能:

1、F58-4:2  5A保险丝熔断,驾驶室左右门开关处电源端触点搭铁;

2、F58-1:1  30A保险丝熔断,一般是底盘电气箱送电至驾驶室的线束存在搭铁短路现象;

3、K315-1继电器线圈损坏或线路断开,主控制器在钥匙开关转动时无法供电至K315-1继电器。此例中就是此处线路0523熔断开路造成,如下图:

案例#DCT90堆高机突然停车故障的快速维修

4、驾驶室主控制器KCU有电后,像前、后和顶雨刮器,玻璃清洗器,还有驾驶室内部的一些电气开关,一旦这些部件的电源端存在线路搭铁短路现象,当机车转动钥匙开关到I位时,主控制器KCU会自动保护,将24V的供电输出关闭,禁止K315-1继电器吸合,这时显示屏也是黑屏。

快速维修故障案例及研讨类技术文由卡尔玛亚洲培训中心(KATC)收集整理编写。转发请注明出处。
