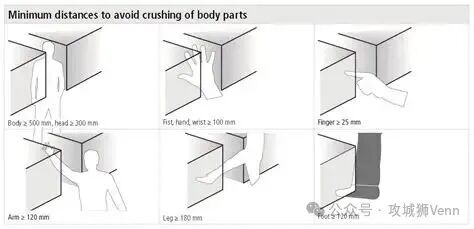

解读GB/T 23821-2022 机械安全 防止上下肢触及危险区的安全距离

基本信息

适用范围

本文件规定了在工业及非工业环境下用保护结构防止上下肢触及机器危险区的安全距离数值，给出了有关阻止下肢自由进入危险区的距离（见附录B）。

本文件适用于14岁及以上的人员（14岁人员身高的第5百分位数近似为1400 mm）。本文件还提供了3岁以上儿童（3岁儿童身高的第5百分位数近似为900 mm）上肢通过开口触及的距离。

本文件未考虑防止儿童下肢进入的数据。

这些安全距离适用于仅通过距离就能获得充分的风险减小的场合。由于安全距离的依据是人体尺寸，因此即使满足了本文件的要求，某些具有极限尺寸的人员仍能够触及危险区。

满足本文件的要求可防止触及危险区。但是本文件使用者要知道，这并不能给所有的危险提供所需要的风险减小（例如电离辐射、热源、噪声、粉尘等与机器排放相关的危险）。

本文件涉及下肢的条款，只适用于风险评估未能预见上肢可进入同一危险区的场合。安全距离旨在防止人员在特定条件下（见4.1.1）触及危险区。

本标准是机械安全标准体系中所有标准的基础标准，机械安全标准体系的结构如下：

——A类标准（基础安全标准），给出适用于所有机械的基本概念、设计原则和一般特征

——B类标准（通用安全标准），涉及机械的一种安全特征或使用范围较宽的一类安全装置

●B1类，特定的安全特征（如安全距离、表面温度、噪声）标准

●B2类，安全装置（如双手操控装置、联锁装置、压敏装置、防护装置）标准

——C类标准（机械安全标准），对一种特定的机器或一组机器规定出详细的安全要求的标准

根据GB/T 15706-2012，本文件属于B1类标准。

此外，本文件预定用于起草C类标准的标准化机构。

本文件规定的要求可由C类标准补充或修改。

对于在C类标准的范围内，且已按照C类标准设计和制造的机器，优先采用C类标准中的要求。

章节目录

前言

引言

1 范围

2 规范性引用文件

3 术语和定义

4 防止上下肢触及/进入的安全距离

4.1 总则

4.1.1 假设

4.1.2 风险评估

4.2 防止上肢触及的安全距离

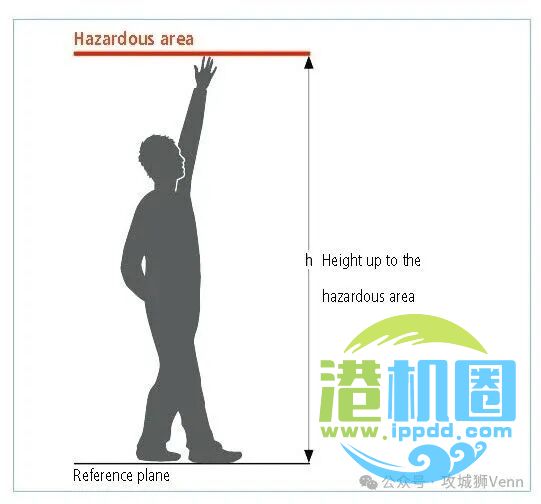

4.2.1 上伸触及

4.2.2 越过保护结构触及

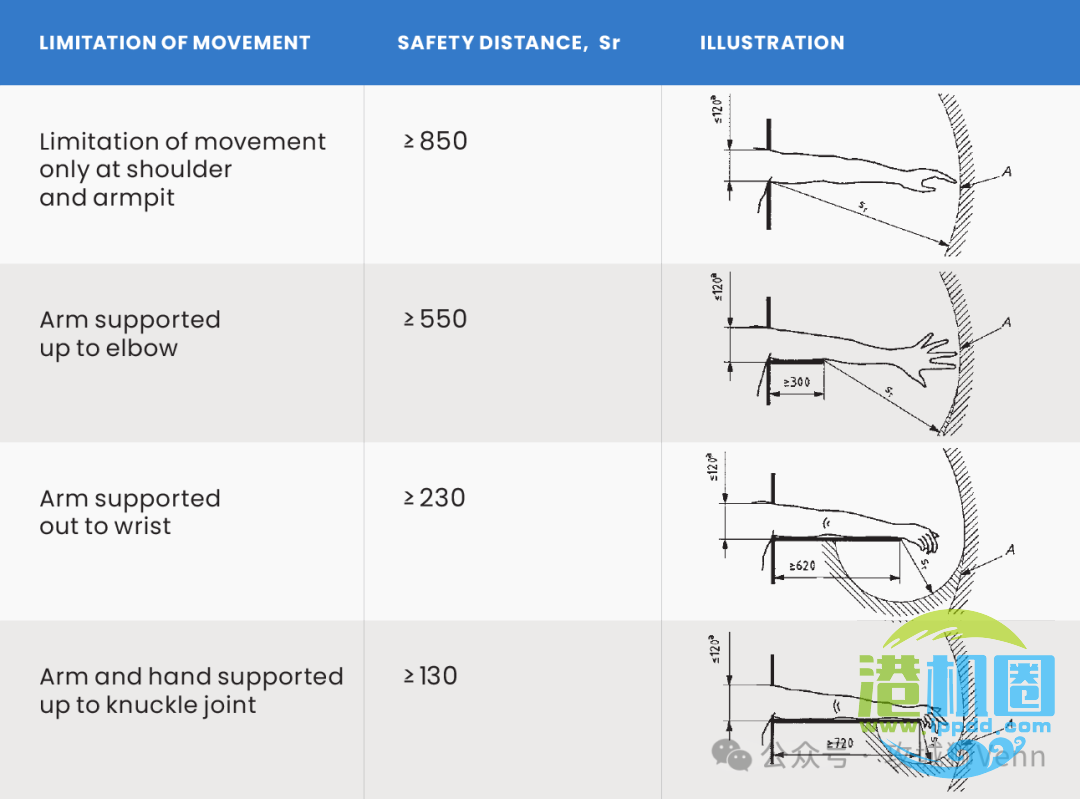

4.2.3 弧形触及

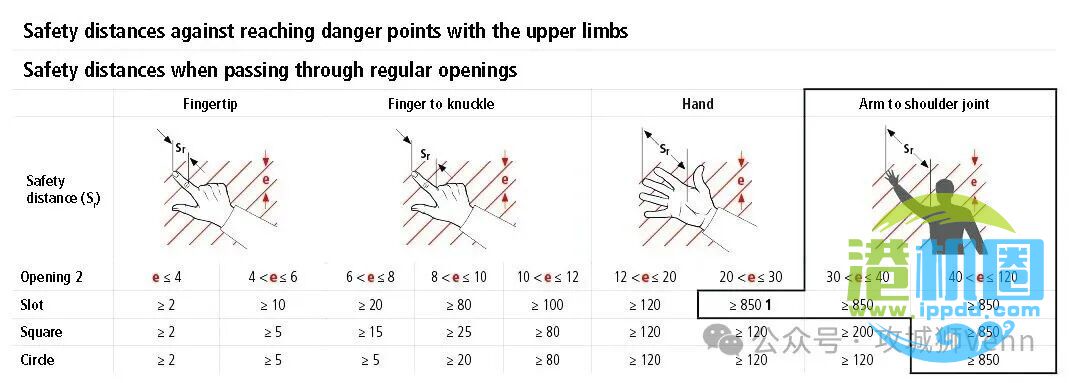

4.2.4 通过开口触及

4.2.5 附加保护结构对安全距离的影响

4.3 防止下肢触及的安全距离

4.4 考虑全身进入

附录A（资料性）中间值情况下表1和表2的用法

附录B（资料性）阻止下肢自由进入的距离

参考文献

对应国际标准

国际标准摘要

This document establishes values for safety distances in both industrial and non-industrial environments to prevent machinery hazard zones being reached. The safety distances are appropriate for protective structures. It also gives information about distances to impede free access by the lower limbs (see Annex B).

This document covers people of 14 years and older (the 5th percentile stature of 14-year-olds is approximately 1 400 mm). In addition, for upper limbs only, it provides information for children older than 3 years (5th percentile stature of 3-year-olds is approximately 900 mm) where reaching through openings needs to be addressed.

NOTE 1 It is not practical to specify safety distances for all persons. Therefore, the values presented are intended to cover the 95th percentile of the population.

Data for preventing lower limb access for children is not considered.

The distances apply when sufficient risk reduction can be achieved by distance alone. Because safety distances depend on size, some people of extreme dimensions will still be able to reach hazard zones even when the requirements of this document are met.

Compliance with the requirements in this document will prevent access to the hazard zone. Nevertheless the user of this document is advised that it does not provide the required risk reduction for every hazard (e.g. hazards related to machine emissions such as ionizing radiation, heat sources, noise, dust).

The clauses covering lower limbs apply on their own only when access by the upper limbs to the same hazard zone is not foreseeable according to the risk assessment.

The safety distances are intended to protect those persons trying to reach hazard zones under the conditions specified (see 4.1.1).

NOTE 2 This document is not intended to provide measures against reaching a hazard zone by climbing over (see ISO 14120:2015, 5.18).

标准应用

利用安全距离防止上下肢触及危险区是消除危险或减小机器风险的一种方法。

在规定安全距离时，需要考虑很多因素，例如：

——使用机器时可能出现的各种触及状态；

——可靠的人体测量数据和人群差异；

——生物力学因素，如人体各部分的伸缩和关节转动的限制；

——技术和应用情况；

——由于与规定的人体尺寸有偏差可能需要针对特殊人群（如有特殊需要的人员）采取的附加措施。

参考资料

如对本标准技术领域感兴趣，可进一步浏览查阅：

• ISO 12100 机械安全 设计通则 风险评估与风险减小；

• ISO 13855 机械安全 与人体部位接近速度相关的安全防护装置的定位；

• ISO 14119 机械安全 与防护装置相关的联锁装置；

• ISO 14120 机械安全 防护装置 固定式和活动式防护装置的设计与制造一般要求；

• ISO 14121 机械安全 风险评估；
