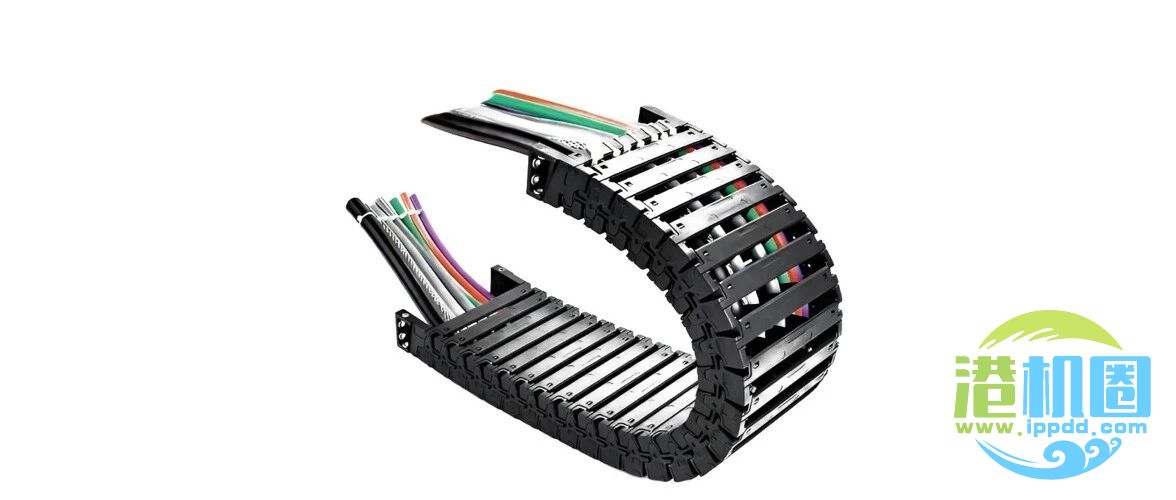

拖链应用长度计算及介绍

一：拖链架空应用长度计算

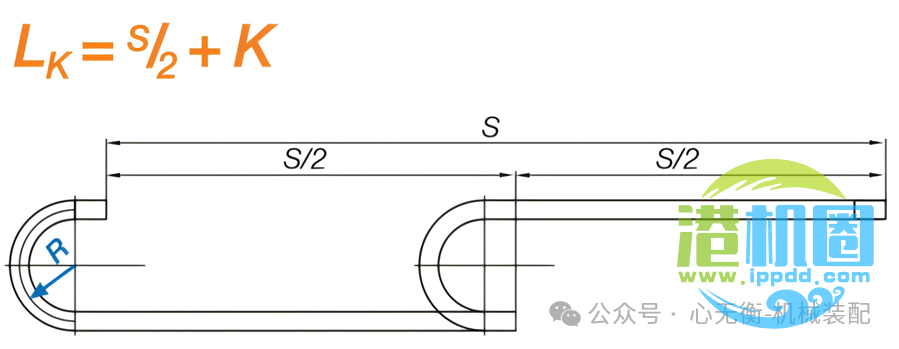

此拖链计算公式适用于所有固定端位于行程中央的应用，但旋转运动及长行程运动除外。

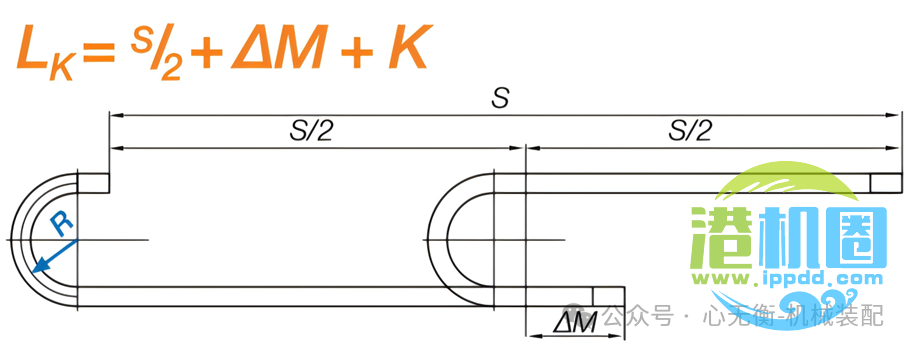

此拖链计算公式适用于所有固定端不在于行程中央的应用。

Lk：拖链长度

S：行程

R：弯曲半径（选型拖链参数）；

△M：偏移中心点的距离

K：π*R + (2*T)

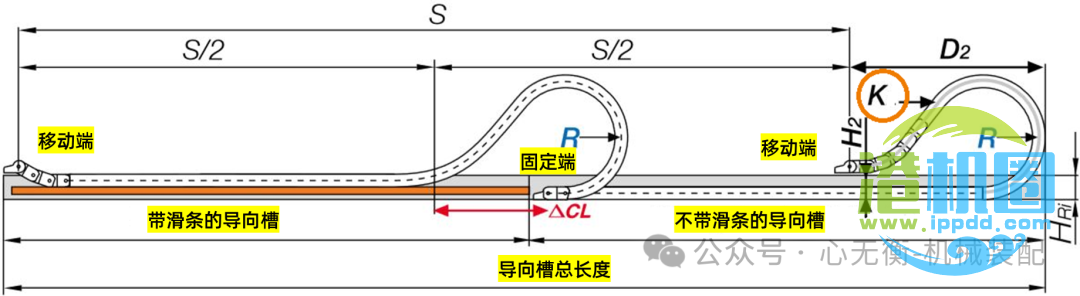

二：拖链滑动应用长度计算

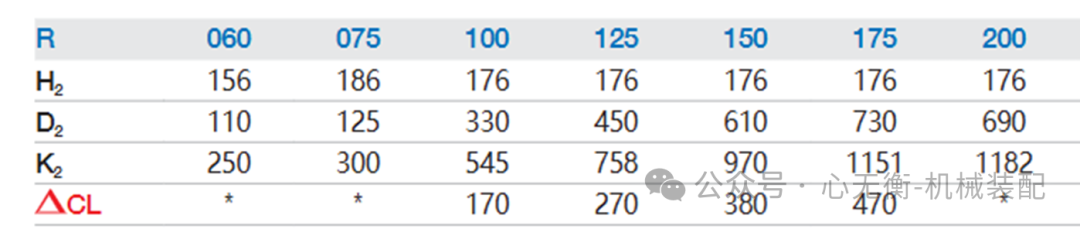

滑动应用长度计算公式：Lk = S/2 + K2（K2品牌不同会有差异）

适用于5 m到 50 m的长行程，接头一般为活动式。

三：拖链弯曲半径的计算方法

电缆：国产电缆的弯曲半径是其最大外径的8~10倍左右；进口电缆的其最大外径的6倍左右；

油管：油管的弯曲半径是其最大外径的12倍左右；

水管和气管：水管和气管的弯曲半径是其最大外径的10~12倍左右。

通常以最粗内置线、管直径的 10 倍作为弯曲半径的选择参考，

实际安装高度HL：HL=2R+H【弯曲半径R≤(HL-H)/2】，H为拖链外高尺寸。
