GB/T 20801.4-2020 压力管道规范中法兰螺栓安装技术详解

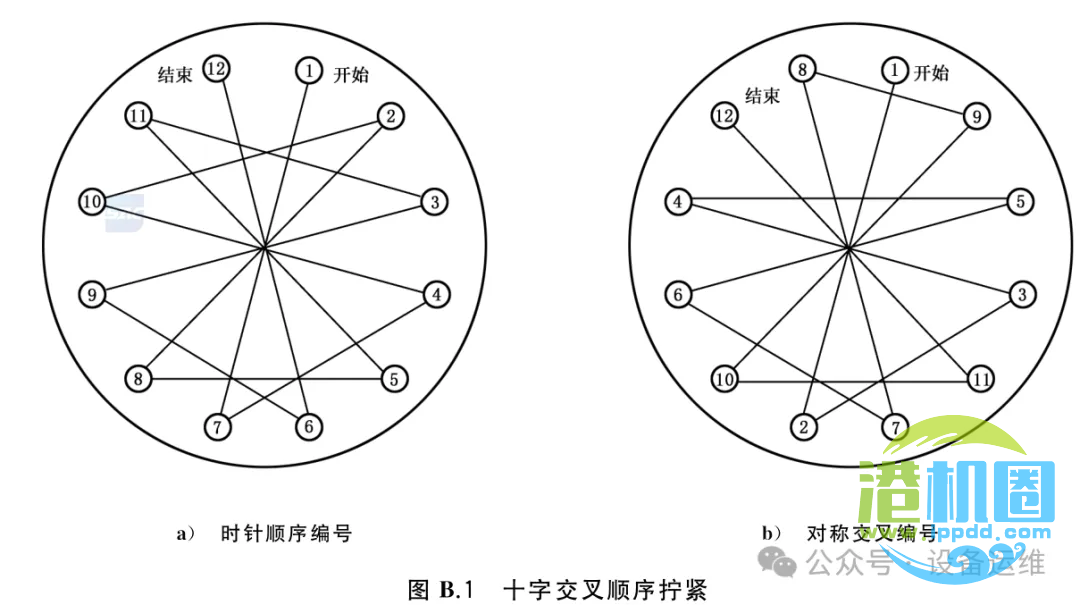

读正文之前要把正确的法兰螺栓紧固顺序记下来，如下图（两个图都是从编号①开始，按照连线顺序紧固，按对称交叉编号方便一些）：
1 法兰螺栓连接的重要性与标准背景
在压力管道系统中，法兰螺栓连接的质量直接关系到整个系统的密封性能与运行安全。GB/T 20801.4-2020《压力管道规范工业管道第4部分：制作与安装》作为我国压力管道安全监管的核心标准之一，对法兰接头的安装提出了严格的技术要求。该标准特别强调，螺栓的科学拧紧是确保法兰接头密封可靠的关键环节，其技术细节贯穿了从对中校验、垫片安装到螺栓紧固的全过程控制。在工业实践中，因螺栓拧紧不当导致的泄漏事故占比高达27%以上，这凸显了标准执行在安全生产中的关键地位。
2 法兰安装的基础要求
2.1 法兰对中与偏差控制
法兰密封面的精确对中是防止介质泄漏的首要前提。GB/T 20801.4明确规定法兰安装必须满足以下三项核心几何公差要求：
轴向对中：法兰接头中心线错口必须控制在1.5 mm以内，避免因偏心导致的局部应力集中。
平行度控制：法兰密封面的不平行度偏差不得超过0.8 mm，确保垫片表面均匀受压。
周向定位：法兰螺栓孔必须精确对准，相邻孔之间的周向偏移量不得超过3 mm，以保证螺栓自由穿入。
GB/T 20801.4-2020法兰安装允许偏差限值
| 偏差类型 | 允许最大值 | 测量方法 | 修正时机 |
| 中心线错口 | 1.5 mm | 直尺与塞尺 | 垫片安装前 |
| 密封面不平行度 | 0.8 mm | 千分表径向测量 | 垫片安装前 |
| 螺栓孔偏移 | 3 mm | 定位销检查 | 螺栓穿入前 |
| 法兰间隙 | 2倍垫片厚度 | 塞尺多点测量 | 螺栓预紧前 |
特别值得注意的是，标准严格禁止采用强力校正的方式调整法兰位置：“不得借助外加辅助工具强行就位，也不得用强紧螺栓的方法调整法兰间距或消除法兰接头偏转”。所有超标偏差必须在垫片装入前通过调整管道支架、修正焊接变形等规范方法进行修正。
2.2 法兰间隙与动设备连接
在螺栓预紧前，法兰密封面之间的间隙控制尤为关键。GB/T 20801.4要求该间隙不得超过垫片厚度的2倍，以防止垫片过度压缩失效。这一要求对采用半金属缠绕垫、橡胶垫等压缩性材料的接头尤为重要。
当管道与动设备（如泵、压缩机等回转设备）连接时，标准设置了更严格的规定：
法兰接头的安装偏差必须符合GB/T 20801.4的特定条款
绝对禁止对设备端口施加附加安装载荷，以防设备轴对中失准
连接前应使用激光对中仪检测设备法兰的自由状态偏差
采用千分表监控紧固过程中的设备位移量（通常≤0.05 mm）
3 螺栓拧紧的技术规范
3.1 拧紧流程：初拧、复拧与终拧
GB/T 20801.4引用高强度螺栓连接技术规范，要求螺栓紧固采用分阶段拧紧法。对于DN150以上法兰或32mm以上大直径螺栓，必须执行三步拧紧工艺：
初拧：施加终拧扭矩的50%，消除法兰间隙，使垫片初步贴合。初拧后使用蓝色标记笔在螺母与法兰接触处划线。
复拧：在初拧基础上再次施加与初拧相同的扭矩（终拧扭矩的50%），补偿因应力松弛导致的预紧力损失。复拧后更换为黄色标记。
终拧：按设计扭矩值100%紧固，使垫片达到设计压缩量。终拧后使用红色标记，并记录最终扭矩值。
整个过程必须在同一工作日内完成，防止因温度变化导致的热应力影响。对于小型法兰，可简化为初拧与终拧两个阶段，但初拧扭矩仍需保持终拧扭矩的50%。
3.2 扭矩控制方法与技术原理
螺栓拧紧的实质是通过施加扭矩在螺栓杆中产生轴向预紧力（夹紧力）。该过程遵循扭矩-预紧力的基本物理关系：
T = K × F × d
（T：扭矩，N·m；K：扭矩系数；F：预紧力，kN；d：螺栓公称直径，mm）GB/T 20801.4推荐采用扭矩控制法施拧，其核心是通过精确控制扭矩值间接保证预紧力。但需注意，实际转化为有效夹紧力的扭矩仅占总扭矩的10% 左右，其余50% 用于克服螺栓头下摩擦力，40% 消耗于螺纹副摩擦。这种“541规则”揭示了摩擦系数对预紧力的重大影响。
螺栓拧紧过程中的扭矩分配：螺栓头摩擦 (50%) 螺纹摩擦 (40%)有效预紧力 (10%)
为提升控制精度，标准建议在以下情况采用扭矩-转角法：
设计压力≥Class 600的法兰
剧毒、易燃易爆介质管道
高温高压工况（≥400℃或≥10MPa）
该方法先在初始扭矩（终拧扭矩的20-30%）基础上，再旋转规定角度（通常120-180°），可降低摩擦波动影响，使预紧力精度提高到±15%以内。
3.3 螺栓安装与润滑要求
螺栓的规范安装是确保载荷均匀分布的前提：
垂直穿入：螺栓轴线必须垂直于法兰平面，自由穿过螺栓孔无卡阻
方向一致：所有螺栓螺母安装方向需统一（螺母在法兰同一侧）

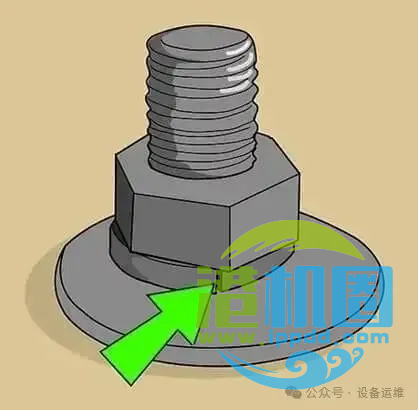

螺纹啮合：螺母旋入后，螺栓端部应露出螺母1-3个螺距，任何情况下未完全啮合的螺纹≤1个螺距
垫圈使用：每个螺栓最多使用1个平垫圈，禁止叠加使用。

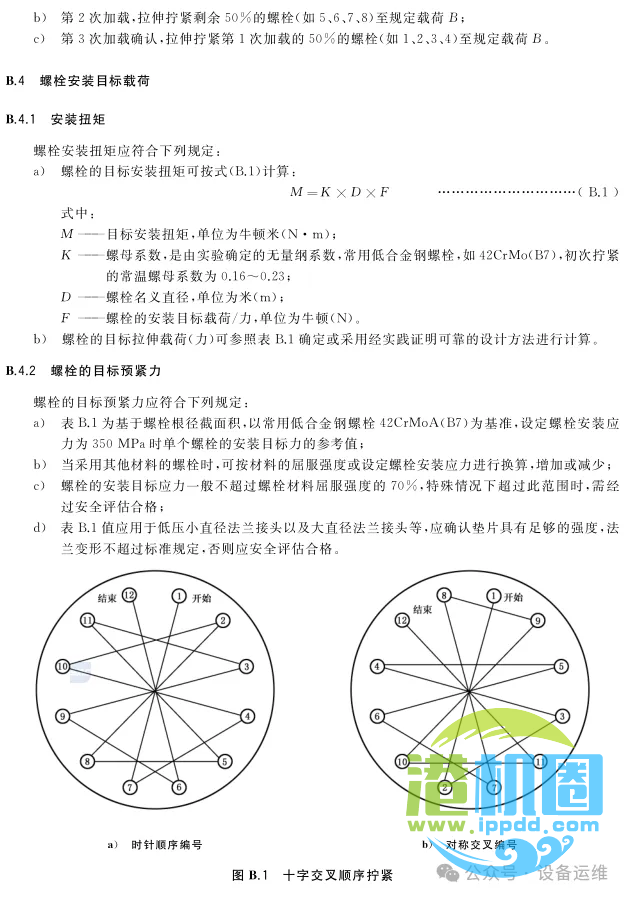

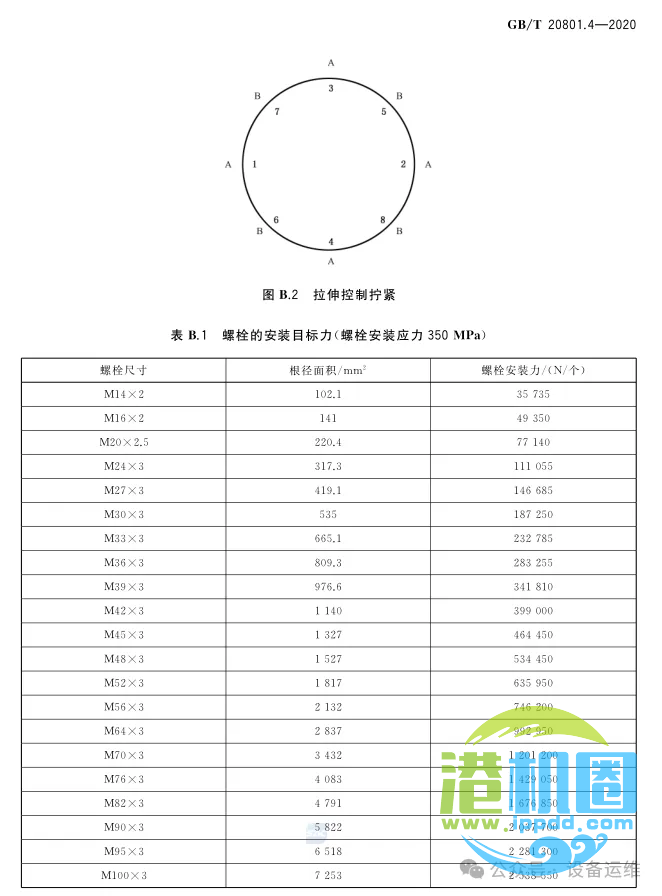

拧紧步骤如国标所示：
润滑管理对扭矩精度至关重要：
除带涂层新螺栓外，所有螺栓螺纹、螺母及垫圈接触面必须均匀涂敷专用抗咬合润滑剂（如二硫化钼）
严禁润滑剂沾染法兰密封面或垫片表面
润滑剂需符合ASTM D 7690或ISO 6743-9标准
复用的螺栓在第二次使用时必须重新润滑
4 垫片安装的关键控制点
GB/T 20801.4对垫片安装设置了多项强制性规定：
尺寸匹配：垫片外径与法兰密封面外径偏差≤1.5 mm，内径与管道内径对中偏差≤0.5 mm，防止垫片遮挡流道13。
单一垫片原则：两片法兰间只允许使用1个垫片，杜绝多层叠加导致的泄漏通道。
定位技术：采用食品级高粘度润滑脂点涂定位（四点对称）或专用定位工具固定，严禁使用胶带固定。
污染防控：安装前用无纤维布清洁密封面，确保无油污、粉尘。对石墨垫片等易碎材料，需使用塑料薄膜临时保护。
法兰闭合操作时，必须采用同步闭合法：用4根导向螺栓预定位后，双手同步推进法兰直至垫片接触，避免偏压导致垫片撕裂。尤其对脆性陶瓷垫片，闭合速度应≤5 mm/s。
5 质量控制与检测方法
5.1 现场检测与验收标准
GB/T 20801.4要求采用以下现场检测手段验证螺栓拧紧质量：
扭矩扳手校验：按节点数抽查10%且不少于10个节点，每个节点抽查螺栓数不少于2个
标记法检查：初拧、终拧后分别在螺栓螺母相对位置划线，通过标记偏移检查是否漏拧
小锤敲击法：用0.3 kg手锤轻敲螺母侧面，通过声音清脆度判断预紧力均匀性
对高强度螺栓连接副，需执行更严格的扭矩系数检测：
在施工前从同批螺栓中随机抽取8套试件
在拉力试验机上测得扭矩系数平均值应处于0.110-0.150区间
扭矩系数标准偏差≤0.010510
5.2 第三方检测与记录保存
对GC1级管道、剧毒介质管道等关键系统，标准要求引入第三方检测机构进行：
螺栓硬度抽检（布氏硬度测试）
金相分析（显微组织检查）
超声波探伤（螺栓内部缺陷检测）
所有检测数据必须形成可追溯的质量记录，包括：
螺栓规格、批次号及材料证书
扭矩扳手校准证书（误差≤±4%）
各节点初拧、终拧扭矩值及操作人员
法兰平行度检测记录
中钢国检等权威机构出具的扭矩系数检测报告应作为竣工资料的重要组成部分。
6 工程应用实践要点
在GB/T 20801.4执行过程中，需特别注意以下工程实践要点：
混合法兰处理：当连接两个不同压力等级的法兰时（如Class 300与Class 600），应按低压法兰确定扭矩值，并在高压侧加装过渡垫圈避免密封面压溃。
高温工况补偿：对操作温度≥200℃的管道，终拧扭矩需增加温度补偿系数（300℃工况增加15%-20%），补偿高温蠕变导致的预紧力损失。
特殊螺栓安装：对ASTM A193 B7/B16等合金钢螺栓，禁止使用气动工具冲击拧紧，应采用液压扭矩扳手分级加载（每级增加25%扭矩）。
动态载荷对策：对往复压缩机、泵的进出口管道，在终拧后48小时需进行扭矩复检，补偿振动导致的预紧力衰减。
案例警示：某石化企业加氢装置法兰泄漏事故调查显示，操作人员未按标准分步拧紧（直接终拧至100%扭矩），导致缠绕垫片局部过压失效。复现试验证明，按标准三步拧紧工艺可提升密封面压力均匀度达35%以上。
结论：构建系统化的法兰连接质量控制体系
GB/T 20801.4-2020通过科学量化法兰对中偏差、精细化螺栓拧紧流程、标准化检测方法，构建了完整的压力管道法兰接头质量控制体系。工程实践表明，严格执行该标准可降低法兰泄漏事故率达60%以上。未来，随着智能扭矩工具（带数据记录功能）和数字孪生技术在法兰应力模拟中的应用，标准实施将进入更高精度的主动预防阶段。法兰螺栓的规范拧紧，这一看似简单的机械操作，实则是保障压力管道本质安全的关键技术环节，值得设计、施工、检测各方持续投入与完善。
之前发的图片，大家做了很多专业找茬，也非常准确，但是我还是想聊聊关于垫圈的原理，所以专门写了这篇文章，关于弹簧垫圈和平垫圈的作用、适用场合及安装顺序做个解答：
一、先了解平垫圈和弹簧垫圈作用
1. 平垫圈:
主要作用：分散压力。增大螺母或螺栓头与被连接零件表面的接触面积，从而：
防止较软材料（如铝、塑料、木材）或精密加工/涂层表面（如电镀、喷漆）被压溃、产生压痕或划伤。
降低接触面的压强，保护零件。
提供更均匀的载荷分布。
次要作用：
保护表面：在拧紧/拧松过程中，避免螺母/螺栓头直接摩擦损伤零件表面。
填补间隙/调整高度：补偿螺栓孔稍大或连接面轻微不平整的情况。
提供平滑承压面： 为螺母/螺栓头提供更平整的接触面。
绝缘/防腐蚀：当使用非金属（如尼龙、橡胶）平垫圈时，可提供电气绝缘或隔离不同金属防止电化学腐蚀。
2. 弹簧垫圈：
核心作用：防松脱。利用其弹性变形特性：
提供持续轴向张力：拧紧螺母后，被压平的弹簧垫圈试图恢复原状，产生一个持续作用于螺母的回弹力（轴向张力）。
增加摩擦力： 此轴向张力增大了螺母螺纹与螺栓螺纹之间、以及螺母底面与垫圈/零件之间的摩擦力。
补偿松动：在振动、冲击或热循环环境下，其弹性可以补偿微小的松动位移，帮助维持螺栓的预紧力。
关键区别：平垫圈本身不具备任何防松功能。
二、适用场合
1. 平垫圈适用场合：
连接件材料较软（铝、铜、塑料、木材等）。
连接件表面需要保护（精密加工面、涂层如喷漆/电镀）。
需要减小接触面压强（薄板、脆性材料）。
螺栓孔略大或连接面有轻微不平整，需要填补。
需要电气绝缘或防止不同金属接触腐蚀（使用非金属平垫圈）。
2. 弹簧垫圈适用场合：
存在振动的环境（发动机、电机、压缩机、交通工具）。
存在冲击载荷的环境（冲压设备、锻压设备）。
存在周期性载荷或交变应力的环境。
温度变化较大的环境（户外设备、热力机械），可能引起材料热胀冷缩导致预紧力变化。
对防松有特定要求的关键部位（安全相关结构、运动部件连接）。
3. 联合使用场合（最常见）：
当既需要保护工件表面（特别是较软或精加工表面），又需要防松时（如：铝制外壳在振动的发电机上）。
当工件表面需要保护，且连接处于动态载荷环境时（如：机床镀铬导轨上的螺栓）。
4. 不推荐或慎用弹簧垫圈的场合:
极端强振动环境：弹簧垫圈可能失效，应选用更可靠的防松方式（如锁紧螺母、螺纹锁固胶、楔形锁紧垫圈）。
高温环境（通常 > 300°C）：弹簧材料会退火，失去弹性，防松效果失效。
需要精确控制预紧力的场合：弹簧垫圈的弹性变形可能导致预紧力不易精确控制。
连接件本身刚性极好、表面硬度极高且无防松需求时：可能不需要任何垫圈。
三、安装顺序（至关重要！）
核心原则：平垫圈贴近工件表面，弹簧垫圈贴近螺母底面。
正确安装顺序（从下往上/从被连接件向螺母方向）：
1. 螺栓(穿过连接件孔)
2. 被连接零件 (工件A和工件B)
3. 平垫圈 (紧贴最上层的被连接零件表面)
4. 弹簧垫圈 (紧贴平垫圈上面)
5. 螺母(拧在螺栓上，压紧弹簧垫圈)
为什么必须按此顺序？
1.保护工件表面：平垫圈直接接触并保护工件（尤其是软质或精加工表面），防止弹簧垫圈尖锐的边缘或更高的硬度损伤工件。
2.确保防松效果：弹簧垫圈必须直接接触螺母底面才能有效发挥其弹性防松作用。它的回弹力需要直接作用在螺母上，以产生足够的轴向张力和摩擦力。如果平垫圈放在弹簧垫圈和螺母之间，会吸收和分散弹簧垫圈的弹性力，显著削弱甚至完全丧失其防松效果。
3.有效分散压力：平垫圈位于工件和弹簧垫圈之间，能更好地分散来自螺母和弹簧垫圈的压力。
4.错误顺序及后果：
错误1：工件→弹垫→平垫→螺母
后果：弹簧垫圈直接接触工件，易划伤软表面或精加工面；弹簧垫圈的防松弹力被平垫圈吸收，防松效果大幅下降或失效。
错误2：工件→平垫 →螺母 (无弹垫) / 工件→弹垫→螺母 (无平垫)
后果：前者无防松功能；后者无法保护工件表面且防松效果在软表面上可能不可靠。
四、关键注意事项
1. 弹簧垫圈方向：
标准螺旋弹簧垫圈：通常没有严格的安装方向要求（开口方向任意）。
碟形弹簧垫圈：凸面应朝向螺母安装（即凹面朝向平垫圈/工件）。这是为了确保其在受压时有足够的变形空间，达到最佳弹性效果。务必参考制造商说明。
2. 垫圈数量：
通常只使用一个弹簧垫圈。叠加使用多个弹簧垫圈通常不会增强防松效果，反而可能因摩擦不稳定而降低可靠性。
平垫圈一般也只用一个。在特殊情况下（如超长螺栓补偿、特殊密封要求）可能使用多个平垫，但需谨慎评估。
3. 替代防松方案：在强振动、高温或关键安全部位，弹簧垫圈可能不是最佳选择。应考虑：
锁紧螺母：尼龙嵌件螺母或金属变形锁紧螺母。

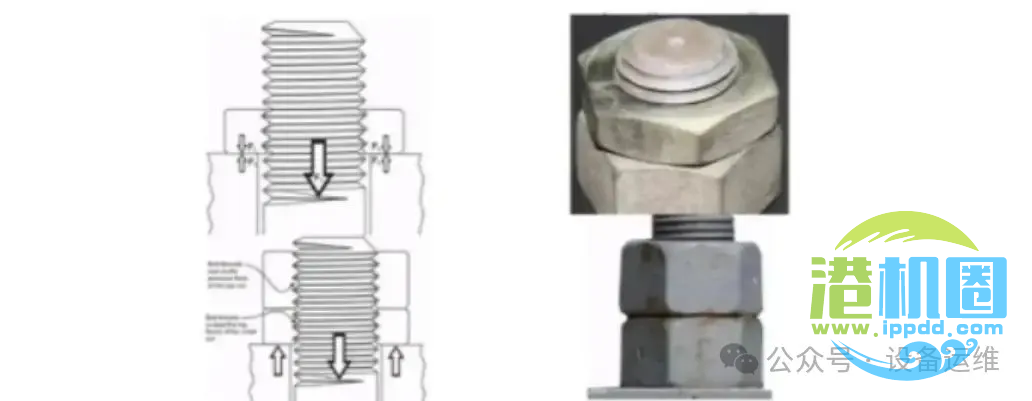

双螺母：使用两个螺母相互锁紧（如薄螺母+厚螺母）先薄再厚之前聊过。
这个右上角的实体配图就是错误的。
螺纹锁固胶：涂抹在螺纹上固化防松。
机械锁紧：开口销+开槽螺母、保险丝。
楔形锁紧垫圈：如Nord-Lock垫圈，提供更可靠的机械锁紧。
4. 平垫圈选型：
材质硬度应高于被保护的工件表面（如钢垫圈用于铝工件）。
内径应与螺栓杆直径匹配（能自由穿过但间隙小）。
外径应不小于螺栓头或螺母对边尺寸的1.5倍，以确保足够的承压面积。
5. 维护检查：在关键或易振动部位，定期检查螺栓连接的紧固状态，确认防松措施是否有效。
总结要点：
平垫圈 = 保护者 + 压力分散器。保护表面，分散载荷。用在软、精、薄、脆的表面或需要填补间隙时。
弹簧垫圈 = 防松专家。专治振动、冲击带来的松动。用在有动态载荷或温度变化大的环境。
联合使用：既要保护表面又要防松时。
安装铁律：`工件 -> 平垫圈 -> 弹簧垫圈 -> 螺母`。牢记“平垫护工件，弹垫顶螺母”。
顺序错误后果严重：装反了会导致表面损伤和防松失效！
遵循正确的选择原则和安装顺序，是确保螺栓连接可靠、耐久和安全的关键。
