关于“电压偏差”和“电压损失”的理解,做设计的朋友别混淆了!

关于“电压偏差”和“电压损失”的理解,做设计的朋友不要忽略了,配电线路长度对线路压降所造成的影响,所以配电设计中除了负荷计算、照度计算、短路计算等外,还有个基本功要掌握,即电压损失计算。

在此之前,我们必须要弄明白“电压偏差”和“电压损失”的概念,不然将会出现认知上的错误,从而造成过度设计,电气设计在线教学狄老师。

(1)电压偏差

术语解释:

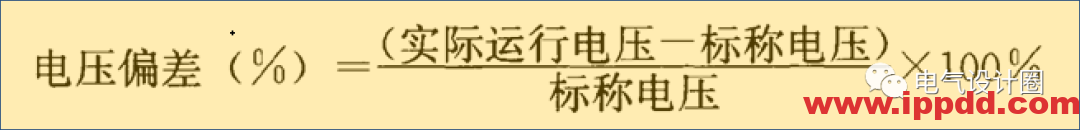

实际运行电压系统标称电压的偏差相对值,以百分数表示:

实际运行电压为用电设备端子处的实测电压值。标称电压如:35kV, 10kV, 380V, 220V等。

依据《供配电系统设计规范》 GB50052中有关电能质量的条文要求,用电设备(如电动机)端子处电压偏差允许值为±5%额定电压。

(2)电压损失=电压降≠电压偏差

线路电压损失电压偏差都是基于标称电压的百分数,单位是一样的。

电压偏差是针对[用电设备端子处][供电电压]的概念。

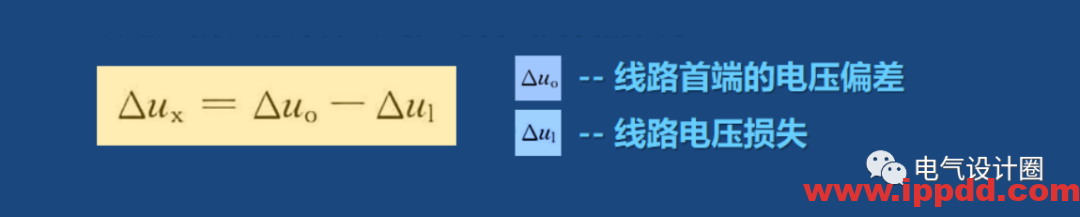

从电压偏差的计算公式,可看出两者的关系 :

(3)线路电压损失的确定

依据规范要求,用电设备(如电动机)端子处电压偏差允许值为±5%额定电压;假定变压器低压侧母线处的运行电压为400V;试问线路电压损失的允许值是多少?

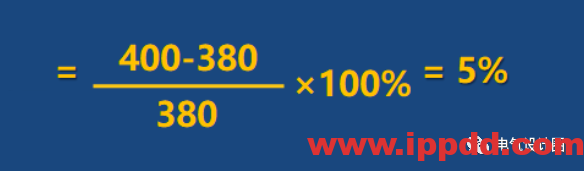

1)线路首端的电压偏差:

2)电压损失的允许值=线路首端的电压偏差-用电设备端子处电压偏差=5%-(±5%)= 0%~10%,也就是说此情况下线路电压损失可以最大到10%。

(4)结论

一般设计中,线路电压损失允许值的取值为 5%,这是出自《工业与民用配电设计手册》而来的,但手册中注明了,此值是在缺乏详细计算资料时的参考值。

所以常规设计时取 5% 本没问题,但对于有较长供电线路的且不经常使用的用电设备,应兼顾经济性,可适当放宽线路电压损失允许值的要求。
