关于场桥PLC报警及故障的诊断

电气技术 小编 1728次浏览 0个评论 扫描二维码

一、关于振华场桥富士系统PLC报警的诊断

在我们日常维修时经常能遇到振华场PLC报警故障,下面我们来介绍一下如何查找故障点。

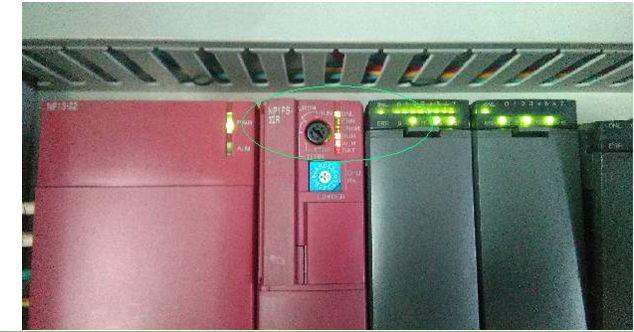

1.     我们就拿一期振华来举例说明(和二期场桥富士系统一样),首先去到后检查PLC报警灯亮,有时RUN灯不亮,如下图所示:

关于场桥PLC报警及故障的诊断

关于场桥PLC报警及故障的诊断



2.     打开程序后点击程序控制菜单,如图1所示,

关于场桥PLC报警及故障的诊断

1

点击之后就会弹出下框,点击红色框的故障诊断栏,如图2所示

关于场桥PLC报警及故障的诊断

2

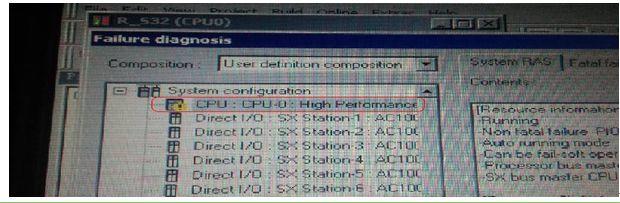

3.点击图2中的故障诊断就会弹出下框如图3所示,诊断出CPU报警,34#模块报故障。

关于场桥PLC报警及故障的诊断



关于场桥PLC报警及故障的诊断

3

如果电脑坏了,用USB数据线直接连接到PLC上,USB数据线连接笔记本和PLC后,打开程序,

关于场桥PLC报警及故障的诊断

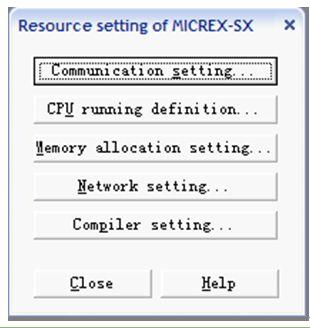

R_S32(如图)右键点Settings,弹出下框:

关于场桥PLC报警及故障的诊断

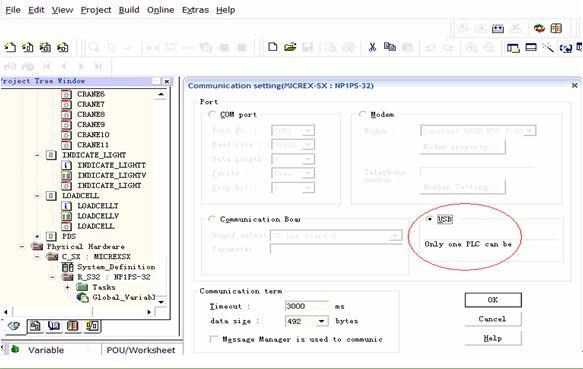

communication setting,弹出下框:

关于场桥PLC报警及故障的诊断

选择USB项,点“OK”,就连接成功了。

之后重复以上两个步骤就可以了。

注:如果正好是联连电脑那个模块报故障,在电脑上也诊断不了,也得用笔记本联机诊断。

二、关于一区诺尔场桥本西门子系统PLC的故障诊断

STEP 7-300为例说明。

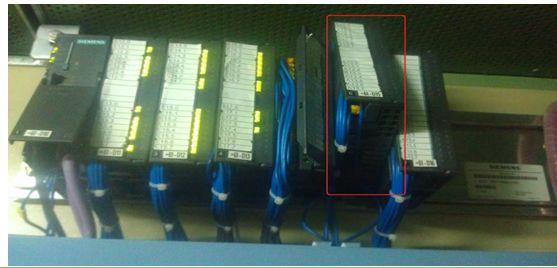

首先为了说明诊断过程,随机拆除一个模块,创造PLC其中一个模块通信故障。(如图1

关于场桥PLC报警及故障的诊断

图1

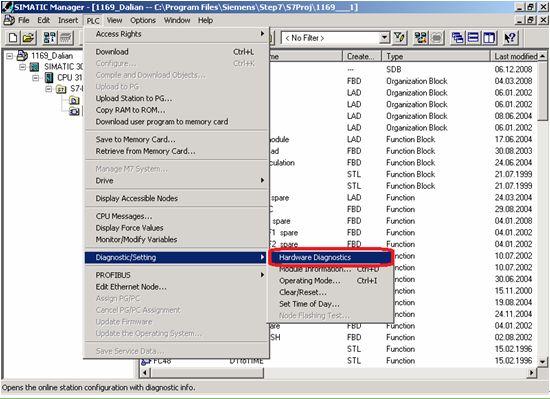

下面通过STEP7软件进行诊断PLC的通信故障。打开STEP7软件,选择PLC–Diagnostic/setting–HardwareDiagnostic选项(如图2

关于场桥PLC报警及故障的诊断

图2

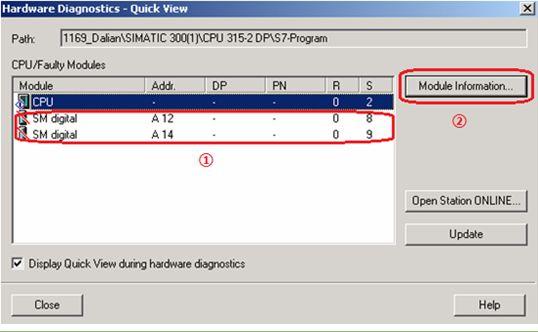

弹出的窗口显示(如图3。红色圈点①部分就是PLC通信故障的两个模块(即丢失模块)。可以看出地址为A12A14,我们只拆了一个模块,然而诊断窗口显示两个模块的原因是一组PLC硬件系统每个模块都是通过背后的U形通信串联,见图1中有通信故障的模块,后面的模块也没有通信。

关于场桥PLC报警及故障的诊断

图3

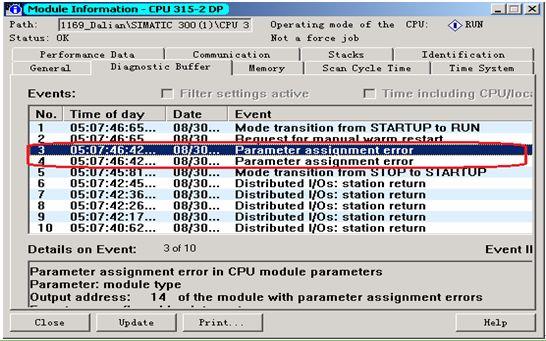

点击图3中红色圈点②部分Module Information按钮就会弹出模块信息(如图4

关于场桥PLC报警及故障的诊断

图4

4中窗口中列出最近10PLC活动的相关信息,红色圈点部分报出两个模块的通信错误,点击一项就会在下面的框格中显示详细信息,图4中显示的就是输出模块14通信故障。

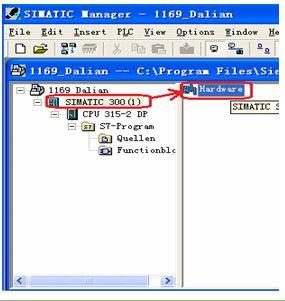

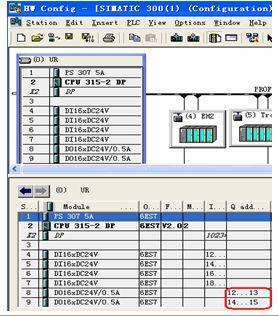

故障诊断出来,需要对应硬件,打开图5中红色圈点部分的Hardware弹出图6,图6中发现输出模块地址是A12.A14的两个模块,再对应硬件(见图1)一个CPU6个模块,正好是第5个和第6个模块出现通信故障。

关于场桥PLC报警及故障的诊断

图5

关于场桥PLC报警及故障的诊断

图6

PLC系统软件方面的通信诊断功能可以看出,利用这种诊断功能可以更快速准确的判断出通讯故障的位置,便于排除故障。对于现代的港口机械维修,需要维修人员利用更先进的技术,快速准确的排查解决故障,从而确保港口运输更加效率。
