振华重工推出新型ABX岸桥,一项创新将为码头带来福音



近日,振华重工联合Liftech推出的一款新型岸桥——自平衡升降式岸桥(Articulated Balance Crane)完成初步方案设计。

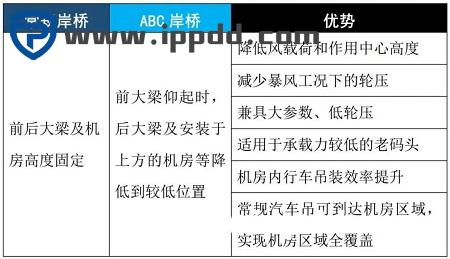

这个新型岸桥有些什么优势呢?简单来说,常规岸桥无论前大梁是仰起还是放下,大梁高度是固定不变的;而ABC岸桥在前大梁仰起时,后大梁高度会下降。

可别小看这个创新,可是具有突破性意义!

当大梁高度下降,岸桥整体重心降低,可大大减少岸桥在暴风工况下的轮压。这对于承载力较低的老码头可是一项福音,在同等轮压下可选购更大参数的岸桥啦!

当然,后大梁及机房高度降低带来的好处不仅仅于此。

维保工作也更加便捷。常规岸桥吊装物资到机房,只能通过机房内的行车。但是ABC岸桥不仅能通过行车,还能使用常规汽车吊进行物资吊装。

值得一提的是,ABC岸桥是世界首创。相信不久的将来,这类新型岸桥将应用于世界各地的码头,是不是很期待!

近期,振华重工联合Liftech推出的一款新型岸桥——自平衡升降式岸桥(Articulated Balance Crane)完成初步方案设计。新的岸边集装箱起重机概念称为自平衡升降式岸边集装箱起重机(ABC)作为传统A型门框岸边集装箱起重机结构的替代品。传统岸边集装箱起重机如轮压、防风系固载荷、或大梁铰点的大量维护、都是困难起重机业主的主要问题。

自1959年Liftech的创始人乔丹开发出第一台A型起重机结构以来,岸边集装箱起重机的尺寸急剧增加。然而,尽管外伸距需求增加到68m以上(最大外伸距为80m),起升高度高度要求扩展到48m以上(最大起升高度为56m),港口运营商仍然要求现在港口的100英尺(30.48m)轨距岸边集装箱起重机大车缓冲器之间距离不超过27m。 在相同的占地面积上不断的增加起重机的结构,会显著增加迎风面积和大车轮压,特别是当前大梁处于锚定位置时,老码头通常会超出码头的许用轮压范围。

振华重工推出新型ABX岸桥,一项创新将为码头带来福音

对于自平衡升降式岸桥,在现有的占地面积限制内,在不改变整个起重机金属结构和机械系统的情况下,将起重机重量降低约8%,并在起重机处于工作状态和非工作状态时,减少起重机轨道上的轮压高达15% 。

ABC具有细长前大梁,该前大梁延伸到起重机的陆侧腿,较短的岸边集装箱起重机后大梁部分在降低时保持水平,因为前大梁俯仰到仰起状态以便船舶净空和靠泊。

起升机构有不同的选择,包括使用与传统俯仰机构相同的主要部件的机械系统,但具有不同的钢丝绳缠绕系统,缠绕角度和滑轮布置。 在海侧腿上,Liftech设想海侧腿上的大梁铰点类似于现在一些起重机制造商使用的大梁销轴连接,如果需要可以进行检查和更换。

其他设计特征包括用于将起重机大梁固定在仰起和水平位置的系统。 ZPMC设计制造了弗吉尼亚州提升梁式岸边集装箱起重机,其上部可升降,可以在ABC上使用类似的插销方法将梁固定到陆侧腿上以便锚定。

如今ABC设计与标准起重机设计的不同之处在于它使用了10个拉索系统而不是两个用于前大梁拉杆系统的H型钢部分。 Liftech认为,可以使用斜拉桥技术将更轻的电缆支撑结合到ABC设计中,而不会产生潜在的腐蚀问题,并且不会影响传统拉杆系统的刚度和挠度特性。

岸边集装箱起重机的起升高度和外伸距都有所增加,以适应不断增加的船舶尺寸,但起重机占地面积没有太大变化,特别是在岸边集装箱起重机大车运行方向上。 因此,由于岸边集装箱起重机侧向载荷导致的码头的垂直载荷显著增加,导致较大的工作载荷和非工作载荷,以及确保岸边集装箱起重机整机稳定性的防风系固上拔力。这个问题在台风区域非常明显,当一个码头想在老码头上排布较大的岸边集装箱起重机时,起重机大车轨道的许用轮压就显得非常有限,对于许多港口运营商来说,岸边集装箱起重机来说,岸边集装箱起重机前后大梁之间轨道接头的维护成本也是非常大的成本支出。

对于操作,ABC将与传统的岸边集装箱起重机类似作用。 对于锚定,细长的起重机前大梁和上部工作将作为一个单元围绕海侧支腿附近的铰点旋转,为船舶提供间隙,而机器房和缩短的后大梁陆侧面将保持水平但向下平移弧。给人印象是一台锚定状态的起重机,其重心较低,并且风载荷降低而致使倾覆力矩也降低。

新ABC概念的关键在于前大梁是连续的,从前大梁头部延伸到陆侧上横梁,而不是海侧上横梁。 在设计理念中,支撑机器房的较短的后大梁与前大梁和陆侧上横梁连接在一起,并由连接到海侧上横梁的平行连杆支撑。在ABC概念中,前大梁仰起,降低后大梁、机房,小车停靠在停车位。前大梁铰接在门框上,后大梁上的平衡支撑保证在前大梁仰起或下降过程中机器房和小车的水平。根据起重机的几何形状,后大梁、机器房和小车可以在靠近门框联系横梁位置锚定,大梁俯仰接近60°。在锚定位置,后大梁能够锁定在门框上,无论是陆侧门腿还是联系横梁处。在ABC概念中,前大梁的俯仰和后大梁的提升由标准的俯仰机构和陆侧机器房、后大梁、和陆侧上横梁之间的缠绕控制。RTT ABC,可以使用现在传统岸边集装箱起重机上的小车和起升机构设计。

振华重工推出新型ABX岸桥,一项创新将为码头带来福音

除了后大梁的平行连杆支撑外,较长的前大梁设计是该概念的关键部分。 在ABC概念设计中,梯形架从双箱前后大梁的海侧铰点附近俯仰上升,并略微倾斜于陆侧,使得梯形架略微倾向海侧上横梁。在传统岸边集装箱起重机上,梯形架是固定在门框横梁上的。
