事故通报:又是配电箱爆炸事故!附配电箱隐患检查要点汇总

监拍配电箱爆炸事故

为什么配电箱会爆炸?

配电箱爆炸是由短路引起的。平时使用的电线短路会发出较大的声响和火光,配电箱距离电源较近,短路电流比平时短路大得多,配电箱里面的母线排截面大,短路时短路电流形成的瞬间高温和强大的电动力,就会合成爆炸气浪,将配电箱炸开.

其他类似案例:

3名工人修理配电柜,“砰”的一声悲剧了

3名工人修理配电柜,“砰”的一声悲剧了

3名检修工检修配电室,瞬间爆炸

配电箱爆炸,操作工成火人

工作人员配电房拉开关,拉下的瞬间大火直接冲了出来!

2名工人检修突发爆燃……

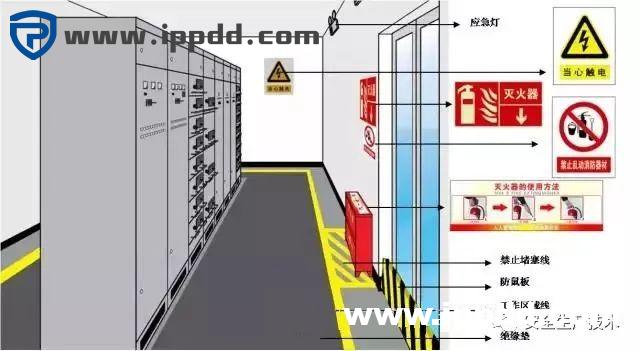

附配电间安全管理上墙看板

配电间应配置的安全用品:

安全警示标识、地面划线、火灾报警系统、灭火器(一般用CO2的,变压器处使用干粉的)、挡鼠板、绝缘垫、绝缘手套、绝缘靴、防护头盔、高低压摇表、验电器、绝缘拉杆等,其中后几项防护、安全用品一般可以集中配置在值班室内,由操作人员携带或穿戴前往配电室进行专业操作。

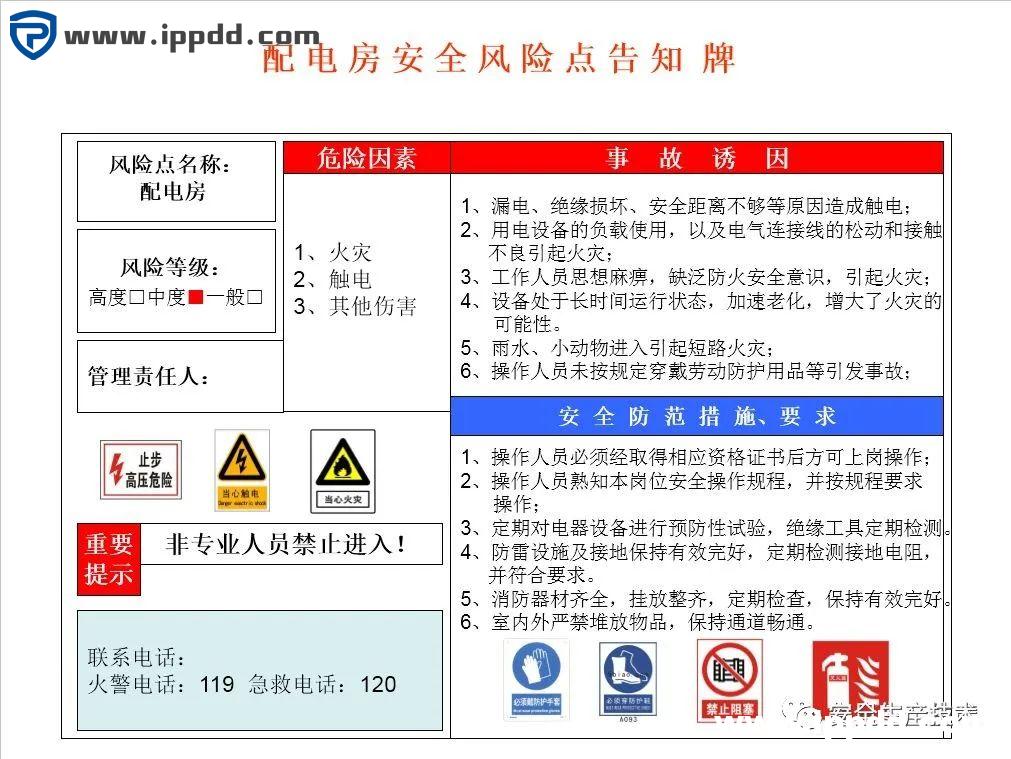

配电房安全风险点告知牌

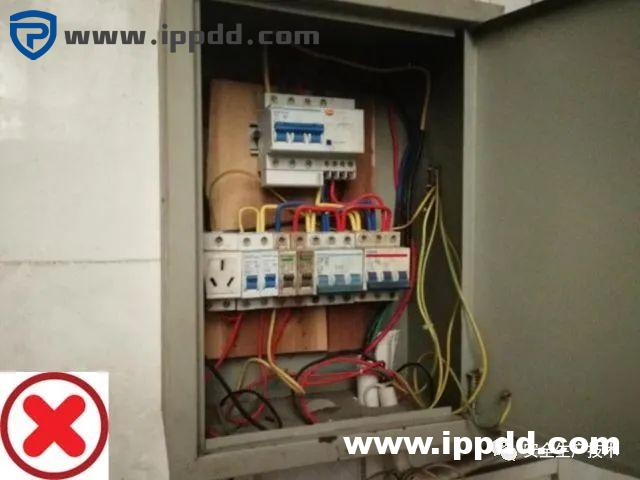

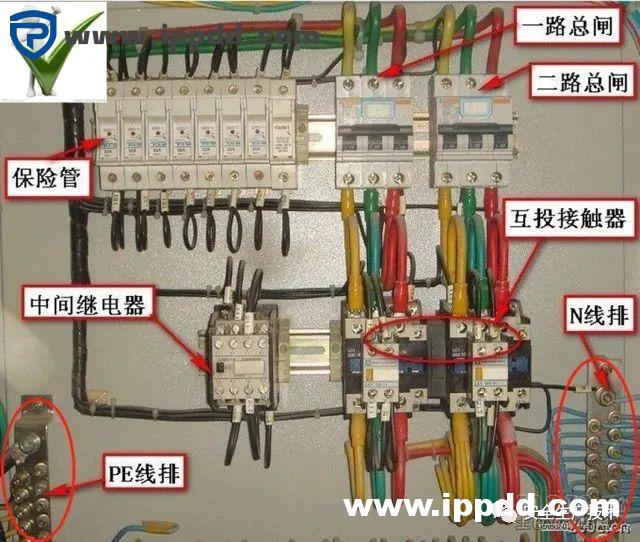

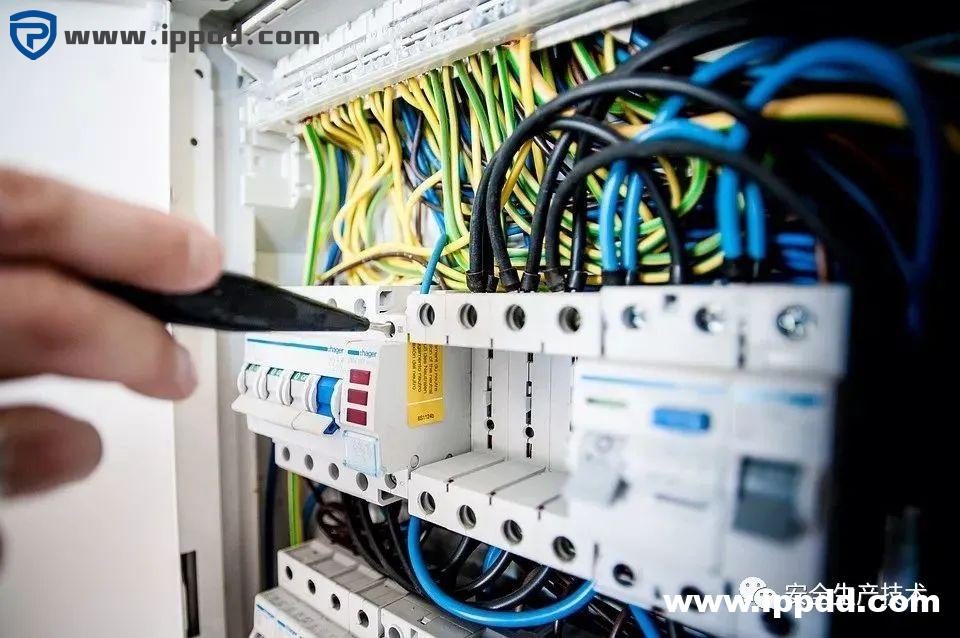

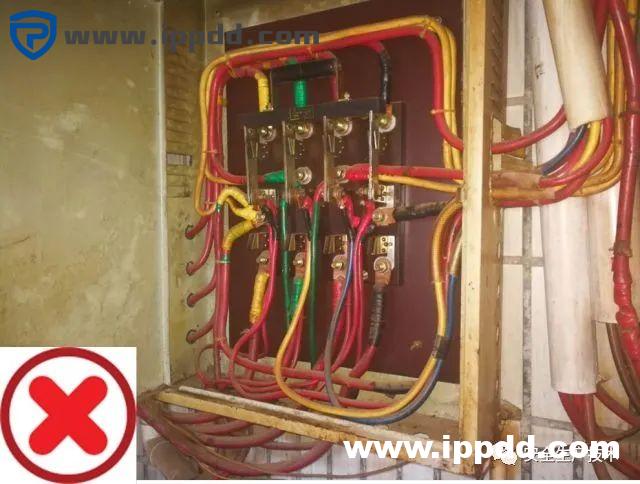

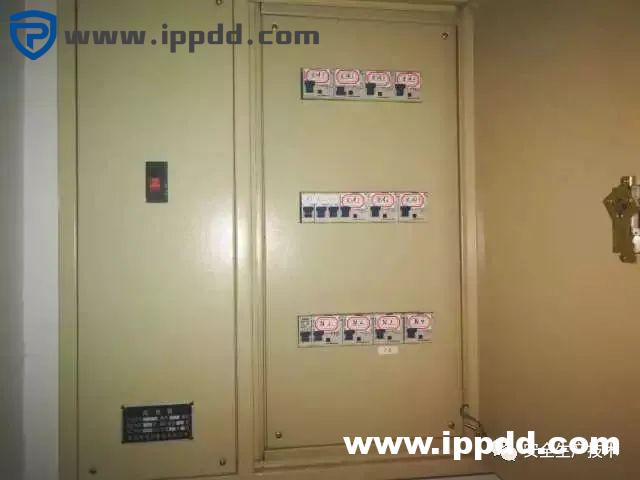

配电箱隐患检查要点汇总

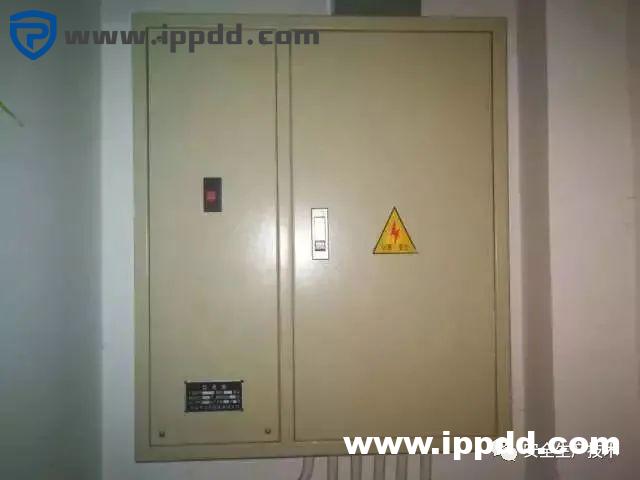

1.检查配电箱门上有没有张贴“当心触电”安全警示标识。

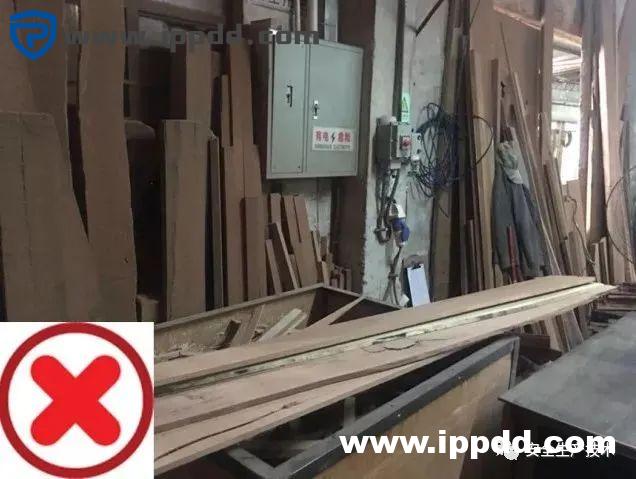

2.检查配电箱周围有没有留有足够的安全通道和工作空间,有没有堆放可燃、易燃易爆和腐蚀性物品。
3.检查配电箱进出线口是不是密封严密,缝隙是不是用防火胶泥、耐火隔板封堵。
4.检查配电箱内有没有使用阻燃材质安装的屏护挡板,打开配电箱时,应该只能看到电源开关,线路及接线点不能外漏。

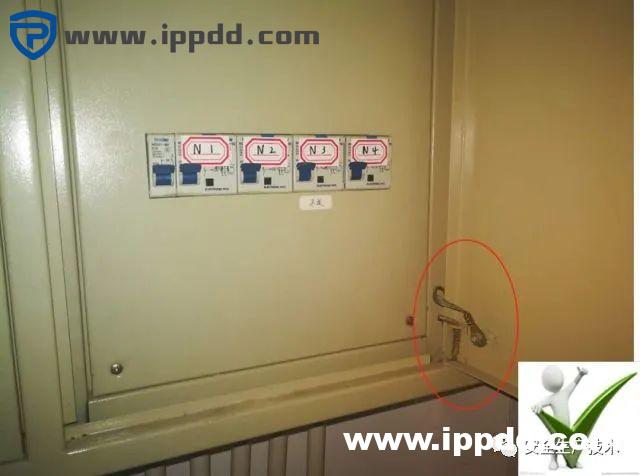

5.检查配电箱金属箱门与金属箱体有没有采用编织软铜线做接地及跨接,有没有采用焊接、压接、螺栓连接,绝不能缠绕或挂钩,防止故障时电箱外壳带电。

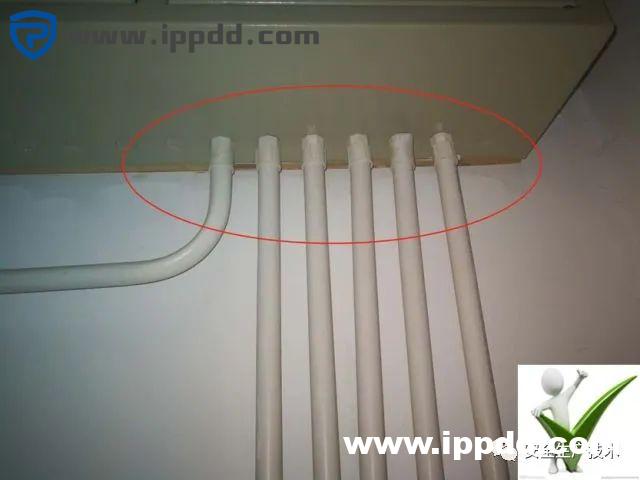

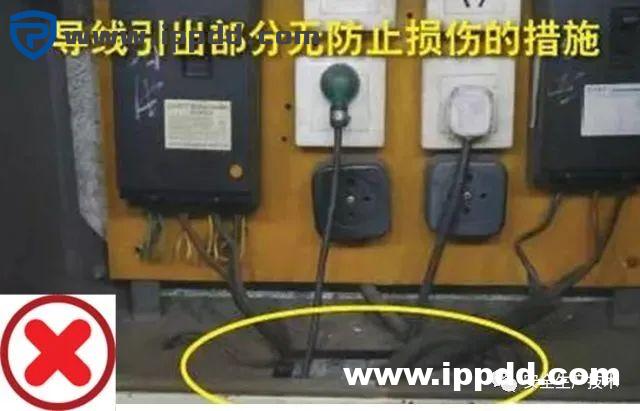

6.检查配电箱引出的进出导线的部位有没有设绝缘垫护或用导管引入50mm~80mm,防止电线绝缘层破损。
7.检查配电箱内零线和接地线有没有连接到专门的接线柱或接线铜排。
8.检查配电箱内有没有超负载接电的情况,导线截面积相同情况下,同一端子上导线连接不能超过两根。

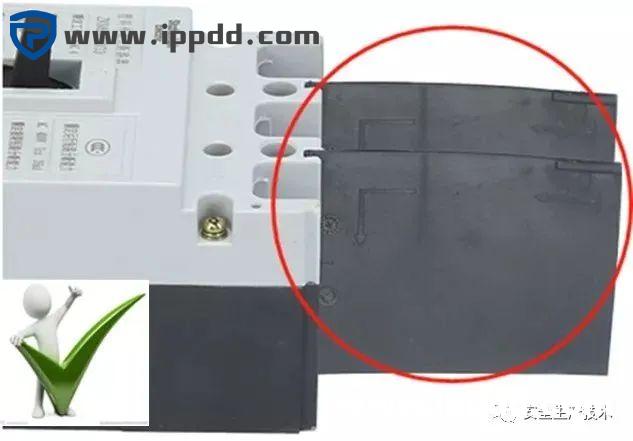

9.检查配电箱内相线连接端子之间有没有安装隔弧片,防止大电流断开的时候,引起弧光短路,同时也防止金属异物进入造成相间短路。
10.检查配电箱和开关箱内有没有放置杂物,电器元件是不是安装在了可燃的木板上。

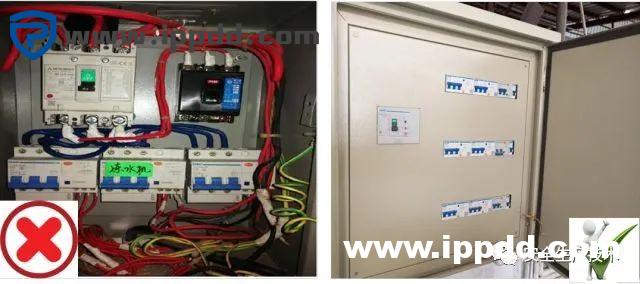

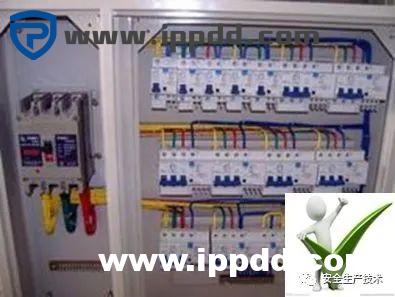

11. 检查配电箱内配线是否整齐,是不是有绞线现象。
12.检查配电箱内控制回路的标识是不是齐全清晰。
13.检查配电箱内是不是还在使用安全性能极差的、已被淘汰的闸刀开关。

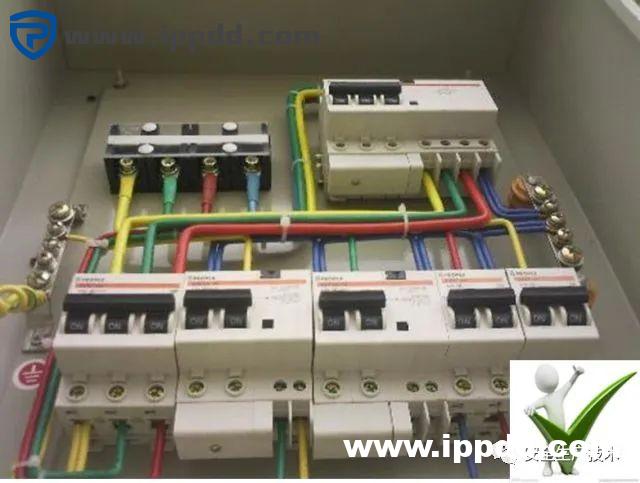

14.配电箱内导线颜色应按规定做明显区分,导线颜色按相线 L1(A)、L2(B)、L3(C) 的顺序,颜色应依次为黄、绿、红色,N线的颜色应为淡蓝色,PE线的颜色应为绿黄双色。
15.检查配电箱、开关箱是不是装设在干燥、通风及常温场所,如果你的仓库是丙类仓库,那么配电箱、开关箱不宜安装在室内,粉尘场所应安装在非防爆分区外的上风方向,防止配电箱、开关箱积尘而留下隐患。
16.检查楼层总开关配电箱有没有安装二级漏电断路保护器,是不是与末端漏电保护开关动作时间、电流相匹配。

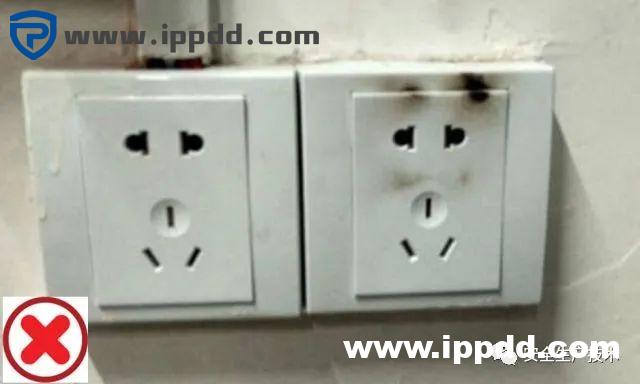

17.检查车间和仓库里的插座有没有变黑,如果变黑了,那可是一个非常危险的现象,因为它同时具备了“起火”和“触电”双重危险,很多火灾都是因为这个引起的。

插座为什么会变黑呢?一是插座本身就属于劣质产品,铜片薄,电阻很大;二是由于接触不良、电阻增大,导致温度急剧上升,出现氧化而发黑;三是用电功率过大超负荷用电,一旦发现插座变黑,必须马上更换!!!

配电室安全管理制度

配电房安全管理制度

1、配电房应做好防雷、防雨、防火、防小动物等“四防”工作,注意随手关闭好门窗,经常查看防护网、密封条防护情况。

2、配电房应配齐配全消防器材和绝缘用具,摆放整齐,定期进行检查,保持有效完好;管理人员能熟练使用消防器材。

3、配电设备的操作应由专业人员严格按照操作规程单独进行,其他在场人员只作监护,不得插手;严禁两人同时操作,以免发生意外。

4. 配电房内严禁吸烟,严禁将易燃易爆危险物品带进配电房。

5. 检修人员或其他人员需要进入配电房,必须经管理人员同意后,方可进入。

6、管理人员应经常检查设施、设备运行情况,发现隐患,安排专业人员及时进行处理,确保正常安全供电。

7、管理人员应保持配电房地面、窗台及设备外表清洁无尘。


配电房安全操作规程

1、配电房管理人员应坚持周巡视制度,发现小故障或隐患,可带电作业的及时安排专业人员处理。如出现较大故障或发现重大隐患,应做好应急措施,抓紧联系专业人员,制定解决方案,及时处理。

2、低压设备带电工作时,应设专人监护。工作中要戴绝缘手套,穿绝缘鞋,使用有绝缘柄的工具,并站在干燥的绝缘物上进行工作。相邻的带电部分,应用绝缘板料隔开。严禁使用锉刀、金属尺和带有金属物的毛刷、毛掸工具。

3、停电拉闸必须按照断路器(或负荷开关等)、负荷侧刀闸、母线侧刀闸的顺序依次操作。

4、电气设备停电后,在未拉开刀闸和做好安全措施以前,应视有电,不得触及设备,以防突然来电。

5、停电时必须切断各回路可能来电的电源。变压器与电压互感器必须从高低压两侧断开,电压互感器的一、二次熔断器均要取下。断路器的操作电源要断开。刀闸的操作把手要锁住。

6、发生人身触电事故和火灾事故,值班人员应立即断开有关设备的电源,以便进行抢救。

7、电器设备发生火灾时,应该用二氧化碳灭火器或1211灭火器扑救。变压器起火时,只有在全部停电后才能用泡沫灭火器扑救。


配电值班电工安全操作规程

1.值班电工必须遵守电工作业一般规定,熟悉供电系统和配电室各种设备的性能和操作方法,并具备在异常情况下采取措施的能力。

2.值班电工严禁脱岗,必须严格执行值班巡视制度、倒闸操作制度、工作操作制度、交接班制度、安全用具及消防设备使用管理制度和出入制度等各项制度规定。

3.高压变配电室值班必须遵守高压配电装置运行规程。

4.不论高压设备带电与否,值班人员不得单人移开或越过遮栏进行工作。若有必要移开遮栏时必须有监护人在场,并使之符合设备不停电时的安全距离。

5.雷雨天气需要巡视室外高压设备时,应穿绝缘靴并不得靠近避雷器与避雷针。

6.巡视配电装置,进出高压室,必须随手将门带好。

7.与供电单位或用户(调度员)联系,进行停、送电倒闸操作时,值班负责人必须将联系内容和联系人姓名复诵核对无误,并且作好记录。

8.停电拉闸操作必须按照真空开关(或负荷开关等)、负荷侧刀闸、母线侧刀闸的顺序依次操作,送电合闸的顺序与此相反。严防带负荷拉闸。

9.高压设备和大容量低压总盘上的倒闸操作,必须由两人执行,并由对设备更为熟悉的一人担任监护。远方控制或隔墙操作的真空开关和刀闸(和真空开关有连锁装置的)可以由单人操作。允许单独巡视高压设备及担任监护的人员必须由设备动力部门领导批准。

10.用绝缘棒拉合高压刀闸或经传动机构拉合高压刀闸,都应戴防护眼镜和绝缘手套。雨天操作室外高压设备时,绝缘棒应有防雨罩,还应穿绝缘靴站在绝缘站台上。雷电时禁止进行倒闸操作。

11.装卸高压熔断器时,应戴防护眼镜和绝缘手套,必要时使用绝缘夹钳,并站在绝缘垫或绝缘台上。

12.电气设备停电后,在未拉闸和做好安全措施以前应视为有电,不得触及设备和进入遮栏,以防突然来电。

13.施工和检修需要停电或部分停电时,值班人员应该按照工作票要求做好安全措施,包括停电、验电、装设临时接地线、开关加锁、装设遮栏和悬挂警示牌,会同工作负责人现场检查确认无电,并交待附近带电设备位置和注意事项,然后双方办理许可开工签证,方可开始工作。

14.工作结束时,工作人员撤离,工作负责人应向值班人员交待清楚,并共同检查,双方办理工作终结签证,然后值班人员才可拆除安全措施,恢复送电。严禁临时停,送电。在未办理工作终结手续前,值班人员不准将施工设备合闸送电。

15.高压设备停电工作时,与工作人员工作中正常活动范围的距离小于表13—3(见“内线安装电工”)规定的安全距离的设备必须停电,距离大于表13—3但小于表13—1规定的安全距离的设备必须在与带电部分距离不小于表13—3的距离处装设牢固的临时遮栏,否则必须停电。带电部分若在工作人员的后面或两侧而无可靠措施时也必须停电。

16.停电时必须切断各回路可能来电的电源,不能只拉开断路器就进行工作,而必须拉开隔离刀闸,合上接地刀,挂上“有人工作,严禁合闸”的标识牌,使各回路至少有一个明显的断开点。变压器与电压互感器必须从高低压两侧断开。电压互感器的一、二次侧熔断器都要取下。断路器的操作电源要断开。闸刀开关的操作把手要锁

住。

17.验电器必须是合格产品,而且必须与电压等级相适应,在检修设备进出线两侧分别验电。验电前应先在有电设备上试验以证明验电器良好。用高压设备验电必须戴绝缘手套。

18.当验明设备确已无电压后,应立即将检修设备用导体接地并互相短路。对可能送电至停电设备的各回路或可能产生感应电压的部分都要装设接地线。接地线应用多股裸软铜线,截面面积不得小于25平方毫米。接地线必须使用专用的线夹固定在导体上,严禁用缠绕的方法进行接地和短路。装设接地线时必须先接好接地端,后接导体端,拆除时的顺序与此相反.装拆接地线都应使用绝缘棒和戴绝缘手套。装拆工作必须由两人进行。不许检修人员自行装拆和变动接地线。接地线应编号并放在固定地点。装拆接地线应做好记录,并在交接班时交待清楚。

19.在电容器组回路上工作时必须将电容器逐个对地放电。

20.在一经合闸即可送电到工作地点的断路器和闸刀开关操作把手上都应悬挂“禁止合闸,有人工作”的警示牌。工作地点两旁和对面的带电设备遮栏上以及禁止通行的过道上应悬挂“止步,高压危险”的警示牌。工作地点应悬挂“在此地工作”的警示牌。

21.在低压带电设备附近巡视,检查时,必须满足安全距离,设专人监护。带电设备只能在工作人员的前面或一侧,否则应停电进行。

22.在带电的电流互感器二次回路上工作时,要严防电流互感器二次侧开路产生高电压。断开电流回路时,必须使用短路片或短路线在电流互感器二次侧的专用端子上使之短路。严禁用导线缠绕。工作中不得将回路的永久接地点断开。工作时必须有专人监护,应使用绝缘工具,并站在绝缘垫上。

23.发生人身触电事故和火灾事故时,值班人员司不经许可立即按操作程序断开有关设备的电源,以利进行抢救,但事后必须即刻报告上级,并做好记录。

24.电器设备发生火灾时,应该用二氧化碳灭火器或1211灭火器扑救。变压器着火时,只有在周围全部停电后才能用泡沫灭火器扑救。配电室门窗及电缆沟入口处应加设网栏,防止小动物进入。

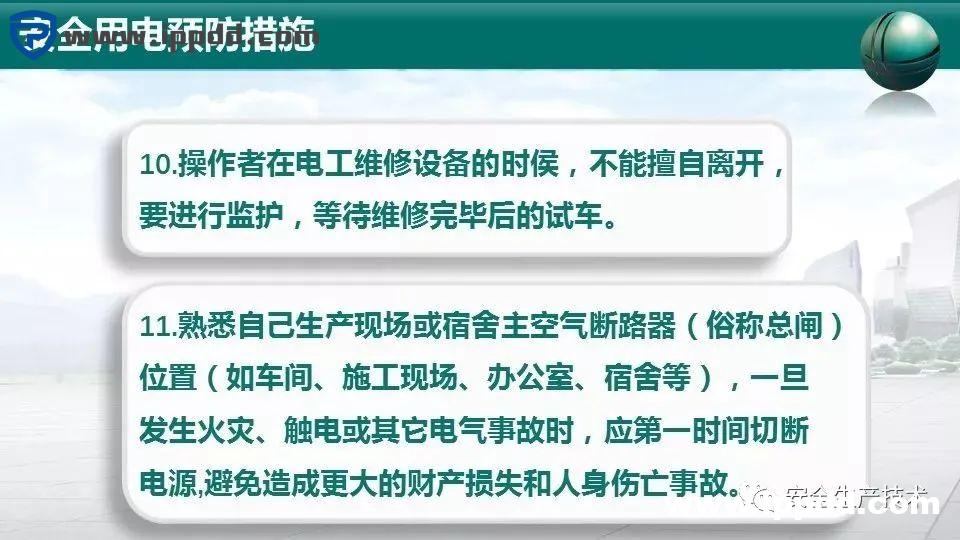

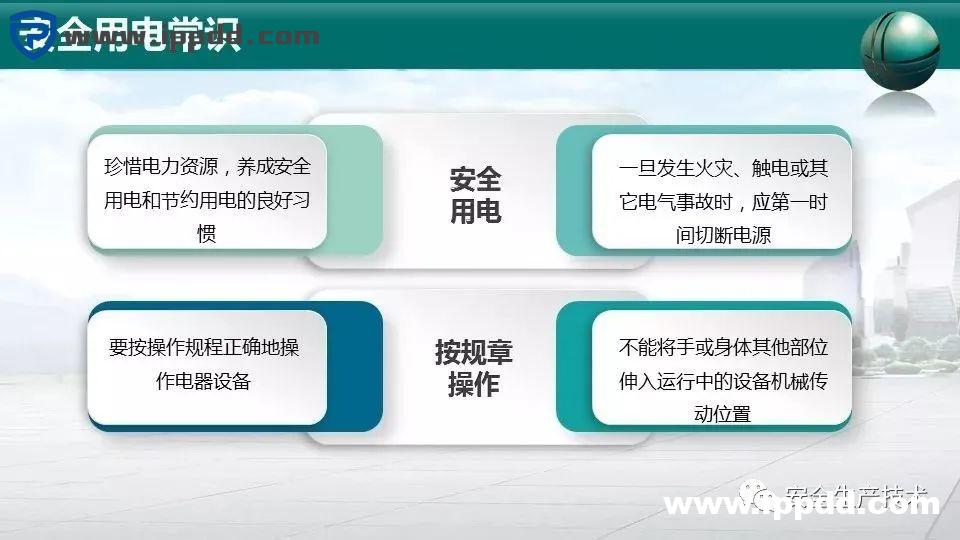

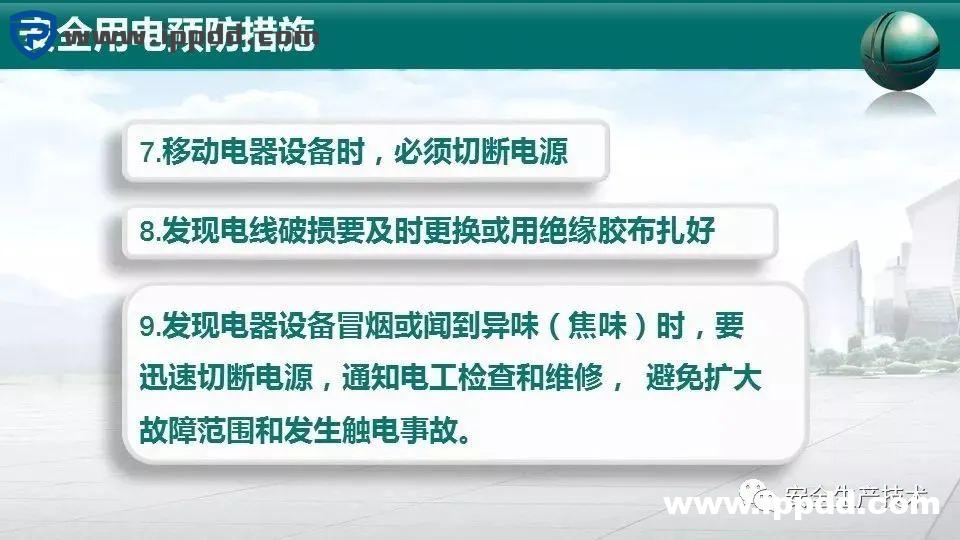

日常和工作中用电要注意什么呢?

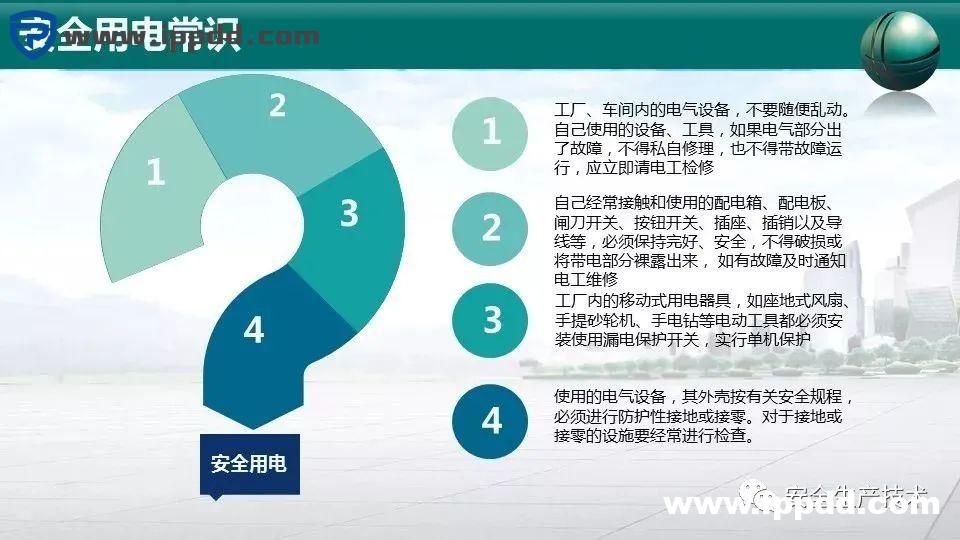

企业用电原则
⚠车间内的电气设备,不可随便移动。任何人不准随意乱动电气设备和开关。

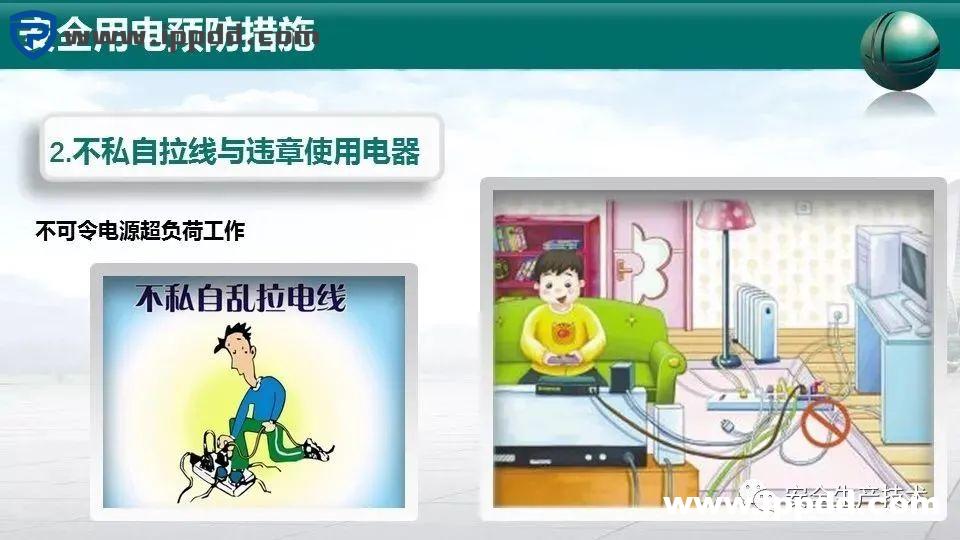

⚠不准私拉乱接电气线路,不准擅自移动电气安全标志、围栏等安全设施。
⚠非电工不准拆装、修理电气设备,发现破损的电线、开关、灯头及插座应及时与电工联系修理,不得带故障运行。
⚠不准使用检修中的电气设备,不准使用绝缘损坏的电气设备。
⚠熔丝熔断,不准调换容量不符的熔丝。
⚠电气设备的外壳要进行防护性接地或接零。对接地或接零的设备要经常检查,保证连接牢固;接地或接零的导线不应有任何断开的地方。
⚠发生电气火灾时,应立即切断电源,用干粉灭火器、二氧化碳灭火器灭火。切不可用有导电危险的水或泡沫灭火器灭火。
⚠打扫卫生、擦拭设备时,严禁用水冲洗或用湿布去擦拭,也不要用湿布和金属物去扳电气开关。

如果遇到触电事故,

正确的操作或许能够救人一命!

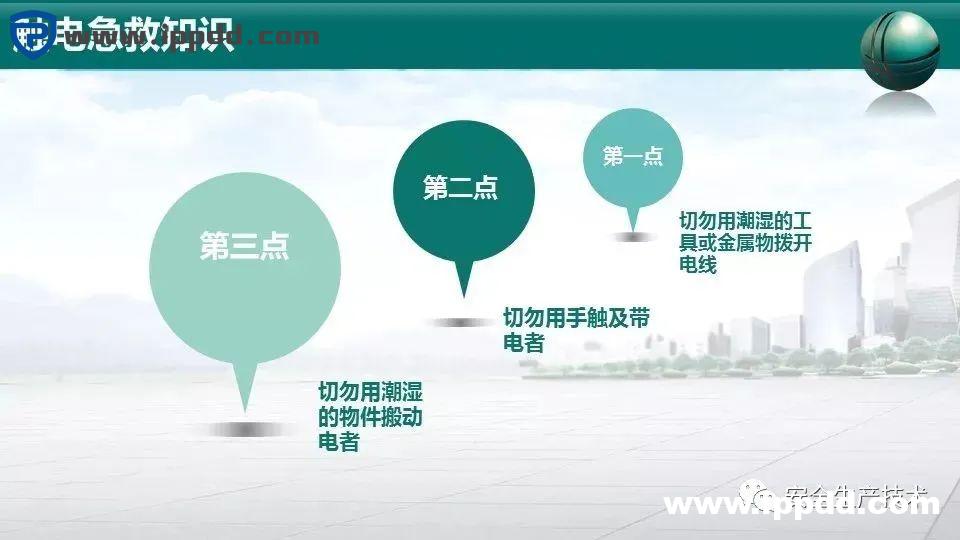

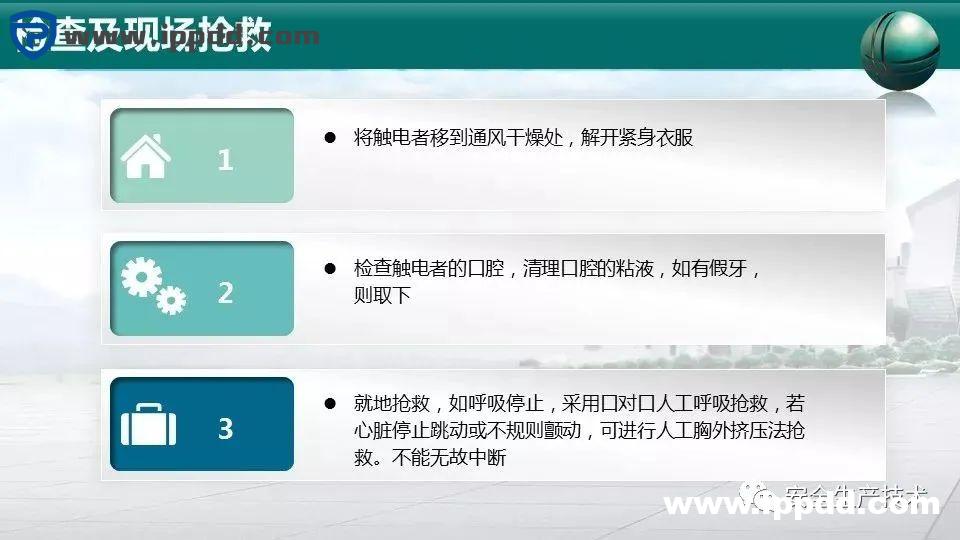

遇到触电事故如何救援

触电急救原则是:迅速、就地、准确、坚持

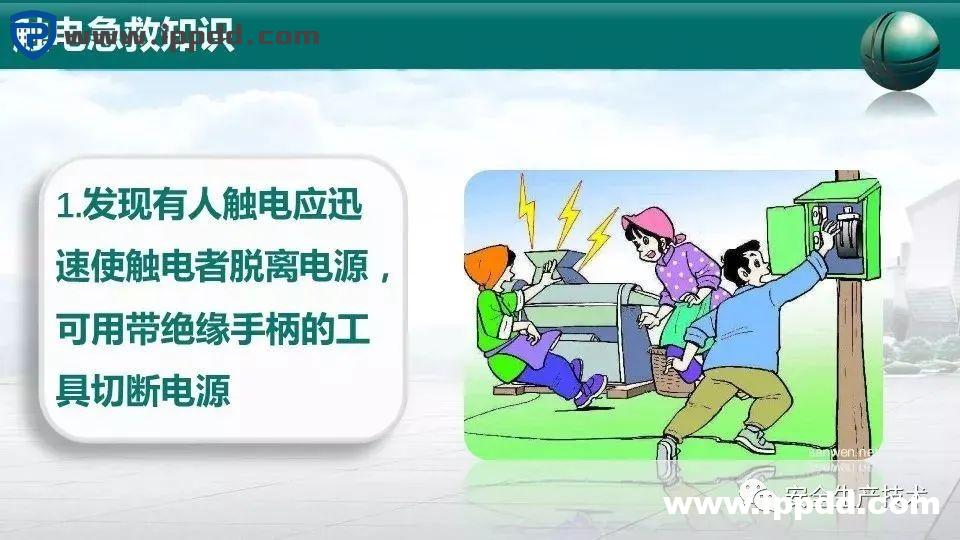

如果是低压电源触电,实施“五字”脱离电源法:

  • ,立即拉下附近电源开关或拔掉电源插头;

  • ,迅速用绝缘完好的钢丝钳或断线钳剪断电线;

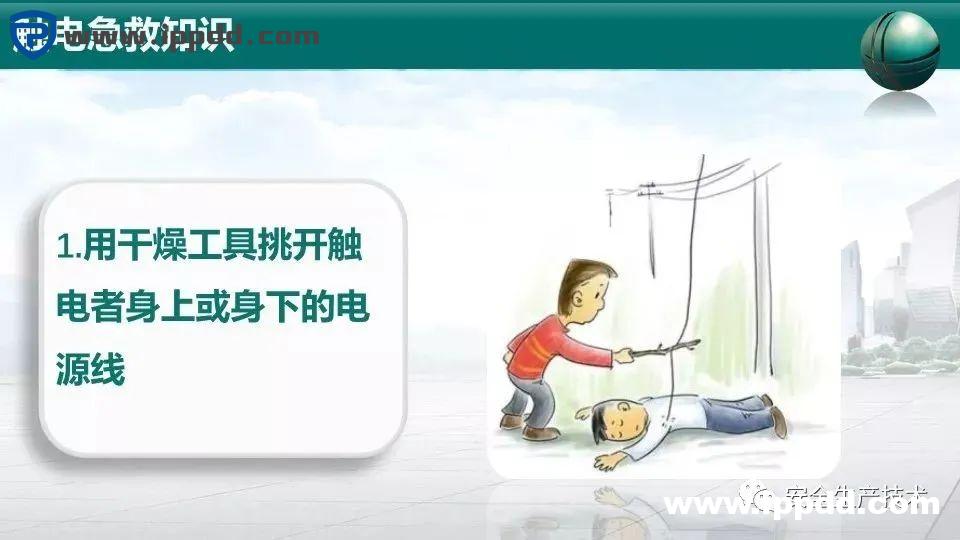

  • ,急救人员可用替代的绝缘工具(如干燥的木棒等)将电线挑开;

  • ,急救人员可戴上手套或手上包缠干燥的衣服等绝缘物品拖拽触电者,或用一只手将触电者拖拽开来,切不可触及其肉体;

  • ,如触电者紧握导线,可设法用干木板塞到触电者身下,与地面隔绝。

如果是高压电源触电,脱离电源的方法是:

  • 戴上绝缘手套,穿上绝缘靴,用相应电压等级的绝缘工具按顺序拉开高压断路器。

遇到触电事故,现场救援必须注意以下几点:

  • 救护人应使用适当的绝缘工具,最好用一只手操作,以防触电;

  • 防止触电者脱离电源后摔伤,若触电者在高处,应考虑采取防止坠落措施;

  • 在救护过程中,要注意自身和被救者与附近带电体之间的安全距离,防止再次触电;

  • 如事故发生在夜间,应设置临时照明,以便于抢救,避免发生意外;

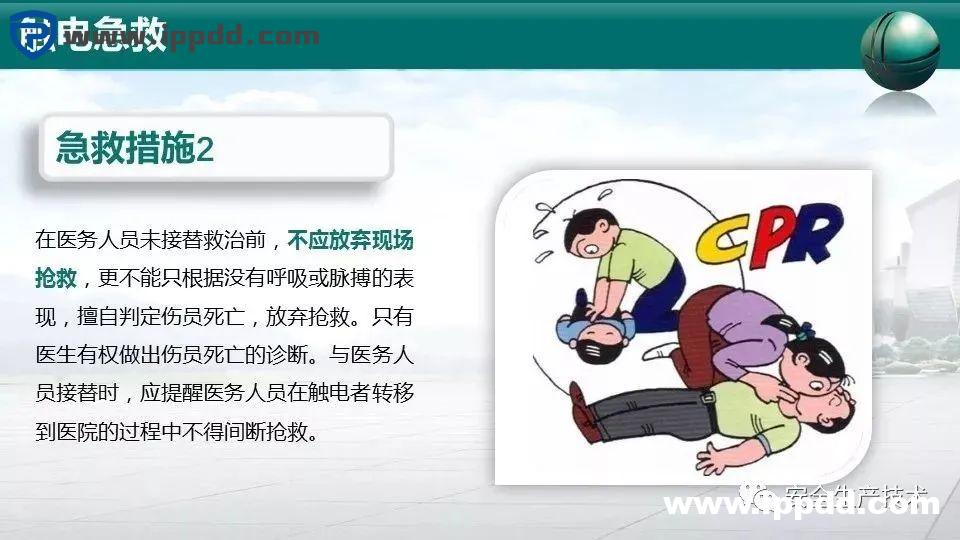

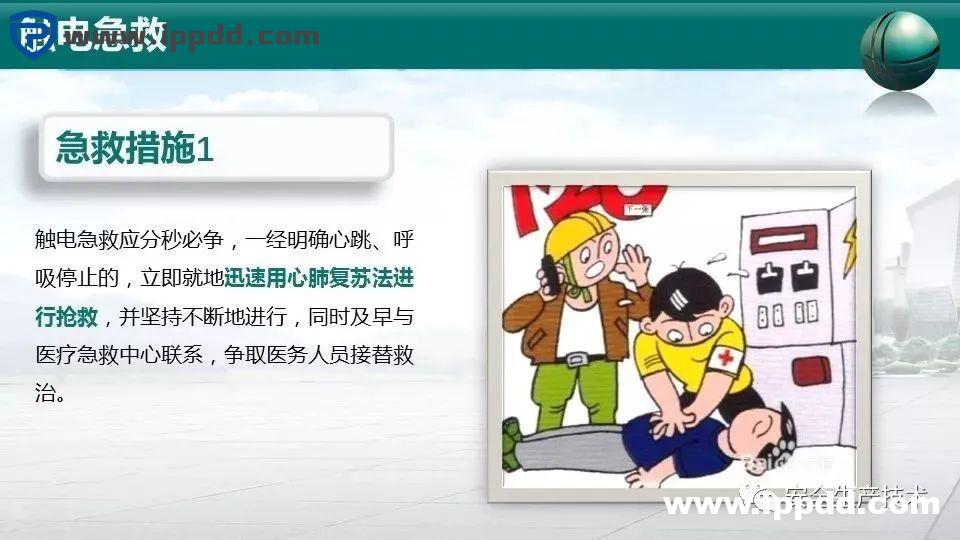

  • 采用心肺复苏法要不间断地进行救护(包括送医院途中),不得轻易放弃。

1

触电事故原因分析

(1)电气线路、设备安装不符合安全要求。

(2)非电工任意处理电气事务。

(3)移动长、高金属物体碰触电源线、配电柜及其他带电体

(4)操作漏电的机器设备或使用漏电电动工具。

(5)电动工具电源线破损或松动。

(6)电焊作业者穿背心、短裤,不穿绝缘鞋;汗水浸透手套;焊钳误碰自身。

(7)湿手操作机器开关、按钮等。

(8)临时线使用或管理不善。

(9)配电设备、架空线路、电缆、开关、配电箱等电气设备,在长期使用中,受高温、高湿、粉尘、碾压、摩擦、腐蚀等,使电气绝缘损坏,接地或接零保护不良而导致漏电。

(10)接线盒或插头座不合格或损坏。

2

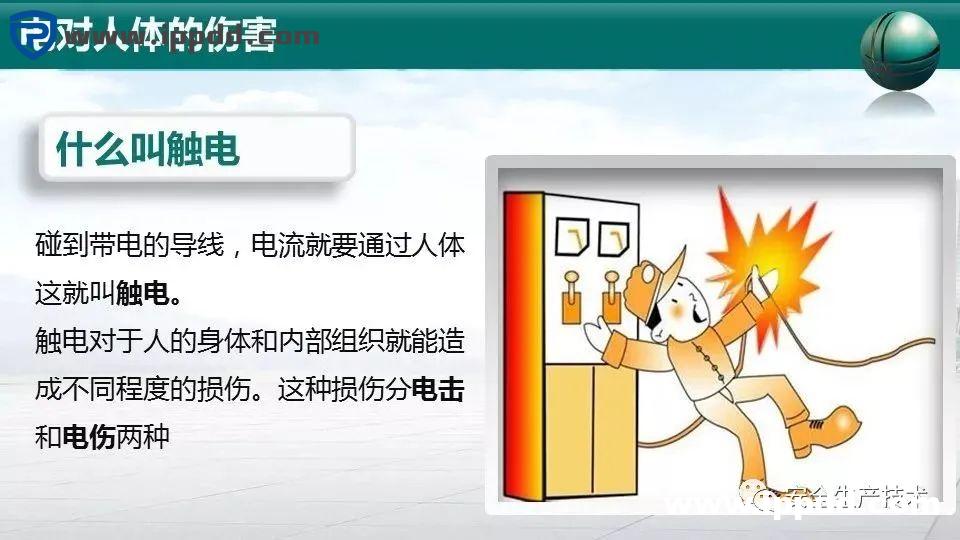

触电简述

触电是人体触及带电体、带电体与人体之间电弧放电时,电流经过人体流入大地或是进入其他导体构成回路的现象。

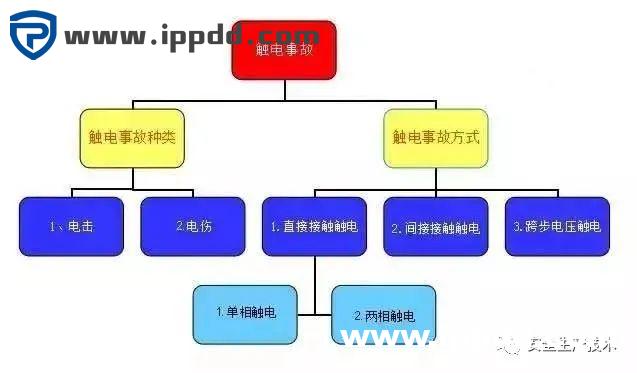

常见的触电方式有两种:即直接接触触电和间接接触触电。

人体不同部位接触不同电位则有电流流过为触电。分为“电击”与“电伤”两类。

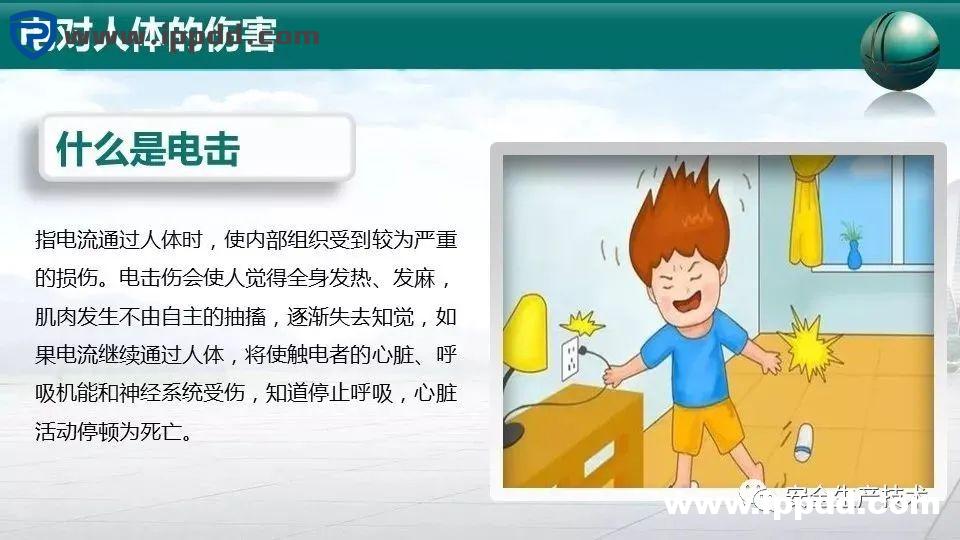

电击”:电流流过人体内部破坏心脏、呼吸与神经系统,重则危及生命。

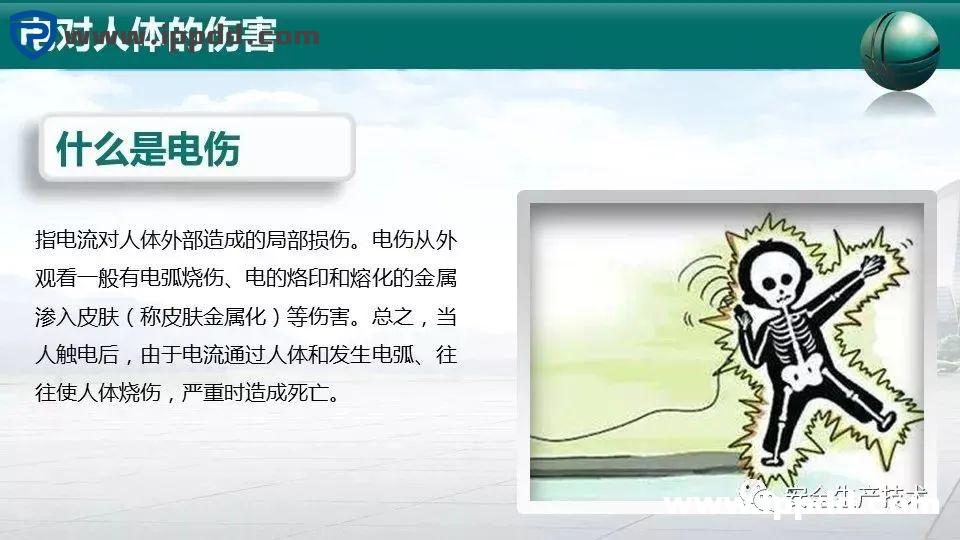

电伤”:电流的热效应、化学效应或机械效应对人体造成的伤害,可伤内部及骨骼,在人体体表留下电流印、电纹等触电伤痕。

2.1影响电流对人体的触电危害程度的因素

(1)人体情况:人体敏感性;

2)通电途径:左手-胸> 手-手 手-脚 > 脚-脚;

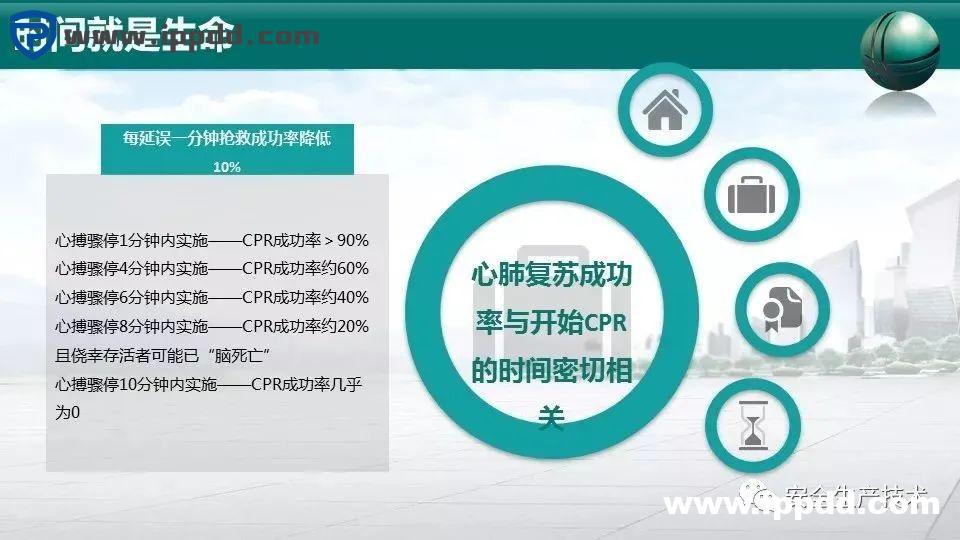

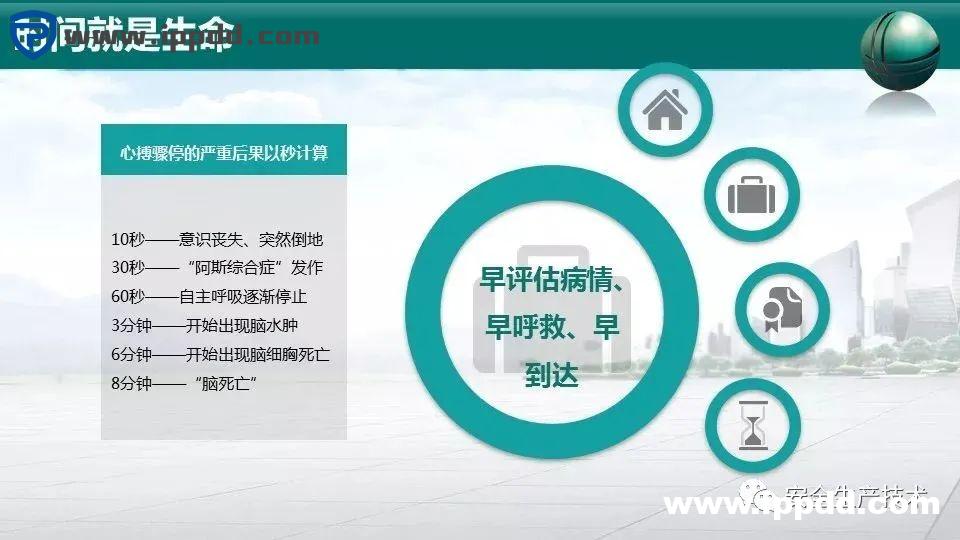

(3)触电时间:触电急救的黄金时间是触电后的5~10分钟;

(4)电流的大小:工频50HZ下的感知电流,摆脱电流和致命电流;

(5)电流性质:25HZ~300HZ交流电>直流电 > 1千HZ以上高频电流;

(6)电流从人体的左手流经至前胸时,对人体的伤害最严重。

2.2安全电流与安全电压

(1)人体允许电流:我国按照50HZ交流电,触电时间不超过1秒时的人体允许电流,一般为30mA·S;

(2)安全电压:

在无高度触电危险的建筑物中为65V。

在有高度触电危险的建筑物中为24V。

在有特别触电危险的建筑物中为12V。

3

触电形式分类

3.1直接接触触电

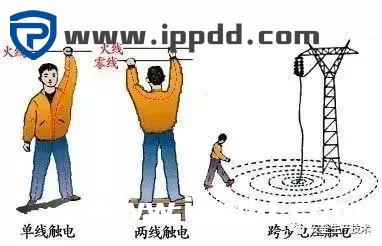

直接接触触电是指人体直接接触到带电体或者是人体过分的接近带电体而发生的触电现象。也称正常状态下的触电。常见的直接接触触电有单相触电和两相触电。

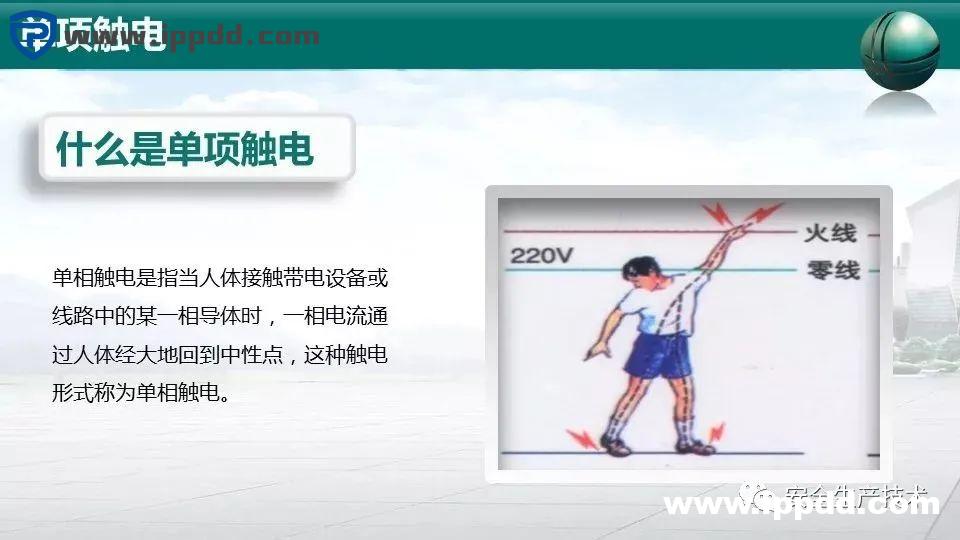

3.2单相触电

单相触电是指当人站在地面上人体的某一部位触到某相火线而发生的触电现象。在低压供电系统中发生单相触电,人体所承受的电压几乎就是电源的相电压220V。

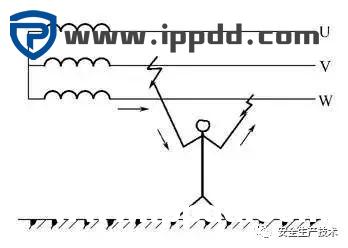

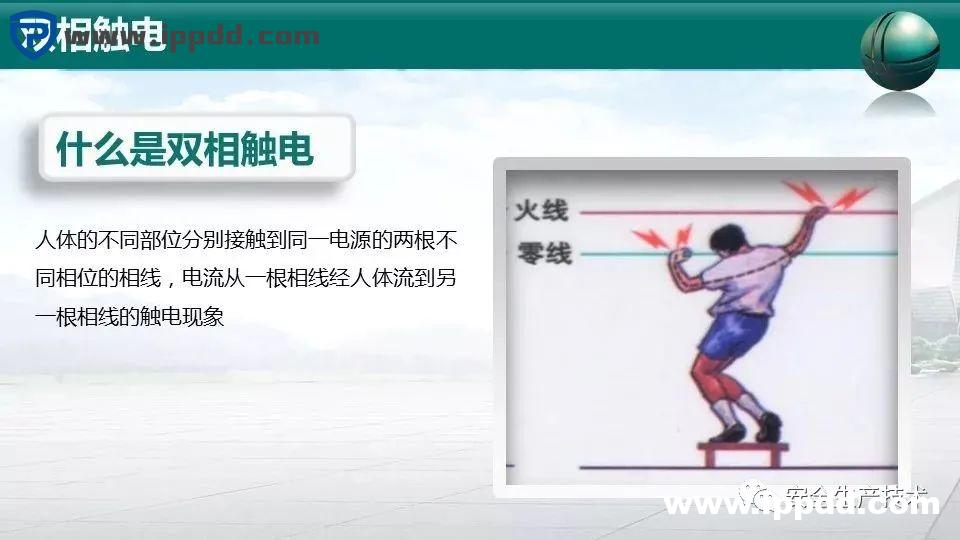

3.3两相触电

两相触电是指人体同时接触设备或线路中的两相导体而发生的触电现象。若人体触及一相火线、一相零线,人体承受的电压为220V;若人体触及两根火线,则人体承受的电压为线电压380V。两相触电对人体的危害更大。

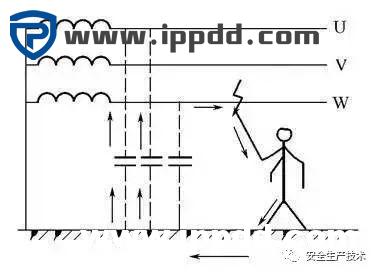

3.4间接接触触电

间接接触触电是指人体触及正常情况下不带电的设备外壳或金属构架,而因故障意外带电发生的触电现象。也称非正常状态下的触电现象。

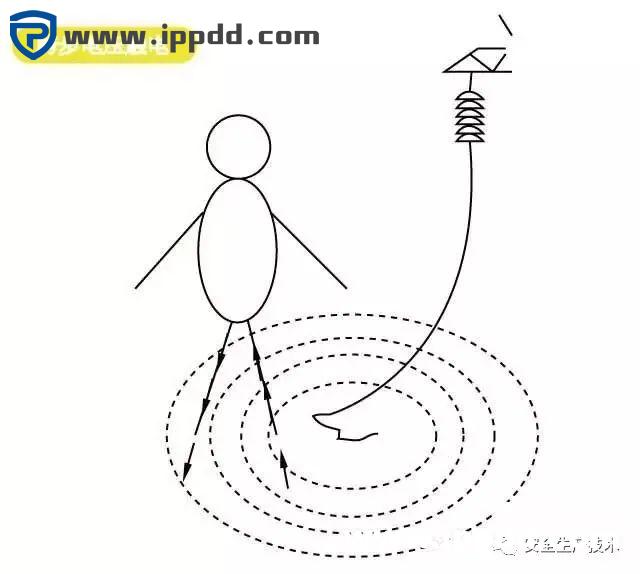

跨步电压触电也属于间接接触触电。

4

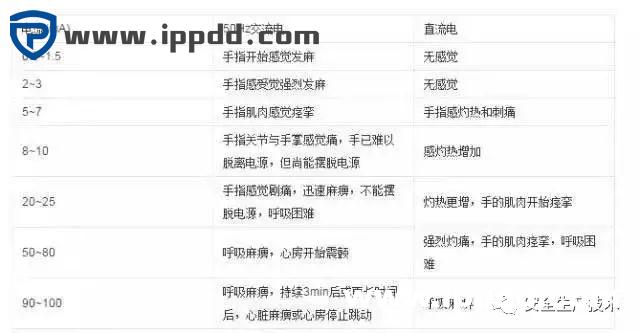

触电电流分类

(1)感知电流:能够引起人们感觉的最小电流。感知电流值因人而异。总体上成年男子感知电流平均值约为1mА,而成年女子约为0.7mА;

(2)摆脱电流:人能忍受并能自动摆脱电源的通过人体的最大电流。平均值为10mА;

(3)安全电流:使人不发生心室颤动的最大人体电流。在一般的场合可以取30mА为安全电流,即认为30mА是人体可以忍受而又无致命危险的最大电流;而在高危场合应取10mА为安全电流;在水中或者在高空应选5mА为安全电流;

(4)致命(室颤)电流:在较短的时间内危及生命的最小电流。当通过人体的电流强度超过50mА,时间超过1s就可能发生心室颤动和呼吸停止,即:“假死”现象(正常情况下成人的心率平均值为75次/分钟,当发生心室颤动时心率将达1000次/分钟)。

5

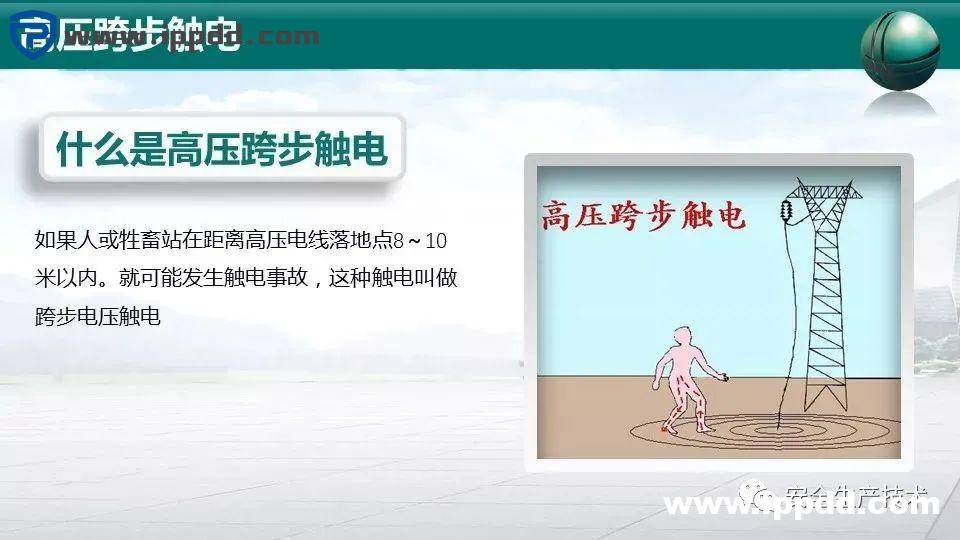

接触电压与跨步电压防触电措施

(1)接触电压和跨步电压的大小与接地电流的大小、土壤电阻率、设备的接地电阻和人体位置等因素有关;

(2)当人体误入电流入地点地面电位区域时,应两脚并拢或单腿跳跃,离开电位分布区8-10米以外;

(3)当人穿靴鞋时,人体受到的接触电压和跨步电压将大大降低。

本篇文章来源于微信公众号:港口技术安全
