中华人民共和国国家标准

GB 6095—2021

代替 GB 6095—2009

坠落防护安全带

Fall protection—Personal fall protection systems

2022-09-01 实施

2021-08-10 发布

目 次

前言 I

1 范围 1

2规范性引用文件 1

  1. 术语和定义 1
  2. 分类与标记 3

5技术要求 4

  1. 测试方法 7
  2. 安全带标识 8

8制造商提供的信息 8

附录A (规范性)系带技术要求及测试方法 9

附录B (资料性)检验规则 15

附录C (资料性)周期性检查 17

参考文献 19

本文件按照GB/T 1.1—2020((标准化工作导则 第1部分:标准化文件的结构和起草规则》的规定 起草。

本文件代替GB 6095—2009«安全带》。本文件与GB 6095—2009相比,主要技术变化如下: 一增加了坠落防护用安全带、区域限制用安全带、围杆作业用安全带等的定义(见第3章); 一增加了安全带的组成与设计(见5.3);

一增加了安全带系统性能(见5.4);

一增加了安全带附加性能(见5.5);

一增加了安全带金属零部件耐腐蚀性能(见5.6);

一增加了测试方法(见第6章);

一增加了制造商提供的信息(见第8章);

一增加了附录A(规范性)系带技术要求及测试方法(见附录A);

一增加了附录C(资料性)周期性检查(见附录C); 一修改了分类与标记(见第4章,2009年版的第4章); 一修改了检验规则(见附录B, 2009年版的第6章); 一修改了标识(见第7章,2009年版的第7章);

删除了基本技术性能(见2009年版的5.2); 一删除了特殊技术性能(见2009年版的5.3)。

本文件由中华人民共和国应急管理部提出并归口。 本文件所代替文件的历次版本发布情况为:

——1965年首次发布为GB 720〜723—1965;

——1985 年第一次修订为 GB 6095—1985,代替 GB 720 〜723—1965 ;

——2009年第二次修订;

——本次为第三次修订。

坠落防护安全带

1范围

本文件规定了高处作业用安全带的分类与标记、技术要求、测试方法、检验规则及标识、制造商提供 的信息。

本文件适用于高处作业过程中使用者体重及负重之和不大于100 kg时所使用的安全带。 本文件不适用于体育运动、消防等行业所使用的安全带。

2规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文 件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于 本文件。

GB/T 6096—2020坠落防护安全带系统性能测试方法

GB/T 8427纺织品色牢度试验耐人造光色牢度:鼐弧

GB/T 23268.1运动保护装备要求 第1部分:登山动力绳

GB/T 23469坠落防护连接器

GB 23525座板式单人吊具悬吊作业安全技术规范

GB/T 24537坠落防护带柔性导轨的自锁器

GB/T 24538坠落防护缓冲器

GB 24539-2021防护服装化学防护服

GB 24542

GB 24543

GB 24544

GB 30862

坠落防护 坠落防护 坠落防护 坠落防护

带刚性导轨的自锁器

安全绳

速差自控器

挂点装置

GB/T 38230坠落防护缓降装置

GB 38454坠落防护水平生命线装置 3术语和定义

下列术语和定义适用于本文件。

3.1

安全带 personal fall protection systems

在高处作业、攀登及悬吊作业中固定作业人员位置、防止作业人员发生坠落或发生坠落后将作业人 员安全悬挂的个体坠落防护装备的系统。

3.2

围杆作业用安全带 work positioning systems

通过围绕在固定构造物上的绳或带将人体绑定在固定构造服附近,防止人员滑落,使作业人员的双 手可以进行其他操作的个体坠落防护系统。

3.3

区域限制用安全带 restraint systems

通过限制作业人员的活动范围,避免其到达可能发生坠落区域的个体坠落防护系统。

3.4

坠落悬挂用安全带 fall arrest systems

当作业人员发生坠落时,通过制动作用将作业人员安全悬挂的个体坠落防护系统。

3.5

安全绳 lanyard

在安全带中连接系带与挂点的绳或带。

注:安全绳一般起扩大或限制佩戴者活动范围、吸收冲击能量的作用。

3.6

缓冲器 energy absorber

串联在系带和挂点之间,发生坠落时吸收部分冲击能量、降低冲击力的部件。

3.7

速差自控器 retractable type fall arrester

串联在系带和挂点之间、具备可随人员移动而伸缩长度的绳或带,在坠落发生时可由速度变化引发 锁止制动作用的部件。

3.8

自锁器 guided type fall arrester

附着在导轨上、由坠落动作引发制动作用的部件。

3.9

系带 harnesses

将安全带穿戴在人体上,并在坠落时支撑和控制人体、分散冲击力的部件。

注:系带由织带、带扣及其他金属部件组成,一般有全身式系带、单腰式系带、半身式系带。

3.10

主带 primary strap

系带中直接承受冲击力的织带。

3.11

辅带 secondary strap

系带中不直接承受冲击力的织带。

3.12

伸展长度 deploy distance

在测试过程中当坠落停止后,模拟人悬吊状态下从测试挂点到模拟人最低点的垂直距离。

3.13

坠落距离 fall distance

从坠落起始点或作业面到安全带佩戴者的身体最低点的最大垂直距离。

3.14

安全空间 safety space

位于作业面下方,不存在对坠落者造成碰撞伤害物体的立体空间。

3.15

锁止距离 locking distance

自锁器或速差自控器在测试中,从启动到运动停止,自锁器在导轨上的运动距离或安全绳从速差自 控器腔体伸出的距离。

3.16

调节扣 adjusting buckle

用于调节主带或辅带长度的零件。

3.17

扎紧扣 fastening buckles 用于将主带系紧或脱开的零件。

3.18

连接点 attachment point

用于连接系带及其他零部件的金属环类零件。

注:连接点按照用途可分为区域限制、围杆作业、坠落悬挂、救援用连接点。

3.19

护腰带 comfort pad

同腰带一起使用的宽带。

注:该部件起分散压力、提高舒适程度的作用。

3.20

连接器 connector

具有常闭活门的,用于系统中各组成部分之间进行相互连接与分离的部件。

3.21

挂点装置 anchor device

用于连接安全带与附着物(墙、脚手架、地面等固定设施)的部件。

注:挂点装置不是安全带的组成部分,但同安全带的使用密切相关。

3.22

导轨 anchor line

与自锁器相互连接的柔性绳索或刚性滑道。

注:导轨不是安全带的组成部分,但同安全带的使用密切相关。

3.23

模拟人 torso test mass

在进行测试时使用的模拟人的躯干外形、重心的重物。

3.24

调节器 adjustment device 用于调整安全绳长短的零件。

4分类与标记

4.1安全带的分类

安全带按作业类别分为区域限制用安全带、围杆作业用安全带、坠落悬挂用安全带。

4.2安全带的标记

4.2.1安全带的标记由安全带作业类别及附加功能两部分组成:

一安全带作业类别:区域限制用字母Q表示、围杆作业用字母W表示、坠落悬挂用字母Z表示。 一安全带附加功能:防静电功能用字母E表示、阻燃功能用字母F代表、救援功能用字母R代 表、耐化学品功能用字母C表示。

4.2.2安全带的标记应以汉字或字母的形式明示于产品标识。

示例1:区域限制用安全带表示为“Q”;可用于围杆作业、坠落悬挂,并具备阻燃功能、救援功能及耐化学品功能的 安全带表示为“W/Z-FRC”。

示例2:区域限制用安全带表示为“区域限制”;可用于围杆作业、坠落悬挂,并具备阻燃功能、救援功能及耐化学品 功能的安全带表示为“围杆作业/坠落悬挂-阻燃救援耐化学品”。

5技术要求

5.1安全带总体结构

5.1.1安全带中使用的零部件应圆滑,不应有锋利边缘,与织带接触的部分应采用圆角过渡。

5.1.2安全带中使用的动物皮革不应有接缝。

5.1.3 安全带中的织带应为整根,同一织带两连接点之间不应接缝。

5.1.4安全带同工作服设计为一体时不应封闭在衬里内。

5.1.5安全带中的主带扎紧扣应可靠,不应意外开启,不应对织带造成损伤。

5.1.6安全带中的腰带应与护腰带同时使用。

5.1.7安全带中所使用的缝纫线不应同被缝纫材料起化学反应,颜色应与被缝纫材料有明显区别。 5.1.8安全带中使用的金属环类零件不应使用焊接件,不应留有开口。

5.1.9安全带中与系带连接的安全绳在设计结构中不应出现打结。

5.1.10安全带中的安全绳在与连接器连接时应增加支架或垫层。

5.2安全带中零部件的要求

5.2.1安全带中所使用的系带应符合附录A的要求。

5.2.2安全带中所使用的安全绳应符合GB 24543的要求。

5.2.3安全带中所使用的连接器应符合GB/T 23469的要求。

5.2.4安全带中所使用的速差自控器应符合GB 24544的要求。

5.2.5安全带中所使用的自锁器应符合GB 24542,GB/T 24537的要求。

5.2.6安全带中所使用的座板式单人吊具应符合GB 23525的要求。

5.2.7安全带中所使用的缓降装置应符合GB/T 38230的要求。

5.2.8在仅含安全绳与缓冲器的坠落悬挂用安全带中所使用的缓冲器应符合GB/T 24538的要求。 5.2.9与安全带所连接的挂点装置应符合GB 30862的要求。

5.2.10与安全带连接的水平生命线装置应符合GB 38454的要求。

5.3安全带组成与设计

5.3.1区域限制用安全带的组成与设计

5.3.1.1区域限制用安全带应至少包含下列组成部分:

一可连接区域限制用部件的系带;

一可连接系带与挂点装置的区域限制安全绳或速差自控器等起限制及定位作用的零部件; 一可连接安全带内各组成部分的环类零部件及连接器。

5.3.1.2区域限制用安全带的设计应至少符合下列要求:

一区域限制用系带应为半身式、单腰带式或全身式系带;

一系带应包含一个或多个区域限制用连接点; 一系带连接点应位于使用者前胸、后背或腰部;

一当区域限制安全绳长度大于2 m时应加装长度调节装置或安全绳回收装置; 一当安全带可用于多个作业类别时,应符合相应作业类别的要求。

5.3.2围杆作业用安全带的组成与设计

5.3.2.1围杆作业用安全带应至少包含下列组成部分:

一可连接围杆作业用部件的系带;

一可围绕杆、柱等构筑物并可与系带连接的围杆作业安全绳等部件;

一可连接安全带内各组成部分的环类零部件及连接器。

5.3.2.2围杆作业用安全带的设计应至少符合下列要求:

一围杆作业用系带应为半身式、单腰带式或全身式系带;

一系带应包含一对围杆作业用连接点;

一系带连接点应位于使用者腰部两侧;

一当围杆作业安全绳长度大于2 m时应加装长度调节装置或安全绳回收装置; 一当安全带可用于多个作业类别时,应符合相应类别的要求。

5.3.3坠落悬挂用安全带的组成与设计

5.3.3.1坠落悬挂用安全带应至少包含下列组成部分:

一可连接坠落悬挂用部件的系带;

一可连接系带与挂点装置或构筑物的安全绳及缓冲器、速差自控器、自锁器等中的一种; 一可连接安全带内各组成部分的环类零部件及连接器。

5.3.3.2坠落悬挂用安全带的设计应至少符合下列要求:

一坠落悬挂用系带应为全身式系带;

一系带应包含一个或多个坠落悬挂用连接点;

一系带连接点应位于使用者前胸或后背;

一当安全带中的坠落悬挂用零部件仅含坠落悬挂安全绳时,安全绳应具备能量吸收功能或与缓 冲器一起使用;

一包含未展开缓冲器的坠落悬挂安全绳长度应小于或等于2 m; 一当安全带可用于多个作业类别时,应符合相应类别的要求。

5.4安全带系统性能

5.4.1区域限制用安全带性能要求

区域限制用安全带应符合下列要求:

a) 区域限制安全带各零部件应能承受相应的测试载荷;

b) 带扣不应松脱,模拟人不应与系带滑脱;

c) 系带不应出现明显的不对称滑移;

d) 连接器不应打开,零部件不应断裂;

e) 织带或绳在各调节扣内的最大滑移应小于或等于25 mmo

5.4.2围杆作业用安全带性能要求

围杆作业用安全带应符合下列要求:

a) 带扣不应松脱,模拟人不应与系带滑脱或坠落至地面;

b) 连接器不应打开,零部件不应断裂;

c) 系带不应出现明显的不对称滑移;

d) 模拟人悬吊在空中时模拟人的腋下、大腿内侧不应有金属件;

e) 模拟人悬吊在空中时不应有任何部件压迫模拟人的喉部、外生殖器;

f) 织带或绳在各调节扣内的最大滑移应小于或等于25mm。

5.4.3坠落悬挂用安全带性能要求

坠落悬挂用安全带应符合下列要求:

a) 带扣不应松脱,模拟人不应与系带滑脱或坠落至地面;

b) 连接器不应打开,零部件不应断裂;

c) 安全带冲击作用力峰值应小于或等于6 kN;

d) 安全带应标明伸展长度,且伸展长度应小于或等于永久标识中明示的数值;

e) 模拟人悬吊在空中时不应出现头朝下的现象;

f) 系带不应出现明显不对称滑移或不对称变形;

g) 模拟人悬吊在空中时其腋下、大腿内侧不应有金属件;

h) 模拟人悬吊在空中时不应有任何部件压迫其喉部、外生殖器;

i) 织带或绳在各调节扣内的最大滑移应小于或等于25 mm;

j) 如果系带具备坠落指示功能,坠落指示功能应正常显示坠落发生。

5.5安全带附加性能

5.5.1救援性能

5.5.1.1救援挂点的位置应位于使用者双肩或前胸。

5.5.1.2系带应符合下列要求:

a) 带扣不应松脱,模拟人不应与系带滑脱或坠落至地面;

b) 连接器不应打开,零部件不应断裂;

c) 模拟人悬吊在空中时不应出现头朝下的现象;

d) 系带不应出现明显不对称滑移或不对称变形;

e) 模拟人悬吊在空中时其腋下、大腿内侧不应有金属件;

f) 模拟人悬吊在空中时不应有任何部件压迫其喉部、外生殖器;

g) 织带或绳在各调节扣内的最大滑移应小于或等于25mm。

5.5.2 阻燃性能

5.5.2.1安全带中所使用的织带、绳套的材料续燃时间、阴燃时间应小于或等于2 s,应无熔融、滴落 现象。

5.5.2.2安全带中所使用的缝纫线应无熔融和烧焦现象。

5.5.3防静电性能

5.5.3.1具备防静电性能的安全带中使用的金属零部件应采用静电耗散材料包裹,金属材料及附件不 应外露。

5.5.3.2安全带中使用的织带、绳套的材料点对点电阻应在1 X105fl~lX10n Q之间。

5.5.4耐化学品性能

安全带中使用的织带、绳及金属零部件的断裂强力下降率应小于或等于30%。

5.6安全带金属零部件耐腐蚀性能

安全带中所使用的金属零部件应按照GB/T 6096—2020的5.8进行测试,不应出现可见红锈。

6 测试方法

6.1总则

6.1.1安全带性能测试时每次测试应使用全新的能量缓冲部件。

6.1.2系带含有多个连接点时,每个连接点都应进行测试。

6.1.3 5.2的测试应按照相应的标准或条款进行型式检验或由委托方提供型式检验报告。

6.1.4安全带的检验规则参考附录B。

6.2安全带组成与设计测试

6.2.1模拟人穿戴测试

将模拟人悬吊至半空,并将安全带穿戴至模拟人身上,检查是否符合5.1及相关条款要求。

6.2.2安全绳长度测试

6.2.2.1将包含连接器的安全绳一端连接至测试台架上并保持垂直状态,另一端悬挂(10 + 0.1)kg的 测试重物,保持载荷施加(60 + 10)s后测量安全绳长度,测试结果保留至O.Olm。

6.2.2.2如果安全绳有多个端点或带有长度调节装置,应选取最长的绳体部分,并将长度通过长度调节 装置调节至最长后进行测试。

6.3区域限制用安全带性能测试

5.4.1的测试应按照GB/T 6096—2020的5.1进行。

6.4围杆作业用安全带性能测试

5.4.2的测试应按照GB/T 6096—2020中5.2的要求进行。

6.5坠落悬挂用安全带性能测试

5.4.3的测试应按照GB/T 6096—2020中5.3的要求进行。

6.6救援性能测试

5.5.1的测试应按照GB/T 6096—2020中5.4的有关要求进行。

6.7阻燃性能测试

6.7.1材料阻燃性

5.5.2.1的测试应按照GB/T 6096—2020中5.5的有关要求进行。

6.7.2缝纫线阻燃性

5.5.2.2的测试应按照GB/T 6096—2020中5.5的有关要求进行。

6.8防静电性能测试

5.5.3.2的测试应按照GB/T 6096—2020中5.6的要求进行。

6.9耐化学品性能测试

5.5.4的测试应按照GB 24539—2021中6.25的要求进行。

7安全带标识

7.1安全带标识应固定于系带。

7.2安全带标识应加护套或以其他方式进行必要保护。

7.3安全带标识应至少包括以下内容:

a) 产品名称;

b) 执行标准(本文件编号);

c) 分类标记(应符合第4章要求);

d) 制造商名称或标记及产地;

e) 合格品标记;

f) 生产日期(年、月);

g) 不同类型零部件组合使用时的伸展长度(适用于坠落悬挂);

h) 醒目的标记或文字提醒用户使用前应仔细阅读制造商提供的信息;

i) 国家法律法规要求的其他标识。

8制造商提供的信息

安全带的制造商应以产品说明书或其他形式为每套安全带提供必要的信息用于产品的连接组装、 使用维护等,应至少包括以下内容:

a) 制造商标识;

b) 适用和不适用对象、场合的描述;

c) 本安全带所连接的各部件种类及执行标准清单;

d) 安全带中所使用的字母、符号意义说明;

e) 安全带各部件间正确的组合及连接方法;

f) 安全带同挂点装置的连接方法;

g) 扎紧扣的使用方法及扎紧程度;

h) 对可能对安全带产生损害的危险因素描述;

i) 提示使用方应根据自身使用情况制定相应的救援方案;

j) 安全空间的确定方法;

k) 根据现场环境及安全带特性判定该安全带是否适用的方法,现场环境及安全带特性可包括安 全带的伸展长度、坠落距离、工作现场的安全空间及挂点位置等因素;

l) 周期性检查的规程和对检查周期的建议;

m) 整体报废或更换零部件的条件及要求;

n) 清洁、维护、储存的方法及最长的储存时间;

o) 警示语:使用者必须经过培训确认有能力正确使用安全带;

P)警示语:当标识在产品报废期限内无法辨认时,产品应当报废;

q)警示语:未经安全带制造商同意不允许对安全带进行任何改装或更换非制造商认可的零部件。

附录 A

(规范性)

系带技术要求及测试方法

A.1技术要求

  1. 1.1设计与结构

A.1.1.1用于生产系带的纤维单丝断裂强度应大于或等于0.6 N/tex。

A.1.1.2系带样式应为单腰带式、半身式及全身式系带。半身式系带在单腰带基础上至少增加2条肩 带。全身式系带在半身式系带的基础上至少包含2条绕过大腿的腿带和位于臀部的骨盆带。

A.1.1.3系带腋下、大腿内侧不应有金属零部件,不应有任何零部件压迫喉部、外生殖器。

A.1.1.4系带中的主带扎紧扣应可靠,不应意外开启,不应对织带造成损伤。

A.1.1.5系带中的金属零部件表面应圆滑,不应对织带造成损伤。

A.1.1.6缝纫线应采用不会同织带材料起化学反应的材料,颜色同织带应有明显区别。

A.1.1.7织带应为整根,同一织带两连接点之间不应接缝。

A.1.1.8 主带宽度应大于或等于40 mm,辅带宽度应大于或等于20 mm。

A.1.1.9腰带应和护腰带同时使用。护腰带整体硬挺度应大于或等于腰带的硬挺度,宽度应大于或等 于80 mm,长度应大于或等于600 mm,接触腰的一面应有柔软、吸汗、透气的材料。

A.1.1.10织带折头及织带间的连接应使用线缝,缝纫后不应进行燎烫。

A.1.1.11织带端头不能留有散丝,每个端头有相应的带箍。

A.1.1.12系带中的每个连接点均应位于连接点附近的织带上用相应的字母或文字明示用途。

注:可参照第4章进行标记。

A.1.2织带静态强度

A.1.2.1按照A.2.2进行测试,用于主带的织带断裂强力应大于或等于22 kN,用于辅带的织带应大于 或等于12 kN。

A.1.2.2按照A.2.3进行预处理后按照A.2.2测试,强度下降率应小于或等于30%。

A.1.3系带静态强度

按照A.2.3进行测试,系带应可承受测试载荷,直接承受载荷的织带及金属零部件应无断裂,系带 在各调节扣内的最大滑移应小于或等于25 mmo

A.1.4系带动态强度

按照A.2.4进行测试,带有坠落悬挂用连接点的应符合下列要求:

a) 带扣不应松脱,模拟人不应与系带滑脱或坠落至地面;

b) 模拟人悬吊在空中时,模拟人中心纵轴与垂直面的夹角应小于或等于50 °;

c) 系带不应出现明显不对称滑移或不对称变形;

d) 模拟人悬吊在空中时模拟人的腋下、大腿内侧不应有金属件;

e) 模拟人悬吊在空中时不应有任何部件压迫模拟人的喉部、外生殖器;

f) 织带或绳在各调节扣内的最大滑移应小于或等于25 mm;

g) 如果系带具有坠落指示功能,坠落指示功能应正常显示坠落发生。

A.1.5系带金属零部件耐腐蚀性能

系带中所使用的金属零部件应按照GB/T 6096—2020中5.8的要求进行测试,不应出现可见 红锈。

  1. 2 测试方法

A.2.1测试设备

A.2.1.1断裂强力测试设备量程应大于或等于50 kN,精度应大于或等于1级,分辨率应至少为1 N。

A.2.1.2静态强度测试台架应有足够大的台面使模拟人固定在测试台架上,使模拟人承受测试负荷时 不致歪斜。加载装置应匀速加载并实时显示加载测试负荷力值,分辨率应至少为1 N,加载速度小于或 等于100 mm/min,到达规定测试负荷后应能对测试负荷进行保持,加载点应有缓冲装置不致形成对样 品的冲击。

A.2.1.3动态强度测试装置应符合GB/T 6096—2020中第4章的有关要求。

A.2.1.4角度测量装置分辨率应至少为1。。

A.2.1.5 测试绳应符合GB/T 23268.1的要求,包含两端连接装置的长度为(2.0士 A.2.1.6老化预处理设备应符合GB/T 8427的要求。

A.2.2 断裂强力及强度下降率测试

A.2.2.1测试样品

A.2.2.1.1应确保被测织带样品与系带所有织带保持一致。

A.2.2.1.2被测样品长度应确保与合适的卡具进行连接后两卡具之间的垂直距离大于或等于 200 mm。

A.2.2.1.3被测样品数量为6根,其中3根进行耐光老化处理、另外3根作为原样。

A.2.2.2 断裂强力测试

将测试样品安装在测试设备上,样品夹持应避免在测试过程中对样品产生损伤,测试样品拉伸速度 为(100士5)mrn/rnin,匀速加载直至样品断裂,计算3根样品的断裂强力算术平均值,单位为kN,结果 保留至小数点后2位。断裂强力算术平均值计算公式如式(A.1):

F = (Fi +F2 +F3)/3 ( A.l )

式中:

F 一断裂强力平均值,单位为千牛(kN);

已、凡,F3 - -3段试样的断裂强力,单位为千牛(kN),保留至小数点后2位。

A.2.2.3 预处理

将3根被测样品按照GB/T 8427的规定进行光照预处理,确保样品中间部位50 mm〜70 mm位 置暴露在光照范围内。同时放入标准羊毛标样,辐照至标准羊毛标样从7级变至4级,取出后在实验室 环境中放置至少24 h。

A.2.2.4强力下降率测试

将经过A.2.2.3预处理后的样品按照A.2.2.2的规定进行断裂强力测试,并与未经预处理的织带断 裂强力测试计算强力下降率,结果保留至小数点后2位。强力下降率计算公式如式(A.2):

a = (F —F')/ F X 100% ( A.2 )

式中:

a 一强力下降率,%,保留至小数点后2位;

F 一未经预处理的试样断裂强力算术平均值,单位为千牛(kN),保留至小数点后2位;

F'-一经预处理的试样断裂强力算术平均值,单位为千牛(kN),保留至小数点后2位。

A.2.3系带静态强度测试

A.2.3.1带有区域限制用连接点的系带

A.2.3.1.1 测试示例

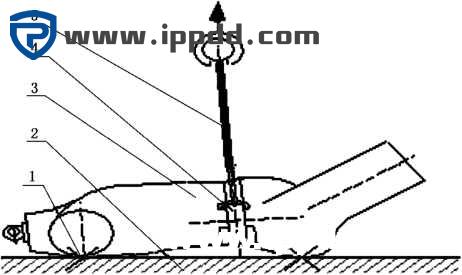

带有区域限制用连接点的系带测试示例如图A.1。

法规 | GB 6095—2021  坠落防护安全带

a)

b)

c)

d)

e)

f)

A.2.3.2

带有围杆作业用连接点的系带

标引序号说明:

  1. 测试台架;
  2. 连接固定点;

3——模拟人;

  1. 被测样品;
  2. 加载装置。

A.1带有区域限制用连接点的系带静态强度测试示意图

A.2.3.1.2测试步骤

带有区域限制用连接点的系带静态强度测试步骤如下:

按照制造商的说明将样品穿戴在模拟人身上,固定在测试台架上 将加载点调整到安全绳与系带连接点的正上方;

在穿过调节扣的带扣和带扣框架处做出标记;

将连接装置同加载装置连接;

5 min内匀速加载至(15 + 0.3) kN,保持3 min; 卸载后,测量并记录偏离标记的滑移,观察并记录系带情况。

A.2.3.2.1 测试示例

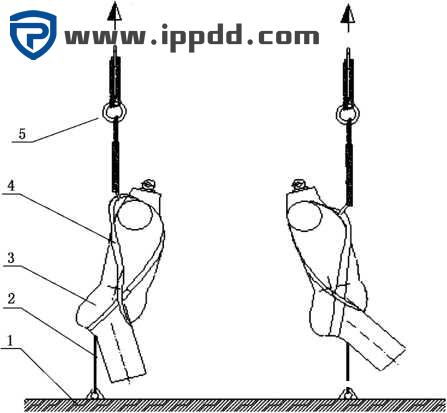

带有围杆作业用连接点的系带测试示例如图A.2o

法规 | GB 6095—2021  坠落防护安全带

标引序号说明:

  1. 连接固定点;
  2. 测试台架;
  3. —模拟人;
  4. —测试样品;

5 加载装置。

图A.2带有围杆作业用连接点的系带静态强度测试示意图

A.2.3.2.2 测试步骤

带有围杆作业用连接点的系带静态强度测试步骤如下:

a) 按照制造商的说明将样品穿戴在模拟人身上,固定在测试台架上;

b) 将加载点调整到安全绳与系带连接点的正上方;

c) 在穿过调节扣的带扣和带扣框架处做出标记;

d) 将连接装置同加载装置连接;

e) 5 min内匀速加载至(15 + 0.3) kN,保持3 min;

f) 卸载后,测量并记录偏离标记的滑移,观察并记录系带情况。

A.2.3.3带有坠落悬挂及救援用连接点的系带

A.2.3.3.1 测试示例

带有坠落悬挂及救援用连接点的系带测试示例如图A.3。

法规 | GB 6095—2021  坠落防护安全带

标引序号说明:

  1. 连接固定点:
  2. 测试台架;
  3. —模拟人;
  4. —测试样品;

5 加载装置。

A.3带有坠落悬挂及救援用连接点的系带静态强度测试示意图

A.2.3.3.2 测试步骤

带有坠落悬挂及救援用连接点的系带静态强度测试步骤如下:

a) 按照产品说明将样品穿戴在模拟人身上,将臀部吊环同测试台架连接;

b) 在穿过调节扣的带扣和带扣框架处做出标记;

c) 将样品连接点同加载装置连接;

d) 5 min内均速加载至(15士O.3)kN;

e) 确保模拟人的中心纵轴与垂直面的夹角不大于50。,保持3 min;

f) 观察样品情况,测量并记录偏离标记的滑移,卸载;

g) 换一套系带,将头部吊环同测试台架固定点连接;

h) 5 min内匀速加载至(10士0.3)kN,保持3 min;

i) 确保模拟人的中心纵轴与垂直面的夹角不大于50°,保持3 min;

j) 观察样品情况,测量并记录偏离标记的滑移,卸载。

A.2.4系带动态强度测试

带有坠落悬挂及救援用连接点的系带动态强度测试步骤如下:

a) 按照制造商提供的说明将样品穿戴在模拟人身上,模拟人头部吊环与释放器连接;

b) 用测试绳分别连接系带连接点及测试架悬挂点;

c) 提升模拟人到系带连接点高于悬挂点(2.0 + 0.01) m处,保证悬挂点到释放点水平距离小于或 等于300 mm;

d) 在穿过调节扣的带扣和带扣框架处做出标记;

e) 释放模拟人,待模拟人静止后检查样品情况,并测量角度;

f) 重新调整系带与模拟人相对位置后将模拟人臀部吊环与释放器连接;

g) 重复步骤c)~e)。

A.3 系带标识

A.3.1系带标识应固定于主带。

A.3.2产品标识应加护套或以其他方式进行必要保护。

A.3.3系带标识应至少包括以下内容:

a) 产品名称;

b) 执行标准(本文件编号);

c) 规格型号;

d) 制造商名称或标记及生产地址;

e) 合格品标记;

f) 生产日期(年、月);

g) 醒目的标记或文字提醒用户使用前应仔细阅读制造商提供的信息;

h) 国家法律法规要求的其他标识。

A.4制造商提供的信息

系带的制造商应以产品说明书或其他形式为每套系带提供必要的信息用于产品的连接组装、使用 维护等,应至少包括以下内容:

a) 制造商标识;

b) 适用和不适用对象、场合的描述;

c) 本安全带所连接的各部件种类及执行标准清单;

d) 系带中所使用的字母、符号意义说明;

e) 系带各部件间正确的组合及连接方法;

f) 扎紧扣的使用方法及扎紧程度;

g) 对可能对系带产生损害的危险因素描述;

h) 系带判废的条件及要求;

i) 清洁、维护、贮存的方法;

j) 警示语:当标识在产品报废期限内无法辨认时,产品应当报废;

k) 警示语:未经制造商同意不允许对系带进行任何改装或更换非制造商认可的零部件。

附录B

(资料性)

检验规则

B.1检验类别

检验类别分为出厂检验、型式检验、判废检验、周期性检查。

  1. 2 出厂检验

安全带的制造商应按照生产批次对安全带逐批进行出厂检验。各测试项目、测试样本数量、不合格 分类、判定数组见表B.10

表B.1出厂检验

测试项目 批量范围/套 单项测试 样本数量/套 不合格 分类 单项判定数组
合格 判定数 不合格 判定数
安全带系统性能

安全带附加性能

< 500 2 A 0 1
500〜5000 4
> 5000 6
安全带总体结构 安全带设计与组成 标识 < 500 3
500〜5000 5
> 5000 8
  1. 3 型式检验

B.3.1有下列情况时应进行型式检验:

一新产品鉴定或老产品转厂生产的试制定型鉴定;

—— 当安全带中零部件材料、工艺、结构设计发生变化时;

— 当安全带设计、配置发生变化时; 停产超过一年后恢复生产时;

—出厂检验结果与上次型式检验结果有较大差异时;

——国家有关主管部门提出型式检验要求时。

B.3.2型式检验应包含产品所适用的第5章全部项目。

B.3.3检验样品由提出检验的单位或委托第三方从企业出厂检验合格的产品中随机抽取,样品数量应 满足第5章所有要求的测试。

B.4判废检验

B.4.1使用单位应根据使用环境、使用频次等因素对在用的安全带是否需要整体报废或零部件是否需 要更换进行判废检验。

B.4.2产品整体报废或更换零部件的条件应按照制造商提供的信息进行。

B.4.3整体报废的检验项目应至少包含5.4及第7章中相应技术条款所规定的内容。

B.4.4更换零部件的检验项目应参考相关零部件标准进行规定。

B.5周期性检查

B.5.1使用单位应根据使用环境、使用频次等因素对在用的安全带进行周期性检查。

注:建议检验周期最长不超过1年。

B.5.2安全带的制造商有义务提供周期性检查所需的方案、信息或必要的技术支持。检查要求可参考 附录C中的规定。

B.5.3安全带的使用方应确保实施周期性检查的人员具备相应的能力,并有责任对周期性检查进行记 录,记录内容参考附录C中的规定。

附录C

(资料性)

周期性检查

  1. 1安全带周期性检查要求

安全带的使用方可参考表C.1或根据自身使用情况制定周期性检查的要求。

表C.1安全带周期性检查要求

部件组成 检查内容及可能存在的损伤
织带 是否存在断裂或撕裂;

可能与尖锐物体或坚硬物体接触部位的磨损情况; 是否存在过度的拉伸或变形;

因接触高温、腐蚀性物质、有机溶剂后的损坏; 因潮湿、汗液、紫外线等因素引起的霉变或老化; 坠落指示装置状态

连接器 是否存在裂纹;

活门功能是否正常;

旋转机构是否正常;

可能与尖锐物体或坚硬物体接触部位的磨损情况; 是否存在过度的拉伸或变形;

因潮湿、腐蚀性物质、有机溶剂所引起的腐蚀

金属环类零件 是否存在裂纹;

可能与尖锐物体或坚硬物体接触部位的磨损情况; 是否存在过度的拉伸或变形;

因潮湿、腐蚀性物质、有机溶剂所引起的腐蚀

锁止机构 锁止机构运动的状态是否正常
缝线 是否存在断裂或撕裂;

可能与尖锐物体或坚硬物体接触部位的磨损情况

标识 是否清晰可辨认
  1. 2安全带周期性检查记录

周期性检查记录应根据制造商所提供的方案进行记录,可参考表C.2进行制定。

C.2安全带周期性检查记录示例

安全带周期性检查记录表
制造商(名称/联系方式):
产品名称 型号/类型/级别 产品批号/唯一性编号
制造日期/有效期 购买日期 首次投入使用日期
其他相关信息(内部编号、保管人等)
周期性检查记录
检查日期 检查项目
织带 连接器 金属环

类零件

锁止机构 缝线 标识 检查人

员签字

下次检 查期限
检查日期 检查项目
织带 连接器 金属环 类零件 锁止机构 缝线 标识 检查人

员签字

下次检

查期限

检查日期 检查项目
织带 连接器 金属环 类零件 锁止机构 缝线 标识 检查人

员签字

下次检

查期限

检查日期 检查项目
织带 连接器 金属环

类零件

锁止机构 缝线 标识 检查人

员签字

下次检

查期限

[1]

[2]

[3]

[4]

ISO

ISO

ISO

ISO

10333-1:

10333-2:

10333-3:

10333-4:

2000

2000

2000

Personal fall-arrest

Personal fall-arrest

Personal fall-arrest

systems一Part

systems一Part

systems一Part

1:

2:

3:

Personal fall-arrest systems一Part

lifelines incorporating a

  1. ISO 10333-5:

self-locking gates

[6]

[7]

:8]

2002

sliding-type fall arrester

2001 Personal fall-arrest systems一Part 5 :

Full-body harnesses

Lanyards and energy absorbers

Self-retracting lifelines

4: Vertical rails and vertical

Connectors with self-closing and

ISO 10333-6:

ANSI/ASSE Z359.1-2016 The Fall Protection Code

AS/NZS 1891.1: 2020 Personal equipment for work at

2004 Personal fall-arrest systems一Part 6 :

System performance tests

height一Part 1: Manufacturing

requirements for full body combination and lower body harnesses

[9] BS EN 361:2002 Personal protective equipment against falls from a height-Full body har­

nesses

CXJ0TLO609 WO

中华人民共和国

国家标准

坠落防护安全带

GB 6095—2021

*

中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100029)
北京市西城区三里河北街16号(100045)

网址:www. spc. org. cn
服务热线=400-168-0010

法规 | GB 6095—2021  坠落防护安全带 2021年8月第一版

*

书号:155066 • 1-68070

版权专有侵权必究

GB 6095-2021



声明:本站所有文章,如无特殊说明或标注,均为本站原创发布。任何个人或组织,在未征得本站同意时,禁止复制、盗用、采集、发布本站内容到任何网站、书籍等各类媒体平台。如若本站内容侵犯了原著者的合法权益,可联系我们进行处理。
标准规范

下载GB/T 5972-2016/ISO 4309:2010起重机钢丝绳保养、维护、检验和报废

2020-3-5 21:49:12

标准规范

中国港口集装箱码头营运操作标准

2021-10-22 13:11:58

0 条回复 A文章作者 M管理员
    暂无讨论,说说你的看法吧
个人中心
购物车
优惠劵
今日签到
有新私信 私信列表
搜索
