变频调速和工频定速能否切换运行?

变频调速和工频定速能否切换运行?

这个答案是一定的,可以。但是这里要给大家介绍的是变频器出现故障时切换为工频运行的情况。

电动机的基本原理是根据电机转速与工作电源输入频率成正比的关系:n =60 f(1-s)/p,(式中n、f、s、p分别表示转速、输入频率、电机转差率、电机磁极对数)。而异步转速等于同步转速减去转差。根据关系公式可知,转速与频率、磁极对数有关,而电动机的磁极对数是固定的,所以转速与频率有直接关系。

工频定速:工频就是一般的市电频率,在我们国家是50Hz,在不作変频措施的话是固定不变的。所以工频不変,磁极对数不変,则转速不变。

变频变速:根据公式,只要频率f改変,则电动机的转速也会跟着发生改变。

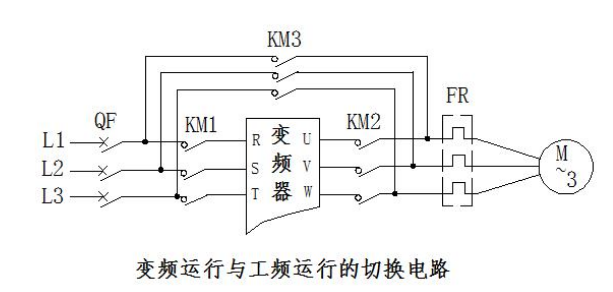

在实际生产中,有些设备是不允许运行过程中停止的,比如中央空调的冷却水泵,锅炉的鼓风机等。一旦变频器出现故障而跳闸,这些机械在变频运行过程中,一定要能够自动地切换为工频工作,同时可以进行声光报警。切换的主电路如下图所示。KM1的作用是将电源接到变频器电源输入端,KM2的作用是将变频器的输出端接至电动机,KM3的作用是将工频电源接至电动机。因为工频运行时变频器不能对电动机进行过载保护,所以一定要使用热继电器FR对工频运行的电动机进行保护。

电动机变频运行与工频运行之间的切换应该是自动进行的。

电动机在变频运行中如果因变频器出现故障跳闸,需要切换至工频运行时,控制电路应该首先使接触器KM1和KM2释放,将电动机与变频器断开,经过适当延时后闭合KM3 ,这样电动机就和工频电源连接并开始工频工作。接触器KM2和KM3一定不能同时接通,两者之间应该除了使用电气闭锁外,最好同时采用机械闭锁。

来源:网络(仅供学习)

本篇文章来源于微信公众号:港口技术安全
