       电容做为电气、电子元器件对于我们这些电工人来讲是非常熟悉的,无功补偿当中的电力电容、变频器直流主回路中的滤波电容、各种电子线路板上形状各异的电容亦或我们生活中电风扇当中的CBB电容等等,你总有接触到。
      电容种类繁多,今天本人着重谈一下使用范围最广、用途最大的电解电容。电解电容目前分为铝电解电容和钽电解电容两大类,其中又以铝电解电容最为常见。电解电容同其它种类电容最大的区别在于——电解电容有极性+、-之分,在直流回路使用中一定要注意这一点,一旦极性错误爆炸在所难免!此外电解电容不会出现在交流电路当中。

关于电解电容一个不得不说的秘密

关于电解电容一个不得不说的秘密

关于电解电容一个不得不说的秘密

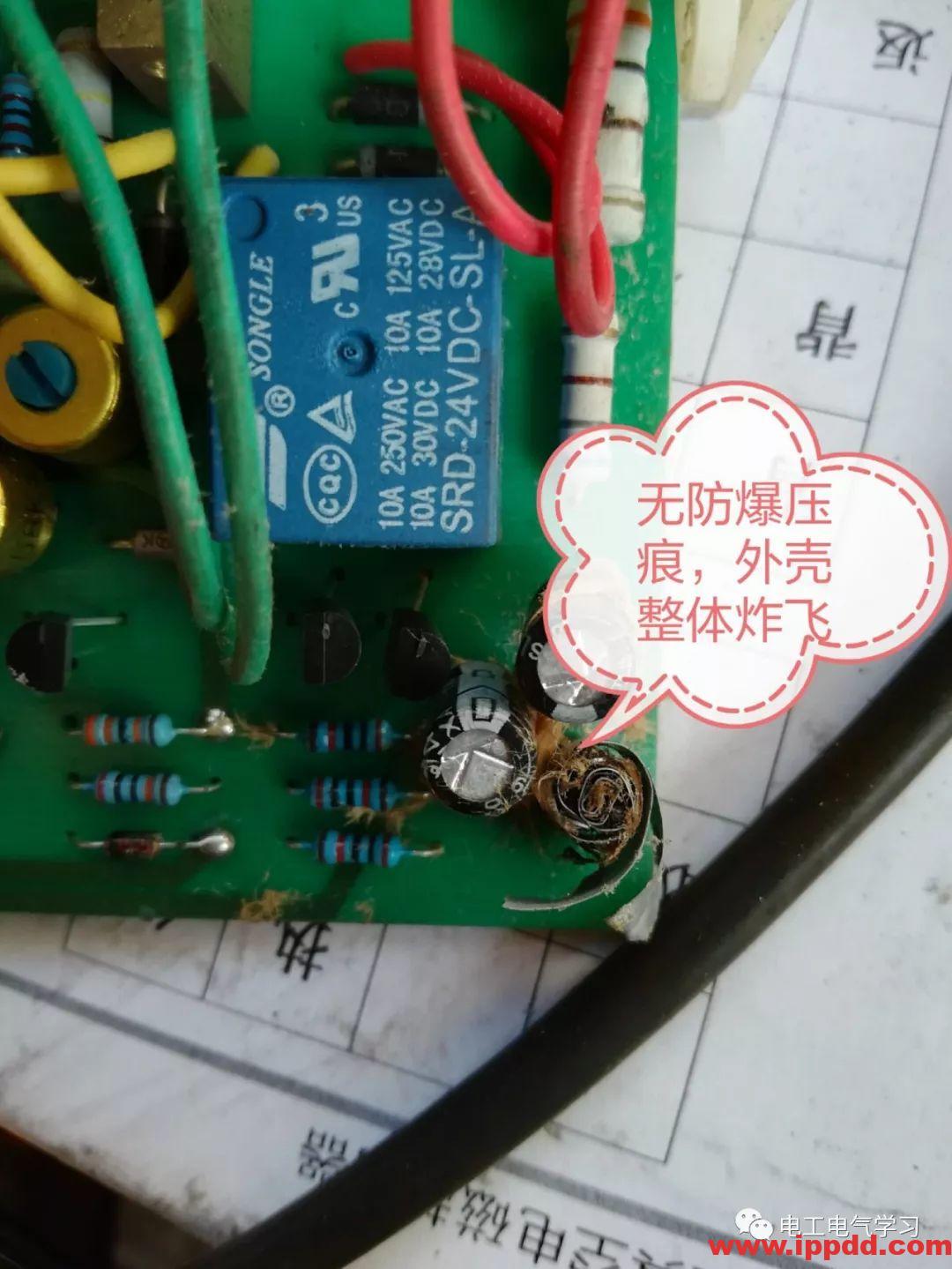

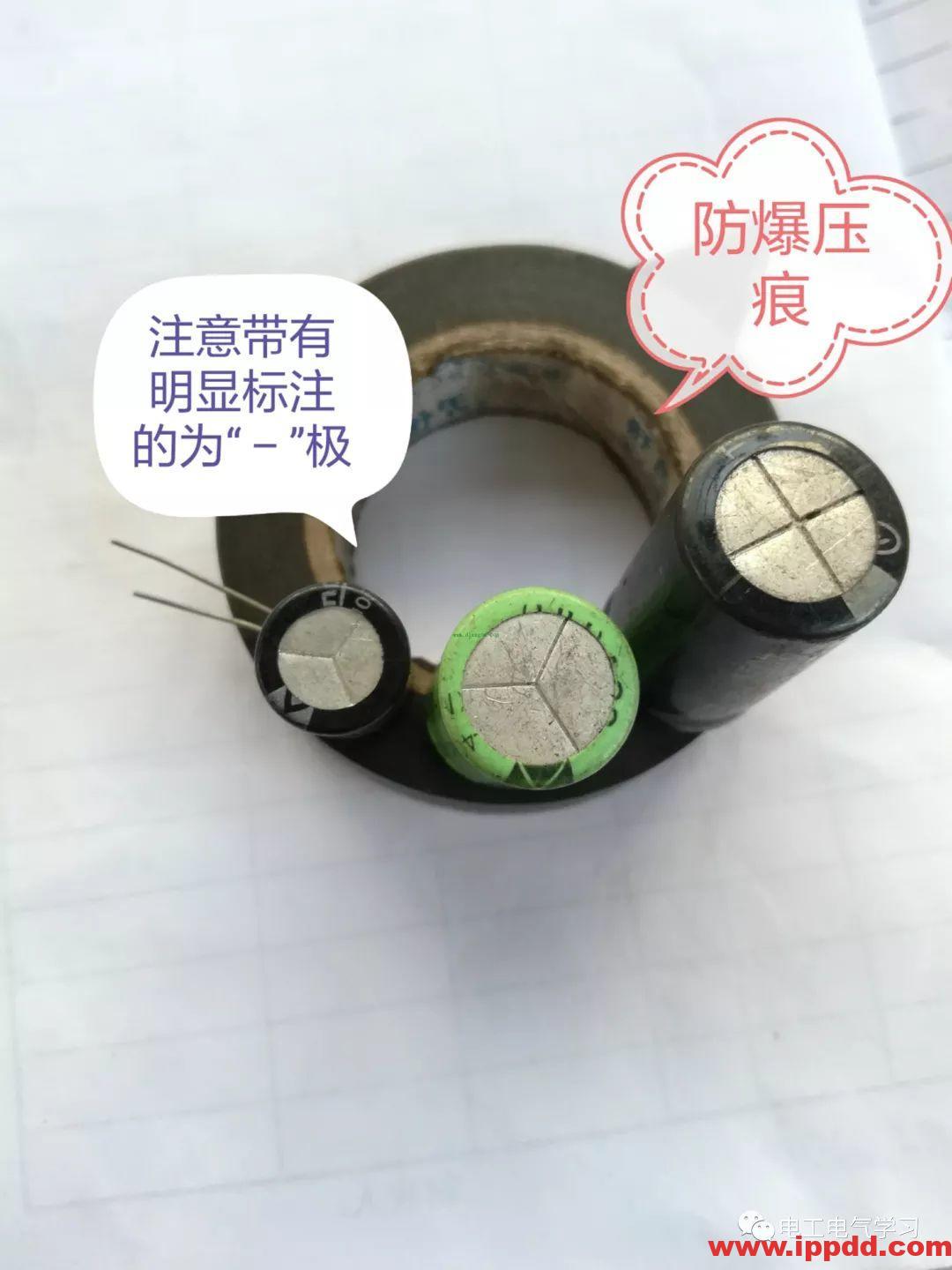

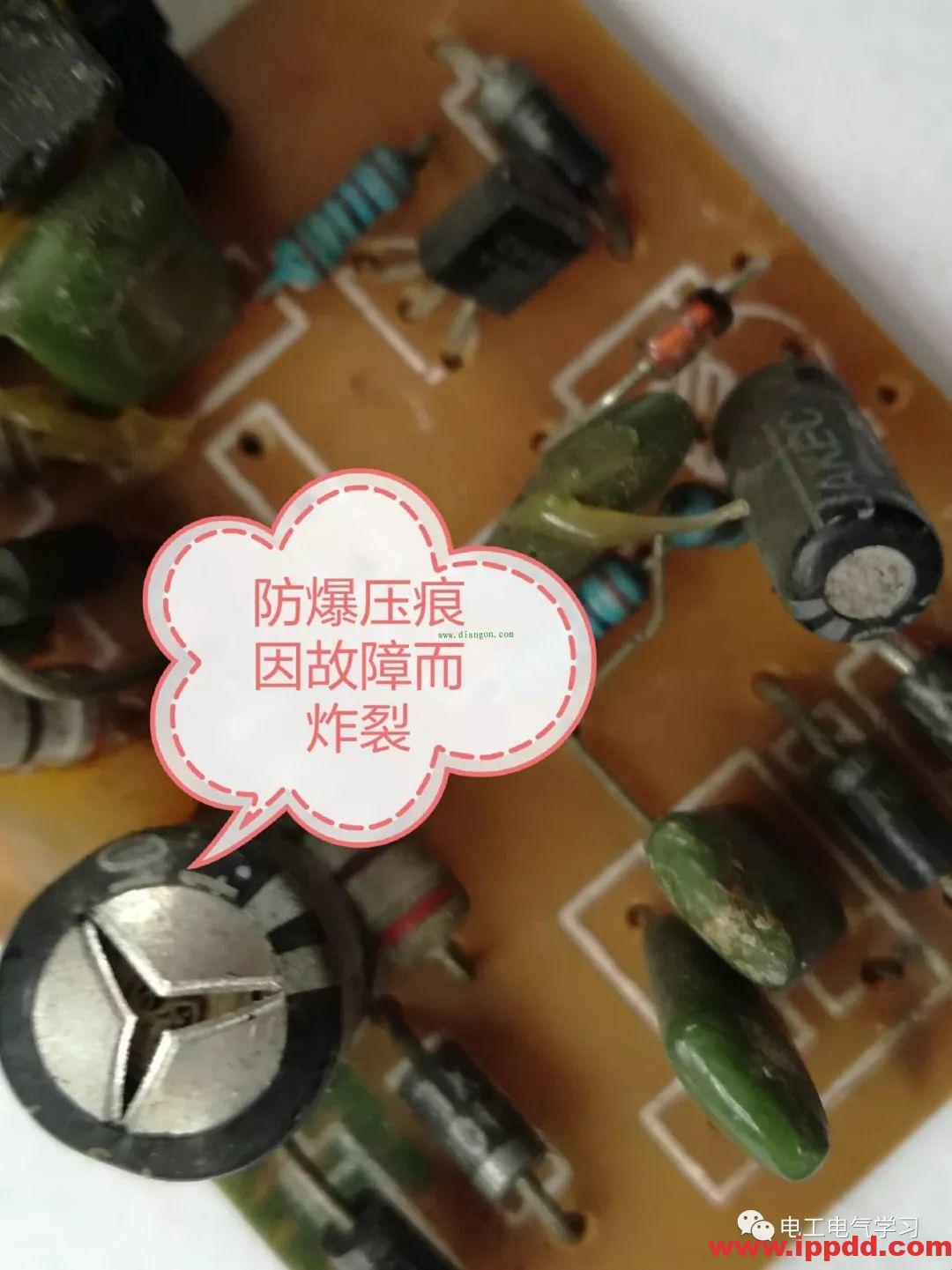

      在我们所接触过的铝电解电容中,不知大家可曾留意过——在一些电解电容顶端(电压多在16V以上或容量多大于100uf)均有“+”、“K”、“Y”等形状的压痕,那么这道压痕有什么用处吗?其实这道压痕是为电容防爆而设的,当铝电解电容所工作的线路出现过压、短路击穿等故障或电解电容自身发生问题引起电容爆炸时,由于压痕的存在致使电容顶端较之其它地方较薄,故电容会从顶端炸开而不会整体炸飞,避免事故扩大化!

关于电解电容一个不得不说的秘密

关于电解电容一个不得不说的秘密

关于电解电容一个不得不说的秘密

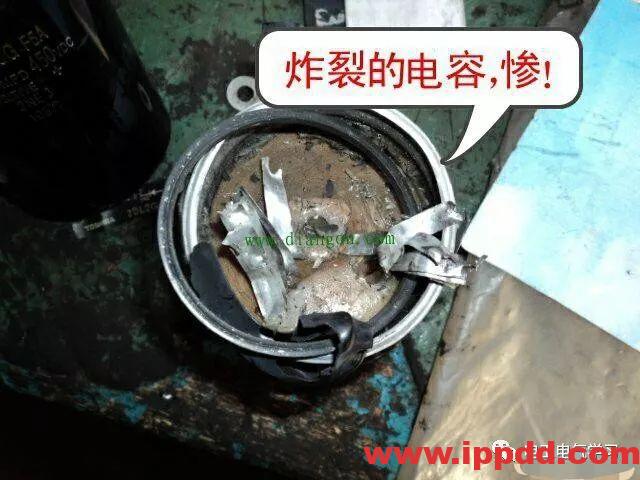

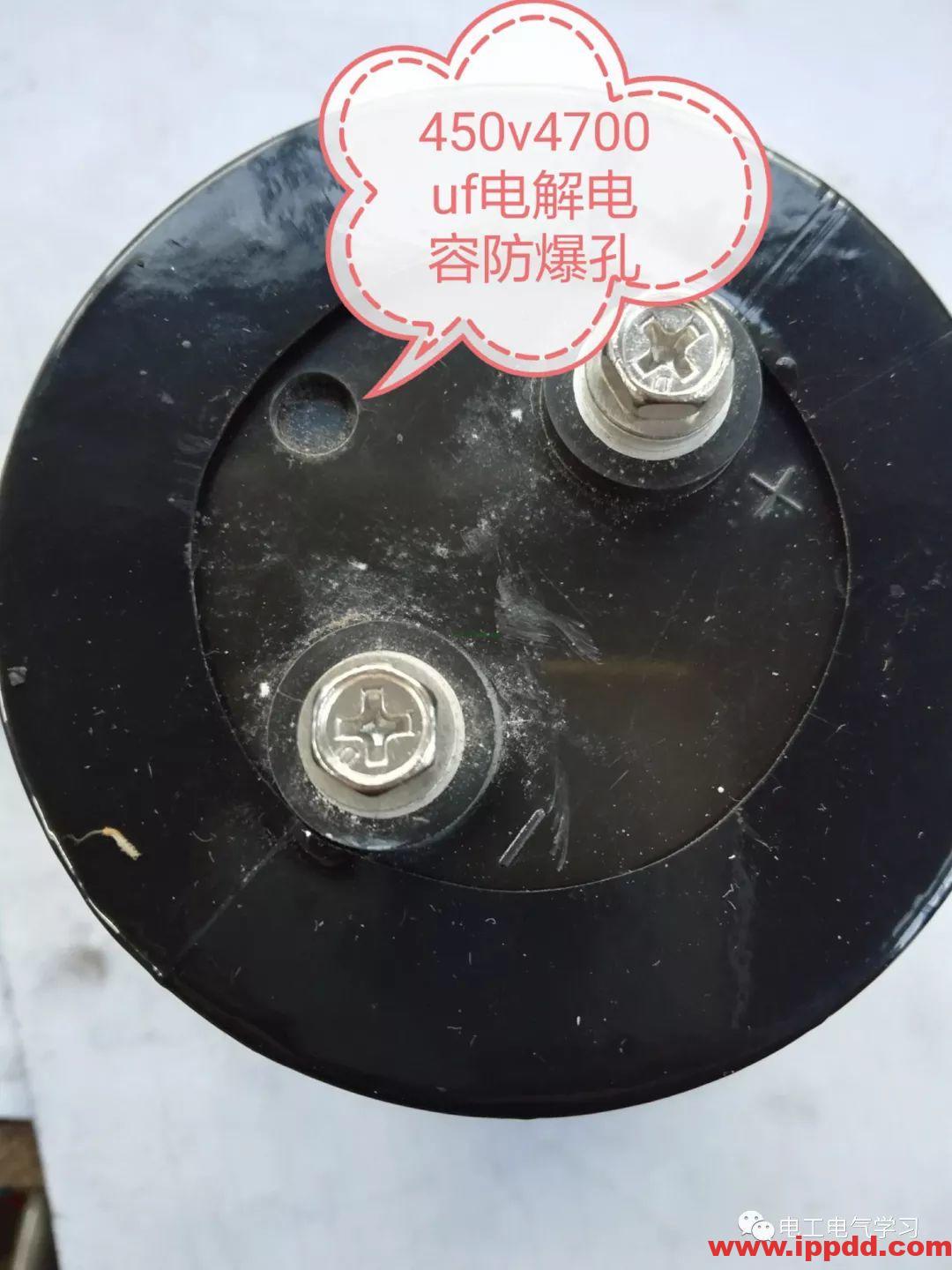

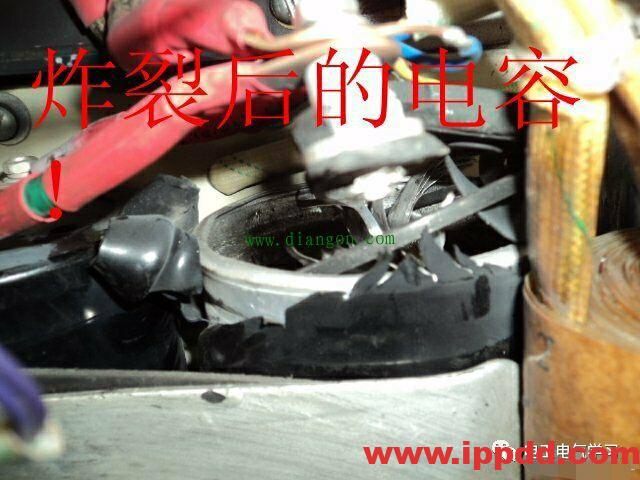

      而对于变频器这类大功率直流回路所用滤波电解电容,一般都是呈倒立状态使用的,这些动力级的铝电解电容一旦发生爆炸,那威力不亚于手雷,因此为了便于检修人员及时了解电容安全情况,多在电容两极附近开设一处小小的“防爆孔”便于观察,如果此孔一旦鼓胀,那么应立即更换该电容!

电工学习网独家原创稿件,转载必须注明原文出处及原文链接,违者必究!

推荐阅读:电解电容器万用表检测方法图解,请点击下面“阅读原文
