接触器继电器NO和NC是什么意思?

常开:它的符号是NO,对应的英文字母“open”的首个字母O。在不通电时处于常开状态的触点,我们叫它常开触点。=常闭:它的符号是NC,对应的英文字母“ close”的首个字母C。在不通电时处于闭合导通状态的触点,我们叫它常闭触点。不管是常开还是常闭,都是指它的原始状态。一旦通电工作,那么它的状态其实就反过来了,常开点就会闭合,常闭点就会断开。

继电器工作原理
我们拿这个图举一个例子,这是中间继电器的工作原理图。1和2是工作线圈,3是一个公共点,3和4就是一组常闭点,3和5就是一组常开点。

当线圈1和2接上合适的电源以后,3和4就会断开,3和5就会闭合导通。我们再挑几个最常见的电气说一下。

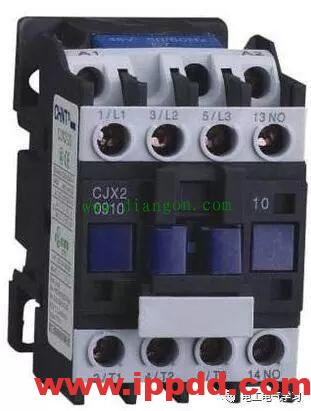

接触器
接触器主触点进线端1.3.5对应下面的出线端2.4.6就是三组常开触点,旁边的13和14就是一组辅助常开点,主触点用来接主电路,辅助触点只能接控制电路。如果辅助触点是常开点可以接自锁电路,如果辅助触点是常闭点可以接互锁电路,如果想接个星三角,那常开常闭都要用到。

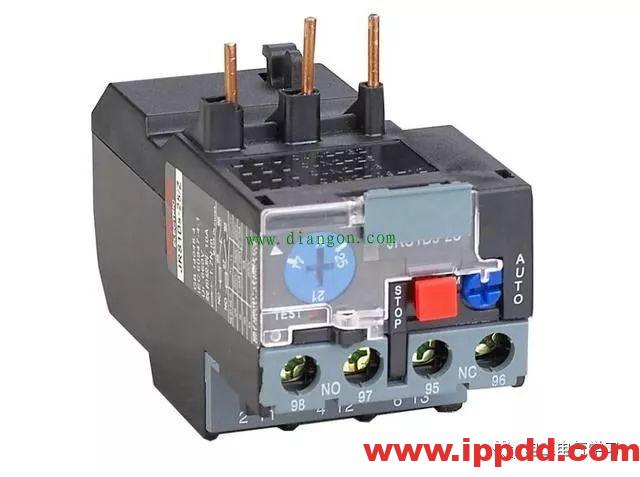

热过载继电器
热继的3个插针对应底部的2.4.6是三组常闭点,这三组是固定的触点,任何状态下都是闭合的。95和96是常闭触点,我们可以把它串到接触器的线圈上实现对电机的保护。电机过载的时候这个常闭点就会断开,当然了97和98这组常开点也会闭合。所以这组常开点我们可以接报警装置或者是指示灯,电机过载的时候可以提醒我们。

本篇文章来源于微信公众号:港口技术安全
