分享我曾经遇到的一个PLC编程问题

我在微信群里,有人发求助:两台电机交替运行,运行时长为24小时,一台启动另一台就停止。S7-200SMART的梯形图我已经画完了,现在想用LOGO! A8的编程软件也同样实现这样的功能。


启动信号和1#电机延时时间中继

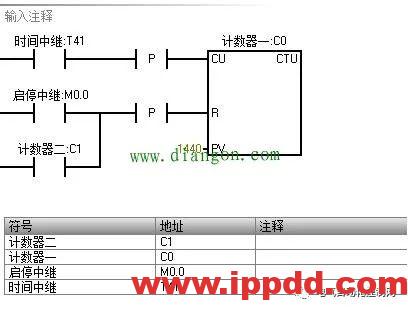

1#电机计数器,通电延时的常开点,然后实现时间计数。

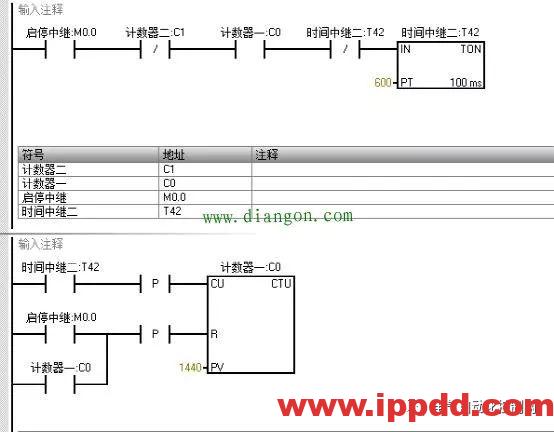

2#电机的延时控制中继和计数器

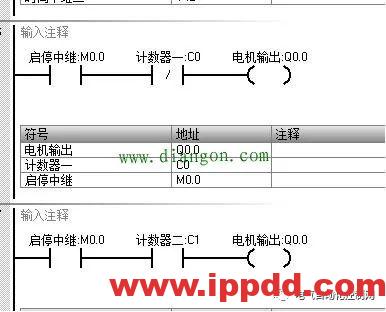

1#、2#电机输出
点评:我看到截图后我发现作者自己编写的这个程序,结构我不就不多说了,2#电机控制延时控制串联计数器一C0,但是1#电机控制延时中继线圈前面没有串联2#电机的计数器C1。
但是作者编写的这个靠上升沿触发计数的程序很不错,大家有时间可以自己把程序编好,下载到PLC里面,在线运行一下。

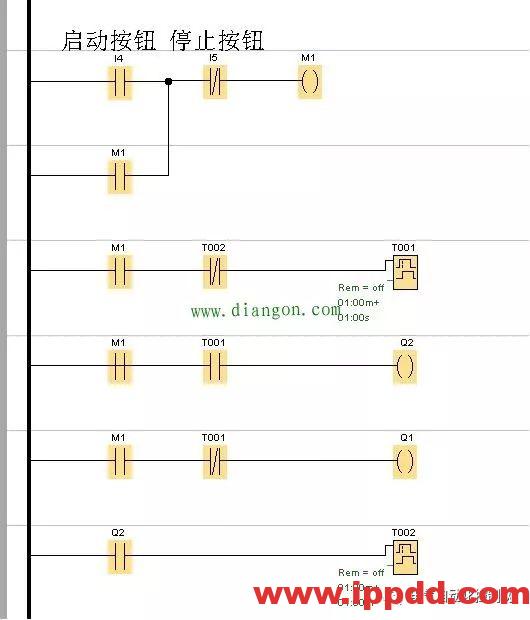

转换后的程序,LOGO! A8的程序。图中的T002和T001是时间继电器,LOGO!的时间继电器可以实现实现小时和分钟的控制。
最后,LOGO!A8的编程软件和PLC的编程软件操作方式不一样的,LOGO!A8的编程软件给人的感觉有点制图的感觉,符号之间的线需要鼠标拖动连接。
