游标卡尺的使用方法及注意事项

卡尺(calliper)具有多种测量模式、操作容易、耐用、通用性强以及成本较低等诸多优点,可以说是工具箱中最常见的量具了。然而,要正确使用卡尺还有很多的注意事项,我们先从影响测量结果的误差因素讲起。

误差因素

在使用卡尺测量时,存在着多种引起误差的因素,如视差、结构不符合阿贝原理引起的误差卡尺和工件之间的温度差异引起的热膨胀影响等等。

除此以外,无定压装置,测量时,适合的,均匀的测力难以把握,也是产生误差的又因素。

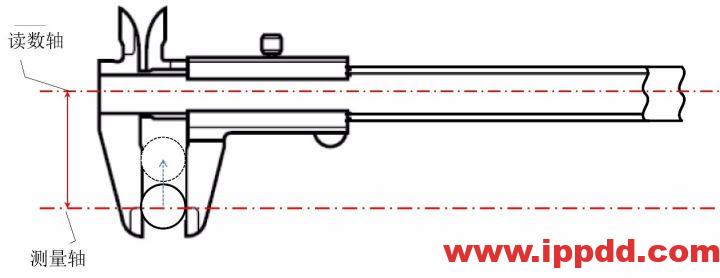

卡尺的结构不符合阿贝原理

卡尺的结构不符合阿贝原理

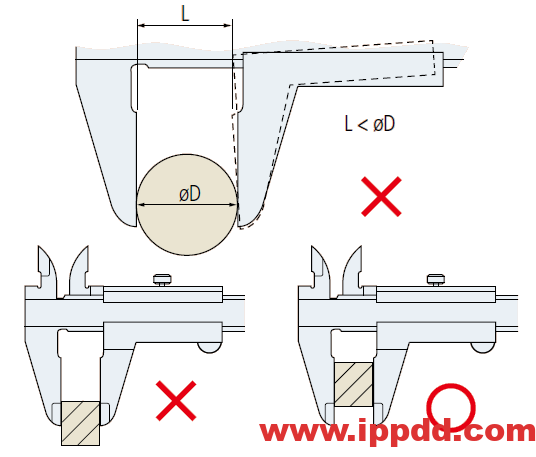

卡尺的读数轴和测量轴因不同轴而不符合阿贝原理,所以在使用卡尺时,用量爪的根部或尖端进行测量,会存在加大测量误差的危险。测量时需注意被测工件尽可能地接近尺身部分(读数轴)。

读取刻度的视差

当检查游标刻度线是否与主要刻度分线对齐时,直视游标刻度线。

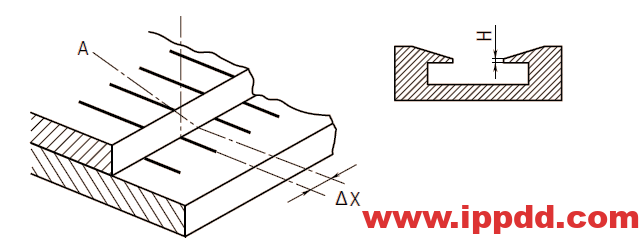

游标尺与主尺刻度面之间存在着阶差高度,这容易引起读数误差。如下图所示,如果从斜方向观察游标刻度线,会产生图中 ΔX 所示误差。为了避免这种因素的影响,JIS规格中规定阶差高度(H)不应大于0.3mm

基准端面的弯曲

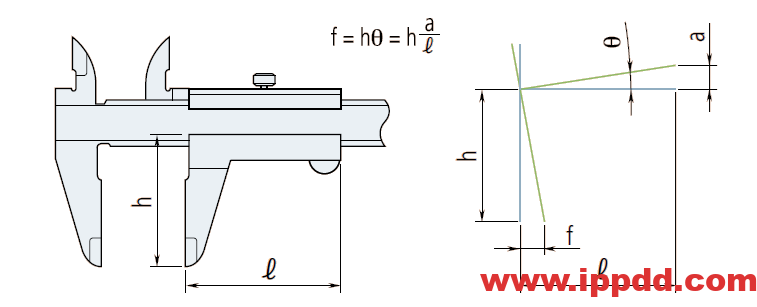

引导游标尺滑动的尺面如果有弯曲,会导致如下图所示的误差,这一误差可以用与不符合阿贝原理的误差相同的计算公式来表示。

例)假设引导尺面弯曲引起的变形为0.01mm/50mm,外径量爪尖端为40mm来计算:
f=40mm×0.01÷50=0.008mm

测量和温度之间的关系

卡尺的本体一般采用不锈钢材质,和铁系金属有着相同的热膨胀系数(10.2±1)×10-6/K,测量时需要考虑被测物的材质,室温以及工件温度等对测量的影响。

操作上的注意事项

  • 卡尺量爪很锐利,因此仪器必须小心操作,以避免造成人身伤害。
  • 避免损坏数显卡尺的刻度,不要刻入识别号码或使用电笔留下其他信息。
  • 避免与硬物相碰或掉在凳子或地板上,损坏卡尺。

滑动表面和测量面的维护

使用卡尺前,用柔软的干布擦去滑动面和测量面的灰尘和污垢。

使用前检查和校准原点

在外爪之间夹紧一张干净纸,然后慢慢地拉出它。在使用卡尺之前,闭合量爪并确保游标刻度(或显示器)归零。当使用数显卡尺的时候,替换电池后请复位(置零按钮)。

使用后的操作

  • 使用完卡尺后,彻底擦去水和油。然后,用防锈油轻轻地涂抹,晾干后再存储。
  • 防水型卡尺,为了防止使用后生锈的情况发生,也需要擦去卡尺的水分。

储存注意事项

  • 避免阳光直射、高温、低温和储存在高湿度环境里。
  • 如果数显卡尺超过三个月不用,存放前卸下电池。
  • 在储存期间,不要让卡尺的外量爪完全封闭。
