电工必备|最齐全电表接线图,初学电工看了都会接,非常值得收藏

几种常用电表接线,初学电工看了应该都会接。有了这篇文章基本所有简单的电表接线都能搞定了,希望看完多多转发,多多收藏,让更多的人也能学习到一些专业知识,谢谢。自己动手时一定要确保安全的情况下进行,建议旁边有人帮忙看着。

单相表

电工必备|最齐全电表接线图,初学电工看了都会接,非常值得收藏

电工必备|最齐全电表接线图,初学电工看了都会接,非常值得收藏

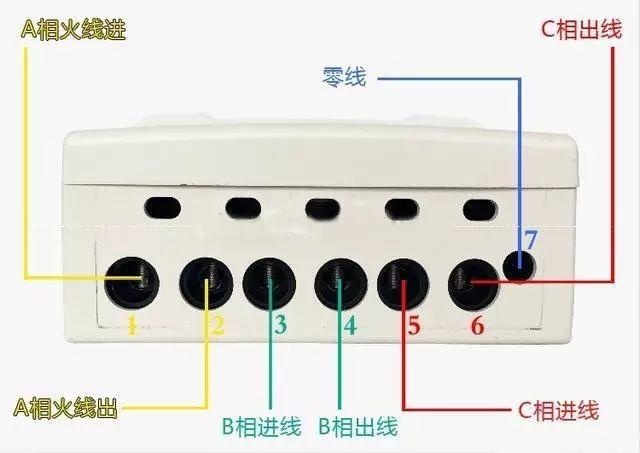

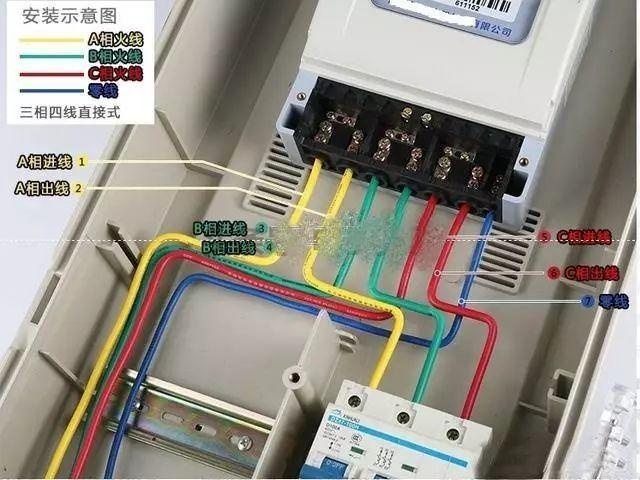

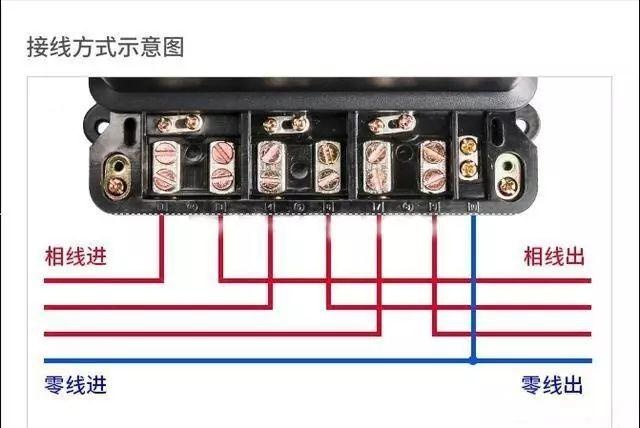

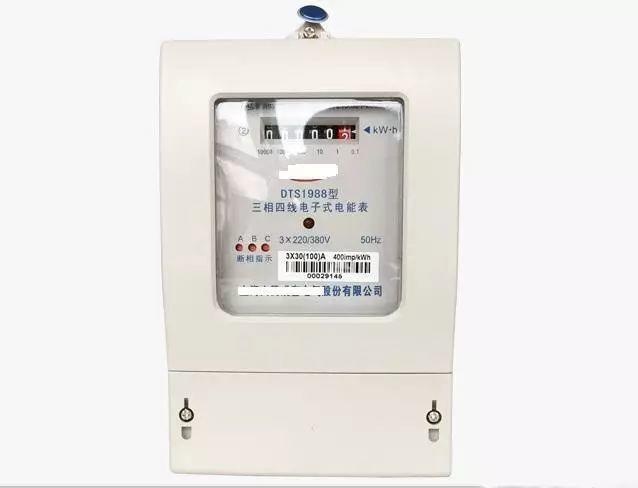

三相电表直接表

电工必备|最齐全电表接线图,初学电工看了都会接,非常值得收藏

电工必备|最齐全电表接线图,初学电工看了都会接,非常值得收藏

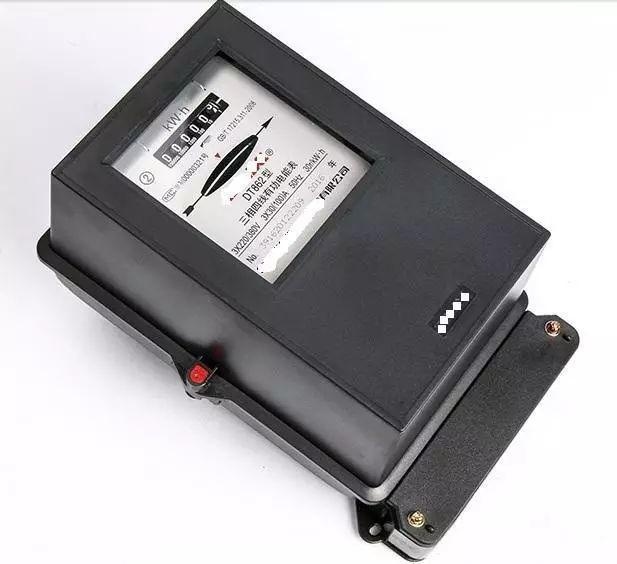

电工必备|最齐全电表接线图,初学电工看了都会接,非常值得收藏

电工必备|最齐全电表接线图,初学电工看了都会接,非常值得收藏

电工必备|最齐全电表接线图,初学电工看了都会接,非常值得收藏

电工必备|最齐全电表接线图,初学电工看了都会接,非常值得收藏

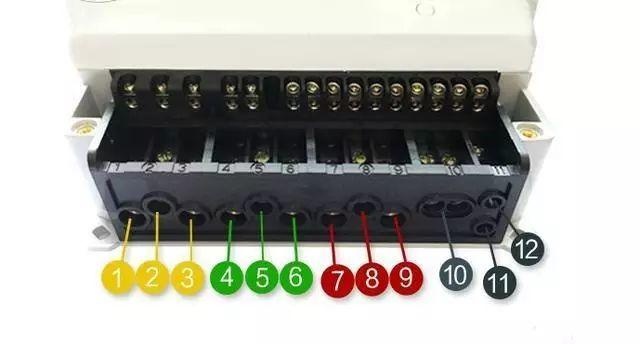

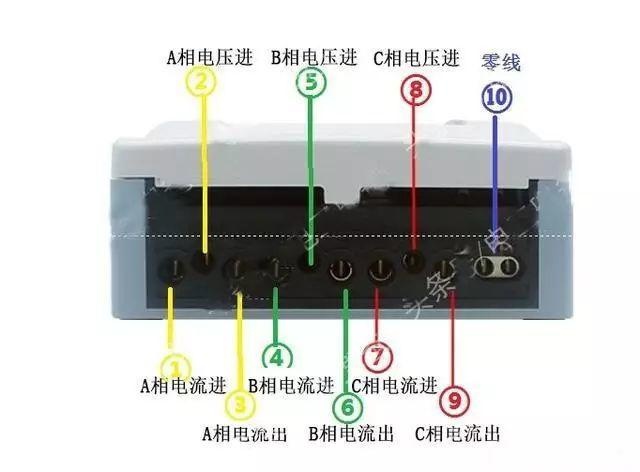

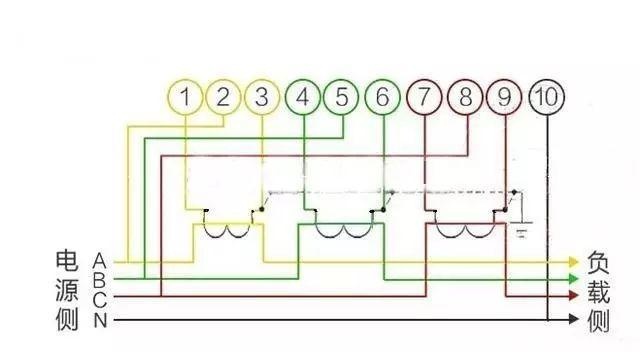

过电流互感器【3X220/380V 1.5(6)A】电能表

电工必备|最齐全电表接线图,初学电工看了都会接,非常值得收藏

电工必备|最齐全电表接线图,初学电工看了都会接,非常值得收藏

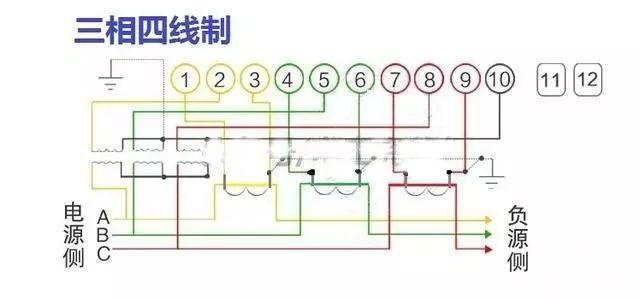

三相四线电能表【3X57.7/100V 1.5(6)A】电工必备|最齐全电表接线图,初学电工看了都会接,非常值得收藏

三相三线电能表【3X100V 1.5(6)A】

电工必备|最齐全电表接线图,初学电工看了都会接,非常值得收藏

过电流互感器【3X220/380V 1.5(6)A】电能表电工必备|最齐全电表接线图,初学电工看了都会接,非常值得收藏
