变压器里面有什么鬼,居然能变压?从小就一直有这个疑问….

电气技术 小编 1138次浏览 0个评论 扫描二维码



         变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

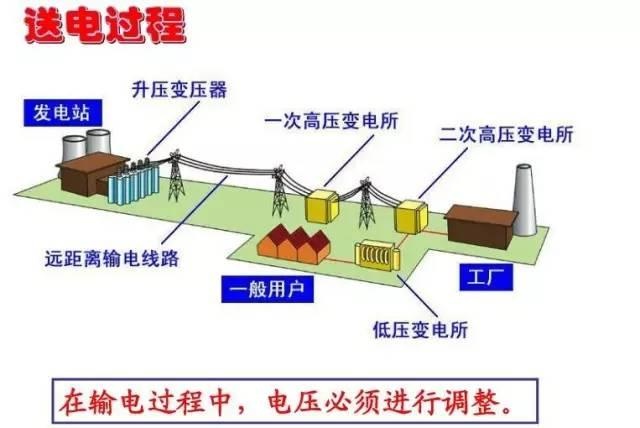

变压器(Transformer)

是利用电磁感应的原理

来改变交流电压的装置

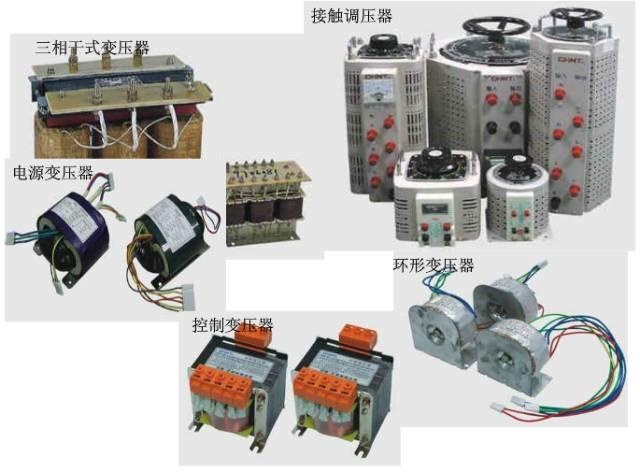

主要构件

初级线圈;次级线圈铁芯;(磁芯)

变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

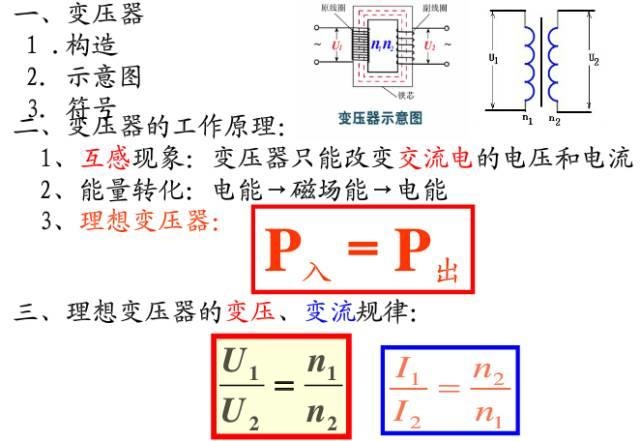

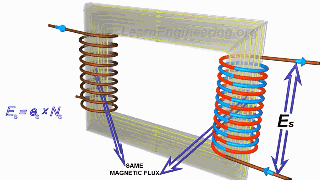

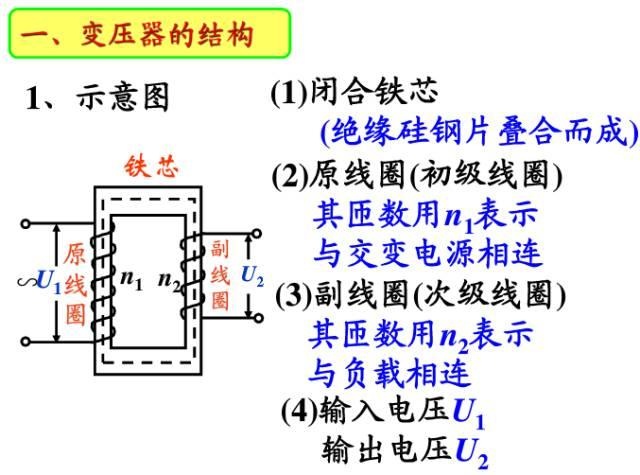

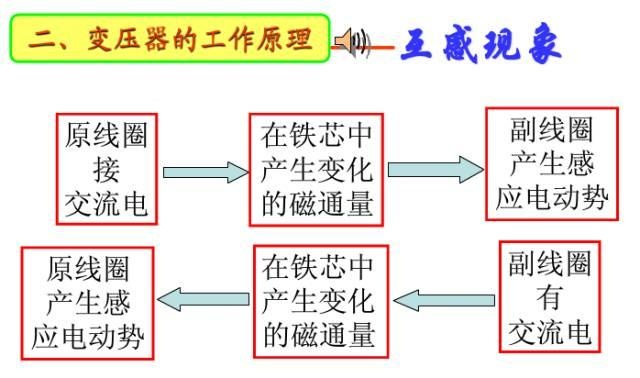

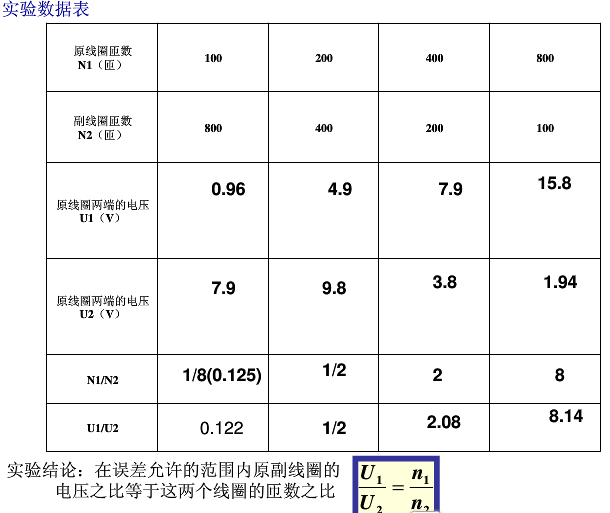

先来与机械前沿小编一起学习一下变压原理;一次线圈和二次线圈绕在同一个铁芯上,当一次线圈通电后,在铁芯中产生交变磁通,(电生磁)该交变磁通穿过二次线圈,根据电磁感应定律,将在二次线圈中产生交变电势,(磁生电)由于一二次侧线圈的匝数不等,因此,二次侧的电压也就不等,具体电压根据芯钢片大小计算一次和二次线圈数得出。变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

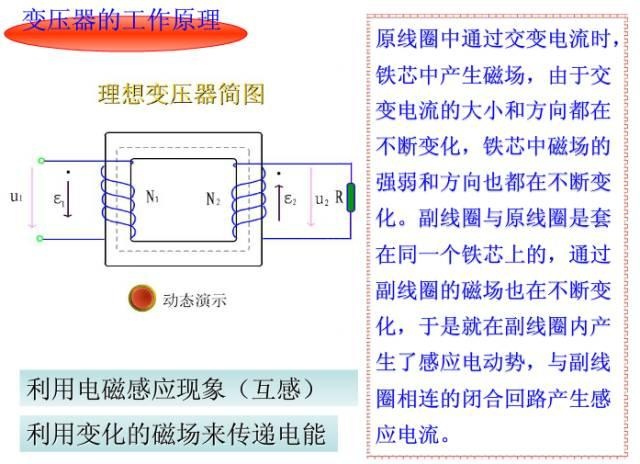

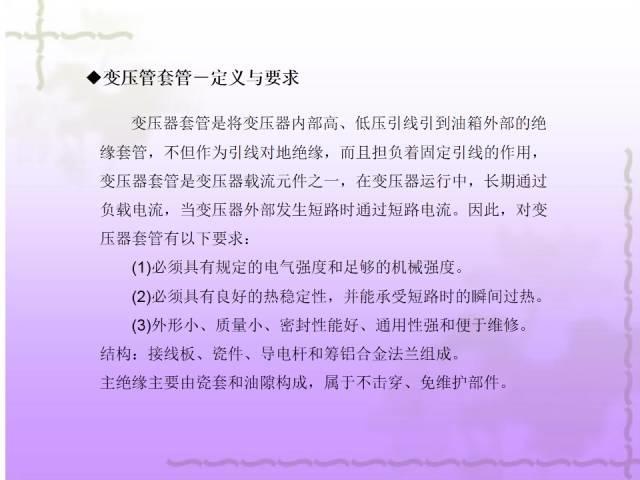

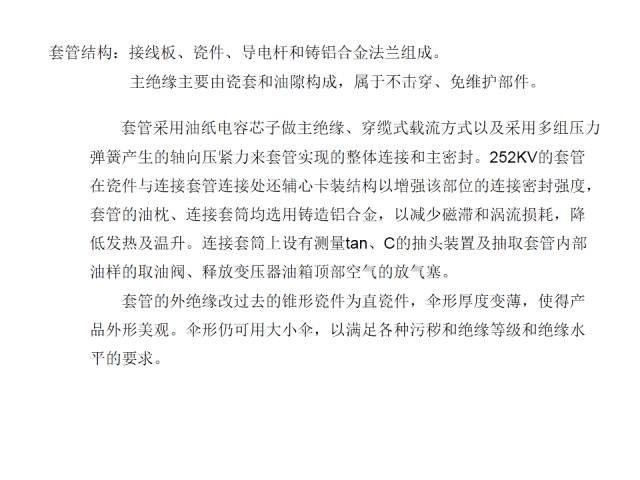

变压器主要是利用电磁感应原理,从一个电路向另一个电路传递电能或传输信号的一种电器电能传递或作为信号传输的重要元件。当初级线圈中通有交流电流时,铁芯〔或磁芯)中便产生交变磁通,使次级线圈中感应出电压(或电流)。变压器由铁芯〔或磁芯)和线圈组成.线圈有两个或两个以上的绕组.其中接电源的绕组叫初级线圈,其余的绕组叫次级线圈。变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

先来与机械前沿小编看看变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

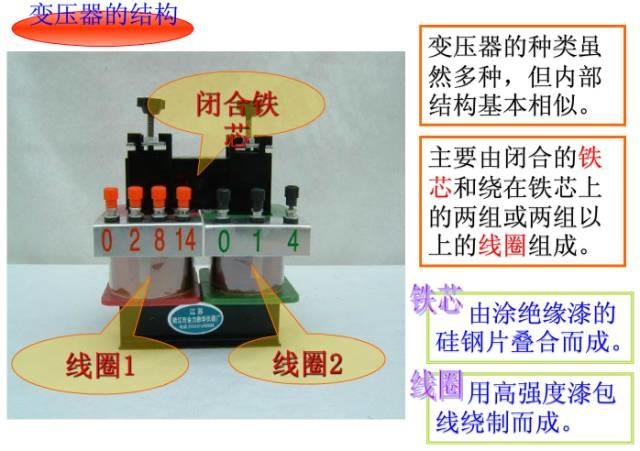

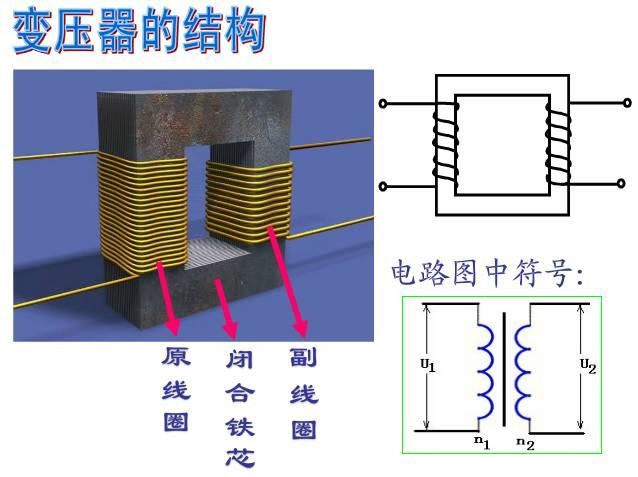

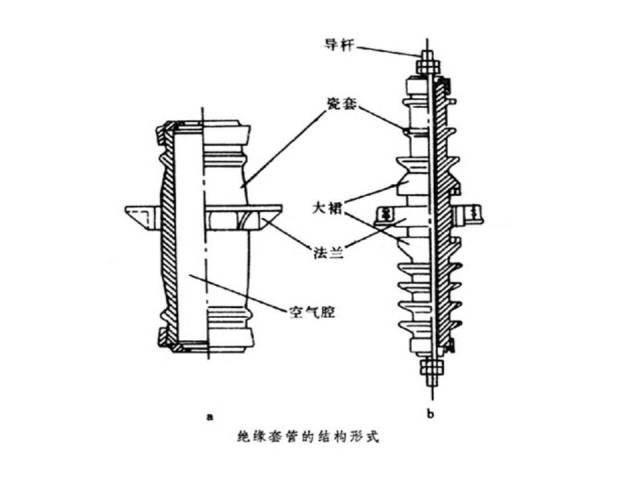

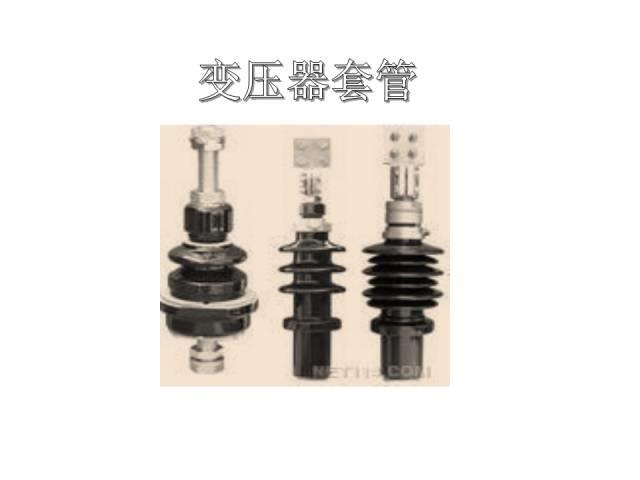

里面长啥样,3D更直观

变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

主要功能

电压变换

电流变换

阻抗变换

隔离

稳压(磁饱和变压器)等

(温馨提示:请在WiFi下观看)

变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

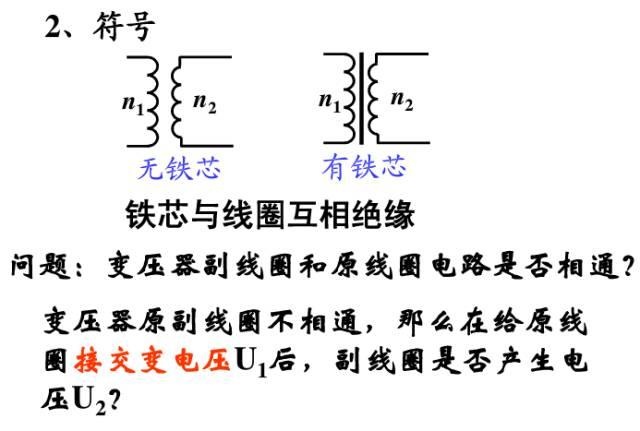

变压器就是一种利用电磁互感应,变换电压,电流和阻抗的器件。

变压器主要功能有:电压变换、电流变换、阻抗变换、隔离、稳压(磁饱和变压器)等。

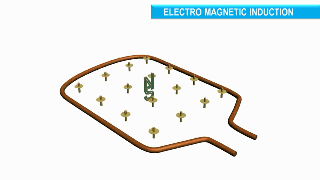

电磁改变方向产生电流的原理

↓↓↓

变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

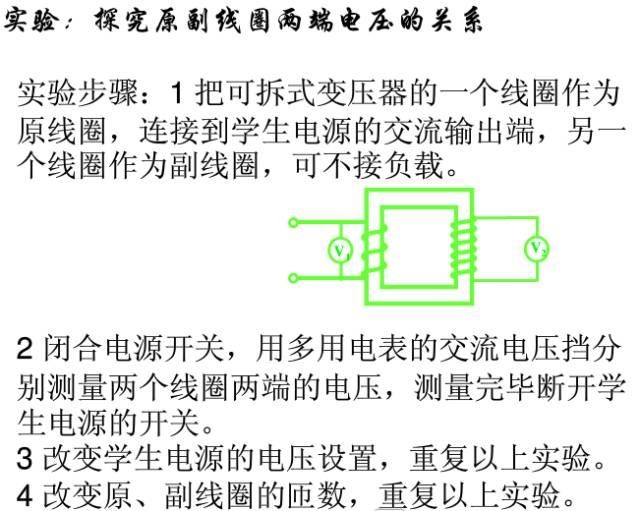

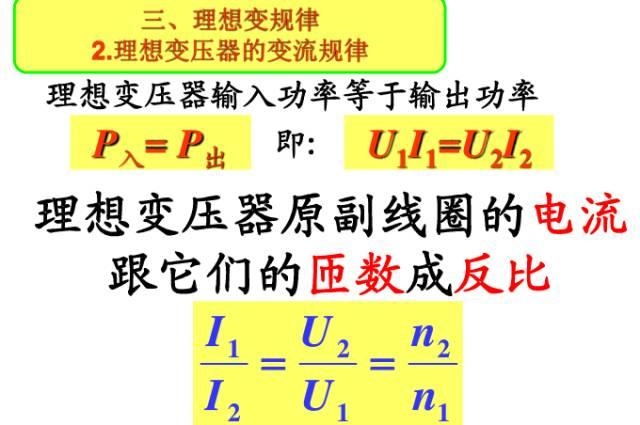

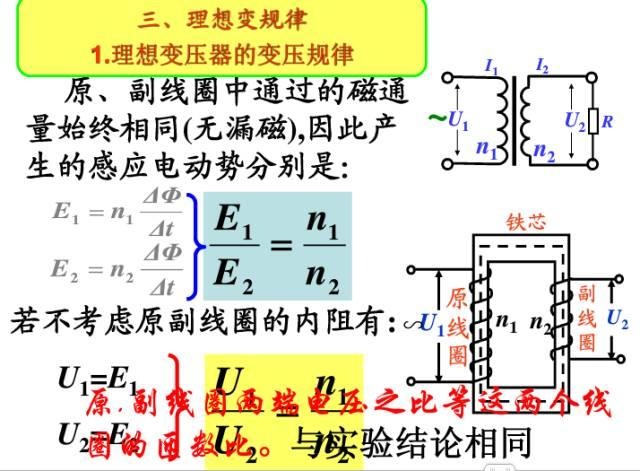

下面是单向变压器的原理

↓↓↓

变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

看这个视频让你搞明白

变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

一、变压器的技术参数

电力变压器的主要技术参数有额定容量、额定电压、额定电流、相数、频率、绕组连接组别、分接范围、温升、冷却方式、重量和尺寸。

还有空载电流、空载损耗、短路电压(阻抗电压)、效率和调整、性能数据的允许偏差等。

1、额定容量:指变压器在铭牌规定的条件下,以额定电压、额定电流连续运行时所输送(出)的单相或三相总视在功率。

变压器的额定容量,是以绕组的额定电压和额定电流的乘积所决定的视在功率来表示的,单位为KVA或MVA。

单相:SN=U2NI2N×10 –3(KVA)(U2N、I2N指二次侧额定电压电流) 三相:SN=U2NI2N×10 –3(KVA)(U2N、I2N指二次侧额定线电压线电 流)

2、额定电压:是指变压器长时间运行时,设计条件所规定的电压值。额定电压均以线电压的有效值表示,其大小与所连接的系统电压应相符合。

变压器一次侧的额定电压是指规定的加到一次侧的线电压。变压器二次侧的额定电压是指变压器空载,而一次侧加上额定电压时,二次侧的端电压(线电压)。

3、额定电流:额定电流是指变压器在额定容量、额定电压下运行时通过的线电流(也指在温升不超过额定温升的条件下,绕组所允许通过的最大线电流的有效值)。

4、连接组别:我国电力变压器常用的连接组别有以下三种:YN,d11、YN,d11、Y,yn0 。

5、额定温升(TN):绕组或上层油面温度与变压器外围空气的温度之差。

6、冷却方式:有自然油循环冷却(有油浸自冷式和油浸风冷式两种)、强迫油循环冷却(有水冷和风冷两种)、强迫油循环导向冷却方式。

二、变压器型号及其含义

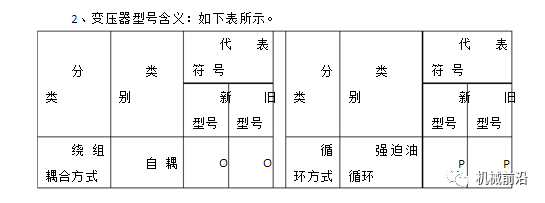

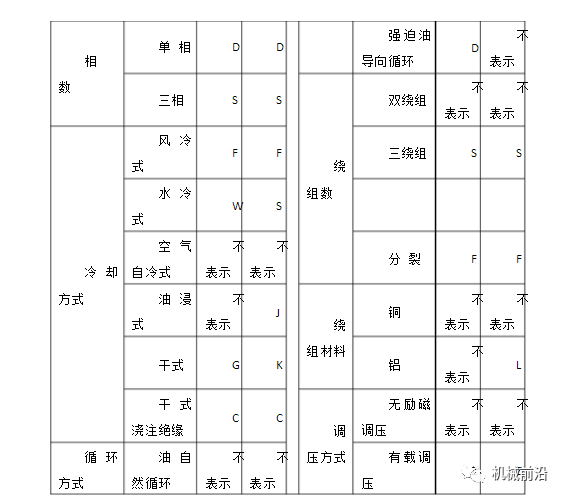

1、变压器型号的表示方法为:□ □ □ □ □ □ □ □—□/□  □ 第一个□用字母表示,代表绕组耦合方式; 第二个□用字母表示,代表相数; 第三个□用字母表示,代表冷却方式;

第四个□用字母表示,代表循环方式; 第五个□用字母表示,代表绕组数; 第六个□用字母表示,代表绕组材料; 第七个□用字母表示,代表调压方式;

第八个□用数字表示,代表设计序号,半铜半铝加b; 第九个□用数字表示,代表额定容量(KVA); 第十个□用数字表示,代表高压绕组额定电压(KV);  第十一个□用字母表示,代表防护代号(一般不标,TH——湿热,TA——干热)

变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....变压器里面有什么鬼,居然能变压?从小就一直有这个疑问....

例:1)三相油浸自冷式双绕组铝线500KVA,10KV电力变压器。

新型号为:S—500/10,旧型号为:SJL—500/10  2)三相油浸风冷三绕组铝线8000KVA,35KV电力变压器。 新型号为:SFS—8000/35,旧型号为:SJFSL—8000/35。

3)、三相油浸双绕组有载调压强迫油循环水冷却31500KVA,110KV电力变压器。  新型号为:SWPZ—31500/110。

旧型号为:SJSFL—31500/110。

4)、三相油浸三绕组自耦强迫油循环导向风冷却180000KVA,220KV电力变压器。

新型号为:OSFPDS—180000/220,旧型号为:OSFPS
