平衡阀曲线图的看法

机械技术 小编 1427次浏览 0个评论 扫描二维码

为帮助大家更好地去了解平衡阀的性能,SUN会将众多曲线展现在样本上。本文将通过SUN样本中比较典型的几类曲线向大家介绍。(本方法同样适用其它品牌平衡阀)

溢流特性曲线

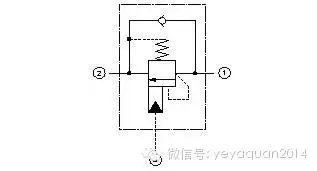

溢流特性曲线是指,在先导力为0的情况下,负载口(1号口)通油液情况下,随着流量的增加,压力的变化情况。这里,我们通过图1.1和1.2来进行分析。

从这两个溢流特性曲线,可以很容易看到阀芯的开启压力和闭合压力不会在一个点上。(即所谓的复位压力)这种不一致(曲线滞环)是因为产品内部密封件引起的。复位压力百分比越高,证明阀芯质量越好。(很多市场上其它品牌常见的“锁不住”现象,就是因为该性能不行所致。)

阅览平衡阀的溢流特性曲线可以发现,在存在滞环现象的情况下,如果溢流特性曲线“越平”,反而同一压力下对应流量范围越广。这种情况表征的现象为执行器加速动作,“失稳”。所以在使用SUN的CB系列阀芯的时候,尽量避免过度使用溢流功能。对比来看MBEG的溢流特性曲线,我们就会看到,滞环造成的稳定性问题就会小很多,压力流量几乎都是一一对应。但是这种对应带来的是压力升高,所以为保护您的系统MB系列平衡阀也需要考虑它的溢流能力。

这里需要说的是,这里只是溢流特性曲线。实际使用时,平衡阀是先导力驱动,性能曲线截然不同。

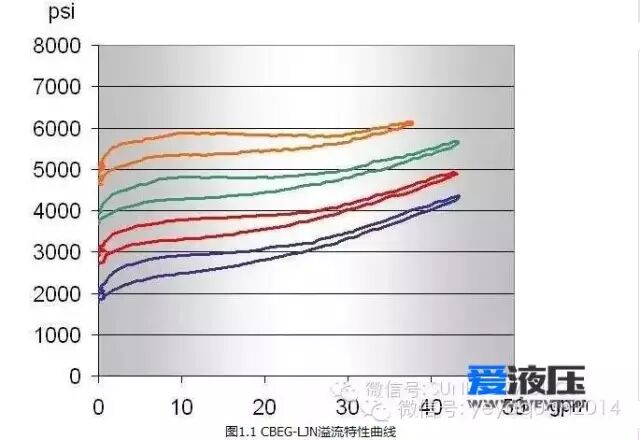

图1.1 CBEG-LJN溢流特性曲线

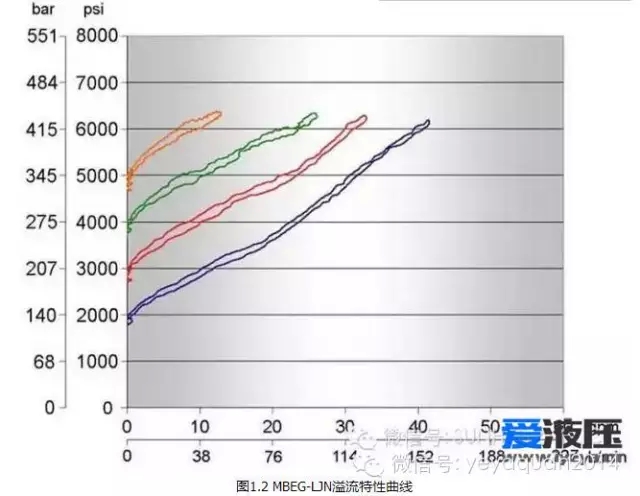

图1.2 MBEG-LJN溢流特性曲线




2.先导压力-流量特性曲线

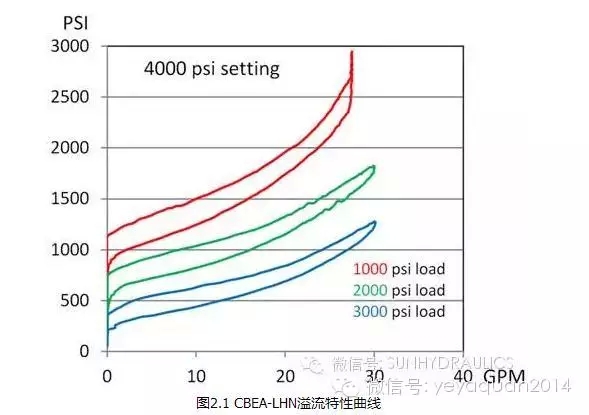

图2.1为平衡阀先导-流量曲线。这些都是在1号口一定负载下测得的先导压力-主流量的调节曲线。由图可分析得出,负载本身越重,它所需要的先导力就越小。所有的曲线都是稳定向上走的,这就表明调节过程中压力-流量对应的稳定性没有太多问题。这里面每种平衡阀,它的控制曲线都不尽相同,需要仔细选取。




3.行程-通流面积变化曲线

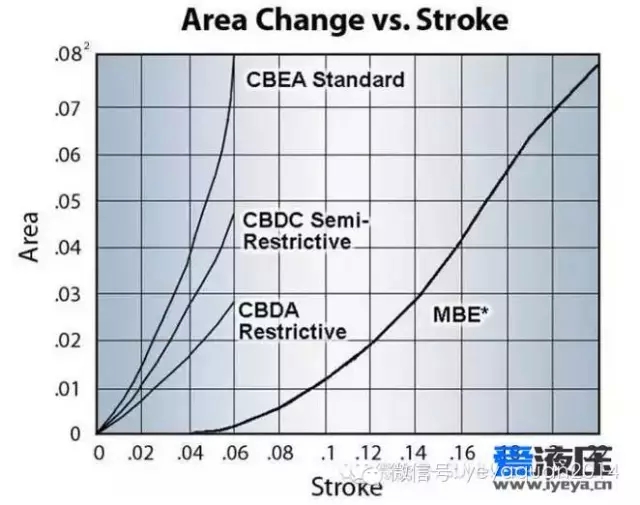

阀芯行程-通流面积变化曲线即标题图片。这是用来展示阀芯不同位移下,通流面积的变化的情况。通过这条曲线,您可以直观地看到动作阀芯的调节行程,以及调节过程的平缓度。一般而言,阀芯的行程越长越平缓,代表了平衡阀越好的控制性能。

综合了这么些不同的性能曲线,大致上就可以帮助您判断一款平衡阀性能的好坏。但是,在实际使用过程中,也不仅限于此。

“调”平衡阀永远是一项技术活,需要您不停去实际操作、体验。


转载本站文章请注明:文章来源于http://ippdd.com平衡阀曲线图的看法
