卡尔玛DRT450正面吊65#故障代码报警快速维修

作者:卡尔玛分销商厦门运顺捷机电设备有限公司 翁振



      故障描述



一台卡尔玛DRT450正面吊行走过程中,出现吊具灯闪烁并显示65#代码报警,吊具无法动作,信息终端KIT上的驻车指示灯熄灭,关电源重启后又恢复正常。

      故障排查

现场维修人员查阅DRT450正面吊的维修手册故障代码表,65#故障代码解释为:因电气线路的短路或断路,驾驶室主控制器KCU保护电路自动切断K3009-2继电器的控制电源,导致供应吊具KDU的紧急电源F58-3保险组失电,吊具无动作。此部分的电气原理图如下:



【快速维修故障案例及研讨类技术文章】卡尔玛DRT450正面吊65#故障代码报警快速维修

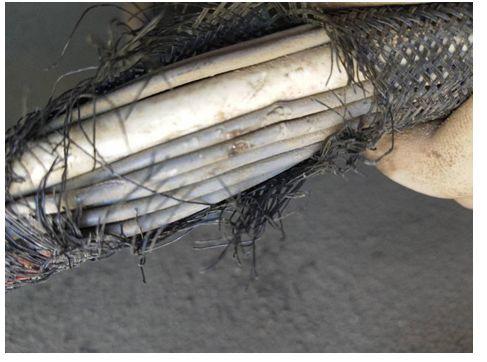

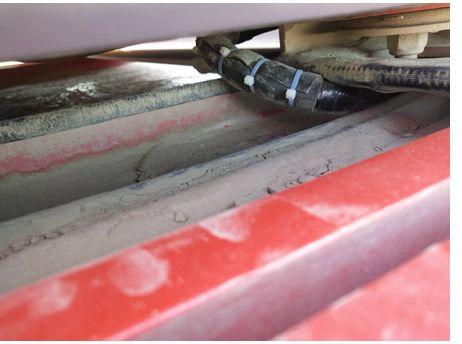

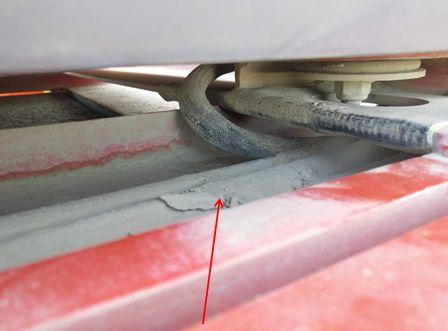

维修人员根据电气原理图检查K3009-2继电器控制线路A01012,测得报出现故障报警后的线路无电压,继电器未吸合,检查对地电阻无异常。维修人员在消除65#报警重启后重新检查,测得线路电压正常,为24伏。维修人员继续检查线路K3009-2线圈插头到驾驶室D790-1的K10:12插脚之间电缆,发现驾驶室底部与线束拖链位置摩擦破损,如下图:



【快速维修故障案例及研讨类技术文章】卡尔玛DRT450正面吊65#故障代码报警快速维修

【快速维修故障案例及研讨类技术文章】卡尔玛DRT450正面吊65#故障代码报警快速维修

【快速维修故障案例及研讨类技术文章】卡尔玛DRT450正面吊65#故障代码报警快速维修



解决办法:维修人员包扎处理好线束,重新启动设备,故障代码消除,试车一切正常。

   案例总结



此案例故障原因为为线路与车架之间接触间隙小,行车过程中颠簸使线路搭铁短路,KCU保护电路自动切断K3009-2继电器的工作电源,从而导致吊具KDU无主电源,吊具无动作。
