总结归纳机械制图形位公差知识PPT,什么是直线度,平面度,圆度?

导读

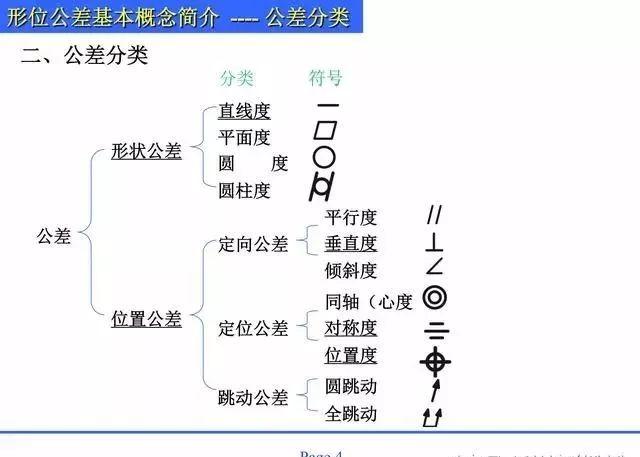

有多少金粉真正的系统学习过形位公差呢?形位公差都包括什么知识呢?我们先来看看下面这幅图吧!



总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?



通过以上可知,形位公差总共分为14个。可分为形状公差(6个)与位置公差(8个),而位置公差又可以细分为定向公差、定位公差、跳动公差。今天,小编就为金粉分享形位公差的知识点,都是干货哦!

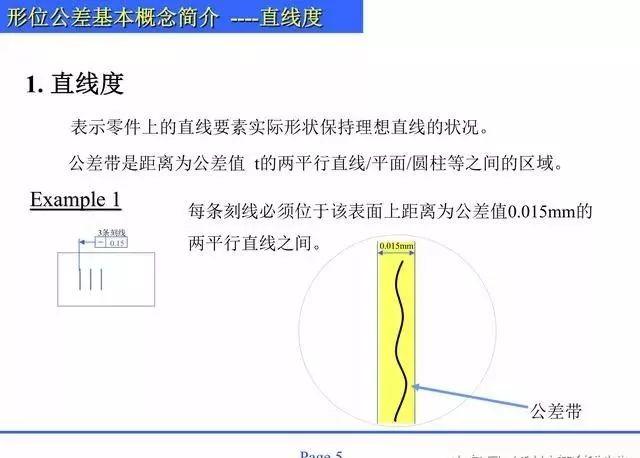

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

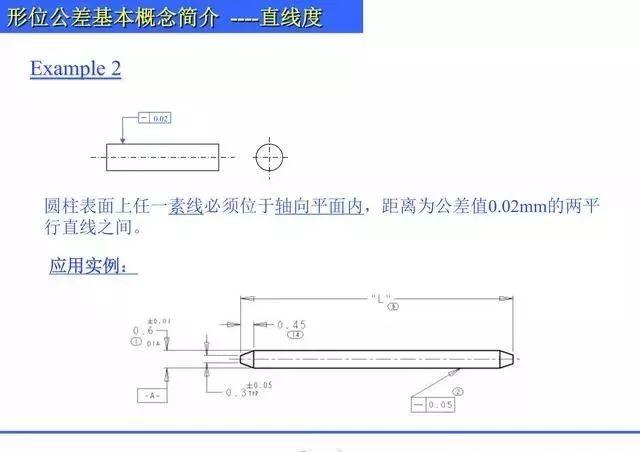

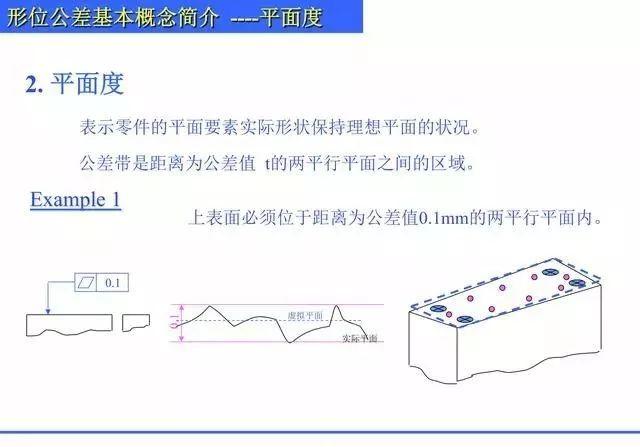

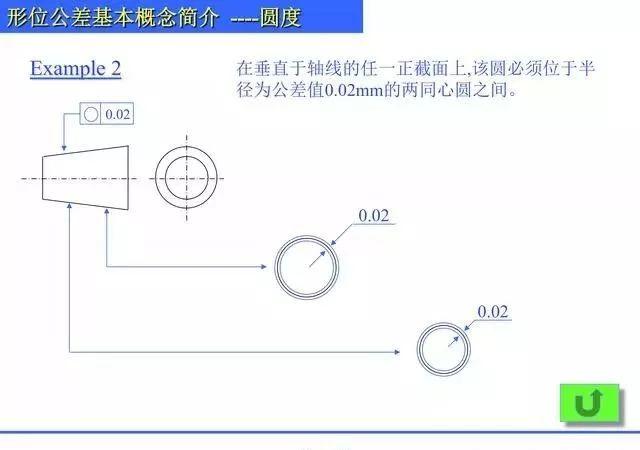

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

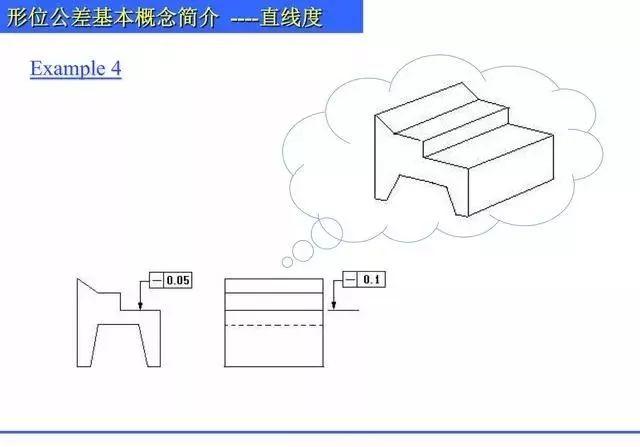

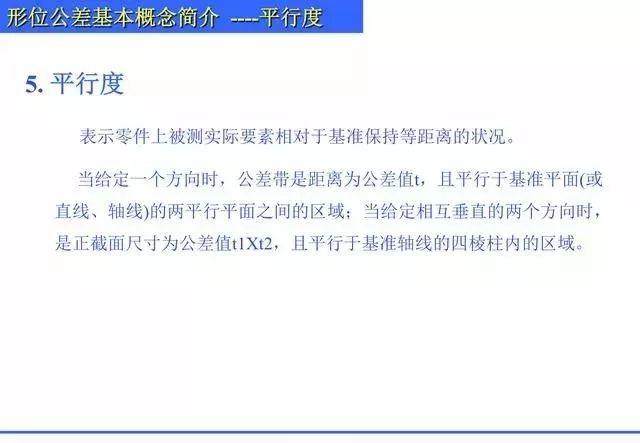

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

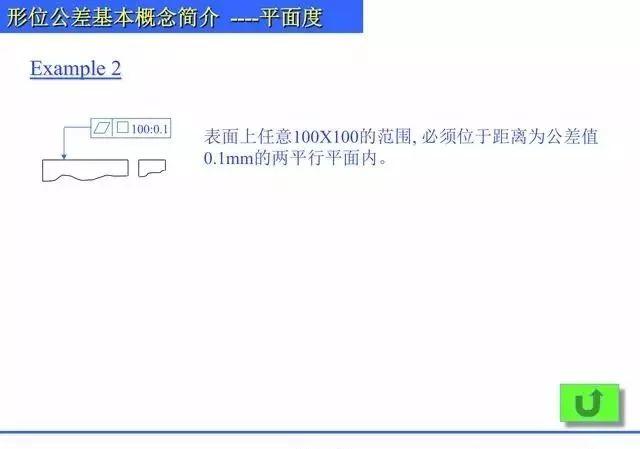

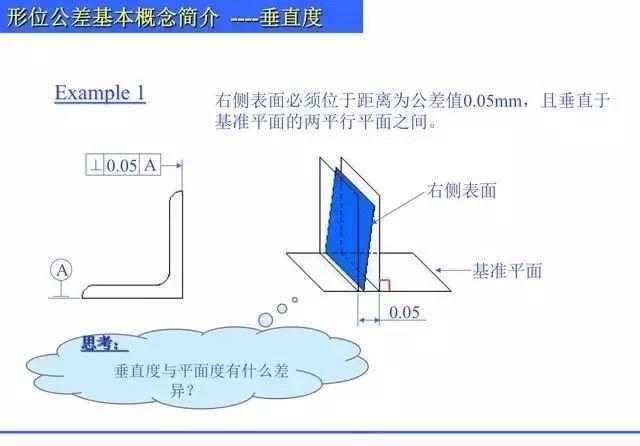

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

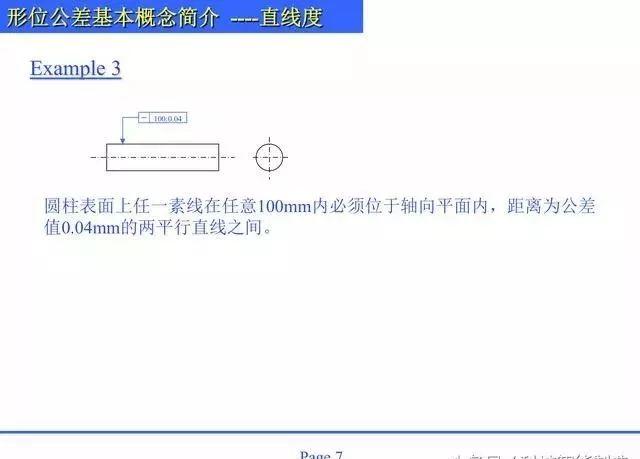

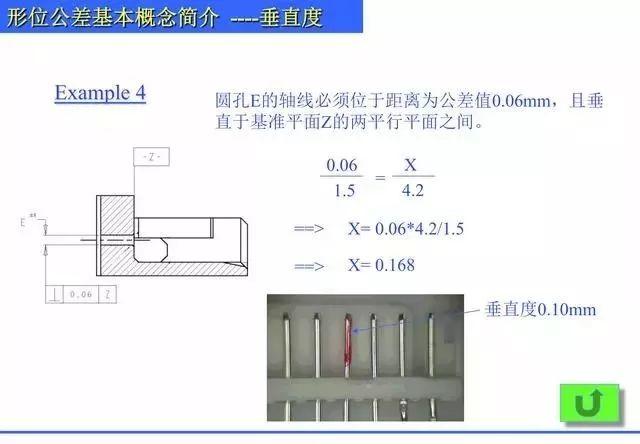

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

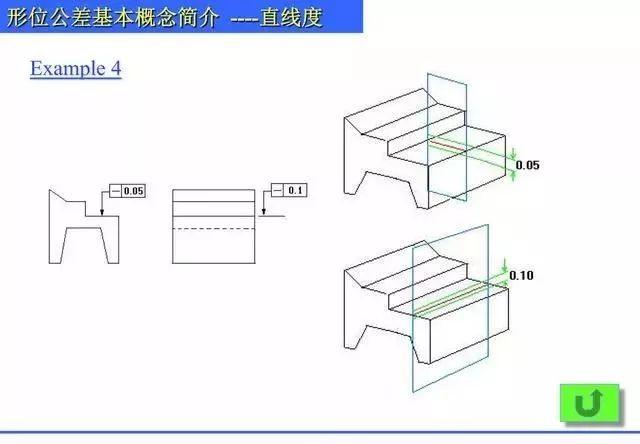

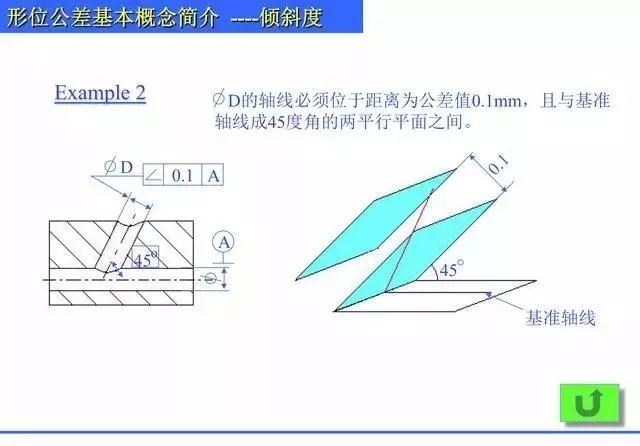

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

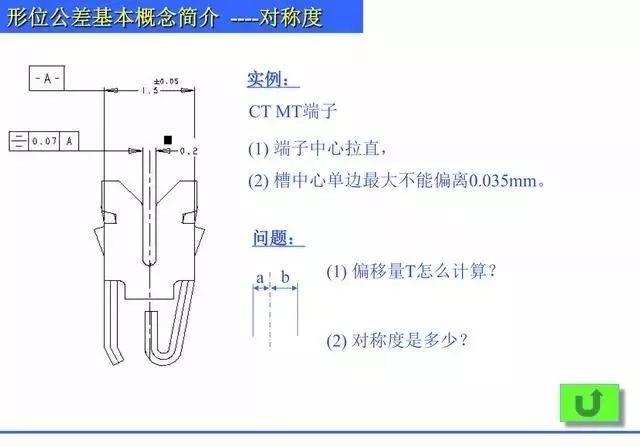

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

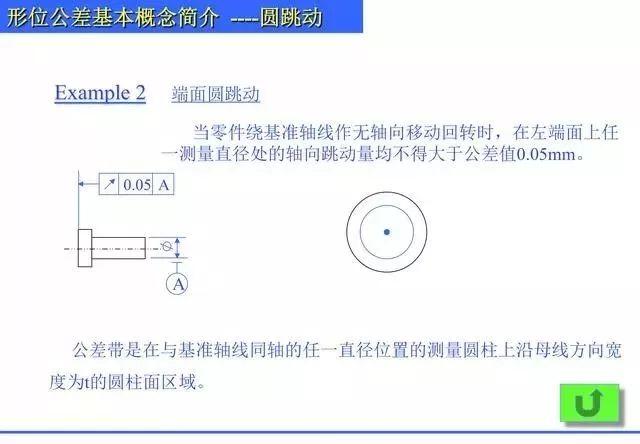

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

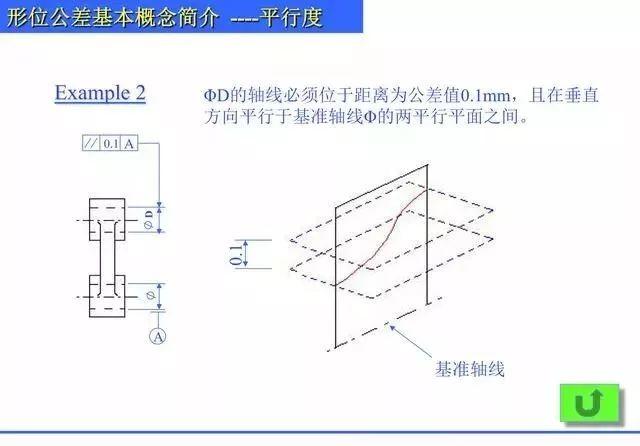

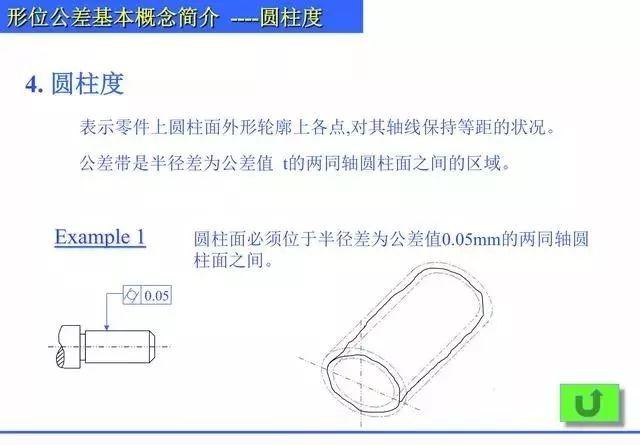

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

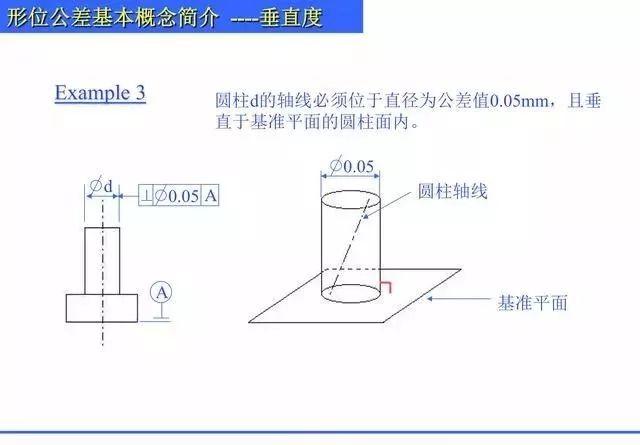

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

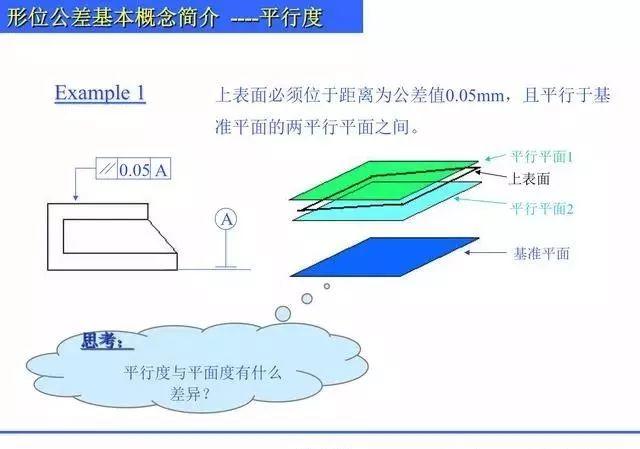

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

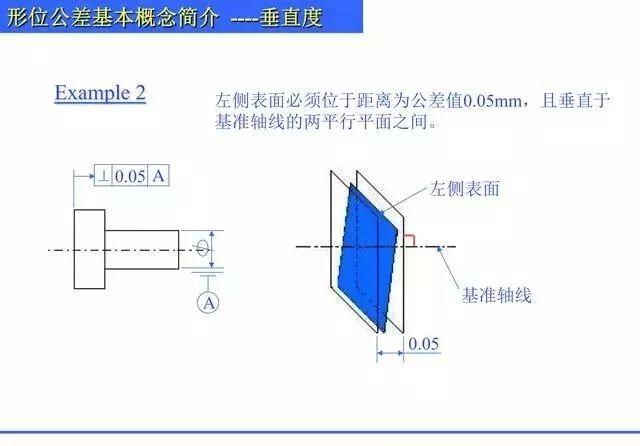

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

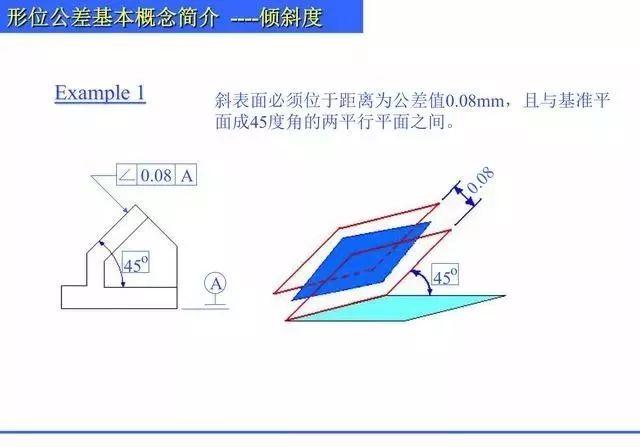

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

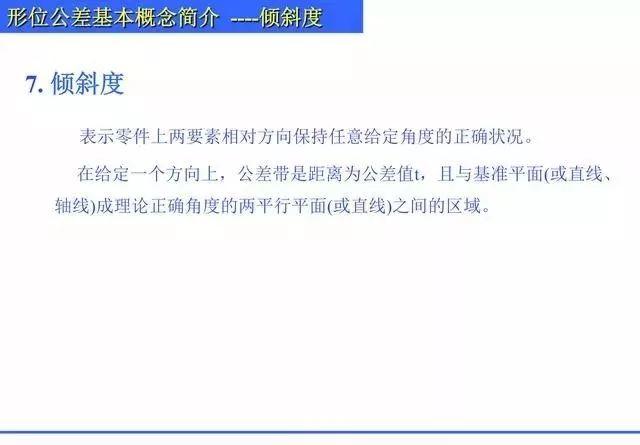

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

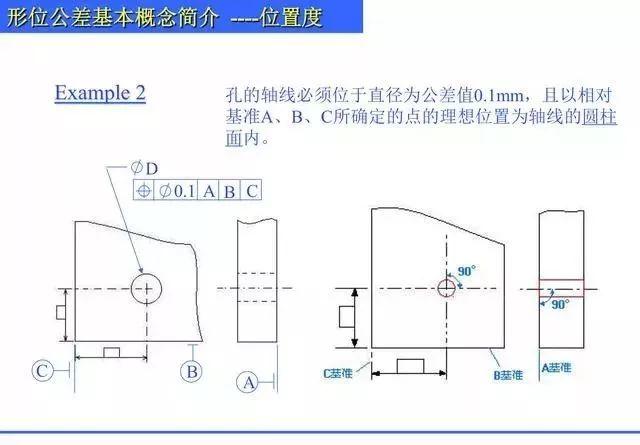

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

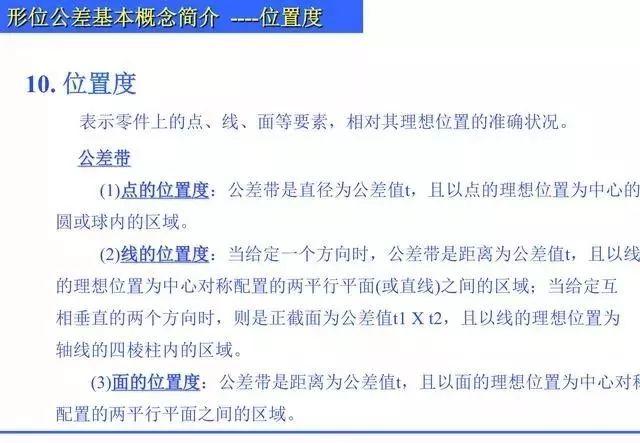

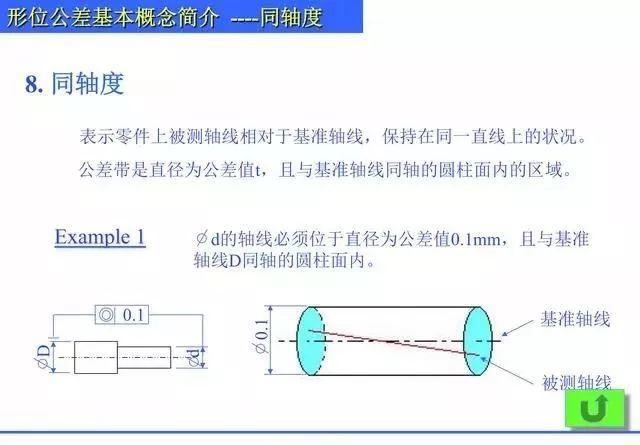

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

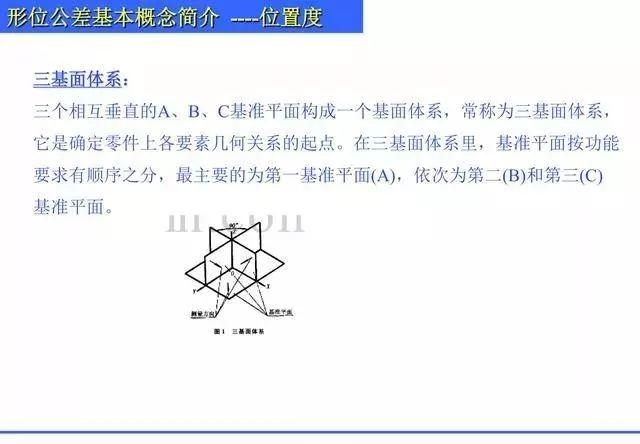

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

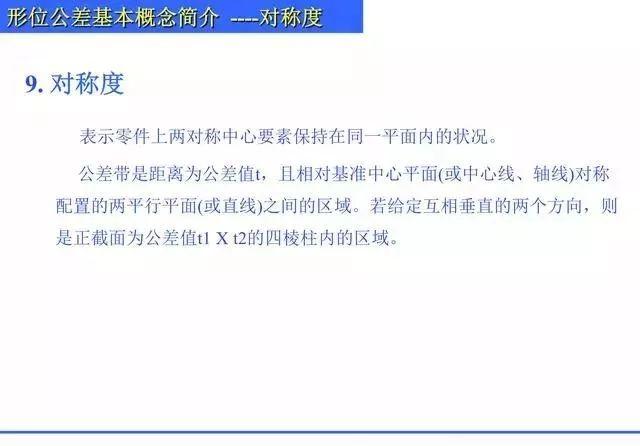

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

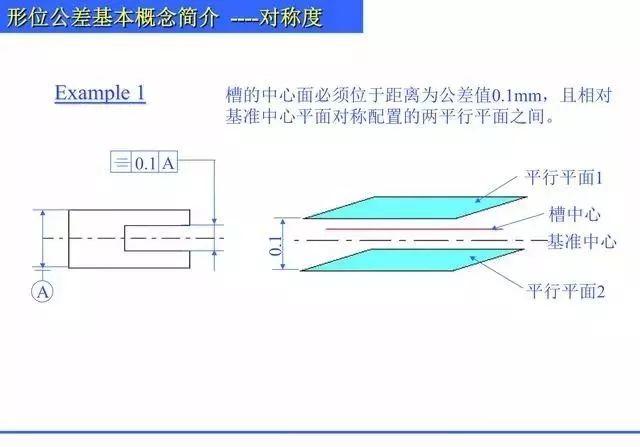

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

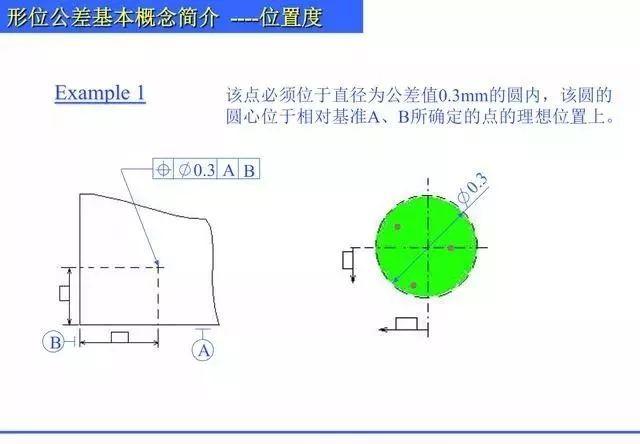

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

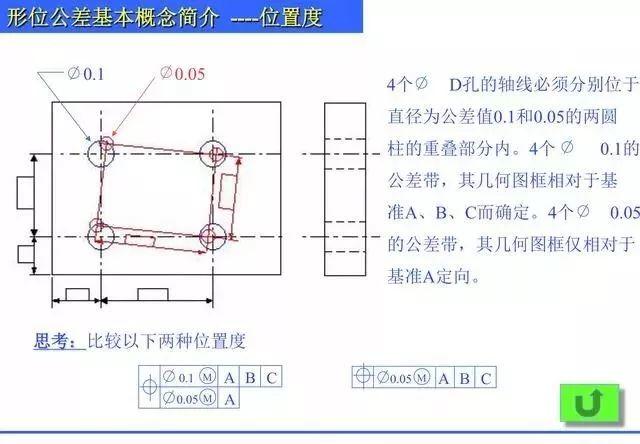

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

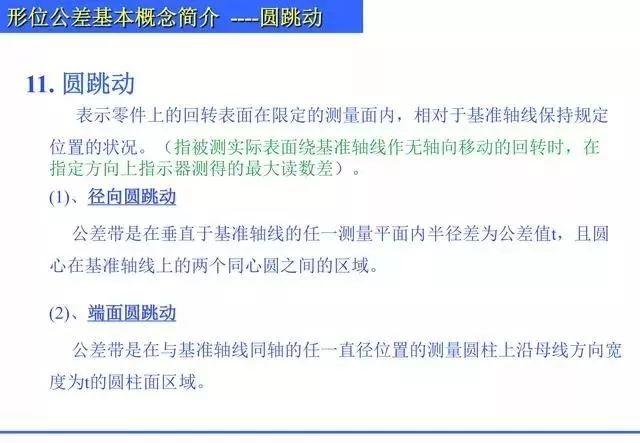

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

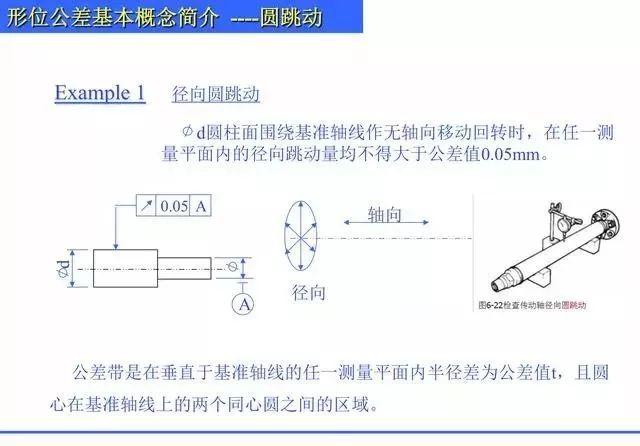

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

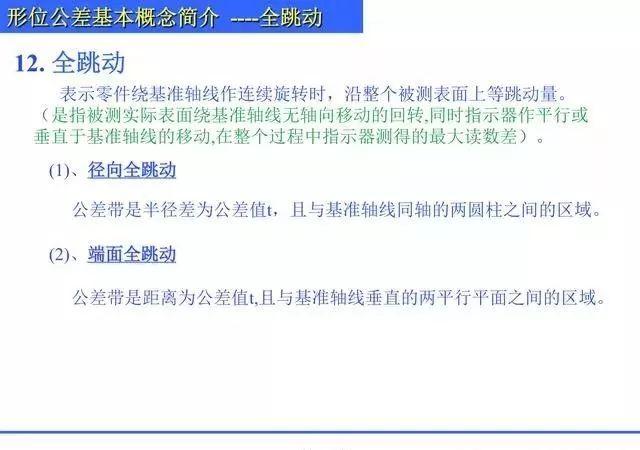

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

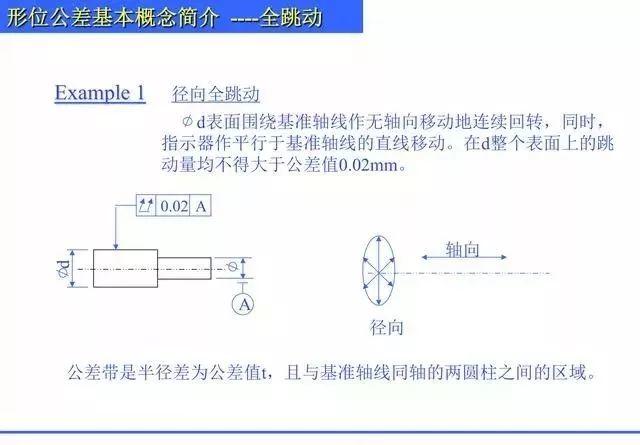

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

总结归纳机械制图形位公差知识,什么是直线度,平面度,圆度?

-End-
