弹簧是利用材料的弹性和结构特点,通过变形和储存能量工作的一种机械零(部)件,可用于减震、夹紧、测力等。弹簧在各种元件中用途广泛,国家标准中规定了弹簧标准件的规格。在从事设计工作时,应尽量从标准件中选取,特殊情况可设计非标弹簧。

本文主要介绍弹簧的分类、参数、画法和标记。

1 弹簧的分类

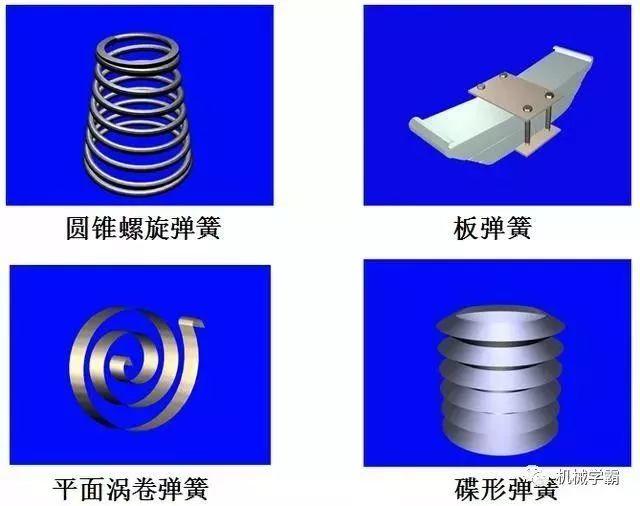

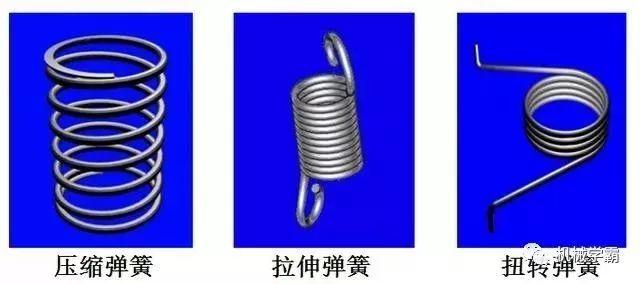

弹簧可分为螺旋弹簧、板弹簧、平面涡卷弹簧和碟形弹簧等。其中,圆柱螺旋弹簧结构简单、制造方便、用途最广,分为压缩弹簧、拉伸弹簧和扭转弹簧三种。本文主要以圆柱螺旋弹簧为例进行介绍。

弹簧的几个关键知识,干机械的怎么能不了解?

弹簧的几个关键知识,干机械的怎么能不了解?

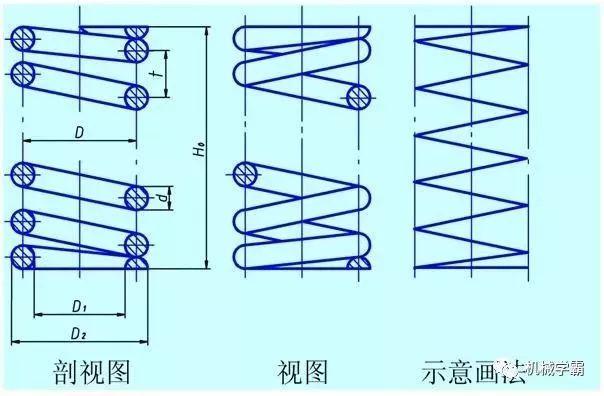

2 圆柱螺旋压缩弹簧的参数

弹簧的几个关键知识,干机械的怎么能不了解?

(1)线径d:缠绕弹簧的钢丝直径。

(2)弹簧的内径D1、外径D2和中径D:

弹簧的内圈直径称为内径,弹簧的外圈直径称为外径,弹簧内径和外径的平均值称为中径, D=(D1+ D2)/ 2。

(3)弹簧的节距 t:除两端的支承圈以外,相邻两圈截面中心线的轴向距离。

(4)支承圈数nZ、有效圈数n和总圈数n1:

为使弹簧受力均匀,两端并紧且磨平。并紧磨平的各圈仅起支承和定位作用,称为支承圈。弹簧支承圈有1.5圈、2圈及2.5圈三种,常见为2.5圈。除支承圈以外,其余各圈均参加受力变形,并保持相等的节距,称为有效圈数,有效圈数n = 总圈数n1 - 支承圈数nz

(5)自由高度H0:弹簧无负荷作用时的高度;

弹簧的几个关键知识,干机械的怎么能不了解?

(6)弹簧丝展开长度L:用于缠绕弹簧的钢丝长度。

3 圆柱螺旋压缩弹簧的标记

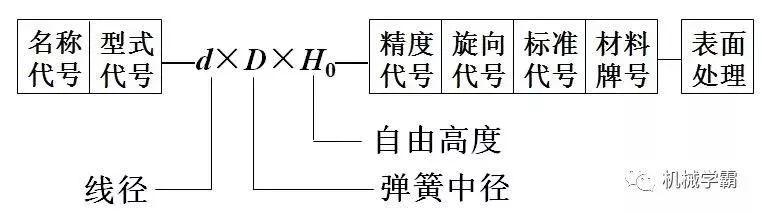

圆柱螺旋压缩弹簧标记的组成规定如下:

弹簧的几个关键知识,干机械的怎么能不了解?

圆柱螺旋压缩弹簧的名称代号为Y,弹簧在端圈形式上分为A型(两端圈并紧磨平)和B型(两端圈并紧锻平)两种。

圆柱螺旋压缩弹簧标记示例:

YB型弹簧,线径Φ30mm,弹簧中径Φ150mm,自由高度300mm,制造精度为3级,材料为60Si2MnA,表面涂漆处理的弹簧(可以是左旋或右旋,要求旋向时,需注出LH或RH)。

标记为:YB 30×150×300 GB/T 2089-2003

YA型弹簧,线径Φ1.2mm,弹簧中径Φ8mm,自由高度40mm,制造精度为2级,材料为B级碳素弹簧钢丝,表面镀锌处理的弹簧。

标记为:YA 1.2×8×40-2 GB/T 2089-2003 B级

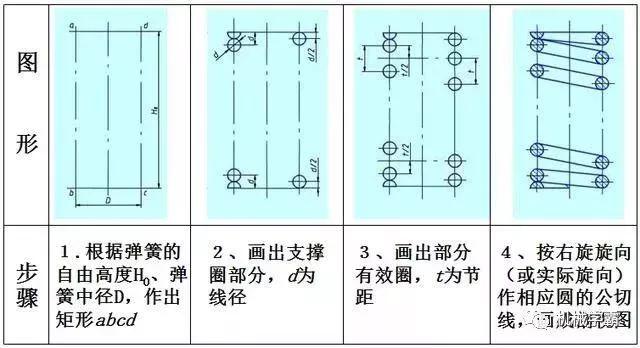

4 圆柱螺旋压缩弹簧的画法

弹簧的几个关键知识,干机械的怎么能不了解?

5 弹簧在装配图中的画法

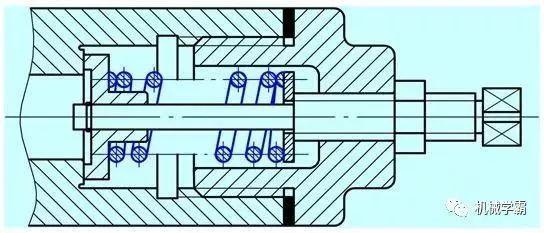

(1)机件被弹簧遮挡的轮廓一般不画,未被遮挡的部分画到弹簧的外轮廓线处或弹簧中径处。

弹簧的几个关键知识,干机械的怎么能不了解?

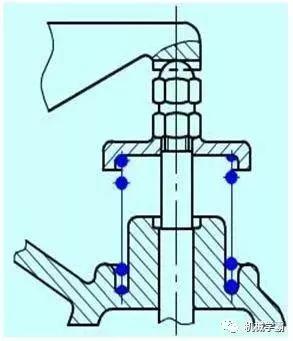

(2)当线径在图上≤ф2 mm时,钢丝剖面区域可涂黑。

弹簧的几个关键知识,干机械的怎么能不了解?
