技术交流:堆高机吊具下降保护装置改造

空箱堆高机 小编 1982次浏览 0个评论 扫描二维码
来源: 广州港南沙港务有限公司   发布人:雷海东  时间:2013-5-17 9:32:18

摘? 要:为方便司机按规程操作,防止安全事故发生,保护吊具开闭锁机构及附件上的电气感应器,港口码头使用的起重设备通常装有防止吊具下降速度过快的保护装置。部分进口起重设备由于设计级别较低,其吊具下降保护装置往往只有机械保护功能,而无电气保护功能,存在一定安全隐患。以堆高机为例,在只有机械保护装置而没有电气保护装置的情况下,吊具锁头下端缓冲臂与机械限位销在作业过程中频繁发生撞击,容易造成缓冲臂开焊断裂,严重时导致整个锁头脱出。为确保作业安全,本文提出完善堆高机吊具下降保护装置功能的技术改造方案。

关键词:保护装置改造吊具 缓冲臂 起重设备 安全保护功能 电气? 闭锁机构安全事故 技术改造方案 感应器

1 改造原理

在吊具上加装接近开关;从接近开关中取信号,并通过控制电路板将信号发送至控制起升油缸油路的电磁阀;由电磁阀控制主油路,达到控制起升油缸的目的,从而实现安全保护功能。

本次改造的主要控制节点如下:

(1)接近开关的质量和线路走向;

(2)接近开关的调整距离;

(3)起升控制油路和起升主油路的油压变化;

(4)油压的振动冲击。

2 改造效果

经过改造后, 堆高机吊具锁头着箱下降时,距离传感器在一定距离范围内自动切断下降油路,从而避免缓冲臂与机械限位销发生直接撞击;如果电气保护装置失效,机械保护装置能够避免锁头从吊具中脱出。

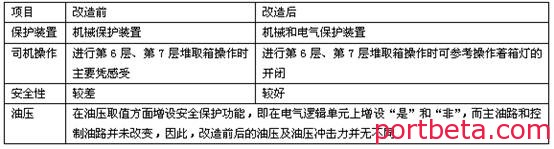

表 1 堆高机吊具下降保护装置改造前后对比

20130509200253927

由表 1 可见,堆高机吊具下降保护装置改造取得良好效果:

(1)堆高机的设备安全及操作司机的人身安全得到保证;

(2)堆高机吊具上的金属结构件、起升链条、起升轴承、开闭锁油缸、着箱杆、起升油缸油封、电气线路及元件的使用寿命延长;

(3)设备故障率大大降低;

(4)改造成本较低,经济效益显著。

转载自港口科技平台


转载本站文章请注明:文章来源于http://ippdd.com技术交流:堆高机吊具下降保护装置改造
